Снятие, проверка и установка клапана продувки адсорбера Nissan Note 2004 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
30 мин. - 1 час
Автосервисы рядом
Инструменты:
Пассатижи 1 шт.
Отвертка крестовая средняя 1 шт.
Торцевая головка 10 мм 1 шт.
Детали и расходники:
Тканевые перчатки 1 шт.
Вакууметр или резиновая груша 1 шт.

Примечание:

Электромагнитный клапан продувки адсорбера установлен в моторном отсеке на корпусе впускной трубы, и по сигналам блока управления двигателем переключает режимы работы системы.

Снятие клапана продувки адсорбера Ниссан Ноут

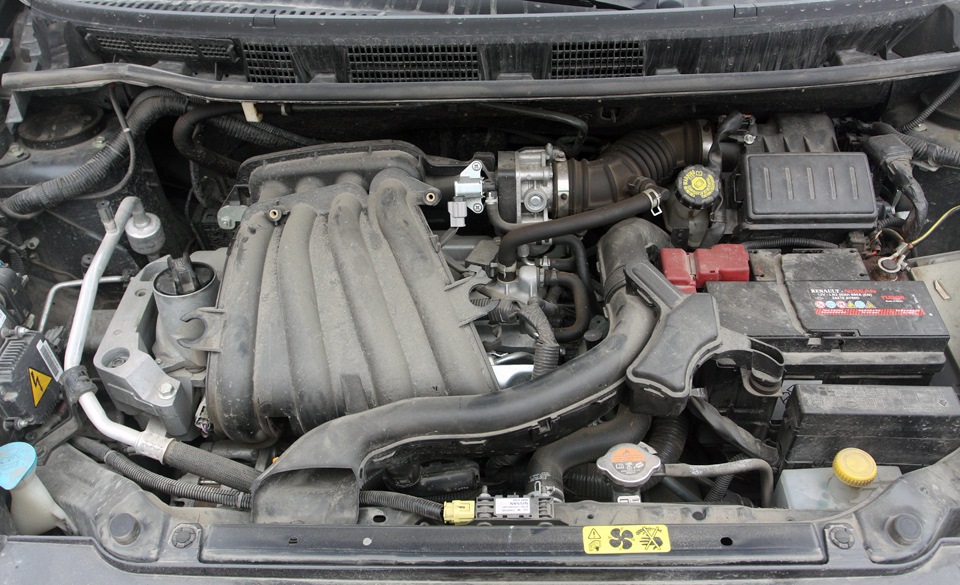

1. Откройте капот и установите его на упор.

Снятие, проверка и установка клапана продувки адсорбера Nissan Note 2004 - 2012

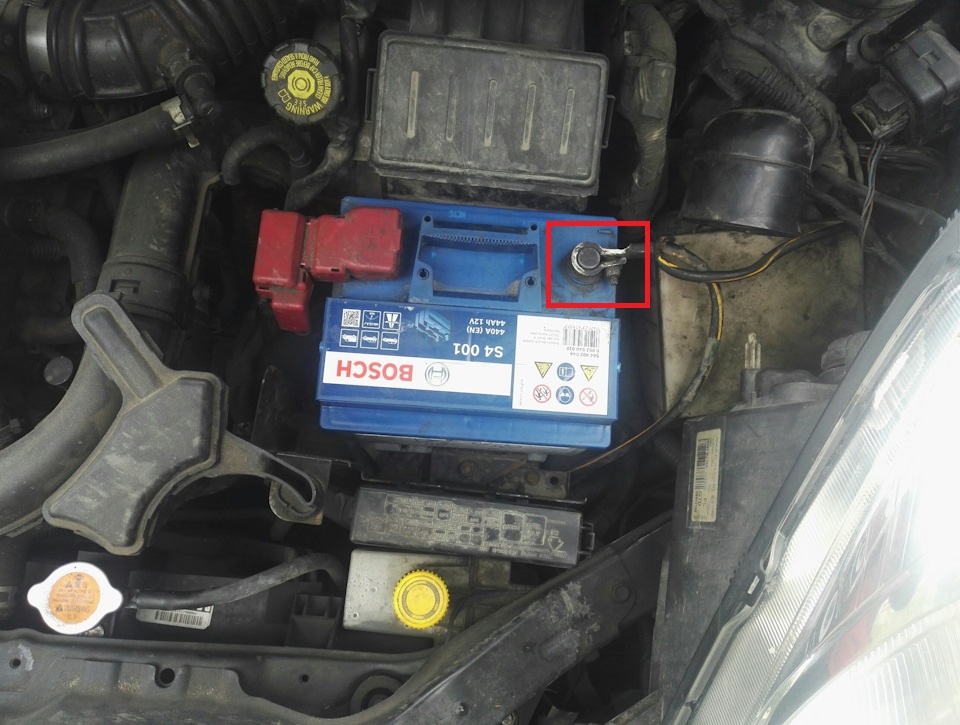

2. Отсоедините провод от «отрицательной» клеммы аккумуляторной батареи.

Снятие, проверка и установка клапана продувки адсорбера Nissan Note 2004 - 2012

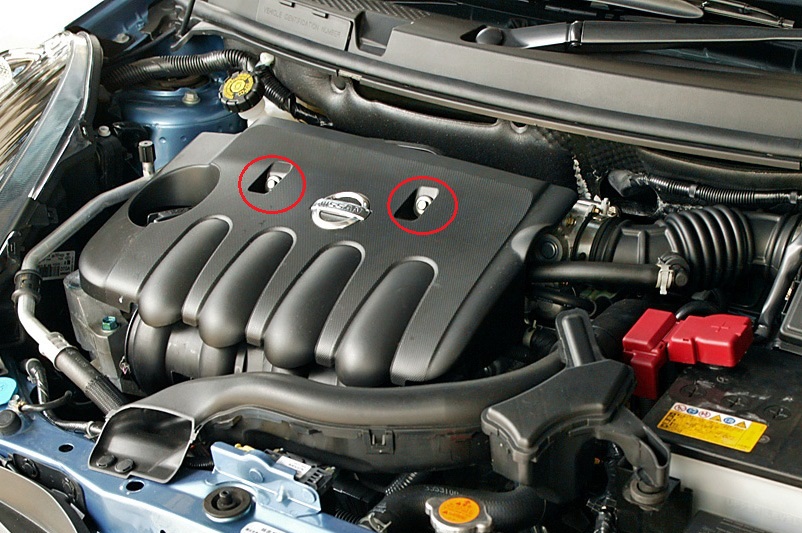

3. Выверните 2 болта крепления декоративного кожуха двигателя.

Снятие, проверка и установка клапана продувки адсорбера Nissan Note 2004 - 2012

4. Снимите кожух.

Снятие, проверка и установка клапана продувки адсорбера Nissan Note 2004 - 2012

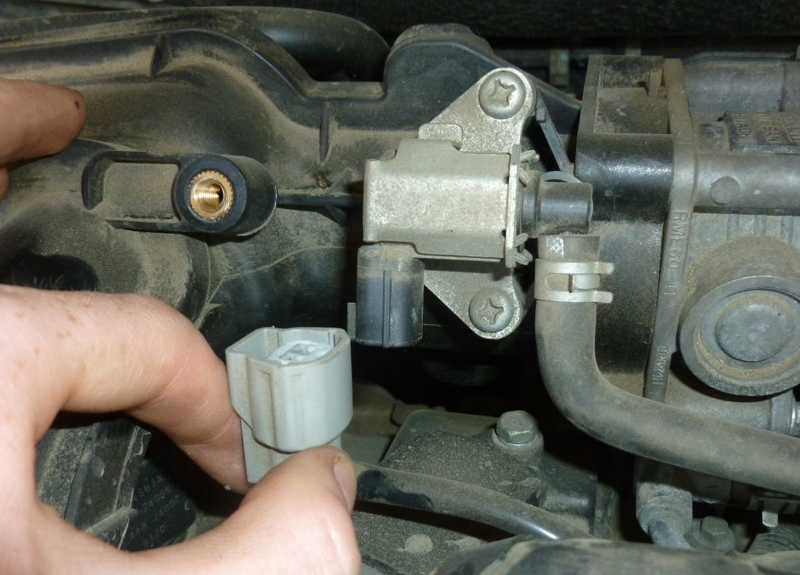

5. Сожмите фиксатор и отсоедините колодку жгута проводов от разъема электромагнитного клапана продувки адсорбера.

Снятие, проверка и установка клапана продувки адсорбера Nissan Note 2004 - 2012

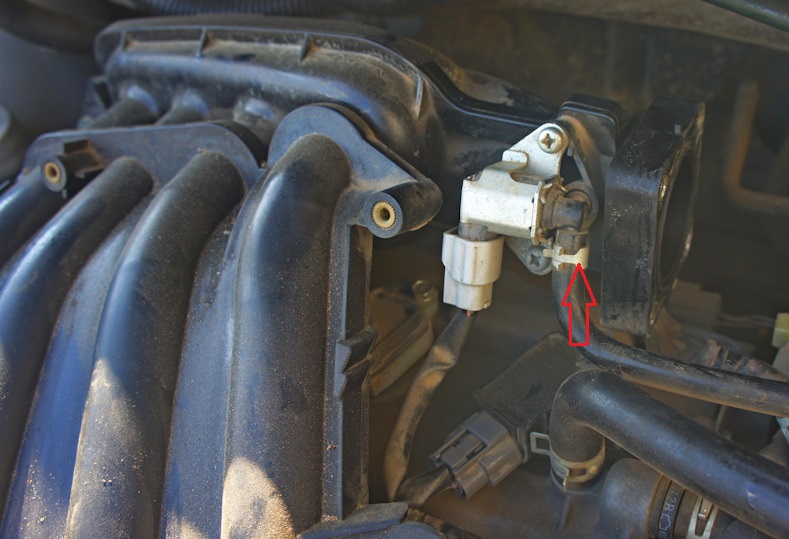

6. Сожмите пассатижами отогнутые ушки хомута крепления шланга отвода паров топлива из адсорбера.

Снятие, проверка и установка клапана продувки адсорбера Nissan Note 2004 - 2012

7. Сдвиньте хомут, и снимите шланг со штуцера клапана.

Снятие, проверка и установка клапана продувки адсорбера Nissan Note 2004 - 2012

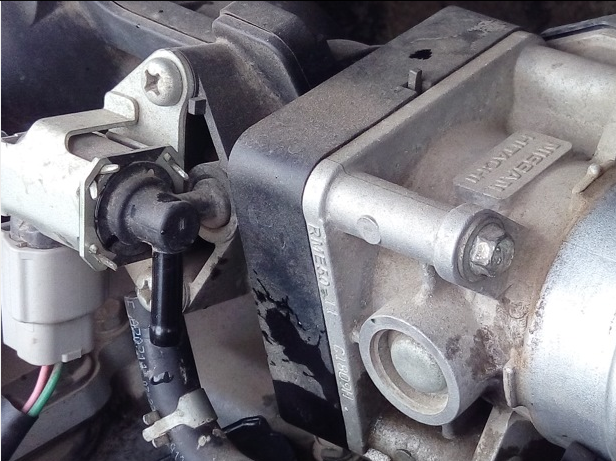

8. Выверните 2 винта крепления клапана к впускной трубе.

Снятие, проверка и установка клапана продувки адсорбера Nissan Note 2004 - 2012

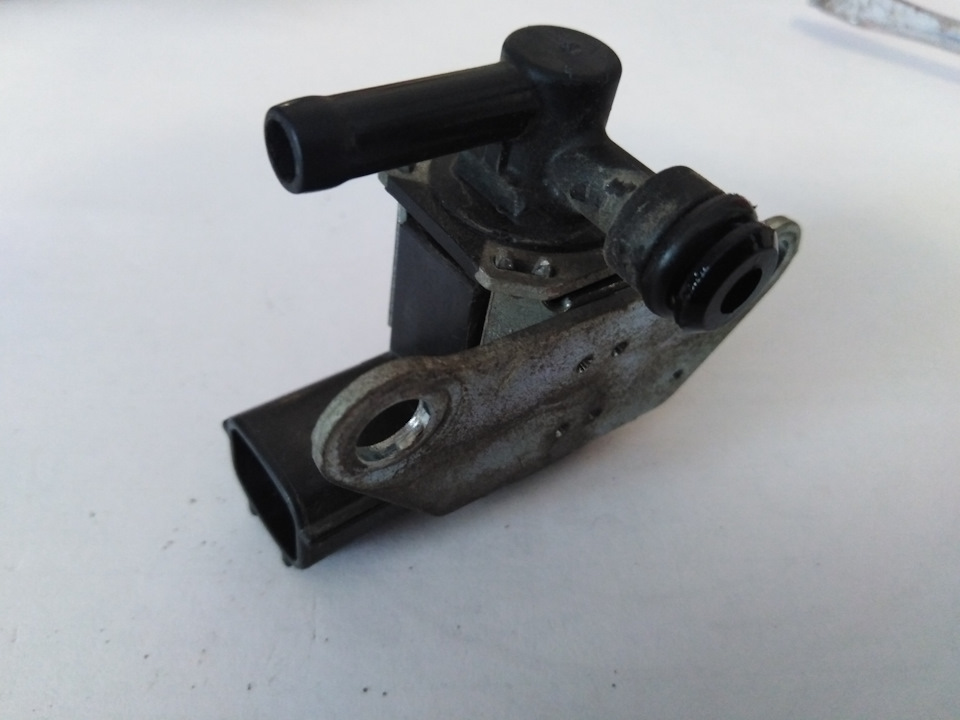

9. Снимите клапан продувки адсорбера Ниссан Ноут.

Снятие, проверка и установка клапана продувки адсорбера Nissan Note 2004 - 2012

10. Если есть необходимость, замените электромагнитный клапан продувки адсорбера Ниссан Ноут на новый.

Примечание:

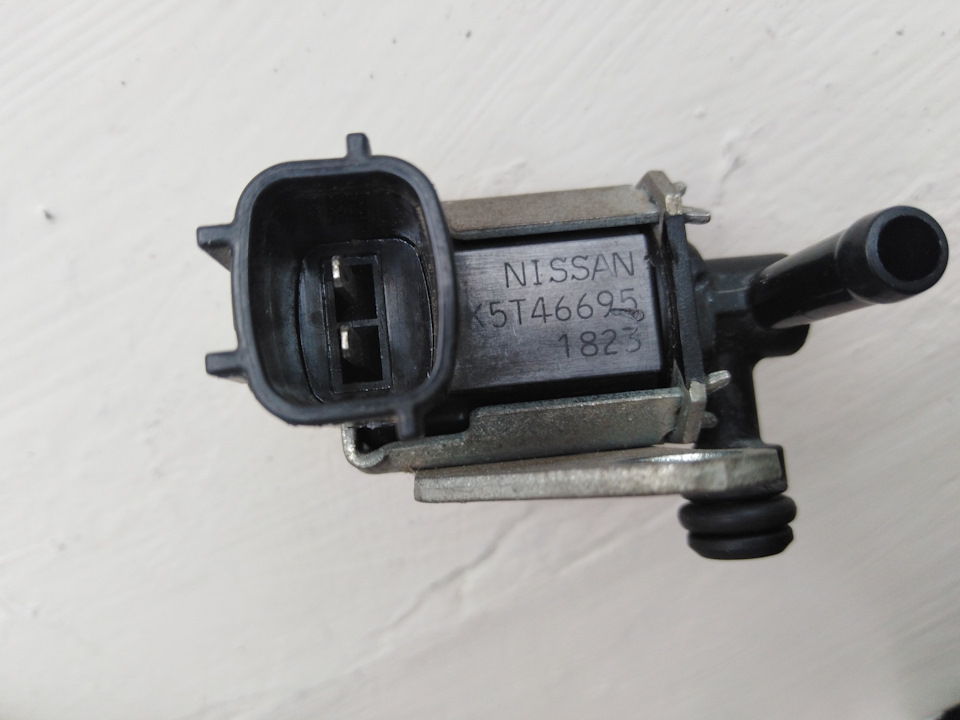

Обратите внимание на маркировку, чтобы при замене установить такой же клапан.

Снятие, проверка и установка клапана продувки адсорбера Nissan Note 2004 - 2012

11. Установите рабочий клапан в порядке, обратном снятию.

Проверка работы электромагнитного клапана продувки адсорбера Ниссан Ноут

Первый способ. Вакуумметр

1. Присоедините к штуцеру шланга клапана измерительный прибор вакуумметр и создайте разрежение в клапане.

2. Подсоедините к выводам клапана источник постоянного тока напряжением 12В. Клапан должен открыться, а разрежение — исчезнуть. В противном случае клапан является неисправным.

Второй способ. Резиновая груша

1. Присоедините сжатую резиновую грушу к штуцеру клапана, который вставлен в отверстие впускной трубы.

2. Подсоедините к выводам клапана источник постоянного тока напряжением 12В. Клапан должен открыться, а резиновая груша — расправиться. Если этого не произошло, клапан является неисправным.
