Замена насоса омывателя ветрового стекла и стекла багажника Nissan Note 2004 - 2012

Инструменты:
Отвертка крестовая средняя
1 шт.
Пассатижи
1 шт.
Отвертка плоская средняя
1 шт.
Торцевая головка 10 мм
1 шт.
Детали и расходники:
Тканевые перчатки
1 шт.

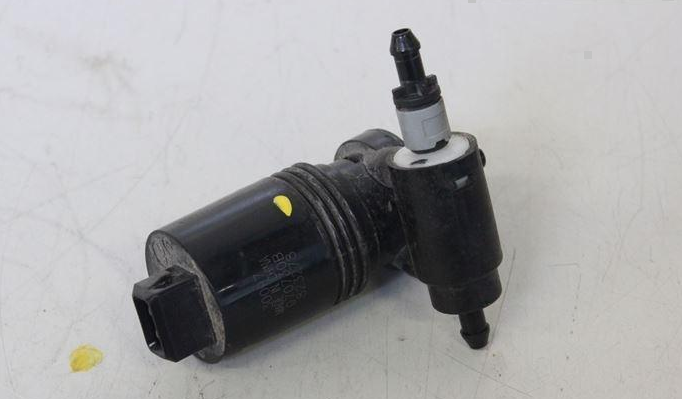

Насос омывателя ветрового стекла и стекла багажника Nissan 28920BC10A
1 шт.
Ветошь
1 шт.
Пустая тара
1 шт.

Примечание:

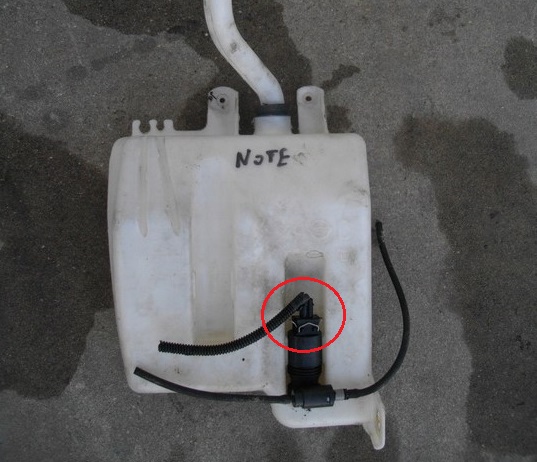

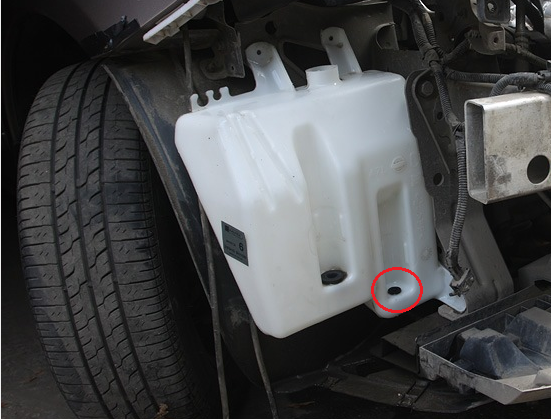

Электронасос установлен на бачке омывателя. Бачок расположен в подкапотном пространстве между подкрылком правого переднего колеса и передним бампером.

Для получения доступа к насосу омывателя лобового стекла и стекла багажника Ниссан Ноут, сначала нужно будет снять передний бампер.

Снятие  переднего бампера на Ниссан Ноут

1. Поднимите капот и зафиксируйте его упором.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

2. Подденьте плоской отверткой и вытяните 4 клипсы и 2 защелки (находятся с внутренней стороны) крепления решетки радиатора на Ниссан Ноут.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

Снятие и установка переднего бампера Nissan Note 2004 - 2012

Так выглядит защелка с внутренней стороны решетки

3. Отстегните 4 защелки нижнего крепления решетки радиатора.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

4. Отожмите фиксаторы крепления решетки радиатора к правой и левой фаре.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

5. Потяните на себя и снимите пластиковую решетку радиатора Ниссан Ноут.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

6. Подденьте отверткой, и извлеките пистоны нижнего крепления бампера.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

7. Головкой на 10 выверните по 3 винта нижнего крепле­ния бампера Ниссан Ноут с обеих сторон автомобиля.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

8. В колесных арках, поддев отверт­кой, вытяните пистоны крепле­ния подкрылка к бамперу.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

9. Отогните подкрылки и головкой на 10 выверните с обеих сторон по болту крепления бампера к пе­реднему крылу.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

10. Отжав обе боковины бампера на Ниссан Ноут, отсоедините его концы от держателей на крыльях и отведите бампер от кузова.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

11. Поддев отверткой, снимите фиксатор и наконечник шлан­га форсунок омывателя фар со штуцера электронасоса омывателя.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

12. Снимите передний бампер Ниссан Ноут.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

Замена насоса омывателя ветрового стекла и стекла багажника Ниссан Ноут

Замена насоса омывателя ветрового стекла и стекла багажника Nissan Note 2004 - 2012

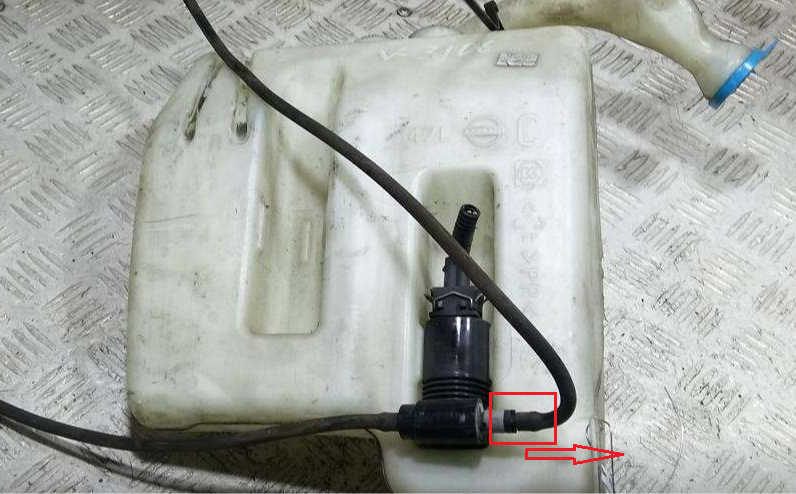

1. Отсоедините от штуцеров электронасоса шланг омывателя ветрового окна.

Замена насоса омывателя ветрового стекла и стекла багажника Nissan Note 2004 - 2012

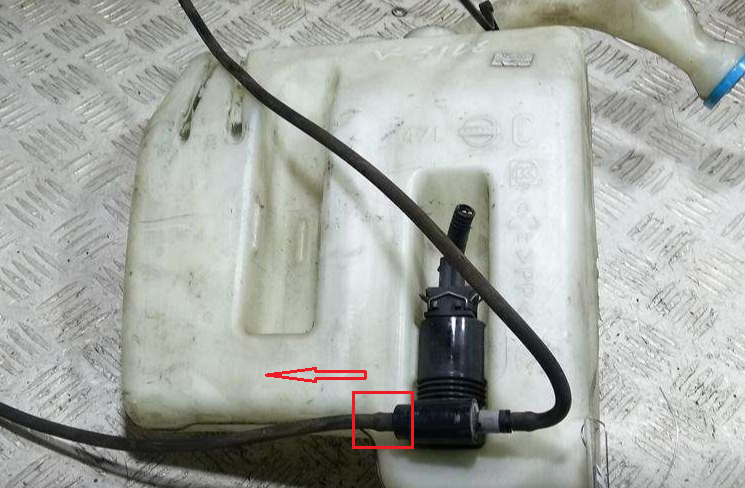

2. Отсоедините от штуцеров электронасоса шланг омывателя стекла багажника.

Замена насоса омывателя ветрового стекла и стекла багажника Nissan Note 2004 - 2012

3. Отожмите пружинный фиксатор и отсоедините от электронасоса колодку жгута проводов.

Замена насоса омывателя ветрового стекла и стекла багажника Nissan Note 2004 - 2012

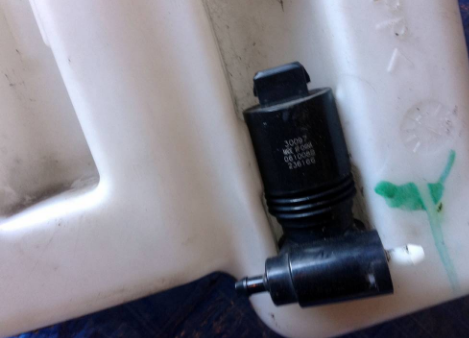

4. Подденьте отверткой и извлеките электронасос из уплотнительной втулки.

Замена насоса омывателя ветрового стекла и стекла багажника Nissan Note 2004 - 2012

Примечание:

Перед снятием электронасоса, подставьте пустую тару для слива жидкости из бачка омывателя, если жидкость не была слита ранее.

5. Извлеките уплотнительную втулку. Если втулка потеряла эластичность или надорванная, замените ее на новую.

Замена насоса омывателя ветрового стекла и стекла багажника Nissan Note 2004 - 2012

6. При необходимости, замените насос омывателя лобового стекла и стекла багажника Ниссан Ноут на рабочий.

7. Установите новый электронасос и все детали в порядке, обратном снятию.

8. Установите передний бампер в порядке, обратном снятию.

Источник: carpedia.club
