Замена выключателя сигнальной лампы включения стояночного тормоза Nissan Note 2004 - 2012

Инструменты:
Торцевая головка 13 мм
1 шт.
Гаечный ключ рожковый 10 мм
1 шт.
Ключ с наконечником Torx (звездочка) Т30
1 шт.
Отвертка крестовая средняя
1 шт.
Отвертка плоская средняя
1 шт.
Детали и расходники:
Выключатель сигнальной лампы включения стояночного тормоза Nissan 36011AX000
1 шт.
Консистентная смазка
1 шт.

Примечание:

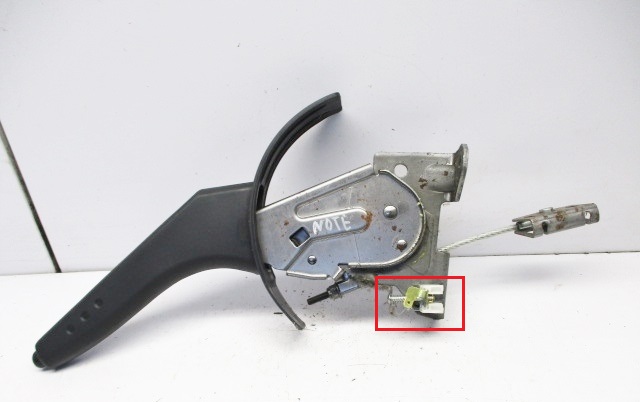

Для получения доступа к выключателю сигнальной лампы включения стояночного тормоза Ниссан Ноут, сначала нужно будет снять облицовку тоннеля пола и ручку привода стояночного тормоза.

Снятие центрального тоннеля пола Ниссан Ноут

1. Поднимите капот и зафиксируйте его упором.

Замена выключателя стоп-сигнала Nissan Note 2004 - 2012

2. Головкой на 10 мм отсоедините провод «минусовой» клеммы от аккумуляторной батареи.

Снятие и установка переднего сиденья Nissan Note 2004 - 2012

3. Перейдите в салон автомобиля и сдвиньте вперед передние сиденья.

Снятие рычага привода стояночного тормоза Nissan Note 2004 - 2012

4. Крестовой отверткой выверните с обеих сторон по винту крепления облицовки тоннеля пола.

Снятие и установка облицовки тоннеля пола Nissan Note 2004 - 2012

Замена переднего троса привода стояночного тормоза Nissan Note 2004 - 2012

5. Подденьте отверткой и снимите облицовку рычага стояночного тормоза.

Снятие и установка облицовки тоннеля пола Nissan Note 2004 - 2012

6. Передняя часть тоннеля с обеих сторон крепится клипсами. Плоской отверткой подденьте клипсы крепления вверх.

Снятие и установка облицовки тоннеля пола Nissan Note 2004 - 2012

Снятие и установка облицовки тоннеля пола Nissan Note 2004 - 2012

7. Возьмитесь за передний край и отведите облицовку от основания кузова.

Снятие и установка облицовки тоннеля пола Nissan Note 2004 - 2012

Снятие и установка облицовки тоннеля пола Nissan Note 2004 - 2012

8. Отсоедините колодки от выключателей обогрева сидений и центрального замка.

Снятие и установка облицовки тоннеля пола Nissan Note 2004 - 2012

9. Снимите центральный тоннель пола.

Снятие и установка облицовки тоннеля пола Nissan Note 2004 - 2012

Снятие рычага привода стояночного тормоза Ниссан Ноут

1. Отсоедините колодку от выключателя сигнальной лампы включения стояночного тормоза.

2. Свинтите регулировочную гайку до самого конца резьбового наконечника троса и ослабьте натяжение переднего троса привода стояночного тормоза Ниссан Ноут.

Замена переднего троса привода стояночного тормоза Nissan Note 2004 - 2012

Снятие рычага привода стояночного тормоза Nissan Note 2004 - 2012

3. Переместите уравнитель назад.

Замена переднего троса привода стояночного тормоза Nissan Note 2004 - 2012

4. Пропустите тросы в прорези уравнителя и отсоедините от него наконечники задних тросов.

Замена переднего троса привода стояночного тормоза Nissan Note 2004 - 2012

5. Головкой на 13 мм отверните 2 гайки крепления рычага привода стояночного тормоза к основанию кузова.

Снятие рычага привода стояночного тормоза Nissan Note 2004 - 2012

6. Снимите рычаг привода стояночного тормоза Ниссан Ноут.

Снятие рычага привода стояночного тормоза Nissan Note 2004 - 2012

Замена выключателя сигнальной лампы включения стояночного тормоза Ниссан Ноут

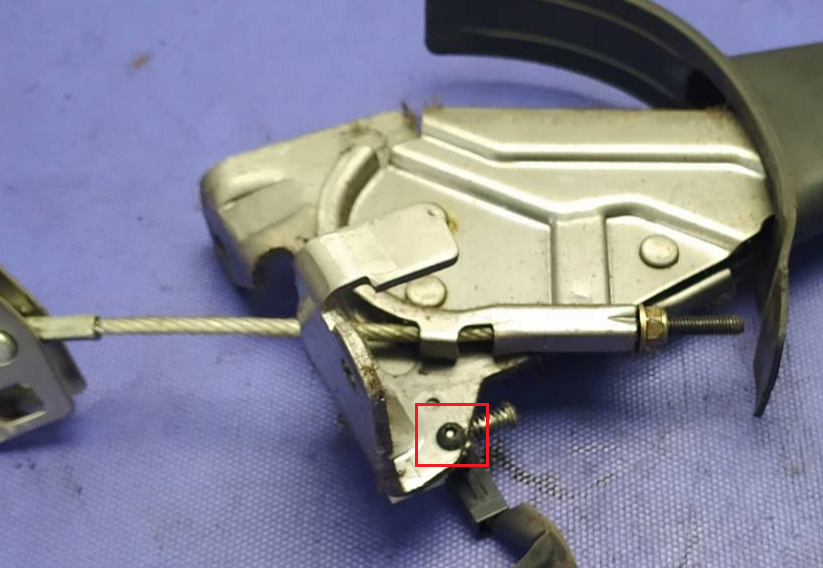

1. Ключом Torx T30 выверните винт крепления выключателя.

2. Снимите выключатель сигнальной лампы включения стояночного тормоза Ниссан Ноут с рычага привода стояночного тормоза.

Замена выключателя сигнальной лампы включения стояночного тормоза Nissan Note 2004 - 2012

3. Замените выключатель на рабочий и установите его на место. Смажьте консистентной смазкой зубчатый сектор рычага.

Снятие рычага привода стояночного тормоза Nissan Note 2004 - 2012

4. Установите ручку привода стояночного тормоза Ниссан Ноут и центральный тоннель пола в порядке, обратном снятию.

5. Отрегулируйте стояночную тормозную систему.

Источник: carpedia.club
