Замена датчика распределительного вала Nissan Note 2004 - 2012

Примечание:

Датчик положения распределительного вала двигателей HR16DE и СR14DE установлен в отверстие головки блока цилиндров напротив распределительного вала впускных клапанов со стороны водораспределителя.

При неисправности в цепи датчика, контроллер заносит в память код неисправности и использует обходную программу управления
двигателем (без участия системы изменения фаз газораспределения).

Замена датчика положения распределительного вала Ниссан Ноут на двигателях HR16DE и СR14DE проводится одинаково. Пример показан на двигателе СR14DE.

Замена датчика распределительного вала Ниссан Ноут

1. Откройте капот и установите его на упор.

2. Головкой на 10 мм отверните провод от «отрицательной» клеммы аккумуляторной батареи.

3. Подденьте отверткой и извлеките 2 фиксатора крепления воздухозаборника к передней поперечине рамки радиатора.

4. Поверните патрубок воздухозаборника на 90º вверх и на себя.

5. Вытяните воздухозаборник из корпуса воздушного фильтра.

6. Головкой 10 мм выверните 7 болтов крепления корпуса воздушного коллектора.

7. Отсоедините 3 электрические разъемы, подходящие к воздушному коллектору.

8. Отсоедините 2 патрубка, подходящие к воздуховоду.

9. Снимите крышку воздушного фильтра с патрубков впускной трубы и разверните.

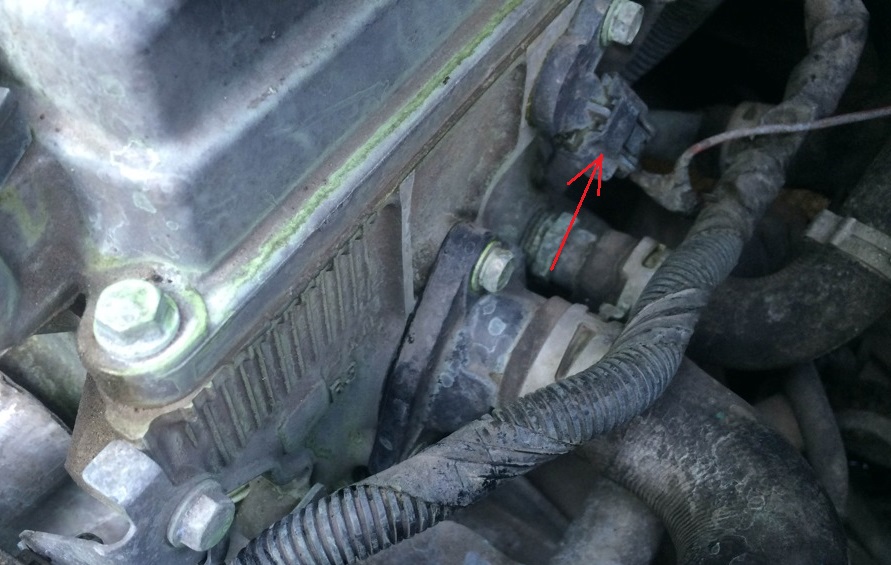

10. Отожмите фиксатор и отсоедините колодку жгута проводов от датчика положения распределительного вала.

11. Головкой на 10 мм выкрутите болт крепления датчика.

12. Извлеките датчик из отверстия в головке блока цилиндров.

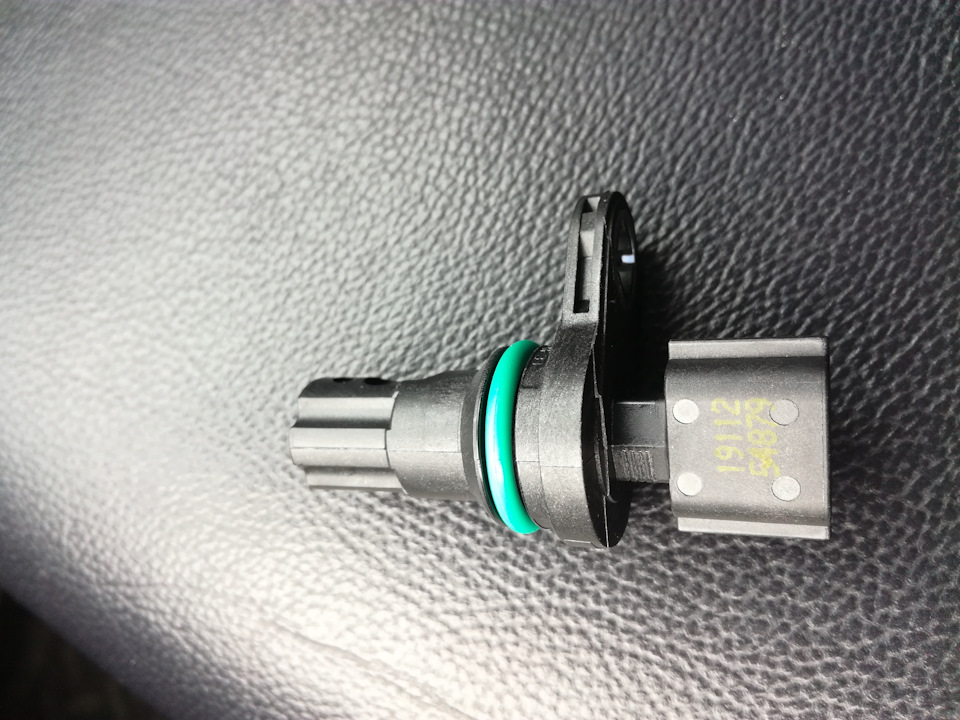

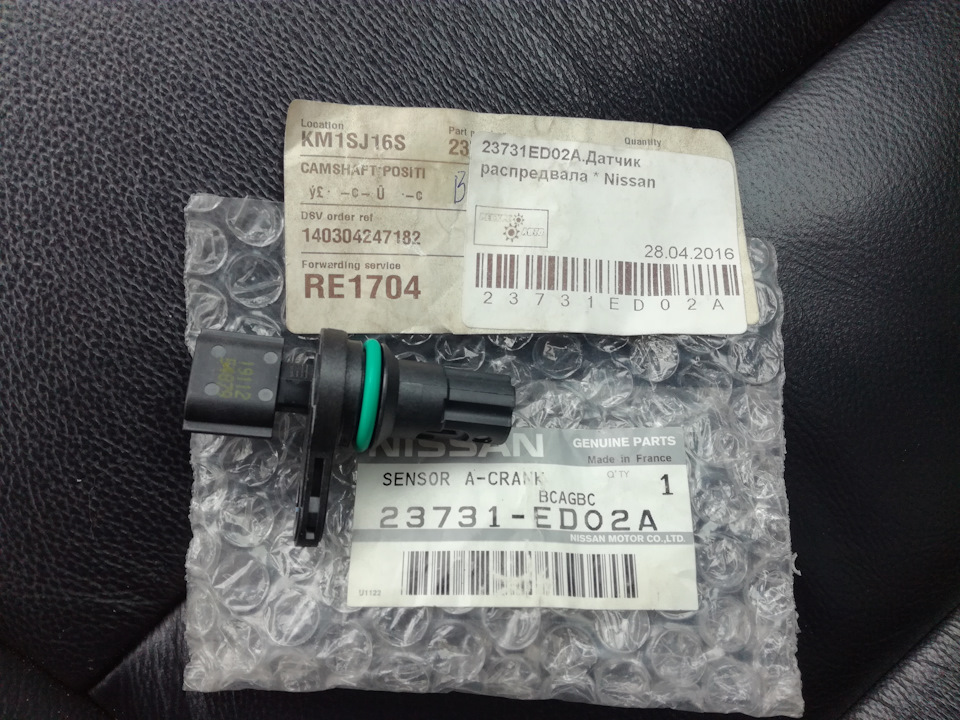

13. Замените датчик распределительного вала Ниссан Ноут на рабочий.

Примечание:

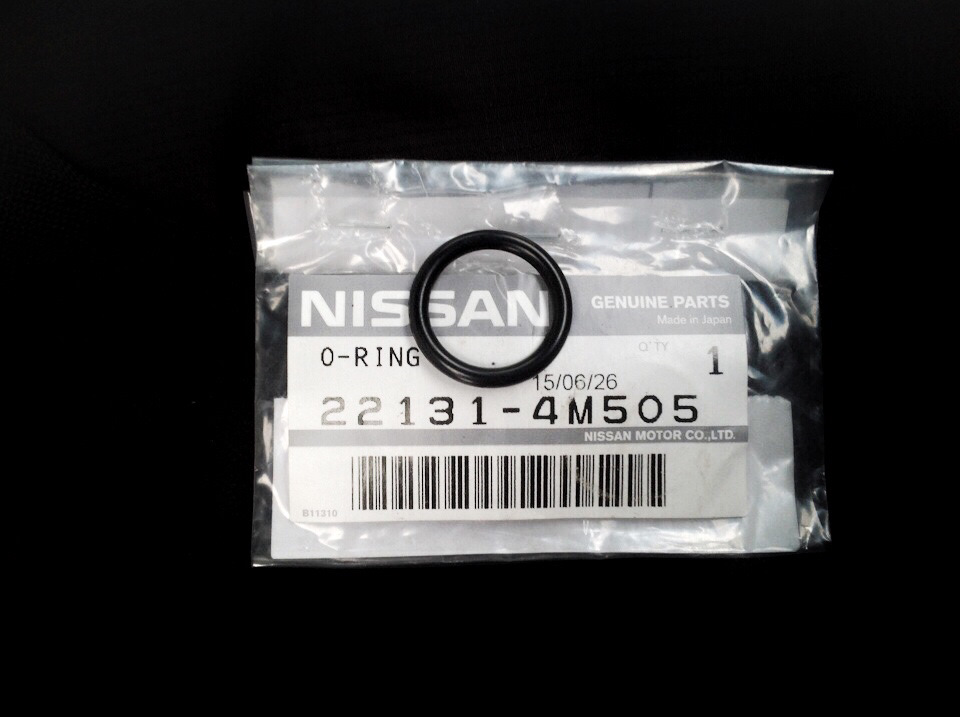

Уплотнительное кольцо датчика распредвала при установке замените на новое.

14. Установите датчик распределительного вала Ниссан Ноут в порядке, обратном снятию.

15. Болт крепления датчика двигателя HR16DE затяните моментом 7 Н•м. Болт крепления датчика положения распределительного вала двигателя СR14DE затяните моментом 7,1-10,8 Н•м.
