Снятие и установка комбинации приборов Nissan Note 2004 - 2012

Примечание:

Комбинация приборов не подлежит ремонту, поэтому в случае выхода ее из строя, комбинацию заменяют в сборе.

Порядок снятия и установки комбинации приборов на Ниссан Ноут

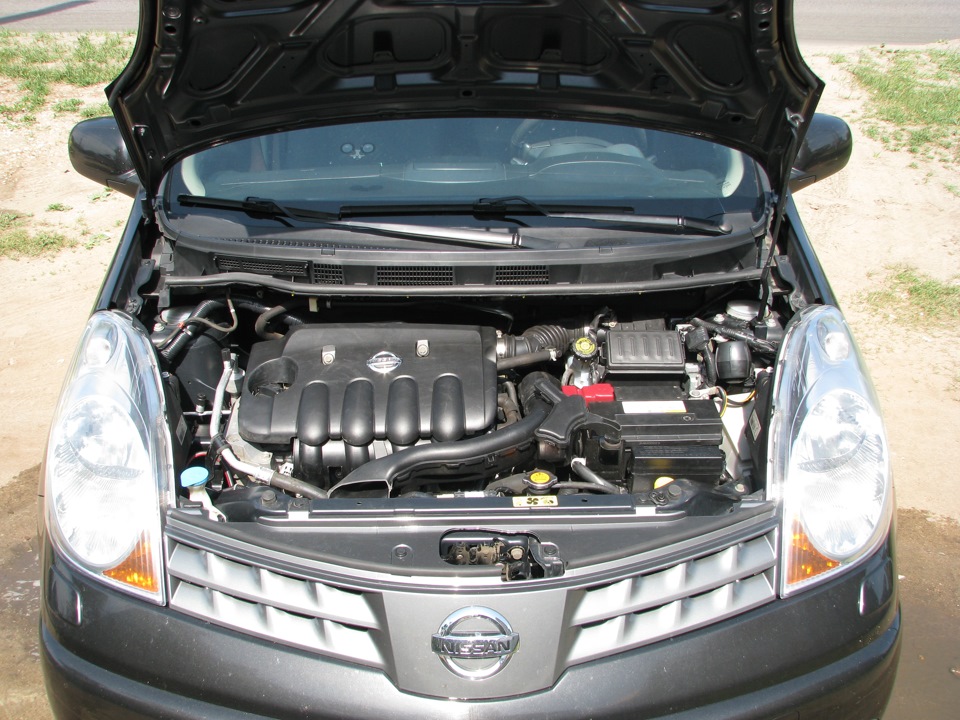

1. Поднимите капот и зафиксируйте его упором.

2. Головкой на 10 мм отсоедините провод от «минусовой» клеммы АКБ.

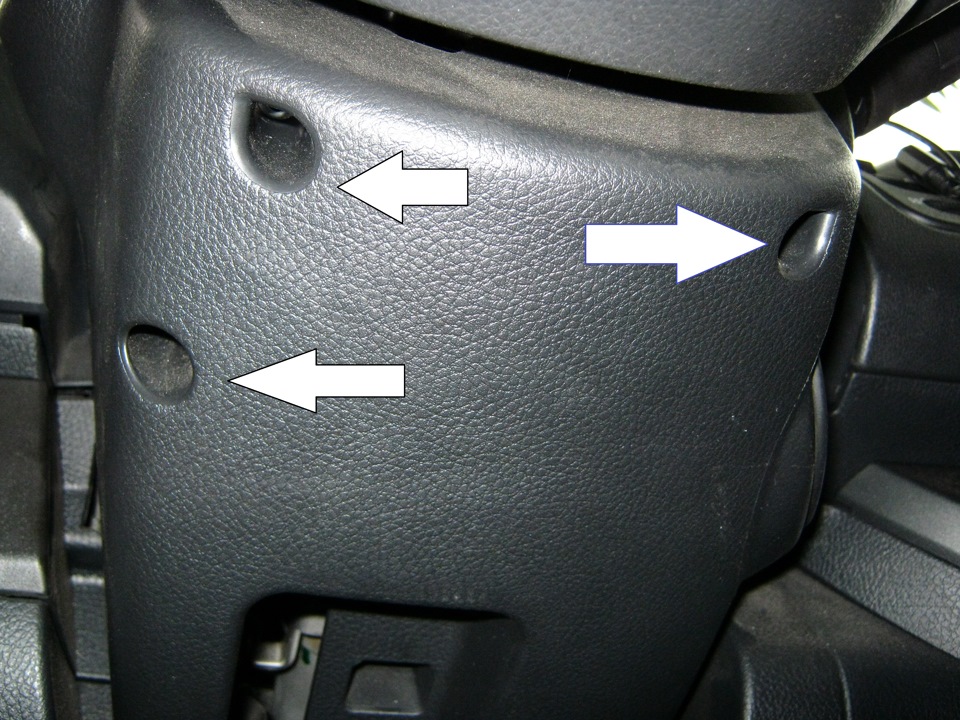

3. Выверните 3 стяжных винта двух частей кожуха рулевой колонки.

4. Преодолевая сопротивление фиксаторов, снимите верхнюю часть кожуха рулевой колонки.

5. Снимите облицовку замка зажигания.

6. Снимите нижнюю часть кожуха рулевой колонки.

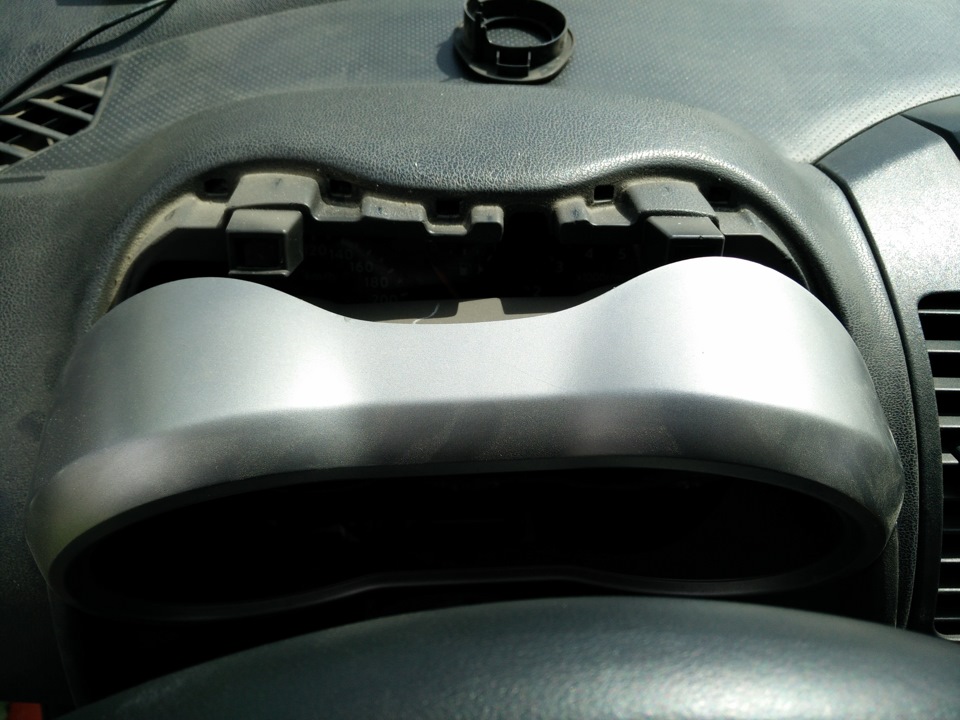

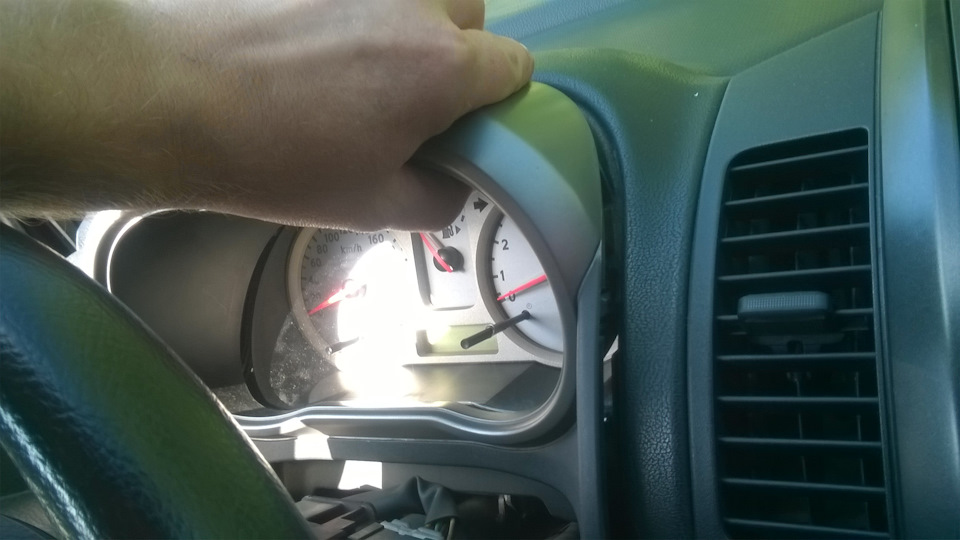

7. Подденьте козырек комбинации приборов и отведите его от панели приборов.

8. Выведите козырек из фиксаторов и снимите.

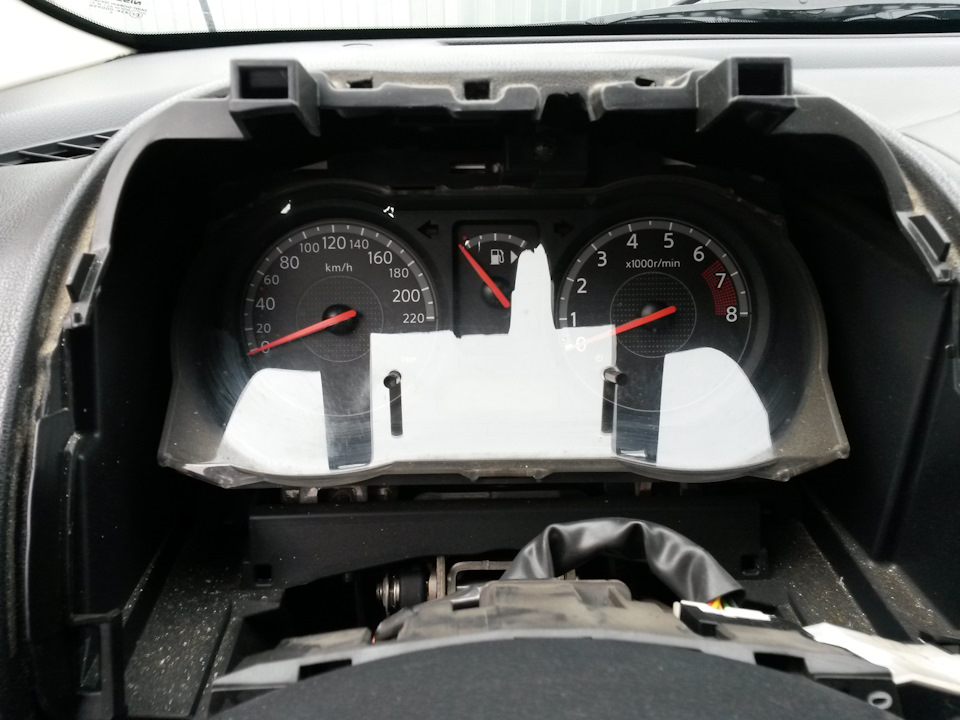

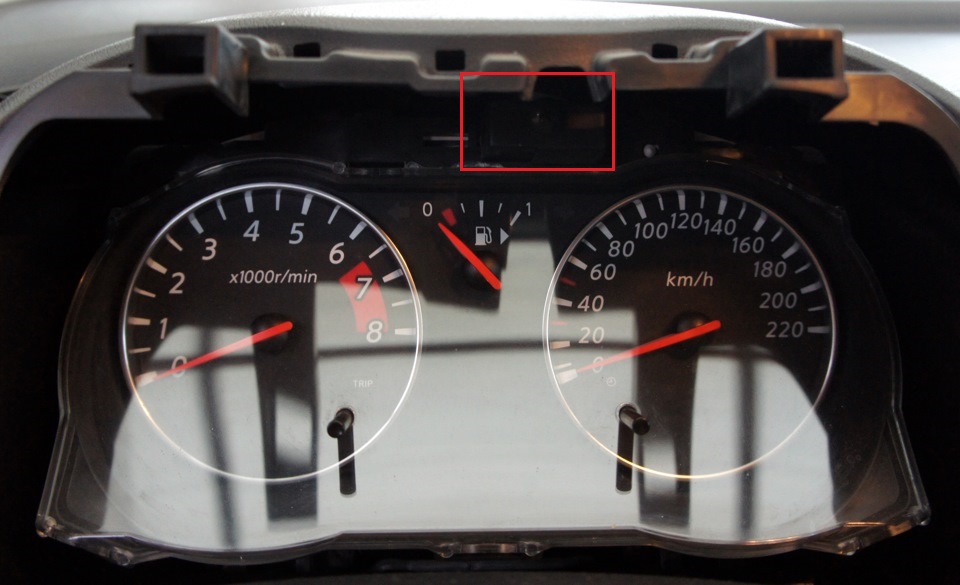

9. Выверните винт крепления комбинации приборов и извлеките его из отверстия.

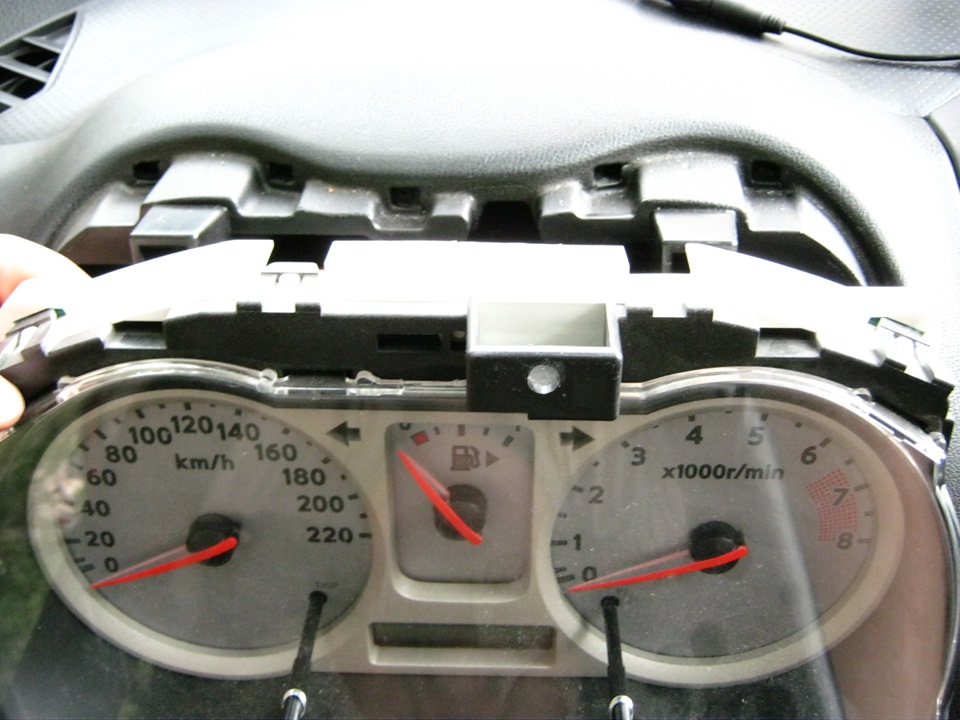

10. Вытяните комбинацию Ниссан Ноут из панели приборов и разверните.

11. Отожмите фиксатор и отсоедините колодку жгута проводов от комбинации приборов.

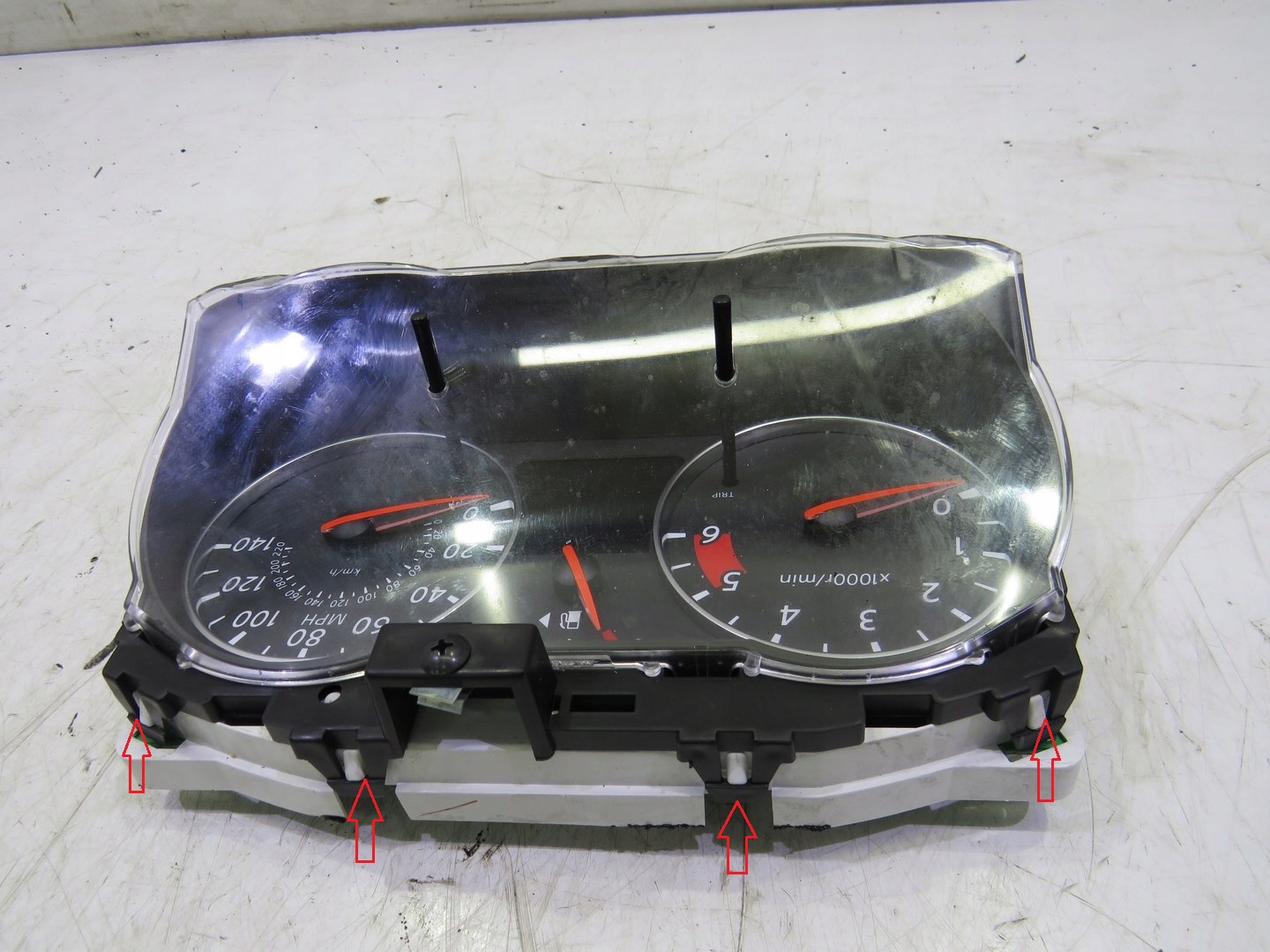

12. Подденьте отверткой держатели кожуха, расположенные по периметру, и отсоедините кожух от комбинации панели приборов Ниссан Ноут.

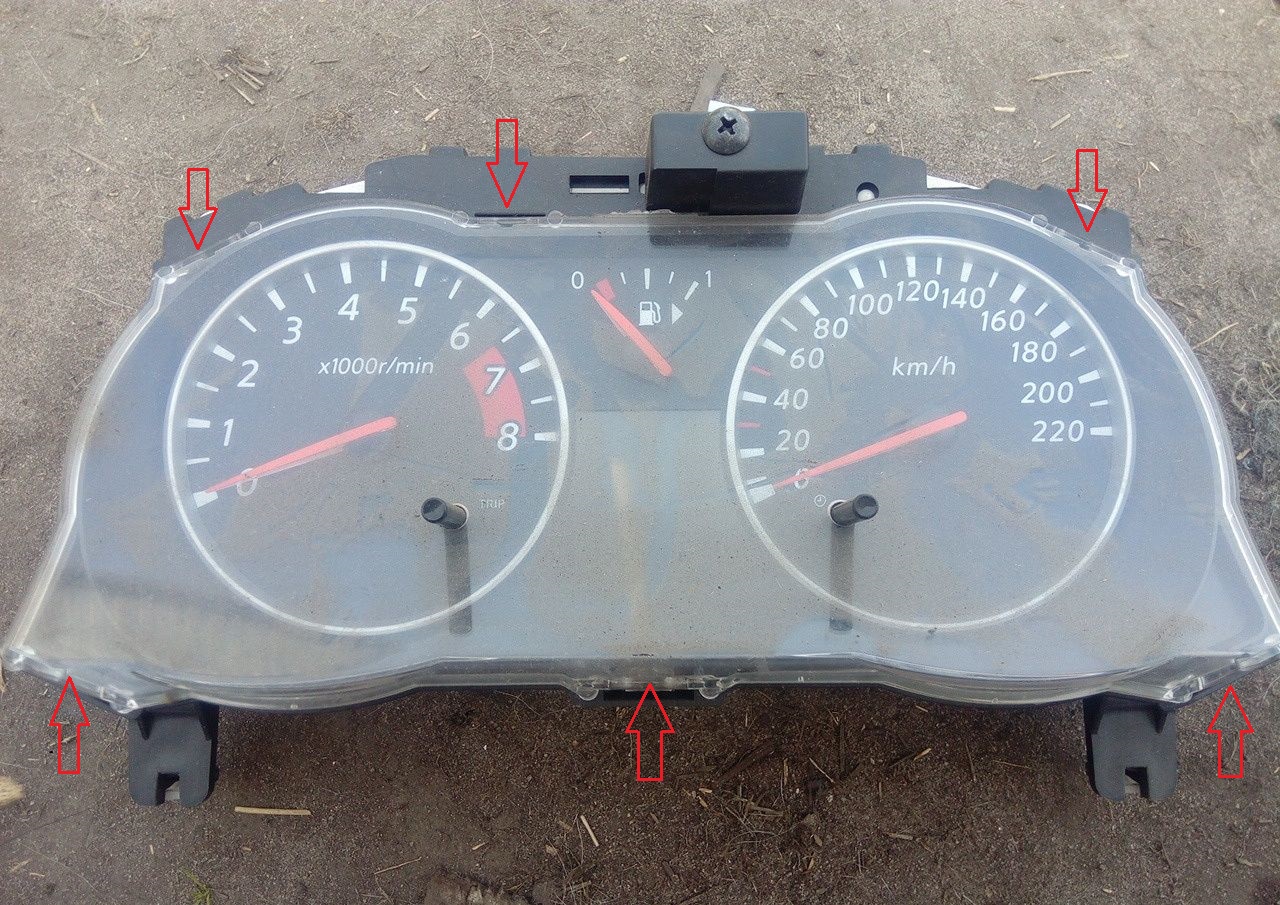

13. Отожмите фиксаторы стекла, расположенные по периметру кожуха и снимите стекло.

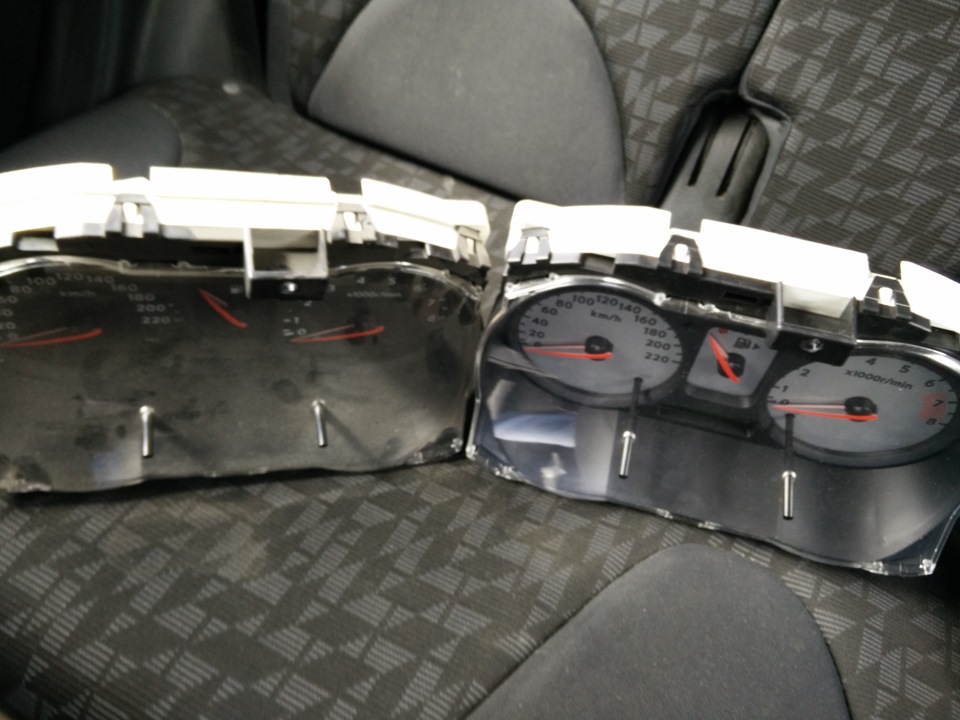

14. При необходимости, замените комбинацию приборов Ниссан Ноут на новую.

15. Установите комбинацию приборов в порядке, обратном снятию.
