Обслуживание и замена свечей зажигания Nissan Note 2004 - 2012

Инструменты:
Пассатижи
1 шт.
Отвертка плоская средняя
1 шт.
Торцевая головка 10 мм
1 шт.
Специальный ключ 14 мм для двигателя HR16DE
1 шт.
Свечной ключ 16 мм с резиновой втулкой для двигателя CR14DE
1 шт.
Круглый щуп для проверки зазора свечей
1 шт.
Динамометрический ключ
1 шт.
Детали и расходники:
Тканевые перчатки
1 шт.
Свечи зажигания Nissan Nissan 22401-JA01B или NGK 5118/PLZKAR6A-11
1 шт.
Ветошь
1 шт.

Примечание:

Снятие и установка свечей зажигания показана на примере двигателя CR14DE Ниссан Ноут. Отличие снятия и установки свечей зажигания на двигателе HR16DE заключается в снятии впускной трубы. Последующие операции по снятию непосредственно свечей зажигания аналогичны приведенным ниже.

Для получения доступа к свечам зажигания Ниссан Ноут, сначала нужно будет снять воздушный коллектор и катушки зажигания.

Снятие катушек зажигания Ниссан Ноут

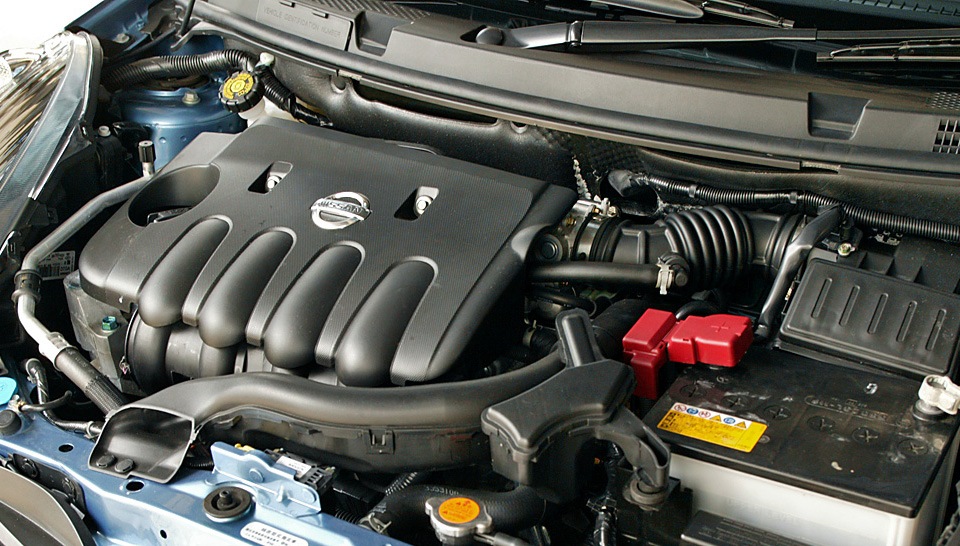

1. Откройте капот и установите его на упор.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

2. Головкой на 10 мм отверните провод от «отрицательной» клеммы аккумуляторной батареи.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

3. Подденьте отверткой и извлеките 2 фиксатора крепления воздухозаборника к передней поперечине рамки радиатора.

Снятие и установка воздухозаборника двигателя Nissan Note 2004 - 2012

4. Поверните патрубок воздухозаборника на 90º вверх и на себя.

Снятие и установка воздухозаборника двигателя Nissan Note 2004 - 2012

5. Вытяните воздухозаборник из корпуса воздушного фильтра.

Снятие и установка воздухозаборника двигателя Nissan Note 2004 - 2012

Снятие и установка воздухозаборника двигателя Nissan Note 2004 - 2012

6. Отсоедините 3 электрические разъемы, подходящие к воздушному коллектору.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

7. Отсоедините 2 патрубка, подходящие к воздуховоду.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

8. Головкой 10 мм выверните 6 болтов крепления корпуса воздушного коллектора (означены красным).

Снятие и установка катушек зажигания Nissan Note 2004 - 2012

Снятие и установка катушек зажигания Nissan Note 2004 - 2012

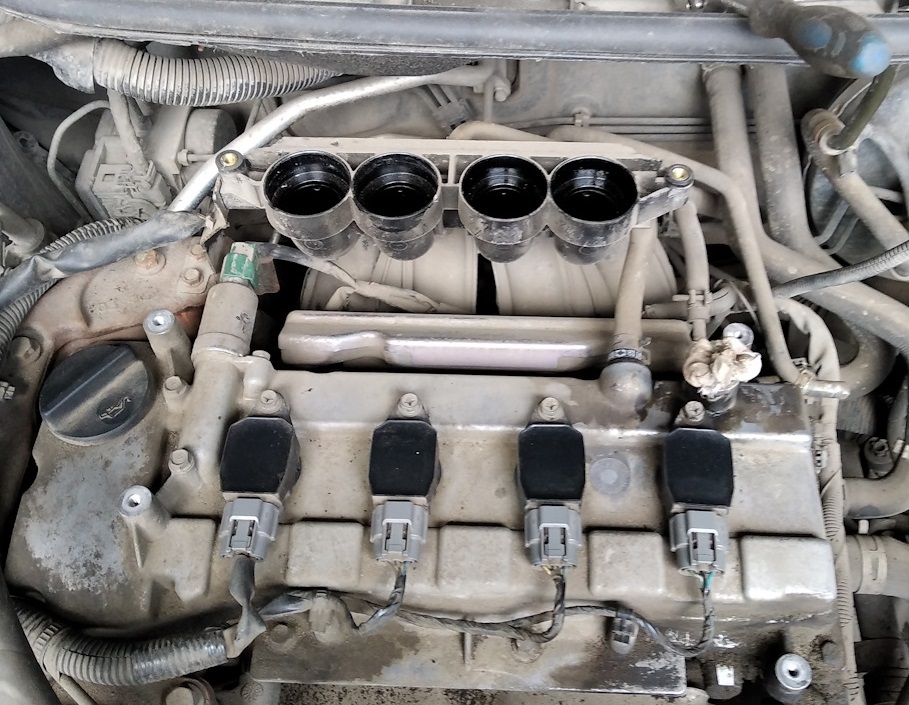

9. Снимите корпус воздушного коллектора. Так откроется доступ к катушкам зажигания.

Снятие и установка катушек зажигания Nissan Note 2004 - 2012

10. Накройте впускные каналы чистой ветошью.

Снятие и установка катушек зажигания Nissan Note 2004 - 2012

11. Для избежания попадания в цилиндры двигателя грязи и мусора при выворачивании свечей, продуйте свечные колодцы сжатым воздухом.

12. Плоской отверткой отожмите фиксатор и отсоедините колодку жгута проводов от катушки зажигания.

Снятие и установка катушек зажигания Nissan Note 2004 - 2012

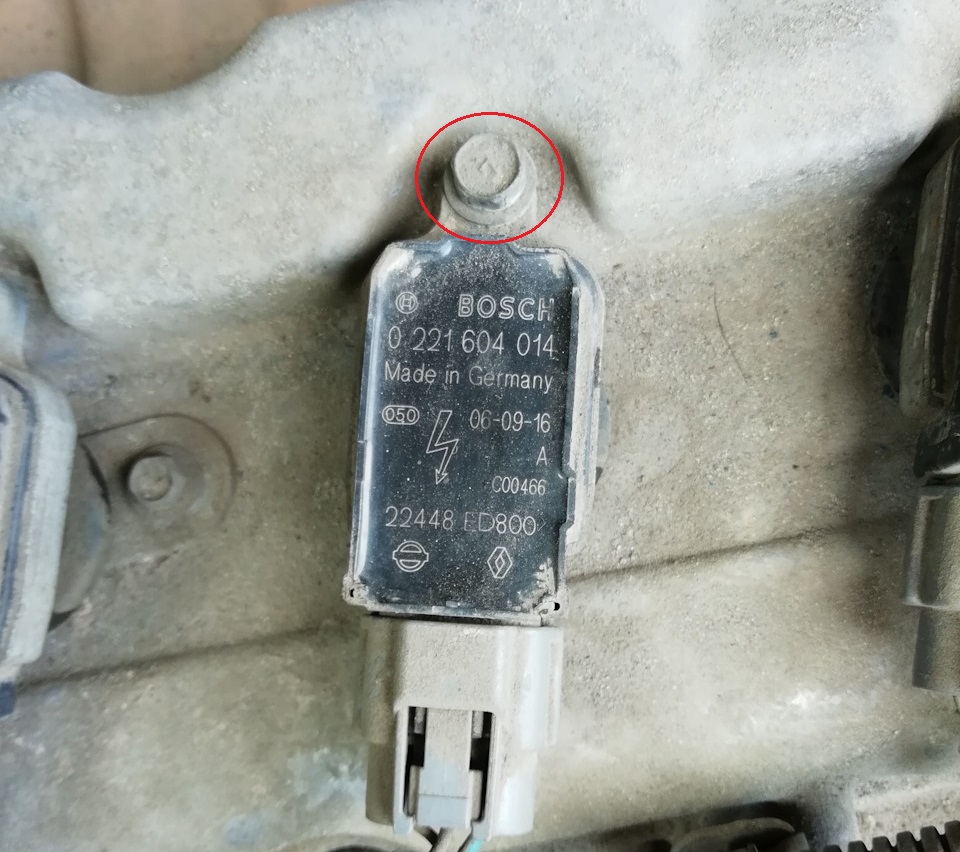

13. Головкой на 10 мм ослабьте затяжку болта крепления катушки и извлеките болт.

Обслуживание и замена свечей зажигания Nissan Note 2004 - 2012

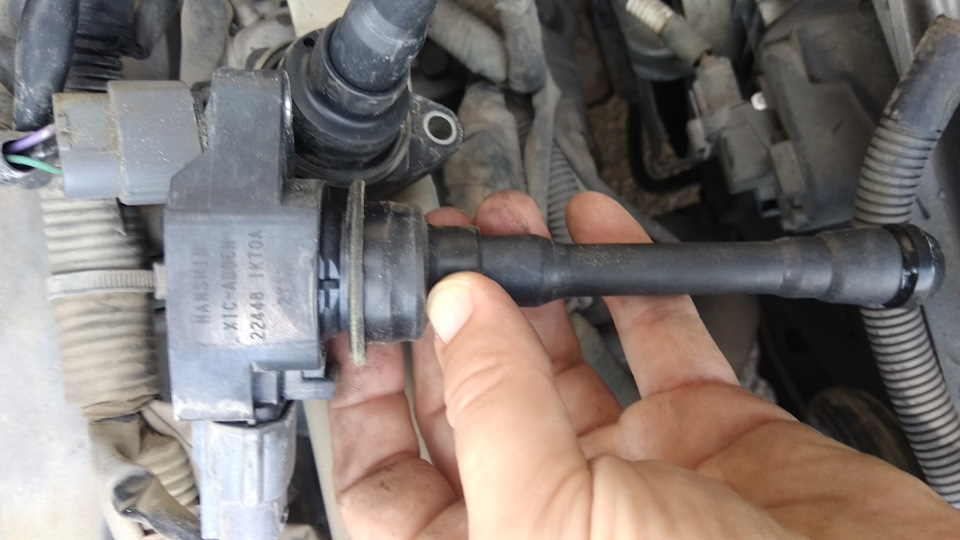

14. Снимите катушку Ниссан Ноут со свечи зажигания.

Снятие и установка катушек зажигания Nissan Note 2004 - 2012

15. Аналогично снимите катушки зажигания других 3-х цилиндров.

Обслуживание и замена свечей зажигания Nissan Note 2004 - 2012

Обслуживание и замена свечей зажигания Ниссан Ноут

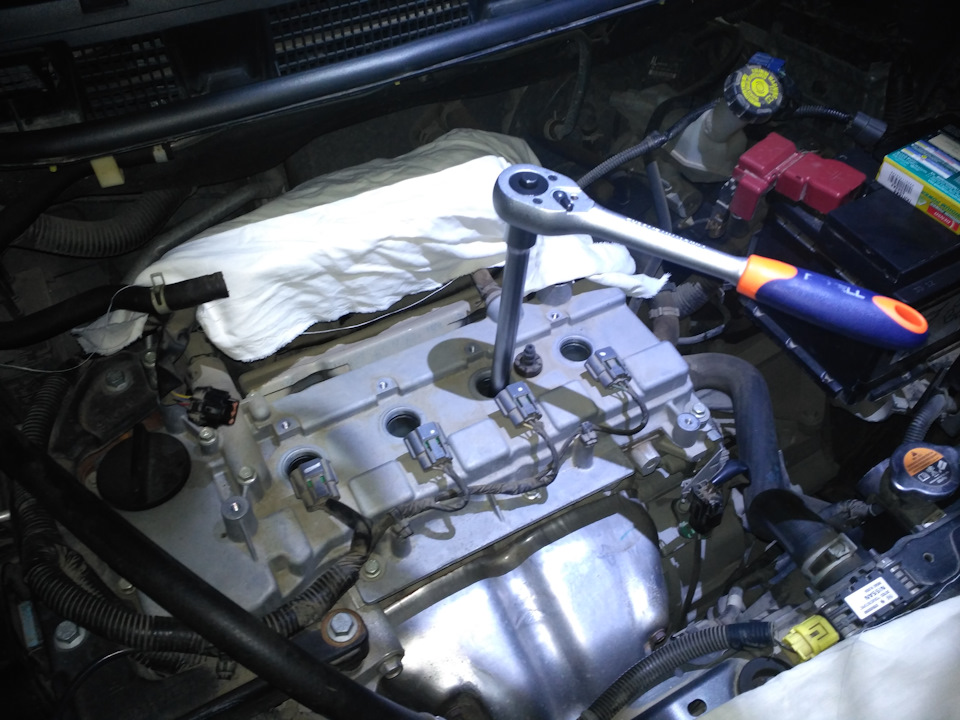

1. Свечным ключом 16 мм выверните свечу зажигания.

Обслуживание и замена свечей зажигания Nissan Note 2004 - 2012

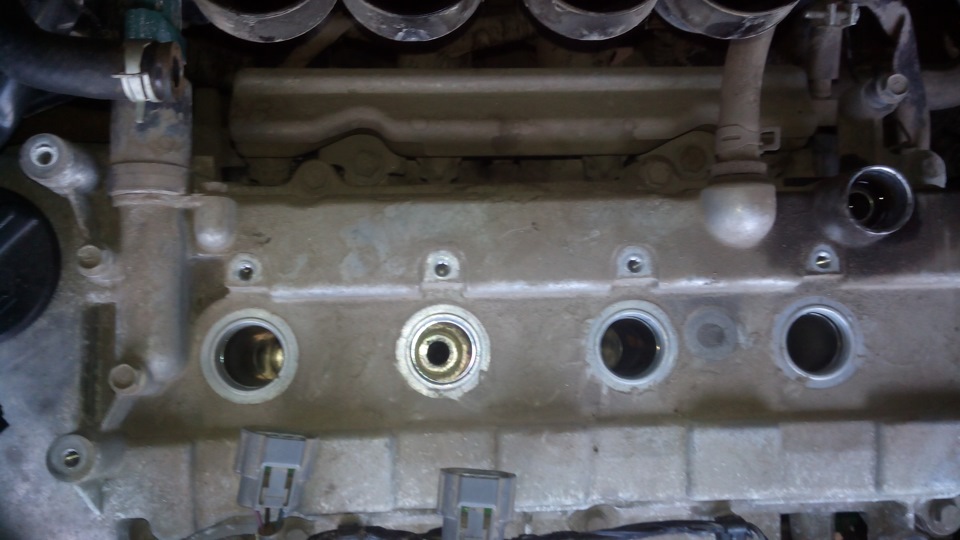

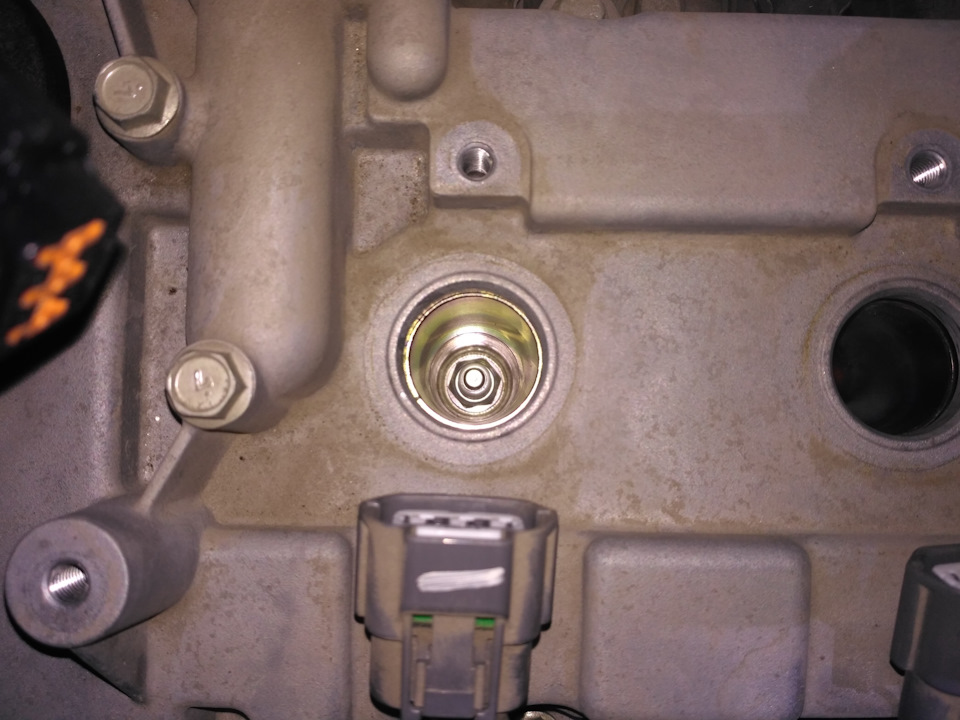

2. Извлеките свечу зажигания Ниссан Ноут из свечного колодца.

Обслуживание и замена свечей зажигания Nissan Note 2004 - 2012

Примечание:

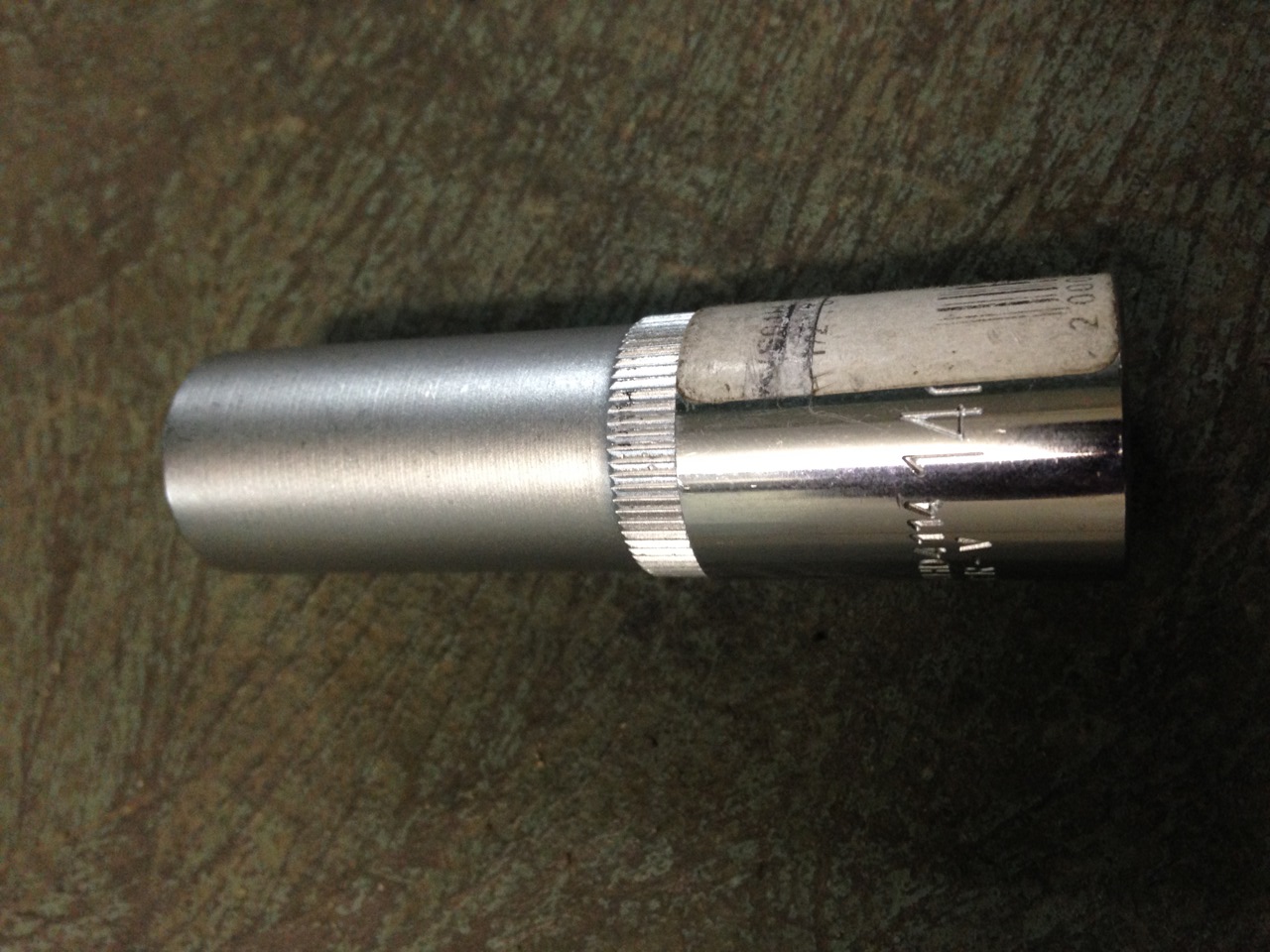

Для выворачивания свечей зажигания для двигателя HR16DE нужен специальный ключ на 14 мм.

Обслуживание и замена свечей зажигания Nissan Note 2004 - 2012

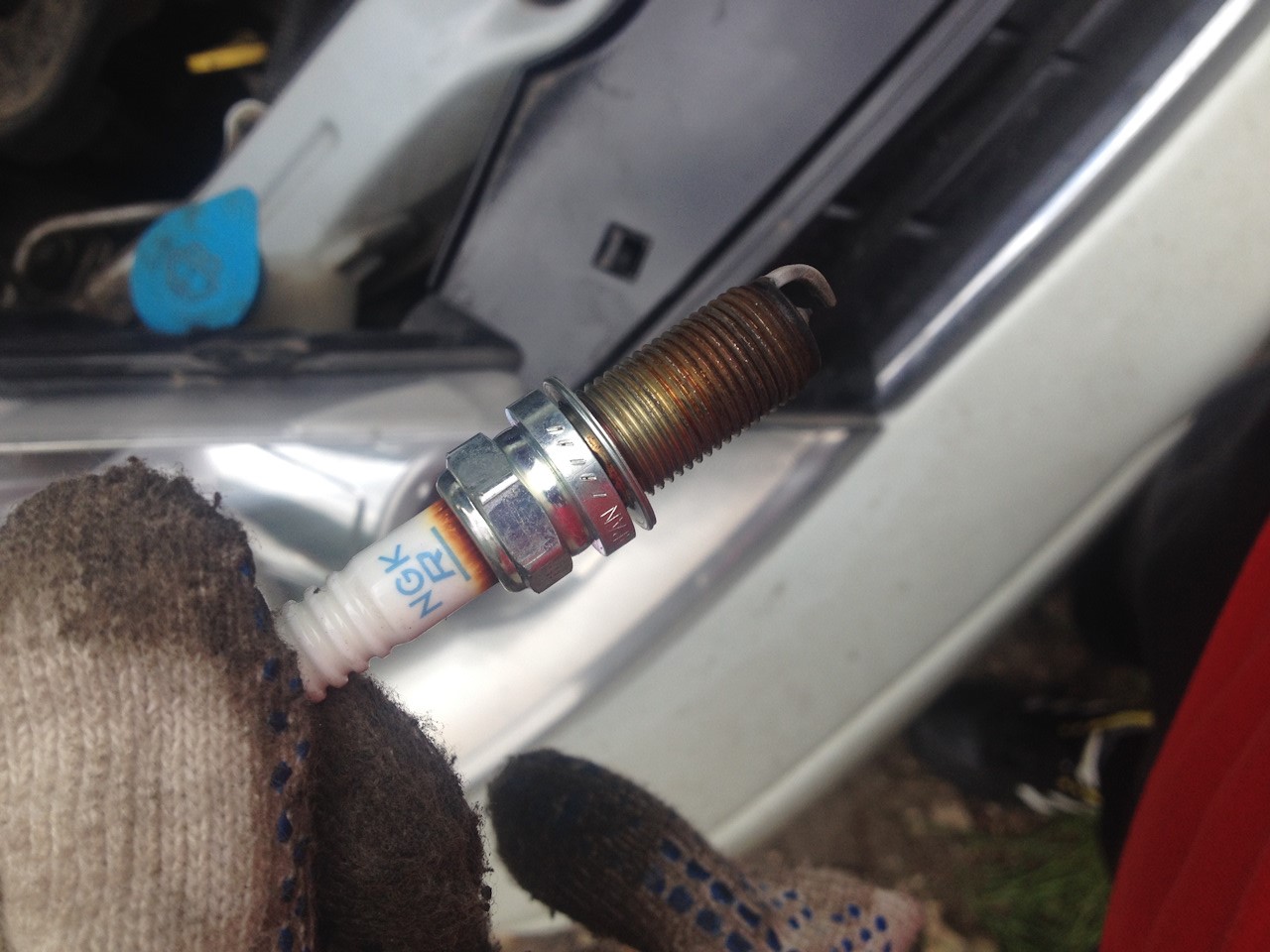

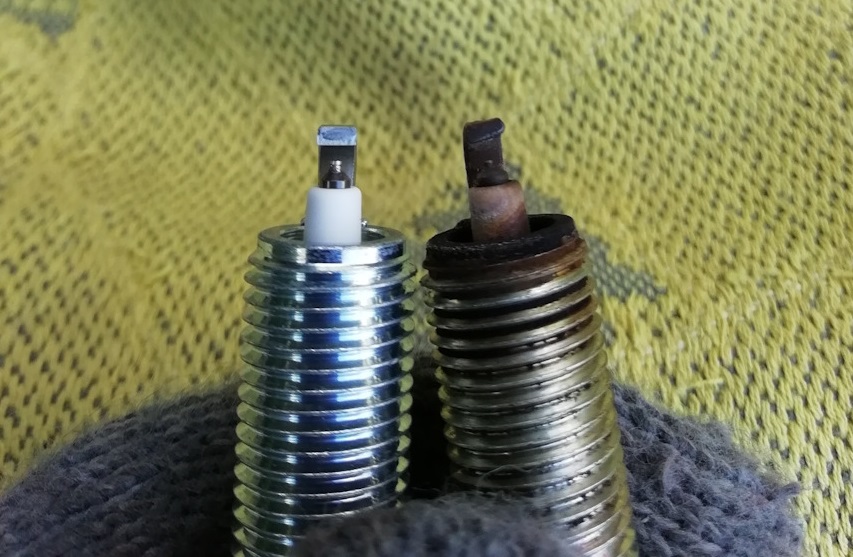

3. Осмотрите свечу и оцените ее состояние по внешнему виду.

Обслуживание и замена свечей зажигания Nissan Note 2004 - 2012

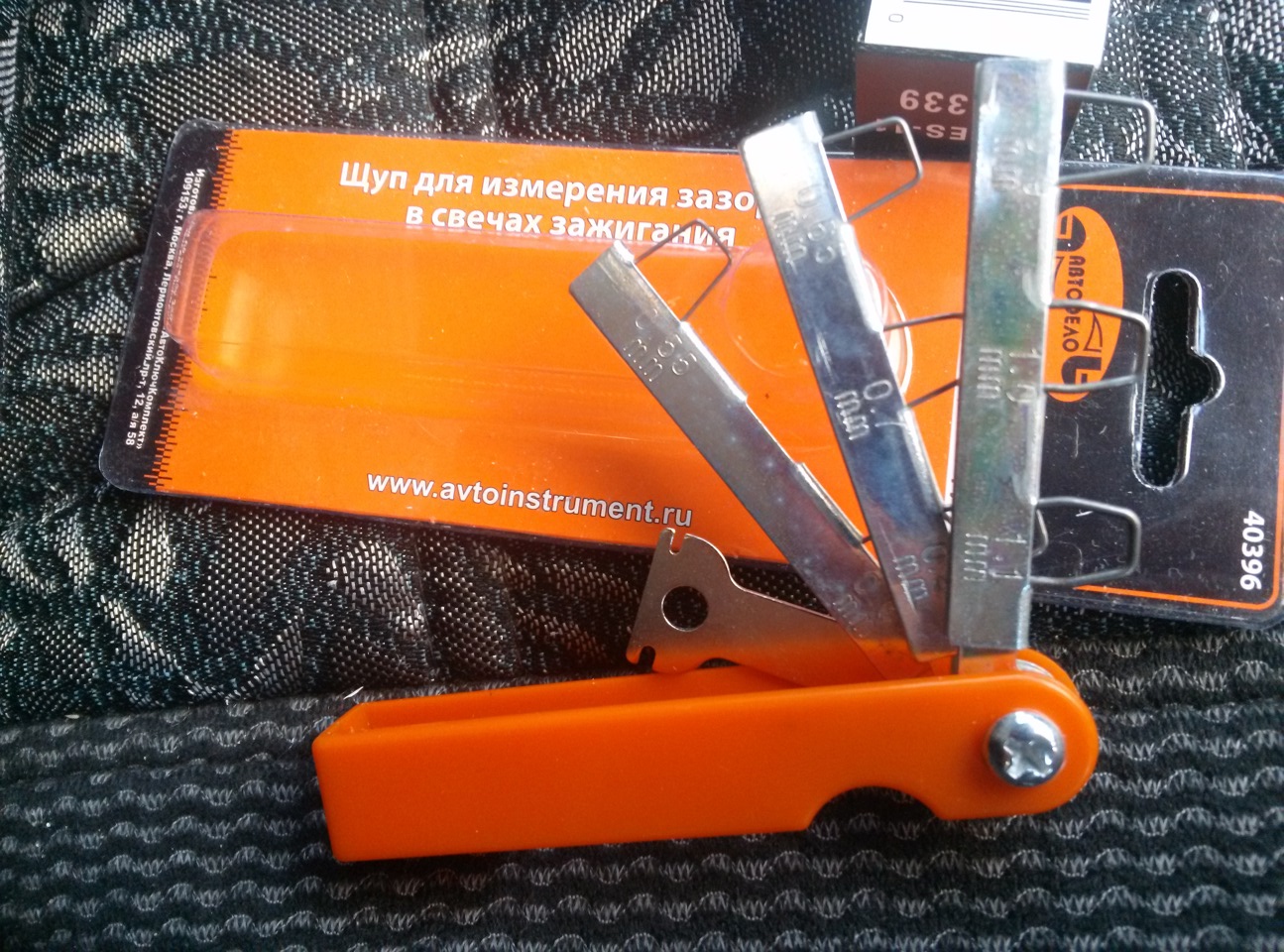

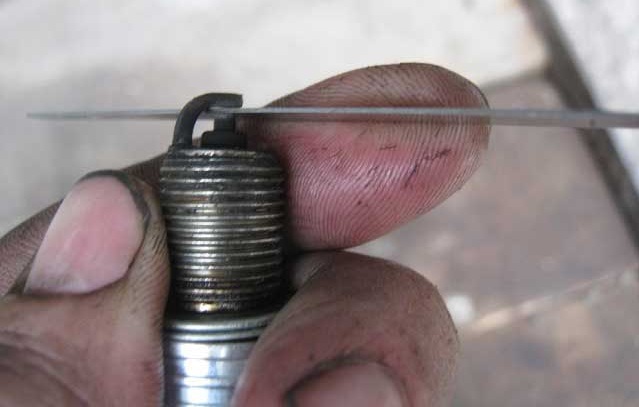

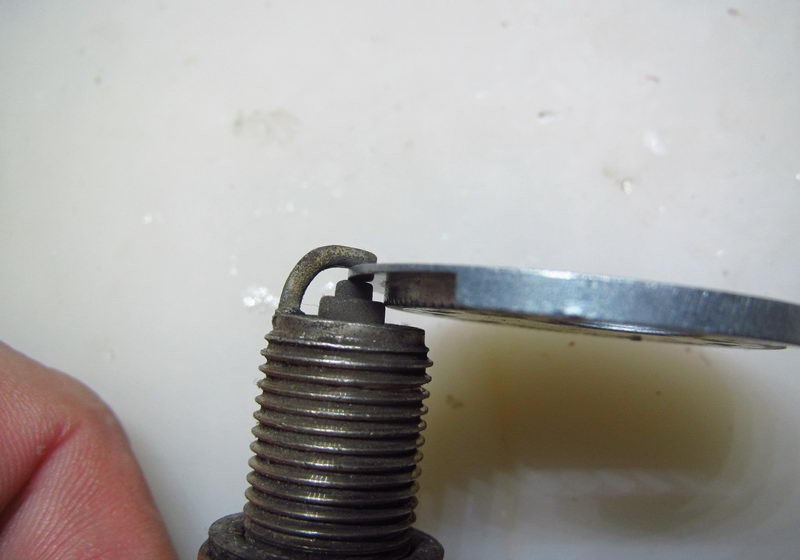

4. Специальным круглым или плоским щупом проверьте зазор между электродами свечи. Он должен составлять не более 1,1 мм.

Обслуживание и замена свечей зажигания Nissan Note 2004 - 2012

Обслуживание и замена свечей зажигания Nissan Note 2004 - 2012

Обслуживание и замена свечей зажигания Nissan Note 2004 - 2012

5. Если зазор отличается от указанного значения, отрегулируйте его, подгибая боковой электрод.

Примечание:

Регулируйте зазор только подгибанием бокового электрода. Любой изгиб центрального электрода приведет к поломке изолятора свечи.

6. Аналогичным способом снимите и проверьте остальные свечи зажигания.

Обслуживание и замена свечей зажигания Nissan Note 2004 - 2012

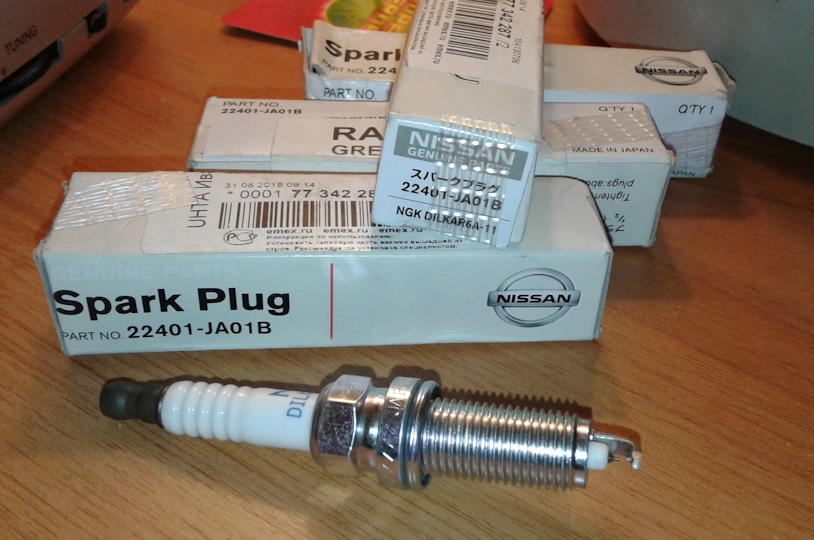

7. При необходимости, замените свечи зажигания Ниссан Ноут на новые.

Обслуживание и замена свечей зажигания Nissan Note 2004 - 2012

8. Установите свечи зажигания в свечные колодцы. Вверните их сначала рукой (ключом без воротка), а за тем затяните ключом соответствующим моментом: для двигателя HR16DE — 19,6 Н•м, для двигателя CR14DE — 19,6-29,4 Н•м.

Обслуживание и замена свечей зажигания Nissan Note 2004 - 2012

9. Установите катушки зажигания в порядке, обратном снятию. Болты крепления катушек к крышке головки блока цилиндров затяните соответствующим моментом: для двигателя HR16DE — 7 Н•м, для двигателя CR14DE — 3,8-4,4 Н•м.

Обслуживание и замена свечей зажигания Nissan Note 2004 - 2012

10. Установите воздушный коллектор все детали в порядке, обратном снятию.

Видео замены свечей зажигания на Ниссан Ноут с двигетелем HR16DE:

 https://www.youtube.com/watch?v=Y_Q7_Y9oFOw
