Замена водяного насоса Nissan Note 2004 - 2012

Инструменты:
Отвертка плоская средняя
1 шт.
Удлинитель торцевых головок
1 шт.
Торцевая головка 10 мм
1 шт.
Динамометр (безмен)
1 шт.
Баллонный ключ
1 шт.
Отвертка плоская большая
1 шт.
Торцевая головка 13 мм
1 шт.
Пассатижи
1 шт.
Детали и расходники:
Маркер
1 шт.
Водяной насос Nissan 21010AX00A (1.4 л)
1 шт.
Ветошь
1 шт.
Домкрат
1 шт.
Тканевые перчатки
1 шт.
Опорные стойки
1 шт.
Водяной насос Nissan 21010EE025 или B1010ED00A (1.6 л)
1 шт.
Пустая тара на 10 л
1 шт.
Уплотнительная прокладка насоса 21014ED000
1 шт.
Свежая охлаждающая жидкость NISSAN KE90299945
1 шт.
Болт крепления помпы Nissan 01125E8041
1 шт.

Примечание:

Насос на Ниссан Ноут снимается для ремонта или замены при течи охлаждающей жидкости из уплотнения вала насоса, а также при возникновении во время его работы шума, превышающего обычный, и который появляется при образовании большого радиального люфта вала насоса.

Разборка насоса довольно трудоемка, поэтому при неисправности рекомендуем заменять водяной насос Ниссан Ноут в сборе.

Операции по замене водяного насоса на двигателях НR16DE и СR14DE аналогичны. Разница заключается в расположении водяного насоса на двигателе. Замена показана на примере двигателя НR16DE.

Перед тем, как снять насос на Ниссан Ноут, сначала нужно будет слить охлаждающую жидкость и снять приводной ремень вспомогательных агрегатов.

Сливание охлаждающей жидкости на Ниссан Ноут

1. Установите автомобиль на эстакаду или другое возвышение.

Замена охлаждающей жидкости на Nissan Note 2004 - 2012

2. Открутите и снимите крышку радиатора.

Замена охлаждающей жидкости на Nissan Note 2004 - 2012

3. Спуститесь под автомобиль, и снимите защиту двигателя.

Замена охлаждающей жидкости на Nissan Note 2004 - 2012

4. Сожмите пассатижами свободные концы хомута крепления подводящего шланга к радиатору. Сместите хомут по шлангу.

Замена охлаждающей жидкости на Nissan Note 2004 - 2012

5. Снимите с патрубка радиатора подводящий шланг.

Замена охлаждающей жидкости на Nissan Note 2004 - 2012

6. Подставьте под шланг радиатора приготовленную емкость. Слейте из двигателя старый антифриз.

Замена охлаждающей жидкости на Nissan Note 2004 - 2012

 7. Подсоедините обратно к патрубку радиатора подводящий шланг.

Замена охлаждающей жидкости на Nissan Note 2004 - 2012

Снятие приводного ремня двигателя Ниссан Ноут

1. Поднимите капот и зафиксируйте его упором.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

2. Подденьте плоской отверткой и вытяните 4 клипсы и 2 защелки (находятся с внутренней стороны) крепления решетки радиатора.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

Снятие и установка переднего бампера Nissan Note 2004 - 2012

Так выглядит защелка с внутренней стороны решетки

3. Отстегните 4 защелки нижнего крепления решетки радиатора.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

4. Отожмите фиксаторы крепления решетки к правой и левой фаре.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

5. Потяните на себя и снимите пластиковую решетку радиатора.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

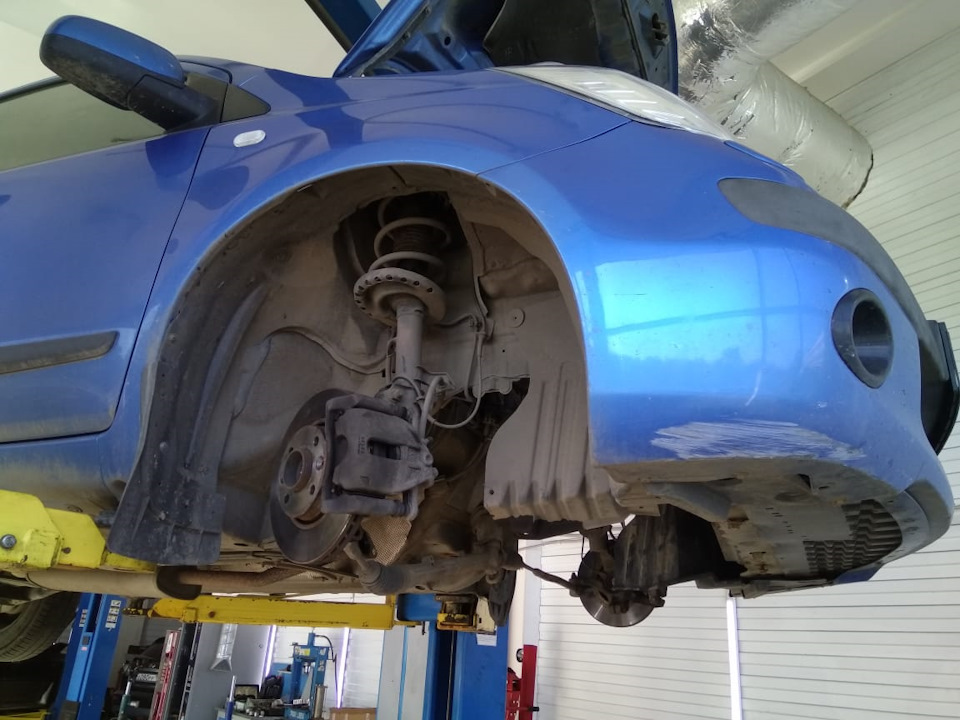

6. Установите автомобиль на подъемник и снимите правое переднее колесо.

Замена водяного насоса Nissan Note 2004 - 2012

Если нет возможности, приподнимите домкратом перед­нюю часть автомобиля и установите на надеж­ные опоры.

Прокачка гидропривода тормозной системы Nissan Note 2004 - 2012

7. В колесной арке, поддев отверт­кой, вытяните пистоны крепле­ния подкрылка к бамперу. Открутите снизу 2 самореза.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

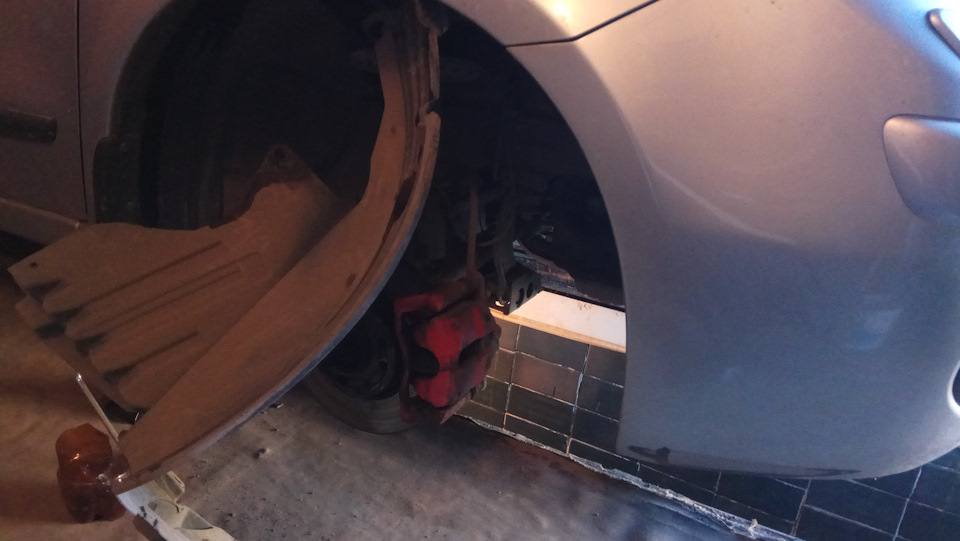

8. Отогните подкрылок.

Замена водяного насоса Nissan Note 2004 - 2012

Так откроется доступ к приводному ремню.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

9. Головкой на 13 мм ослабьте затяжку гайки крепления натяжного ролика.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

10. Вращая регулировочный болт против часовой стрелки, ослабьте натяжение ремня привода.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

11. Снимите ремень привода вспомогательных агрегатов со шкива генератора, шкива компрессора кондиционера, водяного насоса и шкива коленчатого вала.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

Примечание:

Если ремень привода вспомогательных агрегатов снимается не для замены, пометьте стрелкой направление движения ремня при работе двигателя. Тогда, при дальнейшей сборке, будет легче установить его в том же положении.

Снятие и замена водяного насоса Ниссан Ноут

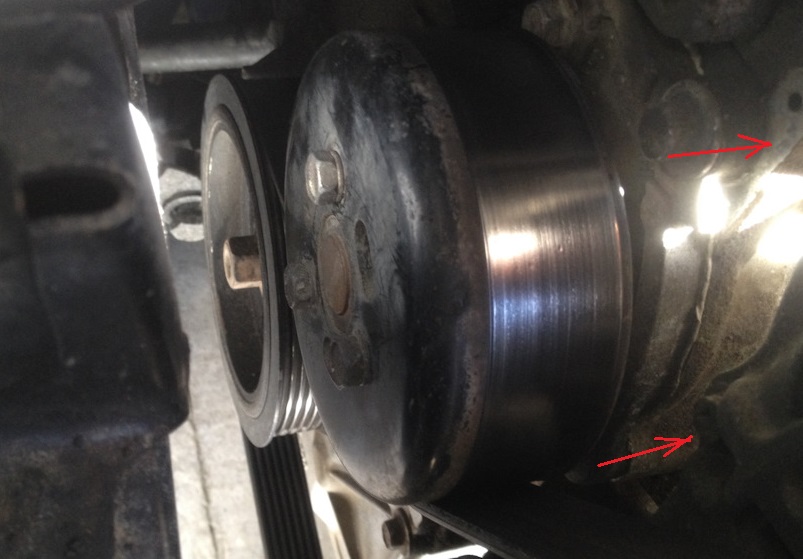

1. Головкой на 10 мм выверните 2 болта крепления водяного насоса к двигателю со стороны шкива.

Замена водяного насоса Nissan Note 2004 - 2012

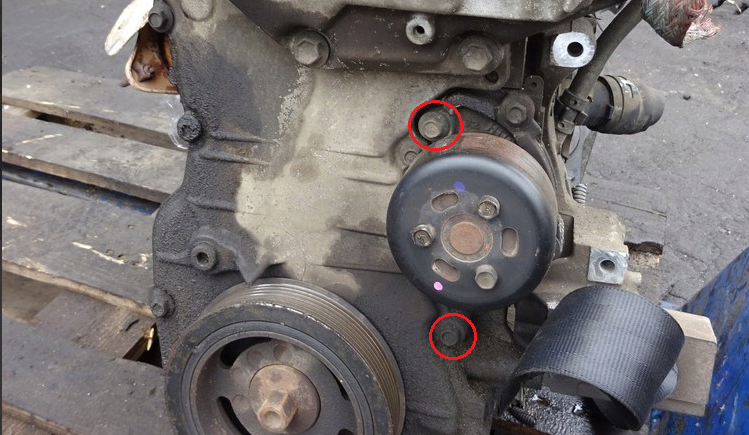

2. Также выверните 2 болта крепления с обратной стороны.

Замена водяного насоса Nissan Note 2004 - 2012

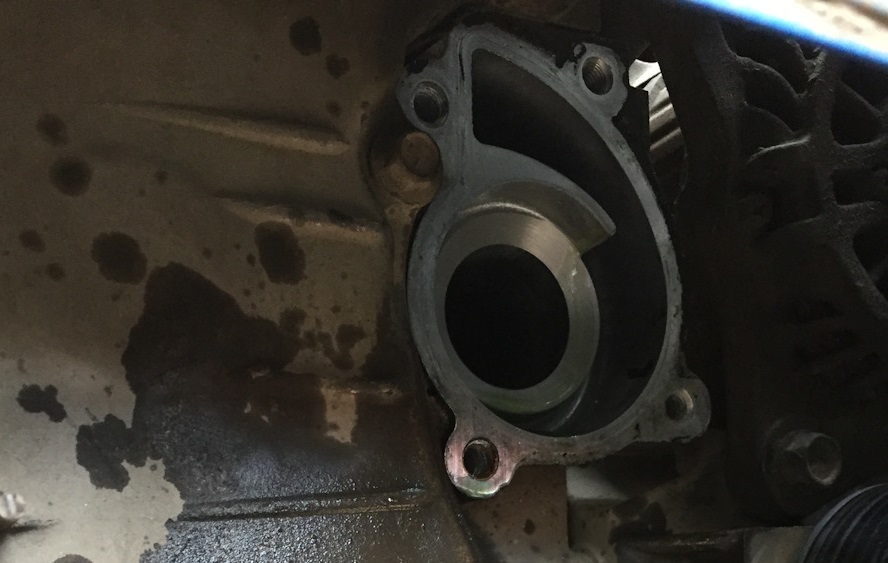

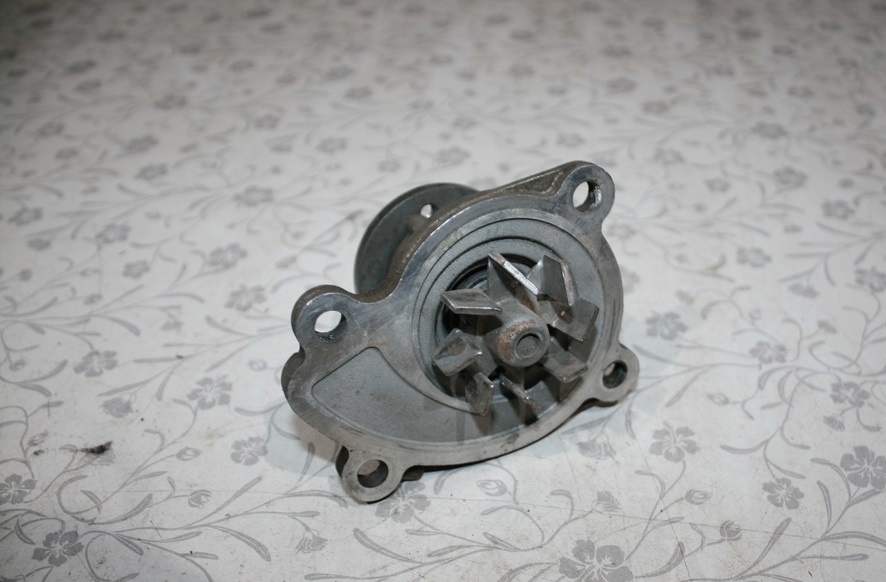

3. Снимите водяной насос Ниссан Ноут и его уплотнительную прокладку.

Замена водяного насоса Nissan Note 2004 - 2012

Замена водяного насоса Nissan Note 2004 - 2012

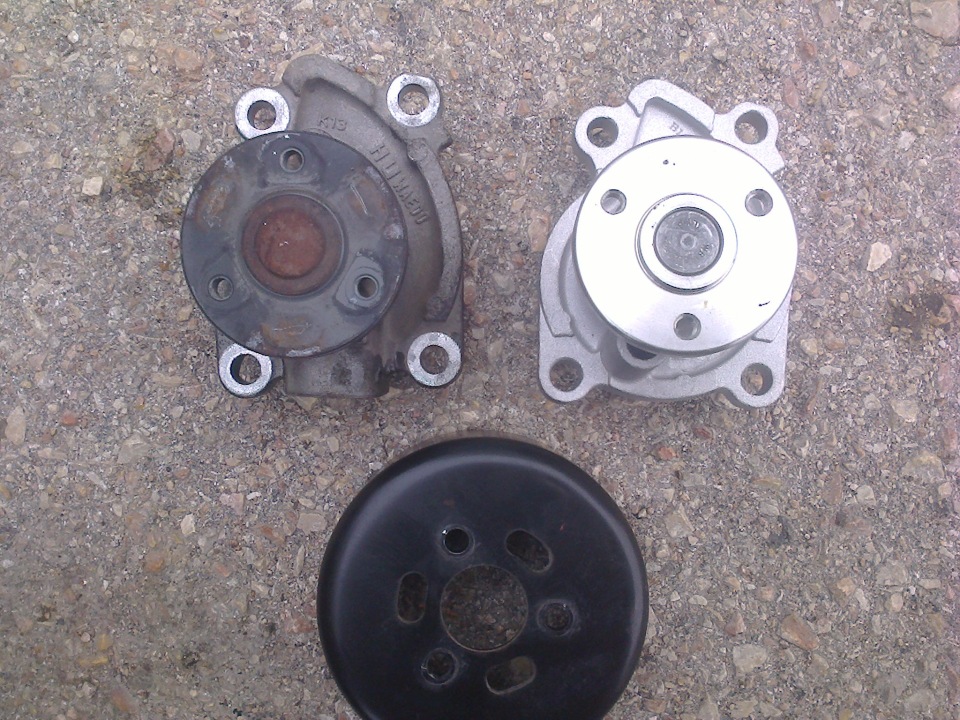

4. Замените водяной насос Ниссан Ноут в сборе на рабочий.

Замена водяного насоса Nissan Note 2004 - 2012

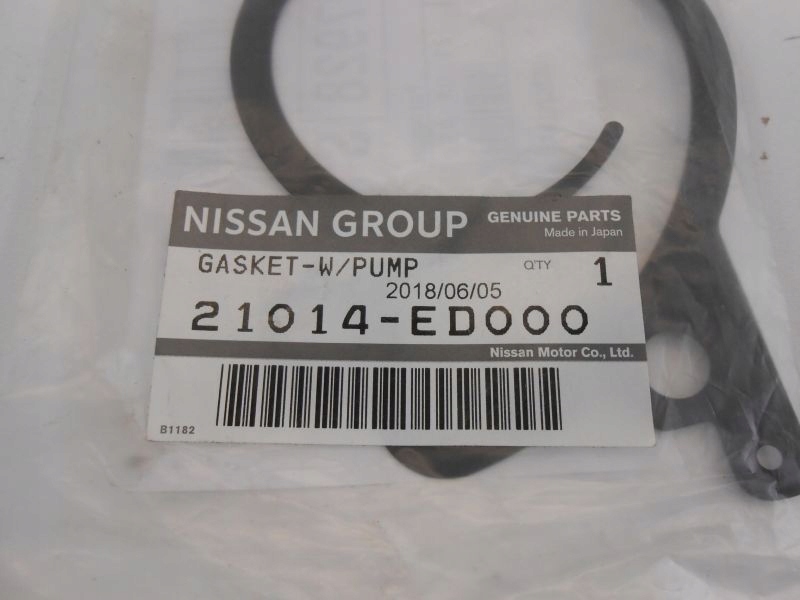

5. Замените также уплотнительную прокладку насоса.

Замена водяного насоса Nissan Note 2004 - 2012

6. Установите водяной насос Ниссан Ноут и все детали в порядке, обратном снятию.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

7. Установите ремень привода в порядке, обратном снятию. Убедитесь в том, что при его установке клиновые дорожки совпали с ручьями шкивов и натяните его.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

8. Проверните коленчатый вал двигателя на 2 оборота или более.

Замена переднего сальника коленчатого вала Nissan Note 2004 - 2012

9. Отрегулируйте натяжение ремня привода Ниссан Ноут: нажмите пальцем на ветвь ремня между шкивами коленчатого вала и компрессором кондиционера. При нажатии с усилием 98 H (10 кг), прогиб ремня должен составлять величину Н — 4,8-5,3 мм (старый ремень), и 4,2-4,5 мм (новый ремень).

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

Примечание:

Для измерения натяжения ремня привода вспомогательных агрегатов можно воспользоваться безменом. Установите безмен на середину ветви ремня между шкивами коленчатого вала и компрессором кондиционера. Приложите усилие в 10 кг, и измерьте прогиб ремня.

10. Если прогиб ремня больше измеренного, подтяните приводной ремень: ослабьте затяжку гайки крепления натяжного ролика и, вращая регулировочный болт натяжного механизма по часовой стрелке, подтяните ремень.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

11. Повторно проверьте натяжение ремня привода вспомогательных агрегатов.

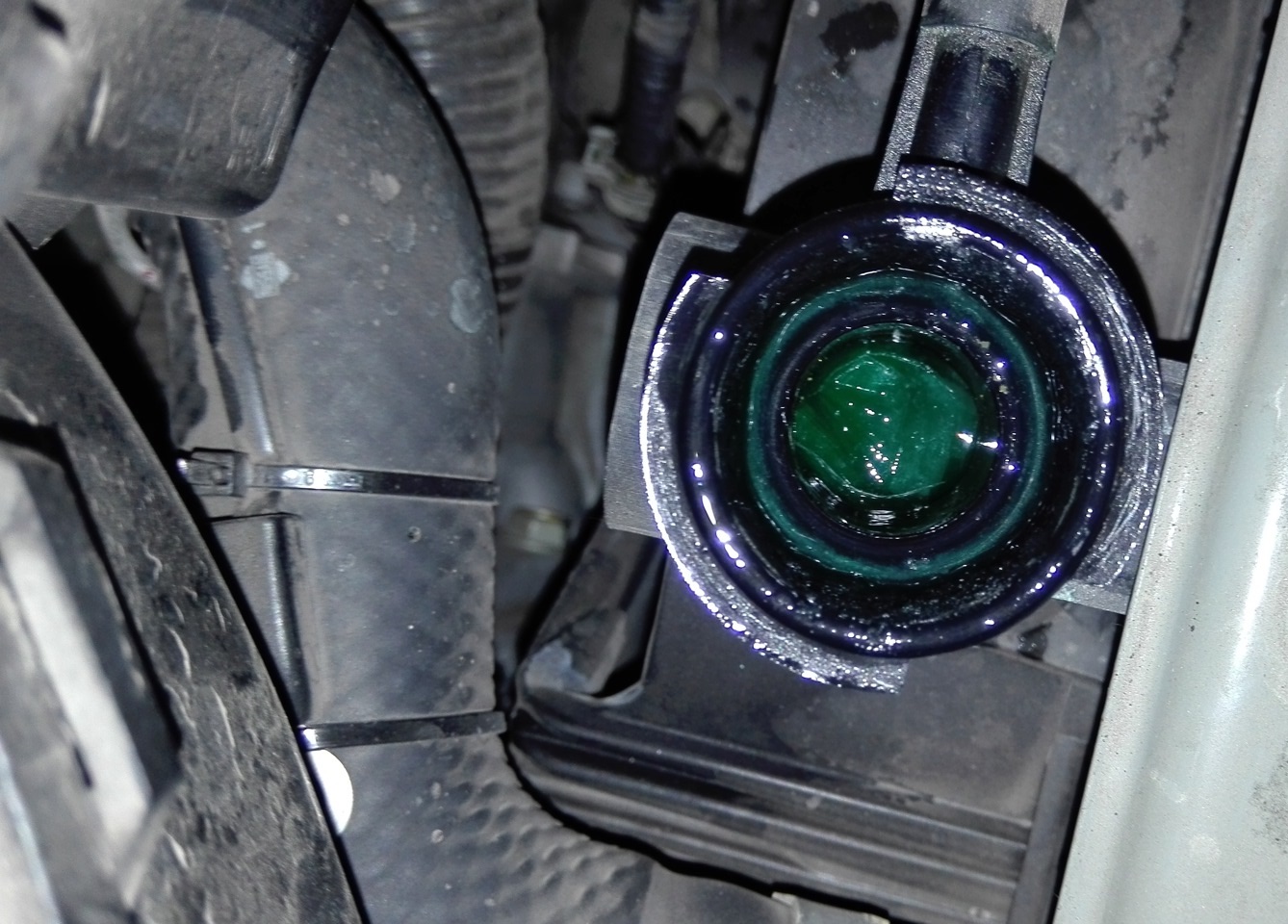

12. Отверните пробку радиатора и заполняйте систему до тех пор, пока охлаждающая жидкость не начнет переливаться в шланг, соединенный с расширительным бачком.

Замена водяного насоса Nissan Note 2004 - 2012

13. Закройте крышку горловины радиатора.

Замена охлаждающей жидкости на Nissan Note 2004 - 2012

Примечание:

Пробку наливной горловины радиатора сис­темы охлаждения двигателя заворачивайте плотно. При работающем двигателе система охлаждения находится под давлением, по­этому из-под слабо завернутой пробки может потечь охлаждающая жидкость либо пробку может сорвать.

14. Залейте охлаждающую жидкость в расширительный бачок до метки «FULL» и закройте крышку.

Замена охлаждающей жидкости на Nissan Note 2004 - 2012

Примечание:

Для лучшего заполнения системы охлаждения и избежания воздушных пробок, периодически нажимайте на шланги радиатора рукой.

Не наливайте жидкость в бачок выше метки «FULL», так как при работе двигателя ее объем увеличиться.

15. Пустите двигатель и дайте ему прогреться до рабочей температуры (до включения электровентилятора). Остановите двигатель и дайте ему остыть.

16. Проверьте уровень охлаждающей жидкости на Ниссан Ноут. При необходимости, долейте ее в расширительный бачок до метки «FULL».

Источник: carpedia.club
