Замена электронасоса омывателя фар Nissan Note 2004 - 2012

Инструменты:
Насадка на вороток 10 мм
1 шт.
Пассатижи
1 шт.
Отвертка крестовая средняя
1 шт.
Отвертка плоская средняя
1 шт.
Детали и расходники:
Пустая емкость
1 шт.
Тканевые перчатки
1 шт.
Насос омывателя фар Nissan 28920AU31A
1 шт.
Ветошь
1 шт.

Примечание:

Электронасос установлен на бачке омывателя. Бачок расположен в подкапотном пространстве между подкрылком правого переднего колеса и передним бампером.

Для получения доступа к насосу омывателя лобового стекла и стекла багажника Ниссан Ноут, сначала нужно будет снять передний бампер.

Снятие  переднего бампера на Ниссан Ноут

1. Поднимите капот и зафиксируйте его упором.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

2. Подденьте плоской отверткой и вытяните 4 клипсы и 2 защелки (находятся с внутренней стороны) крепления решетки радиатора на Ниссан Ноут.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

Снятие и установка переднего бампера Nissan Note 2004 - 2012

Так выглядит защелка с внутренней стороны решетки

3. Отстегните 4 защелки нижнего крепления решетки радиатора.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

4. Отожмите фиксаторы крепления решетки радиатора к правой и левой фаре.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

5. Потяните на себя и снимите пластиковую решетку радиатора Ниссан Ноут.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

6. Подденьте отверткой, и извлеките пистоны нижнего крепления бампера.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

7. Головкой на 10 выверните по 3 винта нижнего крепле­ния бампера Ниссан Ноут с обеих сторон автомобиля.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

8. В колесных арках, поддев отверт­кой, вытяните пистоны крепле­ния подкрылка к бамперу.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

9. Отогните подкрылки и головкой на 10 выверните с обеих сторон по болту крепления бампера к пе­реднему крылу.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

10. Отжав обе боковины бампера на Ниссан Ноут, отсоедините его концы от держателей на крыльях и отведите бампер от кузова.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

11. Поддев отверткой, снимите фиксатор и наконечник шлан­га форсунок омывателя фар со штуцера электронасоса омывателя.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

12. Снимите передний бампер Ниссан Ноут.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

Замена насоса омывателя фар Ниссан Ноут

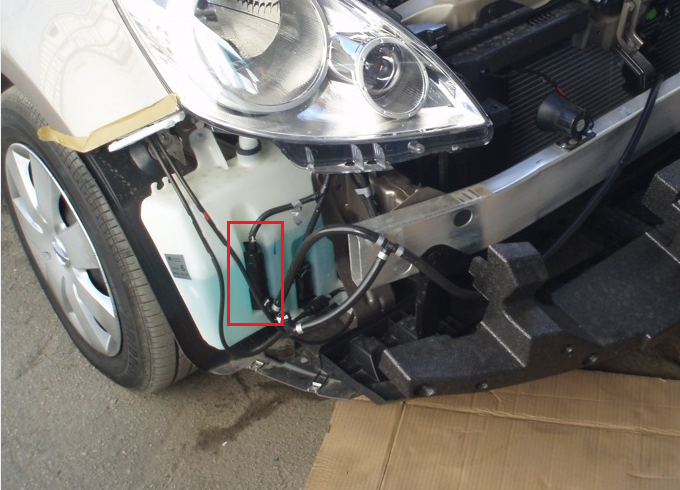

Замена электронасоса омывателя фар Nissan Note 2004 - 2012

1. Отожмите фиксатор и отсоедините колодку жгута проводов от электронасоса омывателя фар.

Замена электронасоса омывателя фар Nissan Note 2004 - 2012

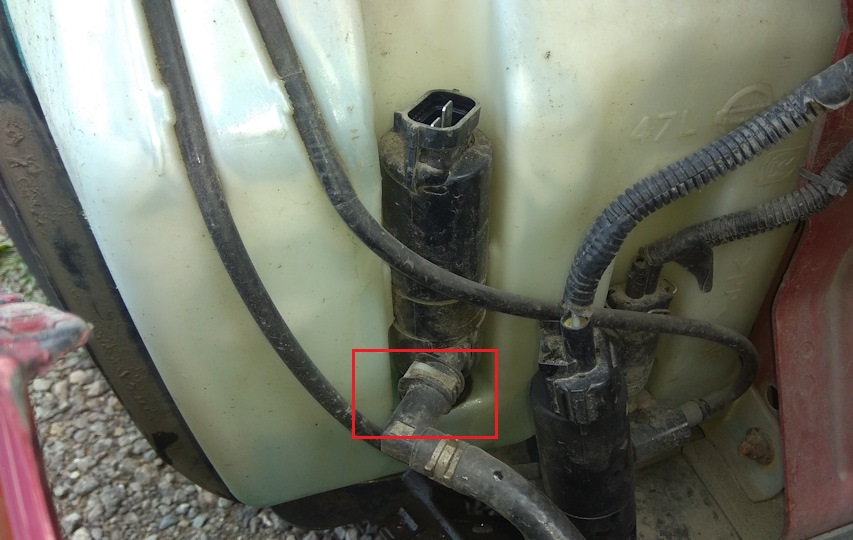

2. Отсоедините от штуцера электронасоса шланг.

Замена электронасоса омывателя фар Nissan Note 2004 - 2012

3. Выведите электронасос из держателей бачка стеклоомывателя и вытяните его из уплотнительной втулки.

Замена электронасоса омывателя фар Nissan Note 2004 - 2012

Примечание:

Перед тем, как снять насос, подставьте емкость для слива жидкости из бачка омывателя, если жидкость не была слита ранее.

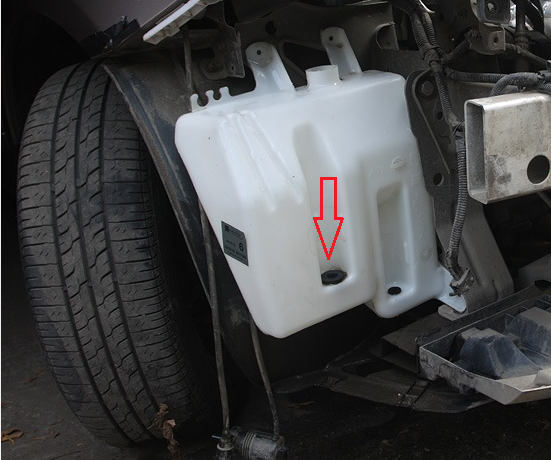

4. Извлеките и осмотрите уплотнительную втулку. Потерявшую эластичность или надорванную втулку замените на новую.

Замена электронасоса омывателя фар Nissan Note 2004 - 2012

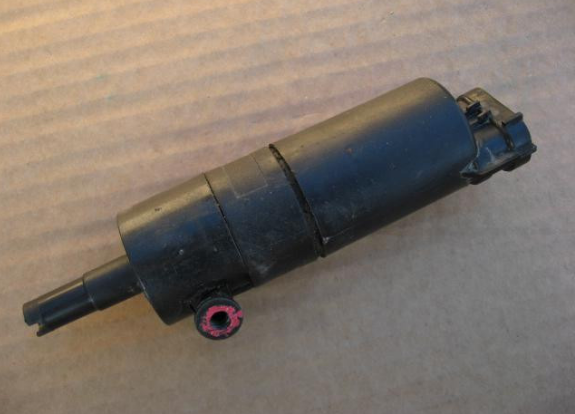

5. При необходимости, замените электронасос омывателя фар Ниссан Ноут на рабочий.

6. Установите новый электронасос и передний бампер в порядке, обратном снятию.

Источник: carpedia.club
