Снятие и установка двери багажника Nissan Note 2004 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
1 - 3 часа
Автосервисы рядом
Инструменты:
Отвертка плоская малая 1 шт.
Гаечный ключ накидной прямой 13 мм 1 шт.
Отвертка плоская средняя 1 шт.
Ключ трещоточный 1 шт.
Торцевая головка 10 мм 1 шт.
Детали и расходники:
Изолента 1 шт.
Пластиковая лопатка 1 шт.
Мар­кер 1 шт.

Примечание:

Перед снятием двери багажника Ниссан Ноут, нужно сначала снять его обивку и фонарь дополнительного стоп-сигнала.

Снятие обивки крышки багажника Ниссан Ноут

1. Откройте капот, и отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

Снятие у установка двери багажника Nissan Note 2004 - 2012

2. Поднимите крышку багажника.

Снятие и установка обивки двери багажника Nissan Note 2004 - 2012

3. Возьмите плоскую отвертку и оберните её тканью или изолентой, чтобы не поцарапать дверь. Подденьте отверткой край обивки крышки багажника.

Снятие и установка обивки двери багажника Nissan Note 2004 - 2012

4. Снимите нижнюю часть обивки, вытягивая ее из фикса­торов.

Снятие и установка обивки двери багажника Nissan Note 2004 - 2012

5. Вытяните с обеих сторон по пистону крепления боковых обивок двери.

Снятие и установка обивки двери багажника Nissan Note 2004 - 2012

Левая сторона двери багажника

Снятие и установка обивки двери багажника Nissan Note 2004 - 2012

Правая сторона двери багажника

6. Возьмитесь за край и, преодолевая сопротивление фикса­торов, поочередно снимите две боковые обивки двери задка.

Снятие и установка обивки двери багажника Nissan Note 2004 - 2012

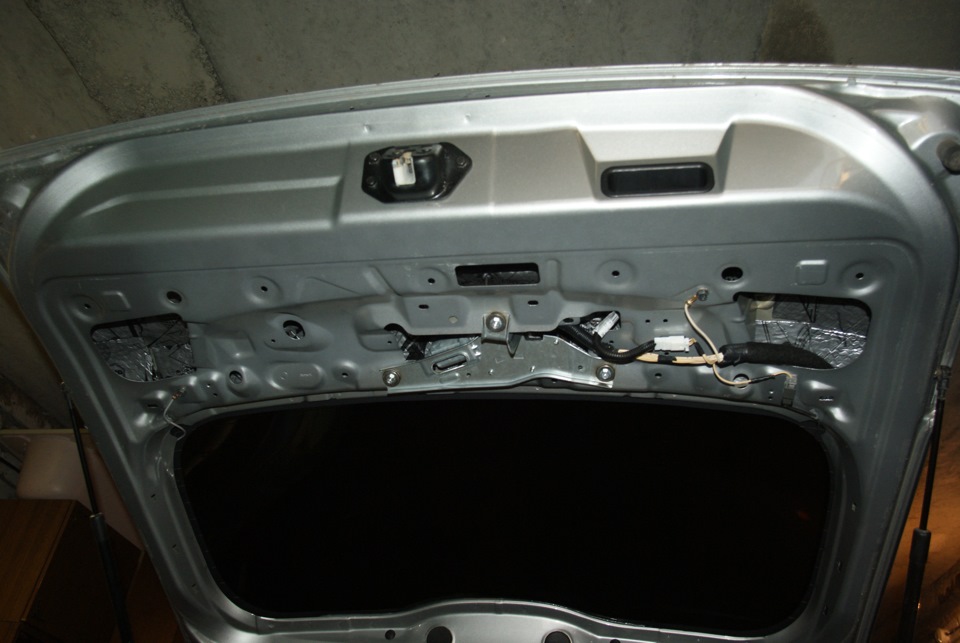

7. Снимите обивку крышки багажника Ниссан Ноут.

Снятие у установка двери багажника Nissan Note 2004 - 2012

Снятие фонаря дополнительного стоп-сигнала Ниссан Ноут

1. Подденьте и снимите заглушки двух гаек крепления дополнительного стоп-сигнала.

Снятие и замена дополнительного стоп-сигнала Nissan Note 2004 - 2012

2. Отверните 2 гайки крепления стоп-сигнала через отверстие в панели двери задка.

Снятие и замена дополнительного стоп-сигнала Nissan Note 2004 - 2012

3. Отожмите крепежный фиксатор.

Снятие и замена дополнительного стоп-сигнала Nissan Note 2004 - 2012

4. Поддев стоп-сигнал деревянной лопаткой или плоской отверткой, медленно вытягивайте его из проема в панели двери (дожидаясь когда герметик отлипнет от кузова).

Снятие и замена дополнительного стоп-сигнала Nissan Note 2004 - 2012

5. Нажав на фиксатор, отсоедините колодку жгута про­водов от патрона лампы дополнительного стоп-сигнала.

Снятие и замена дополнительного стоп-сигнала Nissan Note 2004 - 2012

Снятие и замена дополнительного стоп-сигнала Nissan Note 2004 - 2012

6. Снимите дополнительный стоп-сигнал Ниссан Ноут.

Снятие и замена дополнительного стоп-сигнала Nissan Note 2004 - 2012

Снятие двери багажника Ниссан Ноут

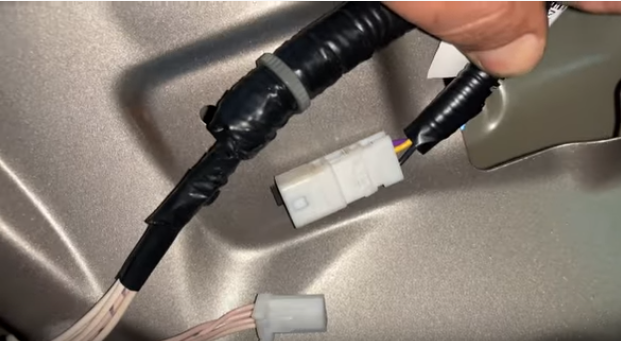

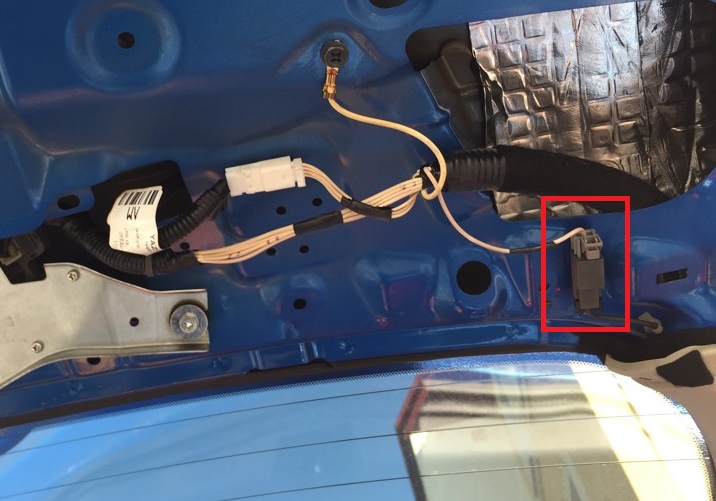

1. Сожмите фиксатор колодки жгута про­водов и отсоедините его от колодки жгу­та проводов подсветки номерного знака.

Снятие у установка двери багажника Nissan Note 2004 - 2012

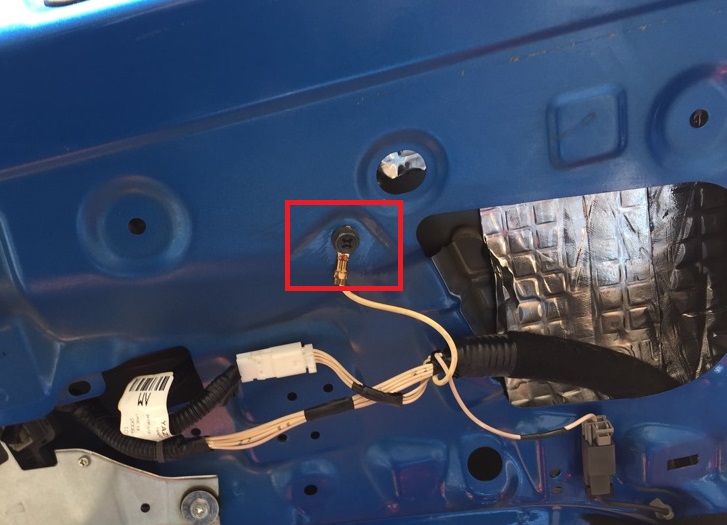

2. Отсоедините наконечник провода от вы­вода нагревательного элемента обогрева стекла двери багажника Ниссан Ноут.

Снятие у установка двери багажника Nissan Note 2004 - 2012

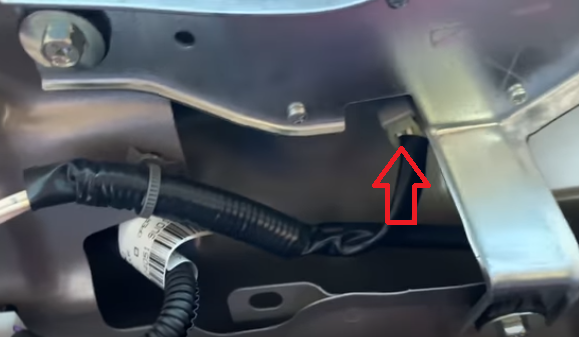

3. Отсоедините колодку жгута проводов от стеклоочистителя.

Снятие у установка двери багажника Nissan Note 2004 - 2012

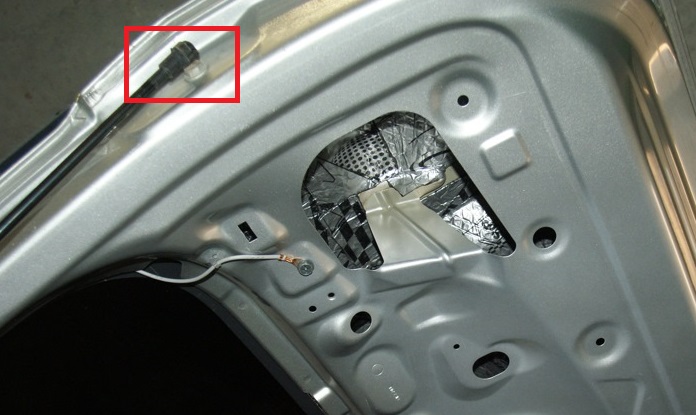

4. Выверните болт крепления провода «масса» к двери багажного отделения.

Снятие у установка двери багажника Nissan Note 2004 - 2012

5. Извлеките форсунку стеклоомывателя из отверстия в двери задка Ниссан Ноут и снимите с ее штуцера питающий шланг.

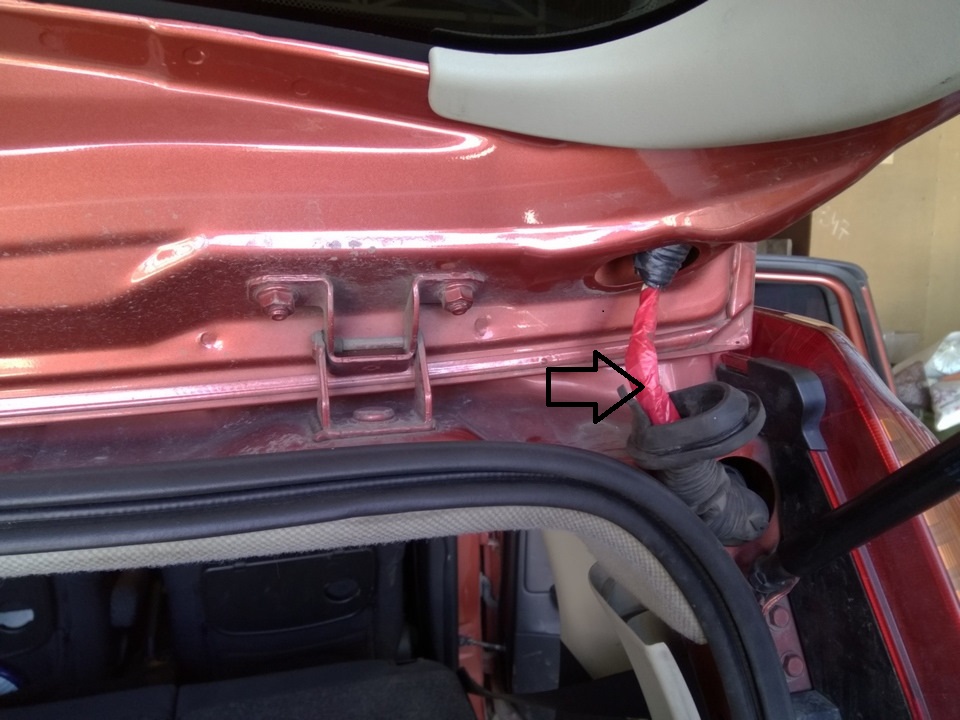

6. Извлеките из двери багажника жгут проводов и шланг стеклоомывателя (пропустите их через технологические отверстия вместе с уплотнителем).

Снятие у установка двери багажника Nissan Note 2004 - 2012

Примечание:

Если вы снимаете дверь не для замены, пометьте положение петель от­носительно двери задка (например, обведи­те их по контуру фломастером).

7. Зафиксируйте дверь в открытом положении (например, деревянным бруском подходящей длины) или попросите помощни­ка ее поддержать.

8. Отсоедините шарниры упоров от опор на двери задка.

Снятие у установка двери багажника Nissan Note 2004 - 2012

9. Выкрутите 4 болта крепления пе­тель к двери (по два на левой и правой петлях). Снимите дверь багажника Ниссан Ноут.

Снятие у установка двери багажника Nissan Note 2004 - 2012

10. Установите дверь задка Ниссан Ноут в порядке, об­ратном снятию.

11. Установите дополнительный стоп-сигнал и обивку двери багажника в порядке, обратном снятию.

Источник: carpedia.club
