Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

Инструменты:
Динамометр (безмен)
1 шт.
Торцевая головка 13 мм
1 шт.
Удлинитель торцевых головок
1 шт.
Отвертка плоская большая
1 шт.
Отвертка плоская средняя
1 шт.
Баллонный ключ
1 шт.
Детали и расходники:
Маркер
1 шт.
Домкрат
1 шт.
Опорные стойки
1 шт.
Линейка
1 шт.
Приводной ремень двигателя HR16DE Nissan 11720-ED00C
1 шт.

Примечание:

Ремень привода вспомогательных агрегатов требует проверки, замены и регулировки натяжения в процессе эксплуатации согласно регламенту проведения технического обслуживания автомобиля.

Дополнительный признак необходимости замены ремня привода Ниссан Ноут— характерный свист (проскальзывание ремня).

Замена приводного ремня двигателя Ниссан Ноут

1. Поднимите капот и зафиксируйте его упором.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

2. Подденьте плоской отверткой и вытяните 4 клипсы и 2 защелки (находятся с внутренней стороны) крепления решетки радиатора.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

Снятие и установка переднего бампера Nissan Note 2004 - 2012

Так выглядит защелка с внутренней стороны решетки

3. Отстегните 4 защелки нижнего крепления решетки радиатора.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

4. Отожмите фиксаторы крепления решетки радиатора к правой и левой фаре.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

5. Потяните на себя и снимите пластиковую решетку радиатора.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

6. Установите автомобиль на подъемник и снимите правое переднее колесо. Если нет возможности, приподнимите домкратом перед­нюю часть автомобиля и установите на надеж­ные опоры.

Прокачка гидропривода тормозной системы Nissan Note 2004 - 2012

7. В колесной арке, поддев отверт­кой, вытяните пистоны крепле­ния подкрылка к бамперу. Открутите снизу 2 самореза.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

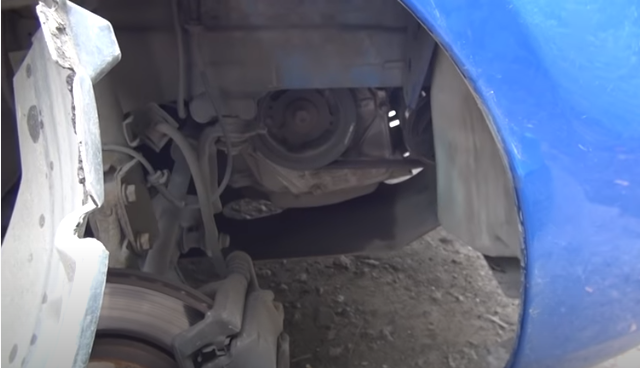

8. Отогните подкрылок.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

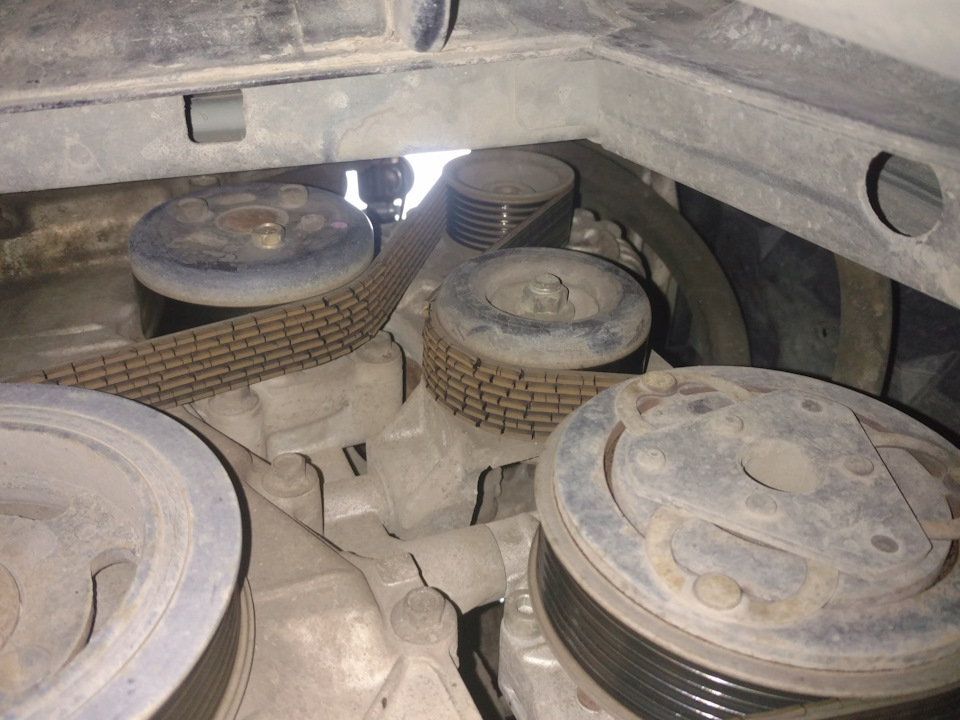

9. Осмотрите внешне состояние ремня. Если на ремне обнаружены признаки сильного износа (исчезновение двух или более соседних ребер ручьев на участке длиной более 13 мм), продольные или поперечные трещины, отслоение резины или приводной ремень замаслен, его необходимо заменить.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

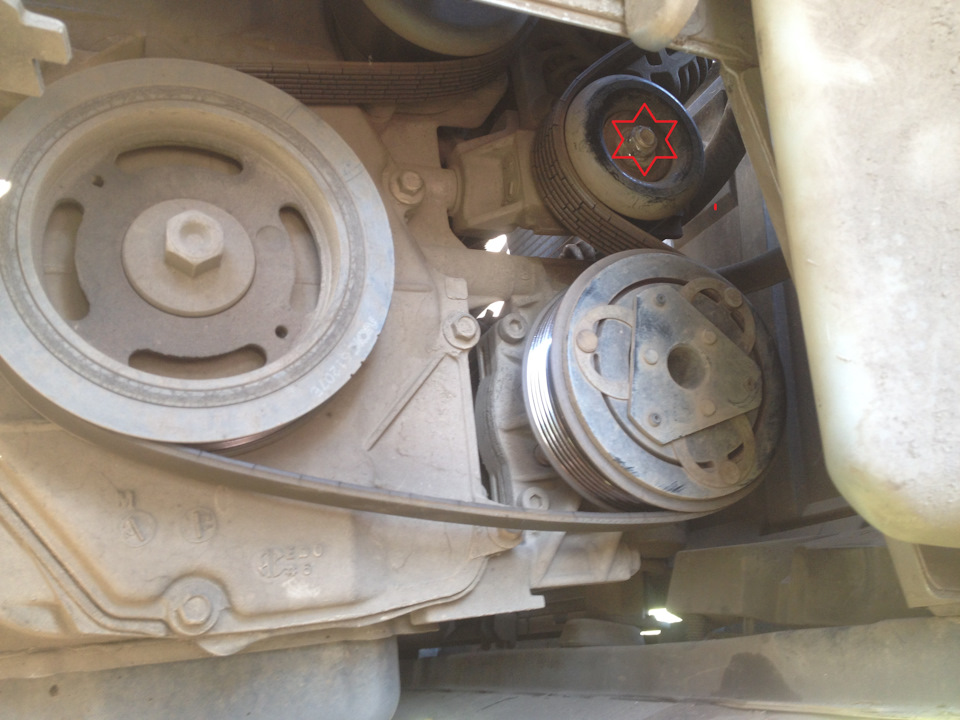

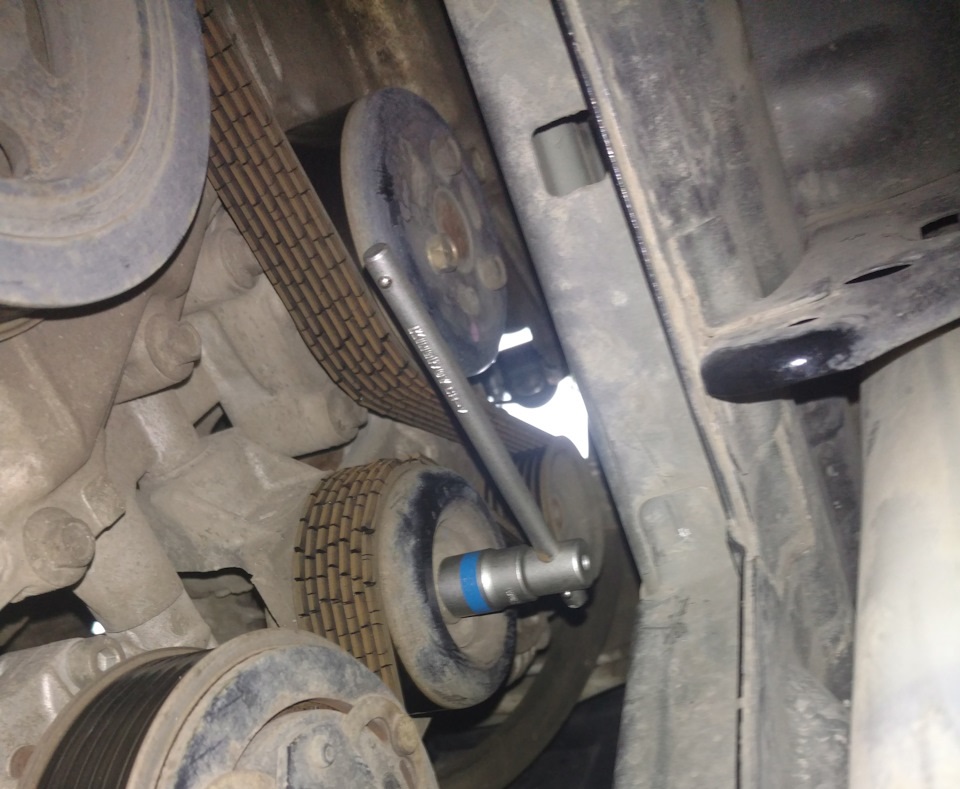

10. Головкой на 13 мм ослабьте затяжку гайки крепления натяжного ролика.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

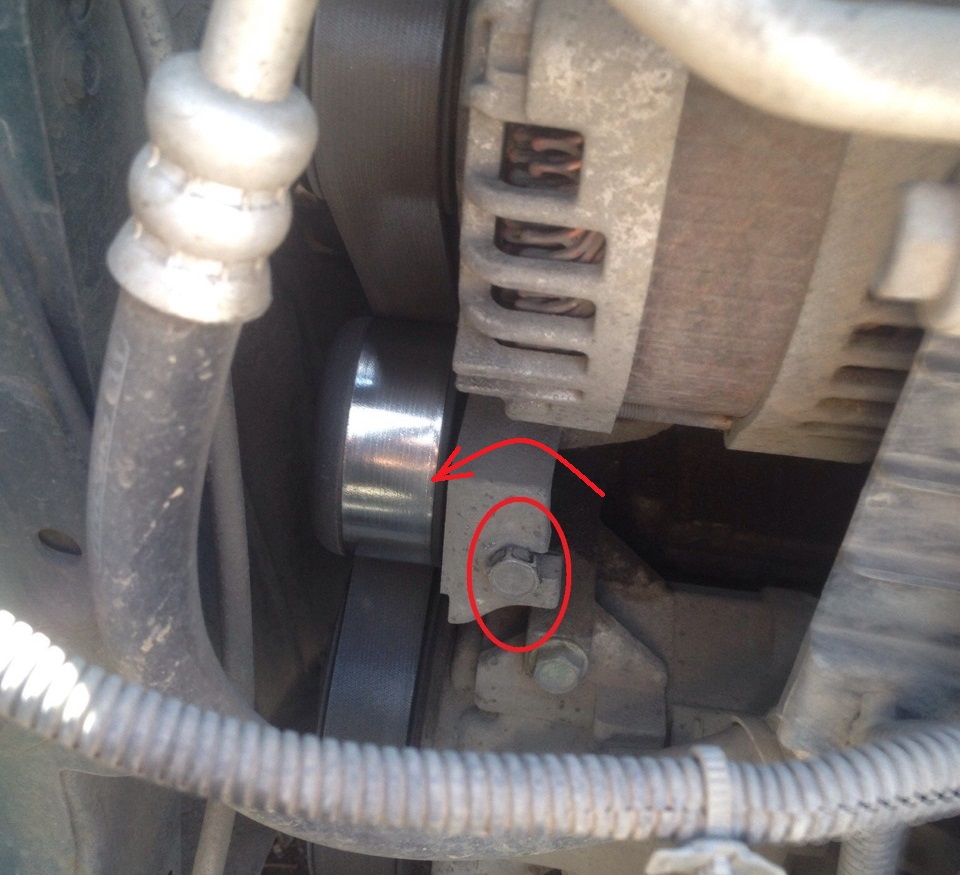

11. Вращая регулировочный болт против часовой стрелки, ослабьте натяжение ремня привода Ниссан Ноут.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

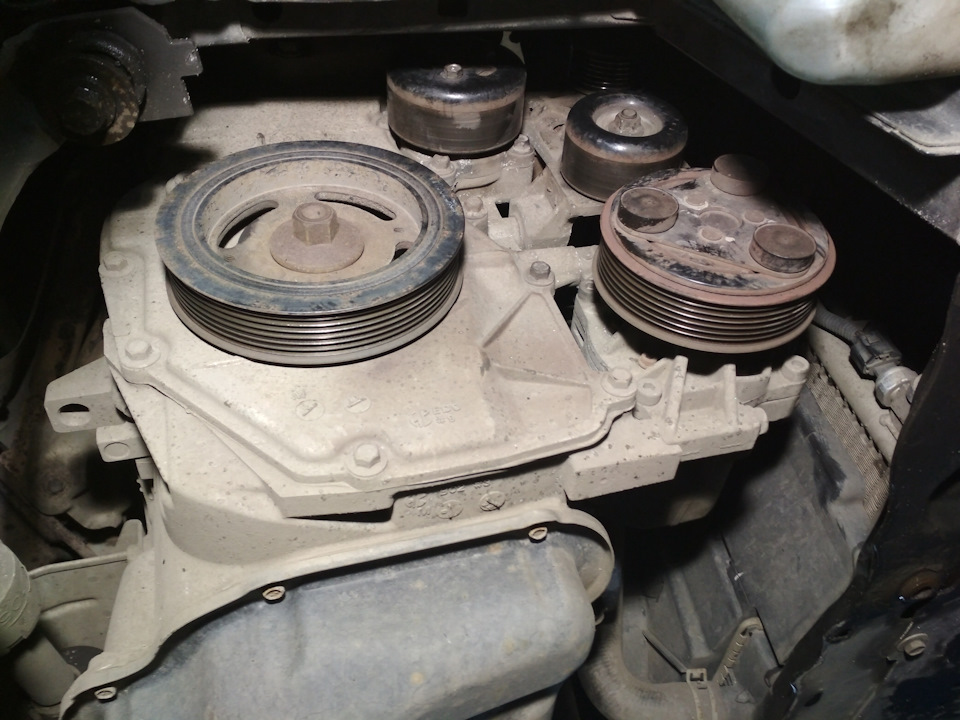

12. Снимите ремень привода вспомогательных агрегатов со шкива генератора, шкива компрессора кондиционера, водяного насоса и шкива коленчатого вала.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

Примечание:

Если ремень привода вспомогательных агрегатов снимается не для замены, пометьте стрелкой направление движения ремня при работе двигателя. Тогда, при дальнейшей сборке, будет легче установить его в том же положении.

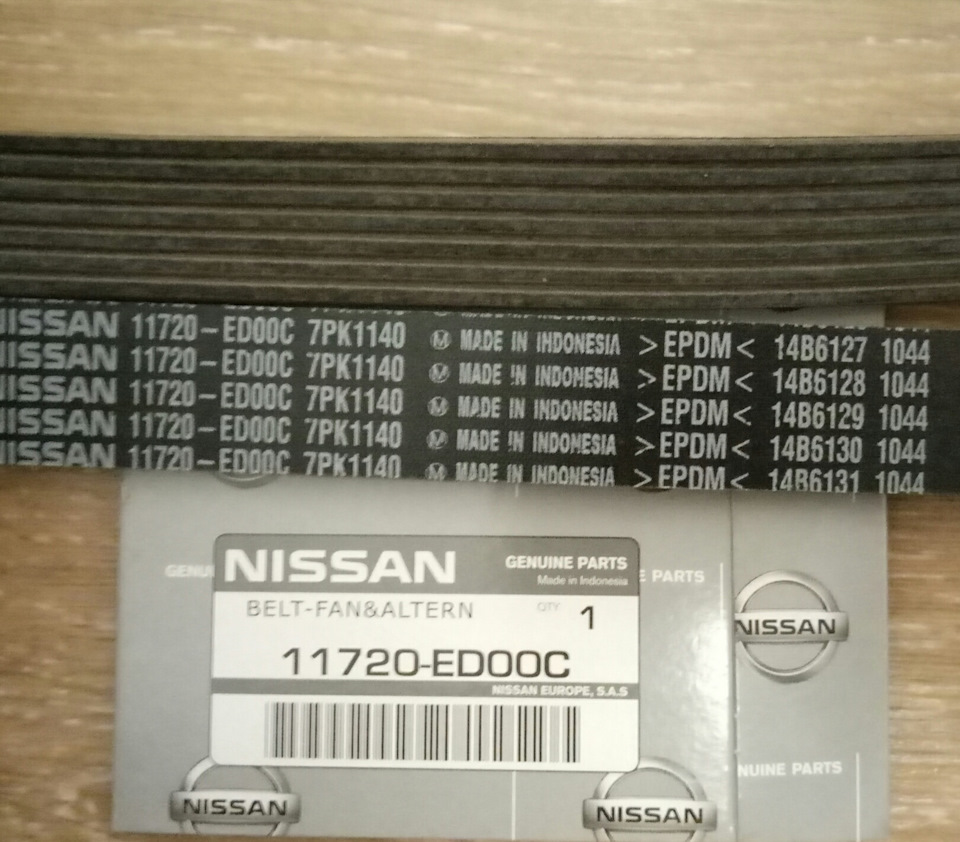

13. Замените приводной ремень двигателя Ниссан Ноут на новый.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

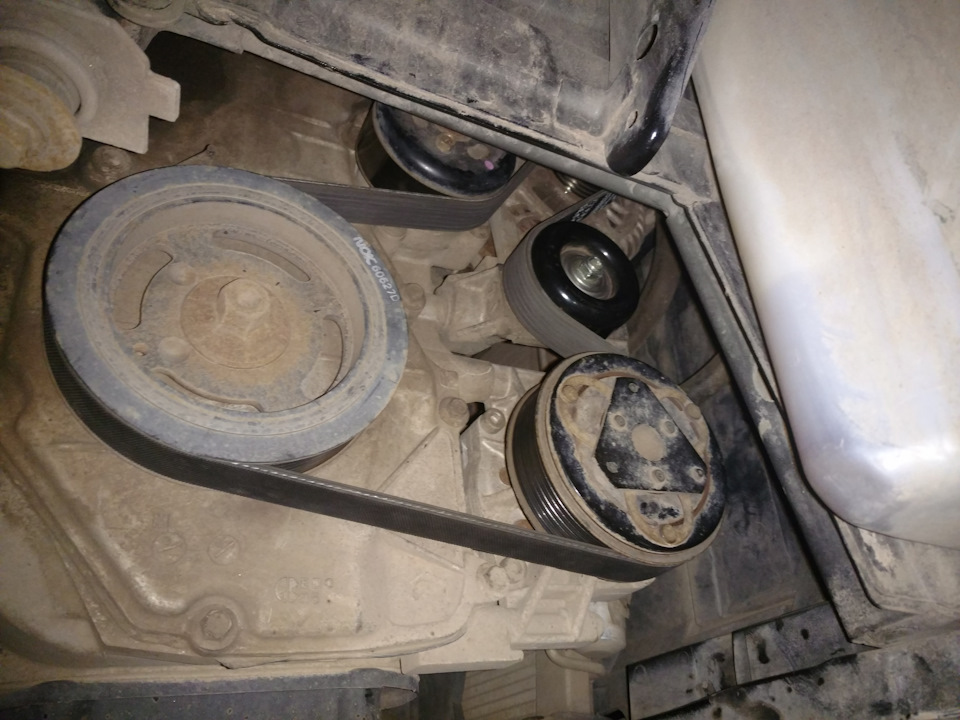

14. Установите новый ремень привода Ниссан Ноут в порядке, обратном снятию. Убедитесь в том, что при его установке клиновые дорожки совпали с ручьями шкивов и натяните его.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

15. Проверните коленчатый вал двигателя на 2 оборота или более.

16. Отрегулируйте натяжение ремня привода Ниссан Ноут: нажмите пальцем на ветвь ремня между шкивами коленчатого вала и компрессором кондиционера. При нажатии с усилием 98 H (10 кг), прогиб ремня должен составлять величину Н — 4,8-5,3 мм (старый ремень), и 4,2-4,5 мм (новый ремень).

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

Примечание:

Для измерения натяжения ремня привода вспомогательных агрегатов можно воспользоваться безменом. Установите безмен на середину ветви ремня между шкивами коленчатого вала и компрессором кондиционера. Приложите усилие в 10 кг, и измерьте прогиб ремня.

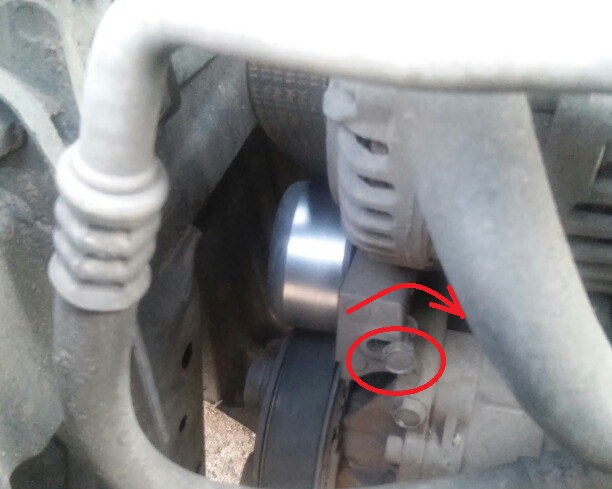

17. Если прогиб ремня больше измеренного, подтяните приводной ремень Ниссан Ноут: ослабьте затяжку гайки крепления натяжного ролика и, вращая регулировочный болт натяжного механизма по часовой стрелке, подтяните ремень.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

18. Повторно проверьте натяжение ремня привода вспомогательных агрегатов.

Источник: carpedia.club
