Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

Инструменты:
Отвертка плоская средняя
1 шт.
Торцевая головка 10 мм
1 шт.
Пассатижи
1 шт.
Детали и расходники:
Дроссельная заслонка Nissan 16119AX00A
1 шт.
Ветошь
1 шт.
Жидкость для чистки карбюраторов
1 шт.
Тканевые перчатки
1 шт.

Снятие дроссельного узла двигателя Ниссан Ноут

1. Откройте капот и установите его на упор.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

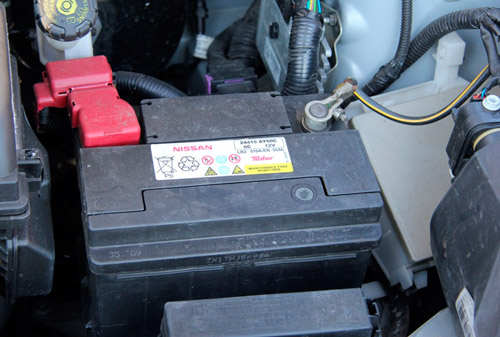

2. Головкой на 10 мм отверните провод от «отрицательной» клеммы аккумуляторной батареи.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

3. Подденьте отверткой и извлеките 2 фиксатора крепления воздухозаборника к передней поперечине рамки радиатора.

Снятие и установка воздухозаборника двигателя Nissan Note 2004 - 2012

4. Поверните патрубок воздухозаборника на 90º вверх и на себя.

Снятие и установка воздухозаборника двигателя Nissan Note 2004 - 2012

5. Вытяните воздухозаборник из корпуса воздушного фильтра.

Снятие и установка воздухозаборника двигателя Nissan Note 2004 - 2012

Снятие и установка воздухозаборника двигателя Nissan Note 2004 - 2012

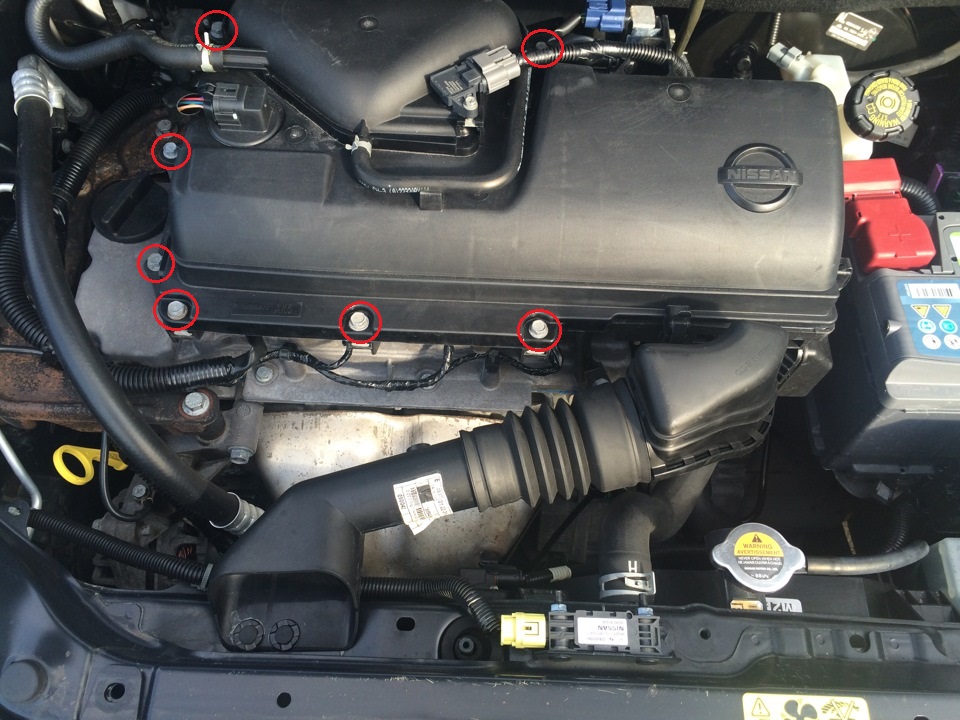

6. Головкой 10 мм выверните 7 болтов крепления корпуса воздушного коллектора.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

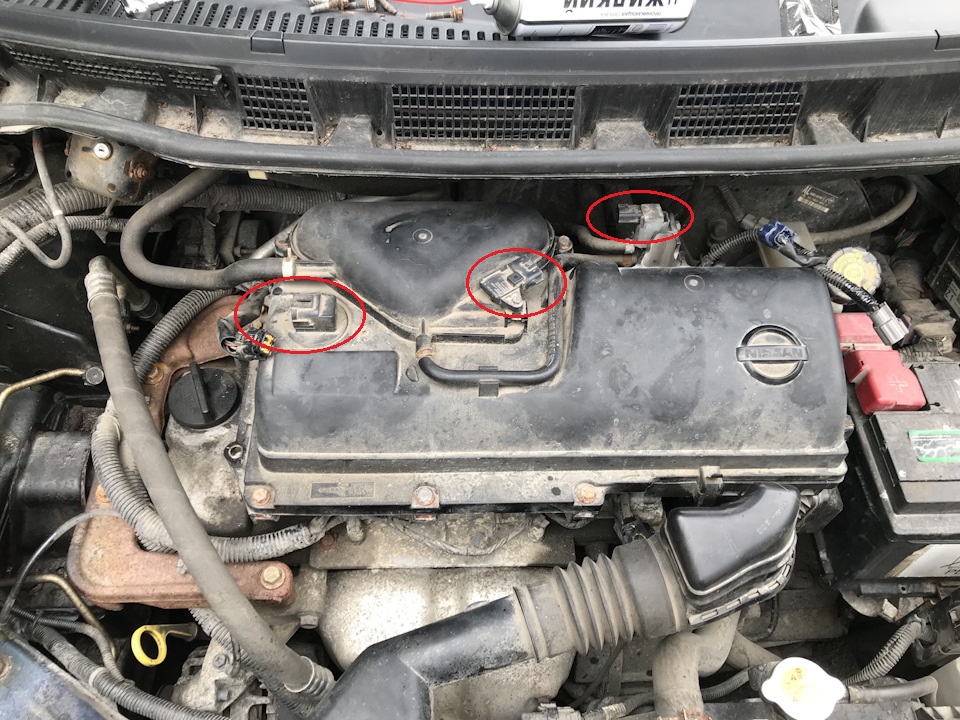

7. Отсоедините 3 электрические разъемы, подходящие к воздушному коллектору.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

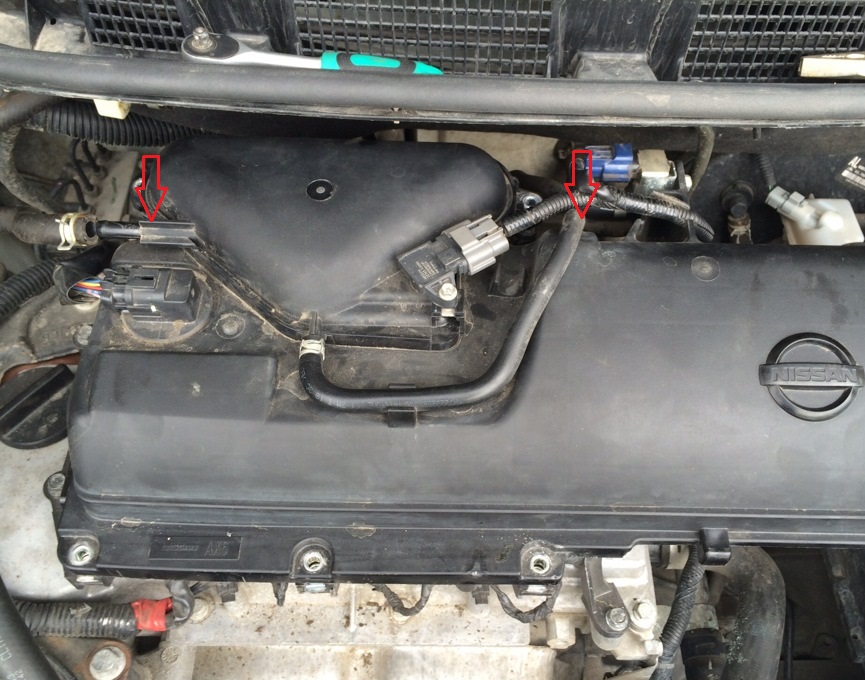

8. Отсоедините 2 патрубка, подходящие к воздуховоду.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

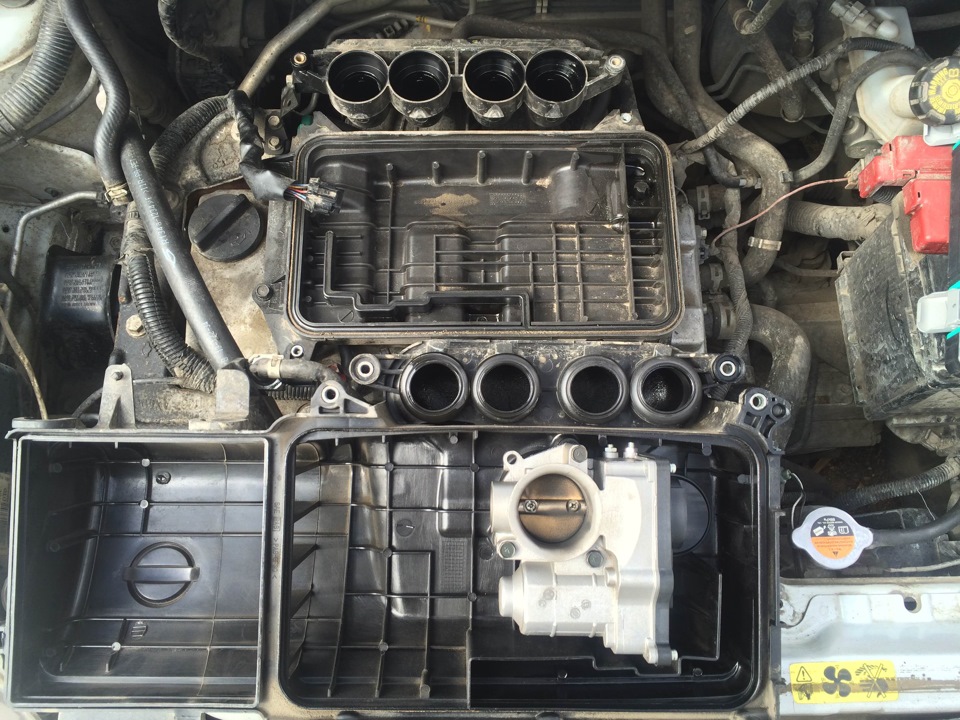

9. Снимите крышку воздушного фильтра с патрубков впускной трубы и разверните.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

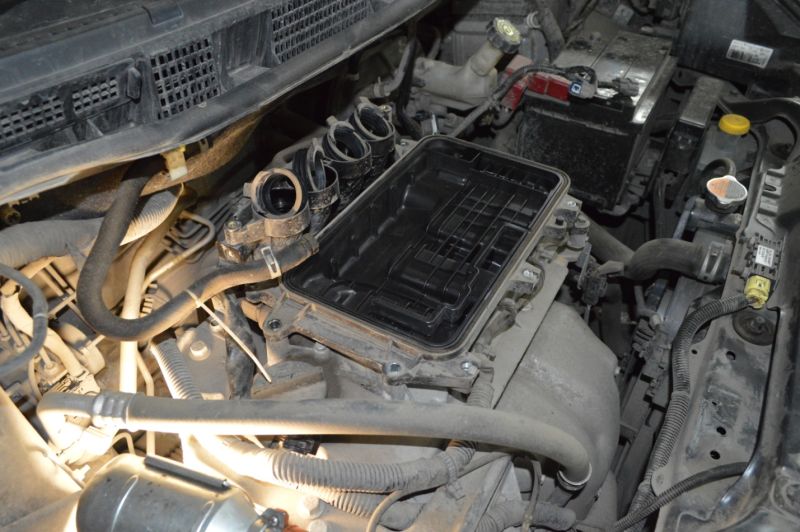

10. Накройте впускные каналы чистой ветошью.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

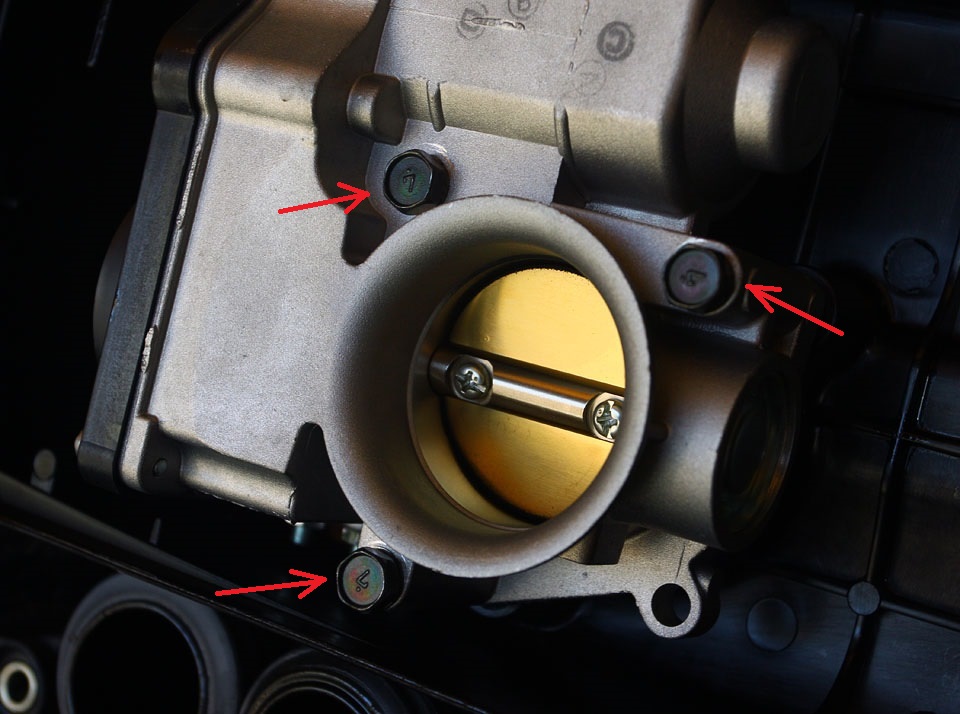

11. Выверните 3 болта крепления дроссельного узла Ниссан Ноут к внутренней стороне крышки воздушного коллектора.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

12. Отсоедините колодку жгута проводов от дроссельного узла.

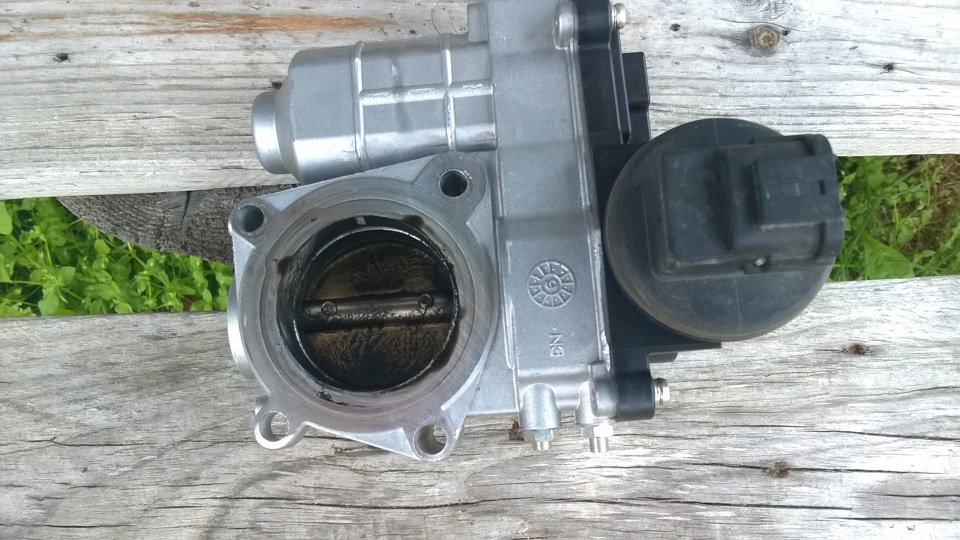

13. Снимите дроссельный узел Ниссан Ноут.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

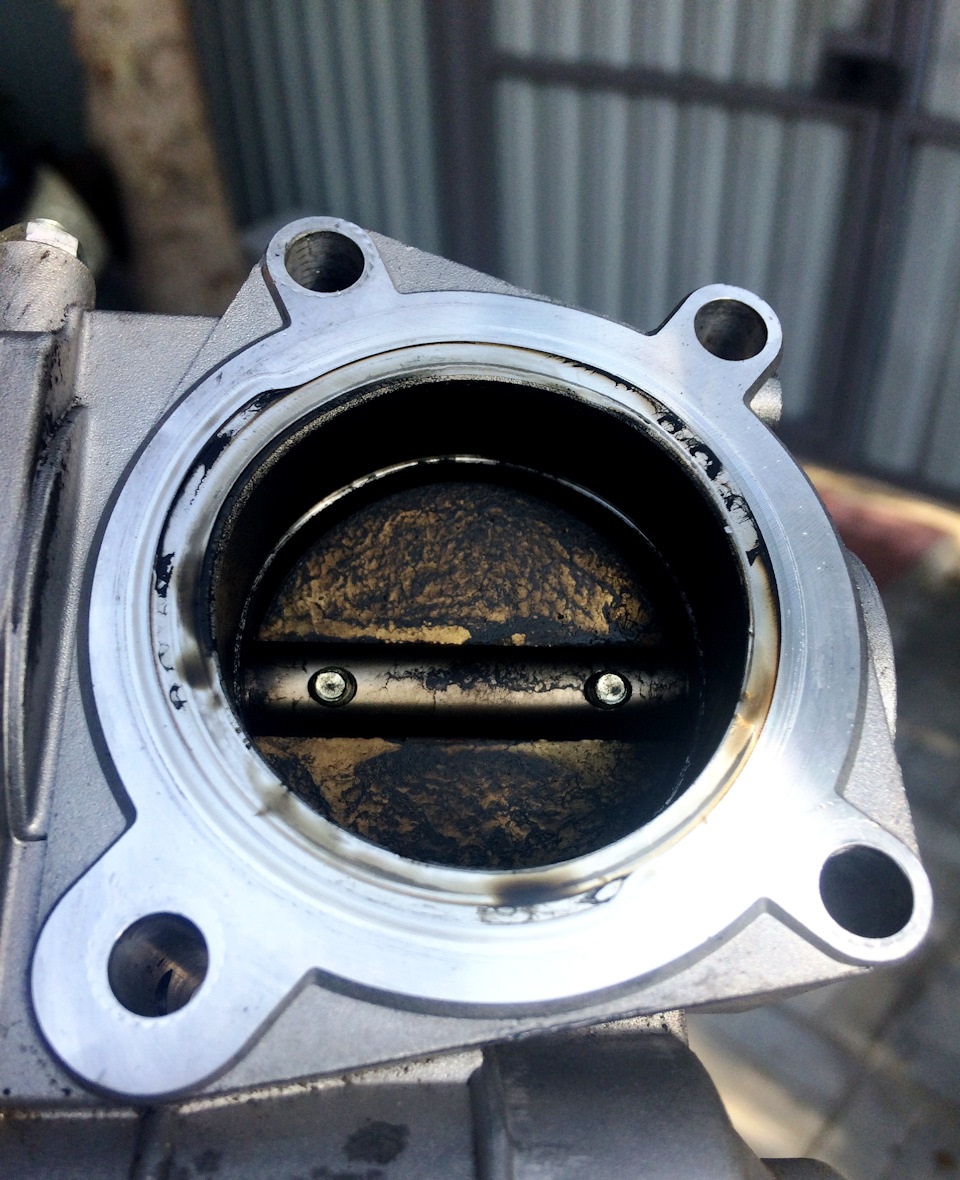

14. Если дроссельный узел был снят не для замены, очистите его от загрязнений с помощью жидкости для чистки карбюраторов. Протрите ветошью.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

15. Установите дроссельный узел Ниссан Ноут в порядке, обратном снятию.
