Замена элементов подвески системы выпуска отработавших газов Волга ГАЗ 31105

Инструменты:

• гаечный ключ рожковый 12 мм
• гаечный ключ рожковый 13 мм
• насадка на вороток 12 мм
• вороток 3/4"

Детали и расходники:

• жидкость WD 40

Примечания:

Заменить элементы подвески можно не разъединяя трубы системы выпуска отработавших газов. Работу выполняем на смотровой канаве или эстакаде, дождавшись пока выпускная труба и глушитель остынут до безопасной температуры.

1. Обрабатываем резьбовые соединения проникающей жидкостью WD 40 или керосином.

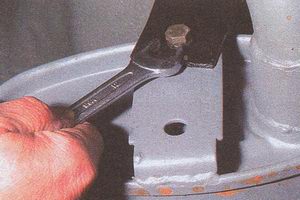

2. Ключом «на 13» отворачиваем гайку болта крепления ремня подвески к кронштейну выпускной трубы основного резонатора, удерживая болт головкой «на 12», и тем же ключом отворачиваем гайку крепления ремня к кузову автомобиля ГАЗ 31105.

3. Снимаем ремень подвески вместе с уголком.

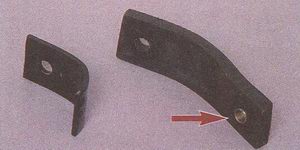

4. Под уголком в отверстии ремня установлена дистанционная втулка. При установке нового ремня деформированную или поврежденную коррозией втулку следует заменить.

5. Устанавливаем ремень подвески выпускной трубы основного резонатора в обратной последовательности.

6. Ключом «на 12» отворачиваем болт крепления кронштейна к глушителю.

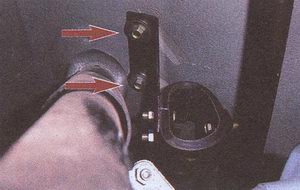

7. Головкой «на 12» отворачиваем два болта крепления кронштейна подвески глушителя к кузову автомобиля ГАЗ 31105.

8. Снимаем с кронштейна четыре резиновых подушки (по две на каждое отверстие) вместе с двумя дистанционными втулками.

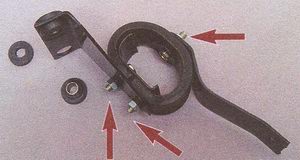

9. Ключом «на 13» отворачиваем гайки трех болтов крепления кронштейнов к ремню подвески, удерживая болты головкой «на 12».

10. Разбираем подвеску глушителя. Заменяем неисправные и поврежденные детали.

11. Устанавливаем подвеску глушителя в обратной последовательности.

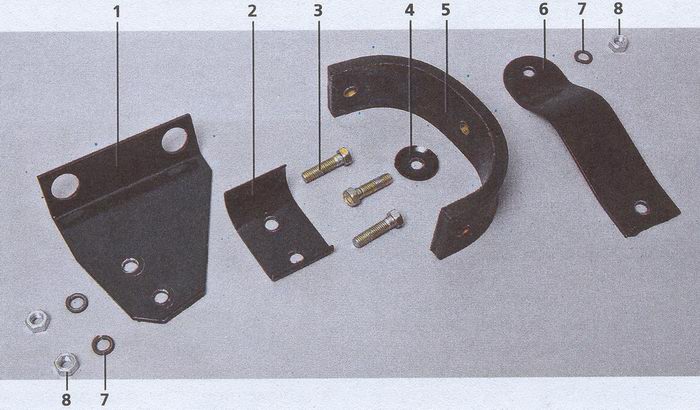

Элементы подвески глушителя Волга ГАЗ 31105:

1 — кронштейн подвески; 2 — накладка; 3 — болт; 4 — тарельчатая шайба; 5 — ремень; 6 — кронштейн глушителя; 7 — пружинная шайба; 8 — гайка

В статье не хватает:

• Фото деталей и расходников
• Качественных фото ремонта
