Замена фар Mitsubishi Lancer

В общем подключаем оригинальные биксеноновые фары.

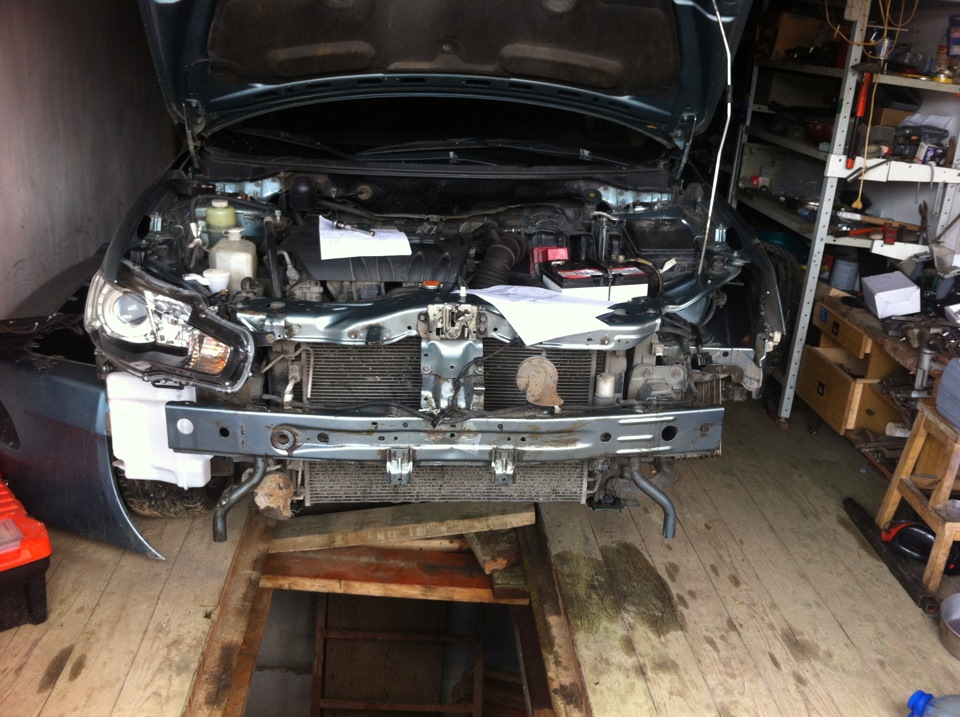

Скидываем бампер:

1. 2 болта на нижней решетки, верх весь пластик, 2 клипсы низа подкрылка

+ 2 клипса арки подкрылка + болт арки через него заходит бампер, низ защита+пластик пыльник.

2. Скидываем бампер (отсоединив клеммники)

Меняем фары:

1. Скидываем питание фары

2. откручиваем фару 3 болта+клипса (следите за клипсой)

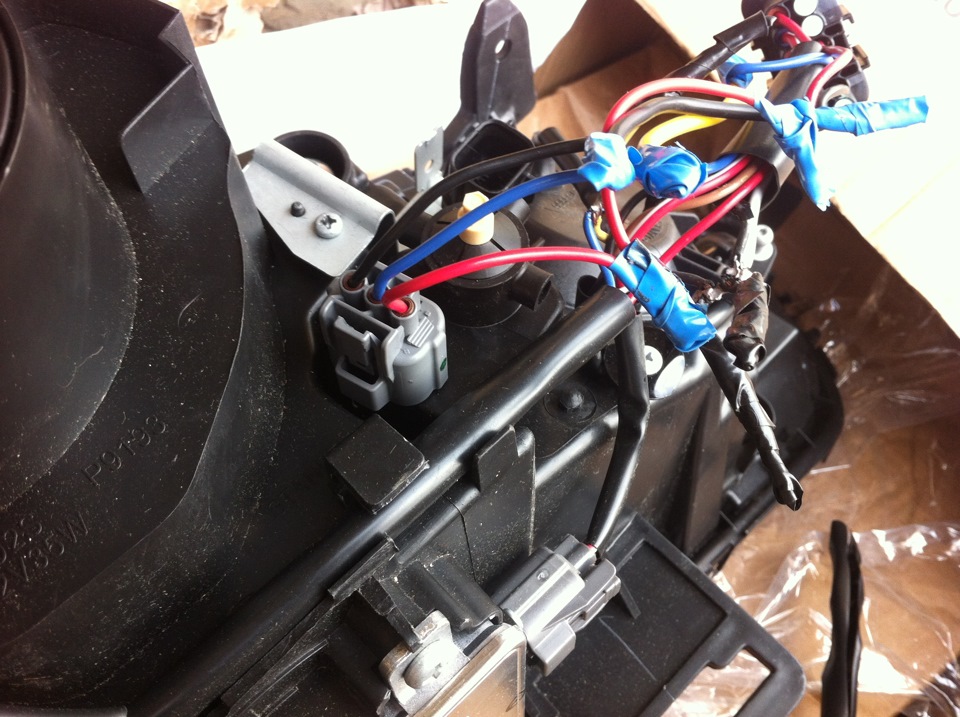

Дальше пайка на самой фаре:

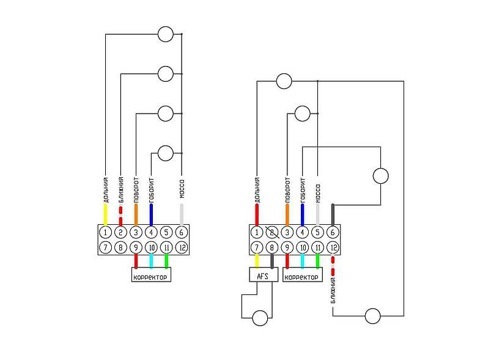

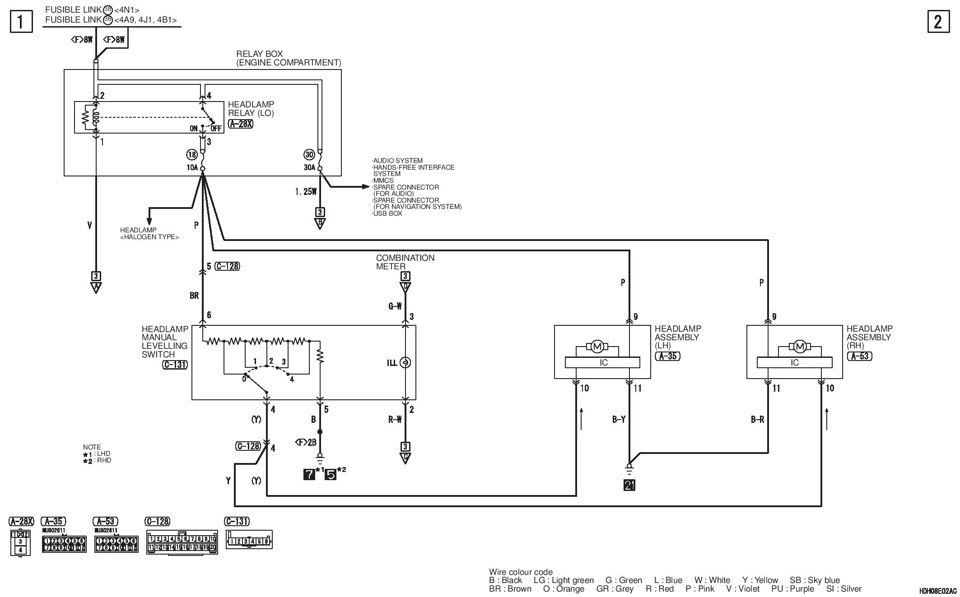

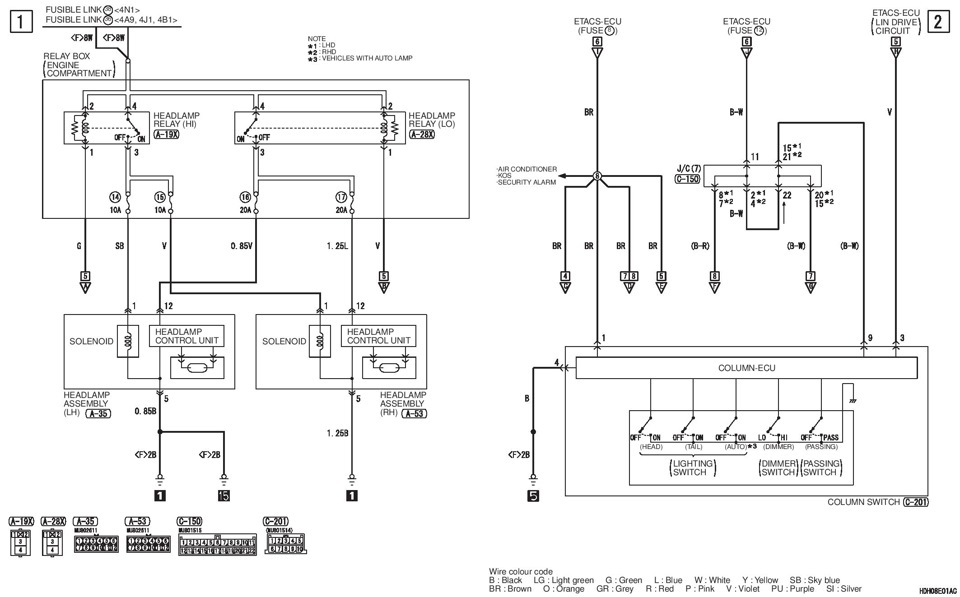

На фаре есть 2 колодки для подключения в одной 3 контакта(это корректор). В другой (12 контактов).

1. Снимаем кронштейн клеммных колодок

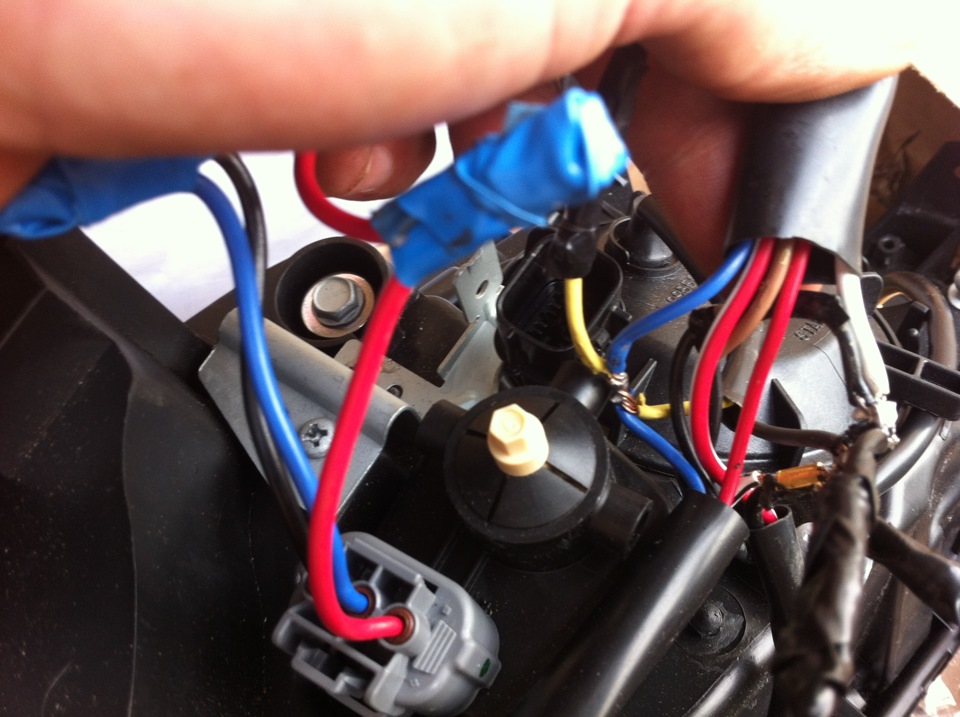

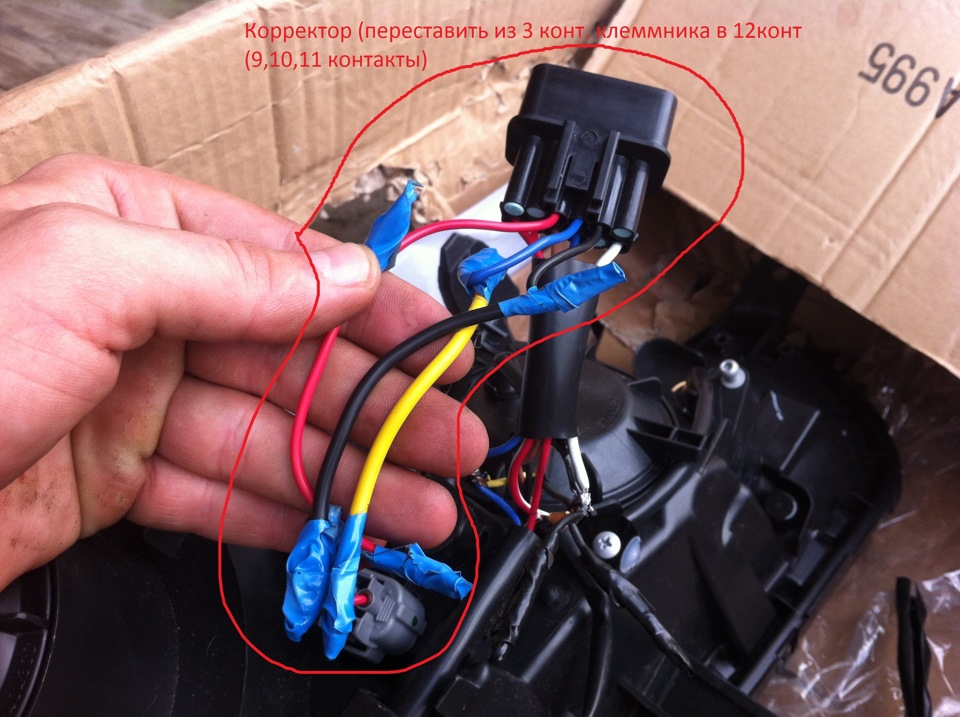

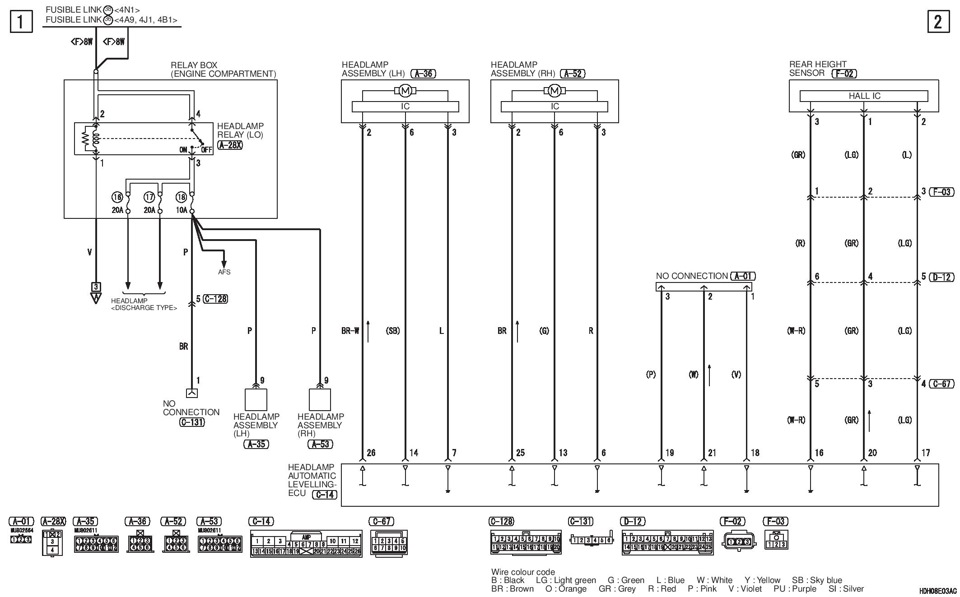

2. Разбираем 3 контактную колодку удлиняем каждый провод и пихаем в 12 конкт колодку. контакты 9,10,11 и будет работать ручной корректор)

Все нижеследующие делать в 12конт фишке на фаре

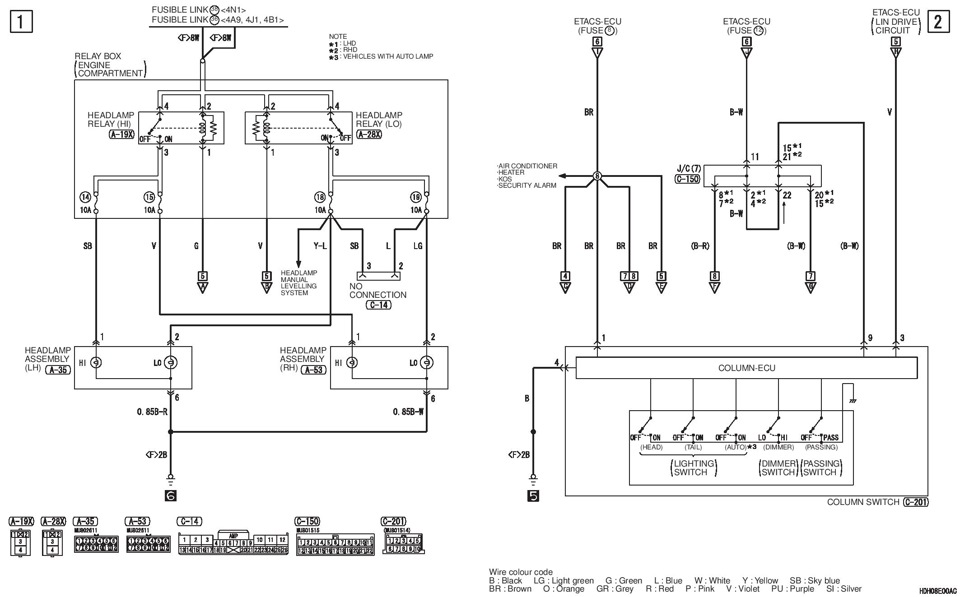

3. 12 контакт переставляем на 2ой контакт(это ближний свет)

4. 5 контакт меняем с 6 контактом(это земля)

5. 5 контакт паяем с 6 контактом(иначе не будет фурычить поворотник)

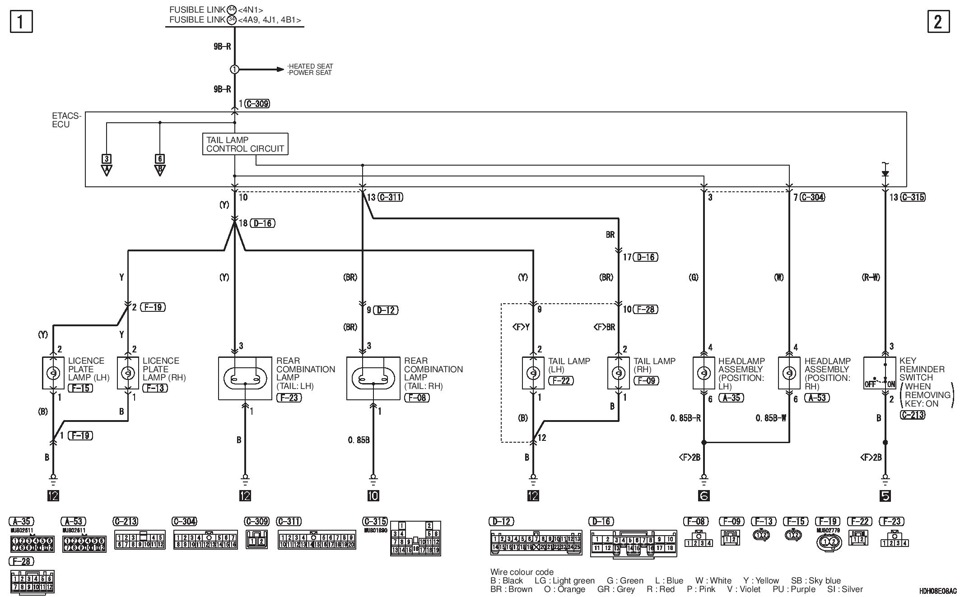

6. Остается поворотник и габарит тут все без изменений. Делать ничего не надо.

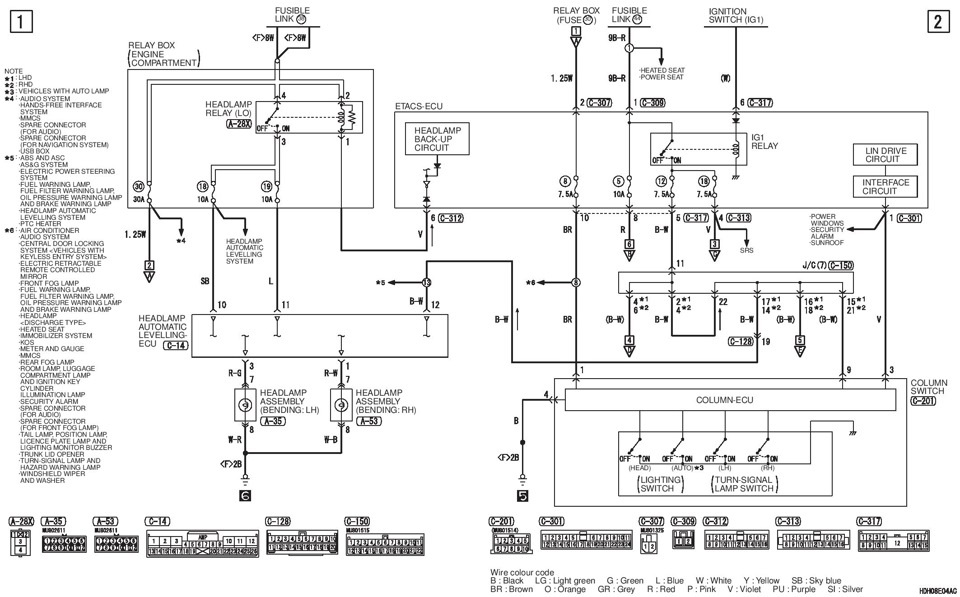

7. И тут мы сделали все кроме AFS(лампа включается принудительно при повороте руля…надо покупать детали. бла бла бла…чтоб работало надо залить сверху еще тыщ 12)

8. Варианты подключения AFS:

Чтобы работал с поворотником

Чтобы работал вместе с габаритом

Чтобы работал с ближним или дальним светом фар

Я выбрал с габаритом дабы сделать подобие кривых DRL. Взял питание с габарита и подпоялся к питанию AFS землю подпоял к земле. Отсоединил фишки питания ламп AFS буду вставлять туда светодиоды чтобы все правильно работало.

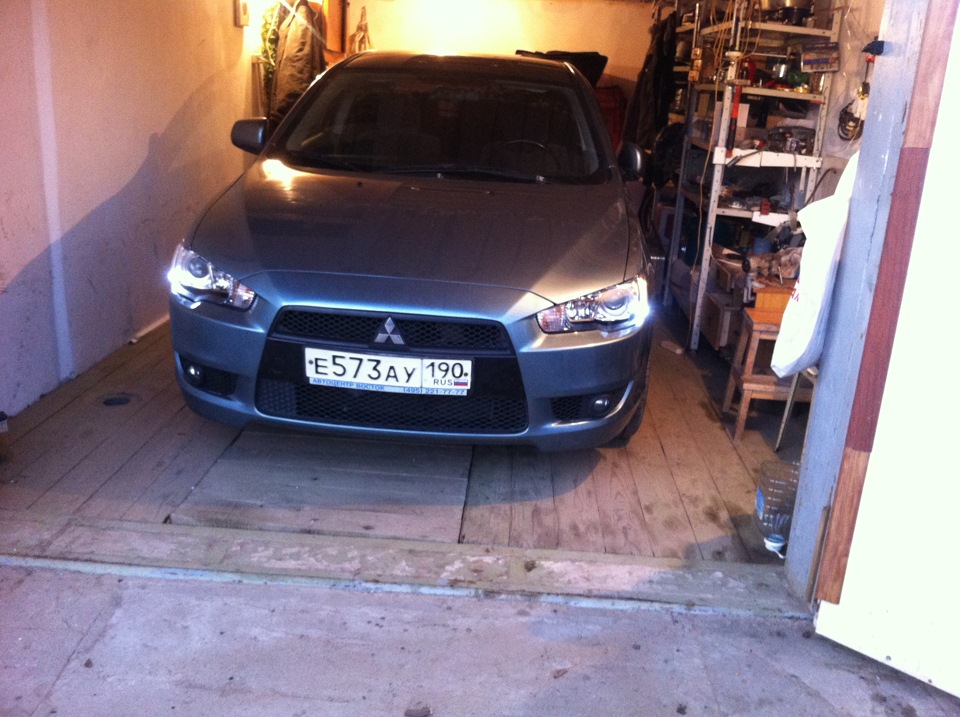

Дальше собираем едем на СТО выправляем угол наклона фар и радуемся…
