Замена фары дневного холодного освещения.

Детали и расходники:

• Провод 4м 400тг
• Корпус предохранителя 300тг
• Предохранитель 50тг

Пояснение:

"Е1" - выключатель света фар.

"Т17a" - разъем 17и контактный.

"/3" - третий пин на разъеме.

"Т10b" - разъем 10и контактный на фаре.

"/4" - четвертый пин на разъеме.

Примечание:

На разъеме все пины подписаны — внимательно изучаем его маркировку.

1. С выключателя Е1 (колодка Т17а, 3й пин) тянем провод в блок предохранителей в 17е гнездо, либо вставляем где-нибудь предохранитель на 7.5А.

2. От предохранителя тянем провод к фарам слева и справа Т10b/4 (10и контактный разъем, 4й пин).

3. Можно установить выключатель ДХО: выключатель 5J0 941 503 W HS, разъем к выключателю 8N0 971 636, ставить вразрез провода идущего на 17й предохранитель.

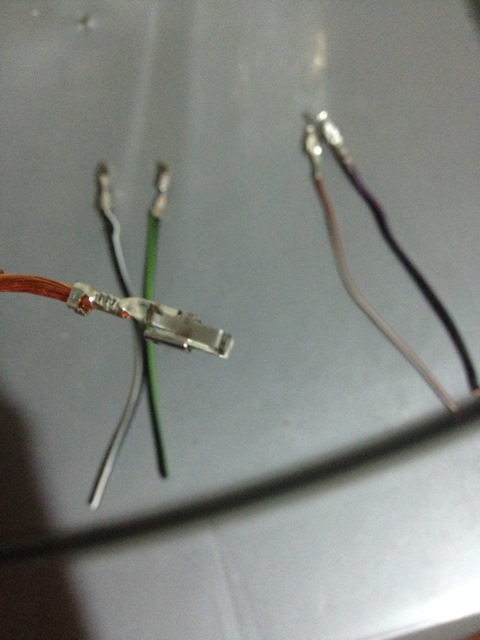

4. Снимаем выключатель света фар, отстегиваем фишку и смотрим на 3й пин в 17 контактном разъёме. Если он пустой - добавляем провод в 3й пин.

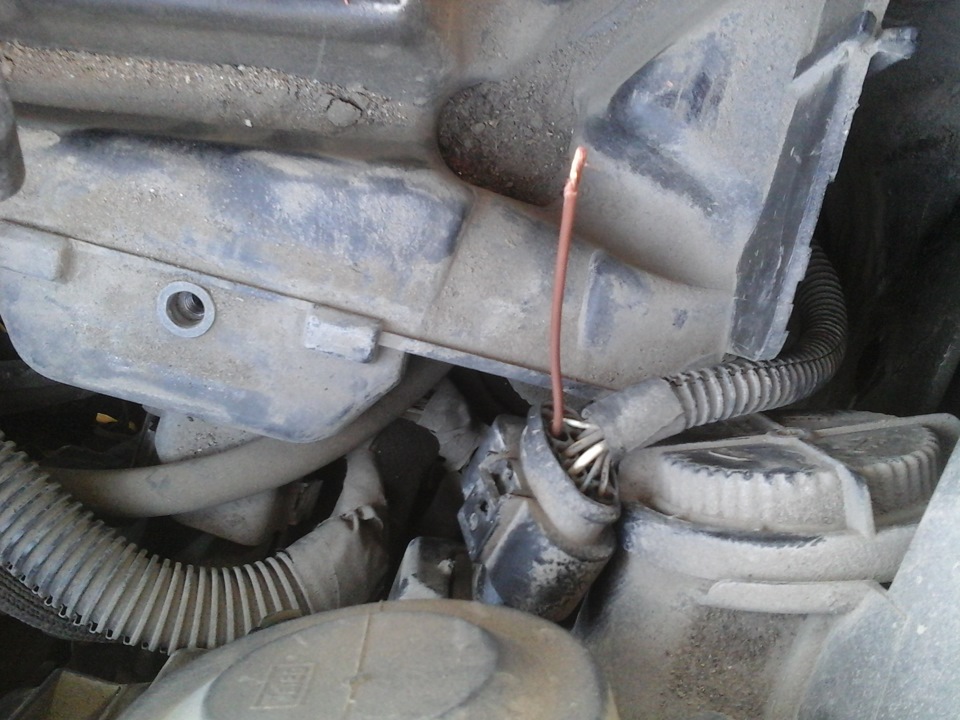

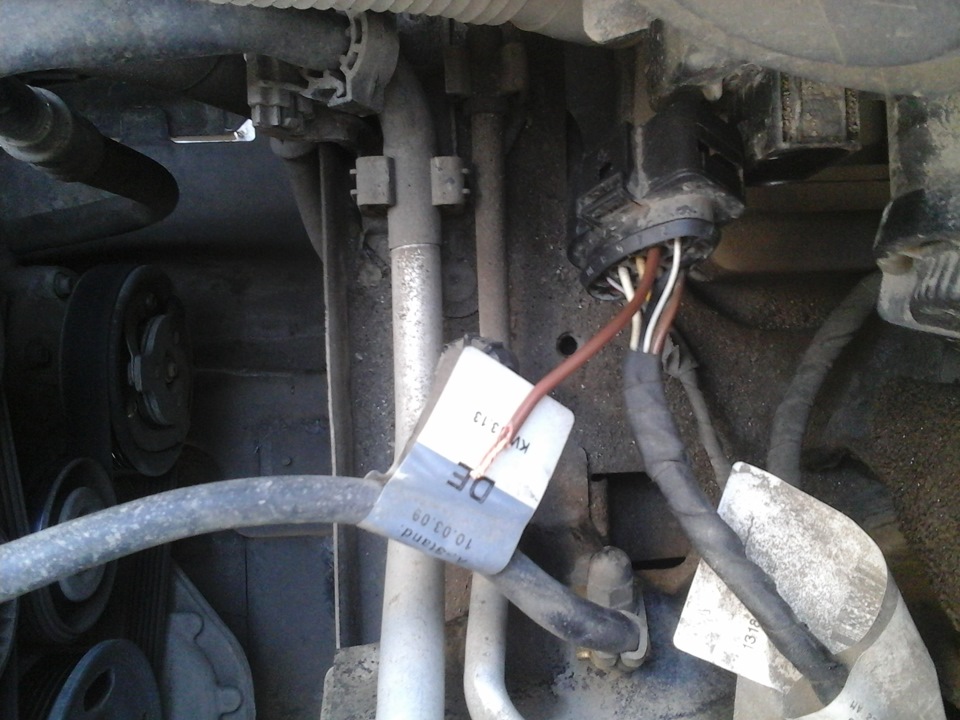

5. После этого снимаем на передних фарах разъем 10и контактный где 4й пин тоже пустой. Туда и проводим провод.

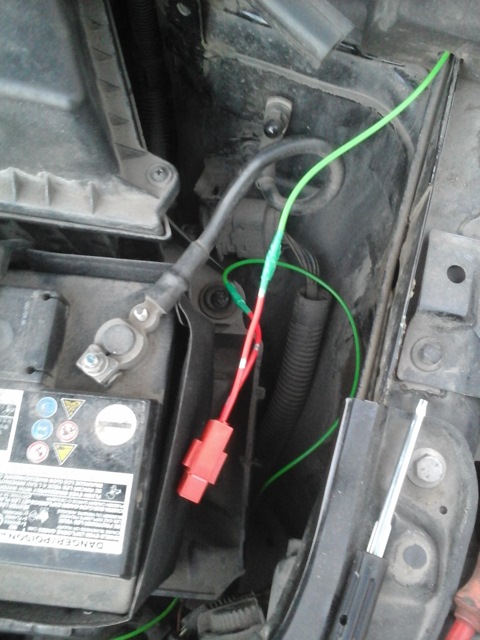

6. Далее соединяем провода под капотом и ставим на нее предохранитель 7,5 ампер.

7. В разрез провода ставим предохранитель на 7,5 ампер.

8. Проводим провод через крыло и под дверь в торпеду.

9. Соединив и заизолировав все провода начинаем проверку.
