Замена главного тормозного цилиндра Skoda Octavia

Инструмент:

• Ключ на 13
• Шприц

Детали и расходники:

• Уплотнительное кольцо

Компоненты главного тормозного целиндра:
1 - толкатель поршня.
2 - фланец крепления цилиндра.
3 - датчик включения стоп-сигнала (с октября 2005 года).
4 - электрический разъем датчика.
5 - корпус тормозного цилиндра.
6 - болт крепления датчика.
Главный тормозной цилиндр Шкода

1. Отсоедините провода от клемм аккумуляторной батареи и снимите батарею.

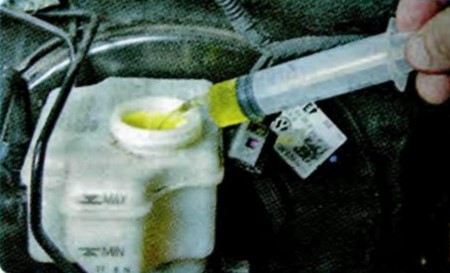

2. Отверните пробку бачка главного тормозного цилиндра и откачайте тормозную жидкость из бачка, например, шприцем.

Примечание:
Дальнейшие операции для наглядности показаны при снятых бачке главного тормозного цилиндра и воздухоподводящем патрубке.

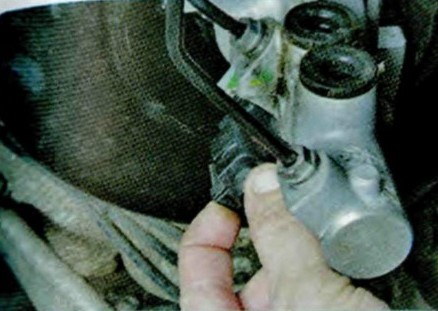

3. На автомобиле выпуска после октября 2005 года нажмите на фиксатор.

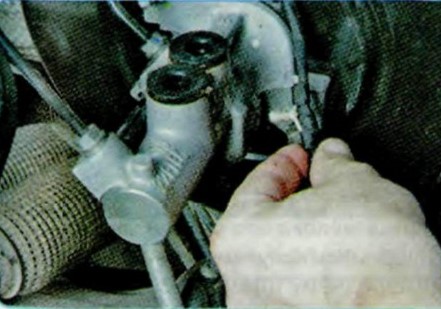

4. Отсоедините колодку жгута проводов от электрического разъема 4 датчика 3 включения стоп-сигналов.

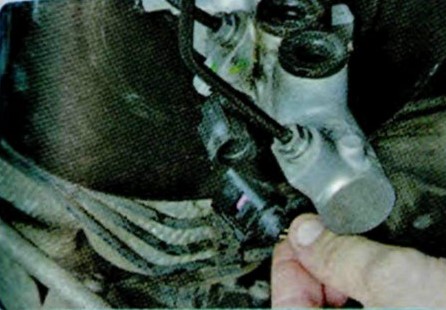

5. Преодолевая усилие фиксатора, выньте держатель жгута проводов.

6. Отведите жгут проводов в сторону.

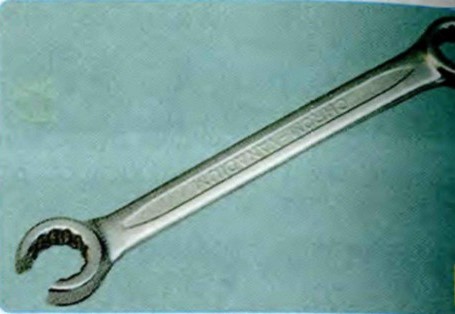

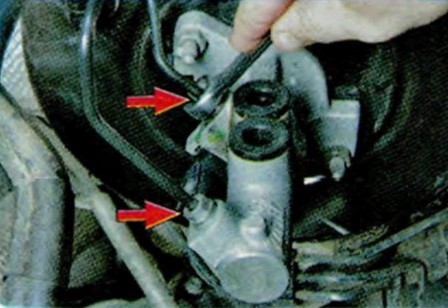

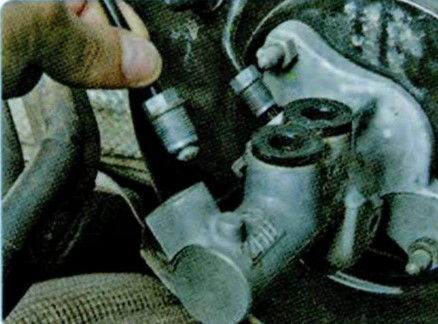

7. С помощью специального ключа для тормозных трубопроводов отверните гайки крепления тормозных трубок к главному тормозному цилиндру.

8. Отведите трубки в сторону.

Полезный совет:
Заглушите трубопроводы любым доступным способом (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.

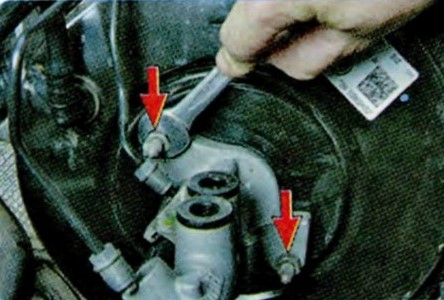

9. Отверните две гайки фланца 2 крепления главного тормозного цилиндра Шкода к вакуумному усилителю тормозов...

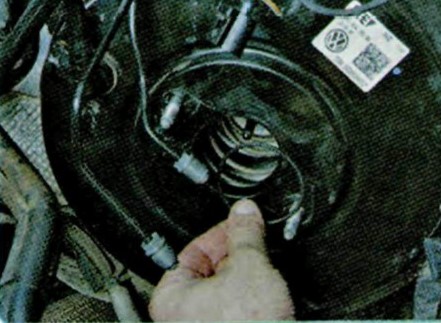

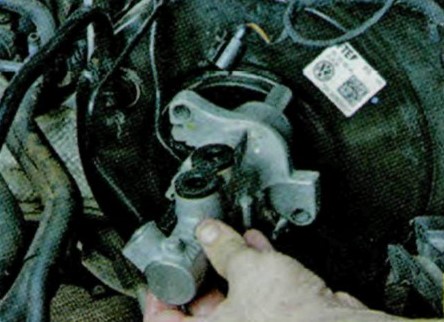

10. Снимите главный тормозной цилиндр.

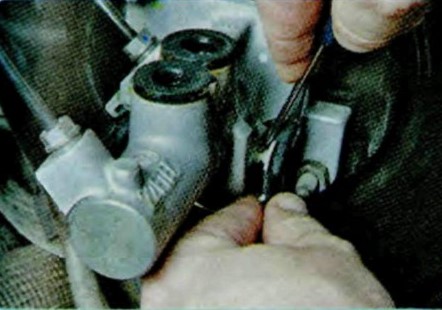

11. Извлеките уплотнительное кольцо.

Предупреждение:
Повторное использование уплотнительного кольца не допускается, замените его новым.

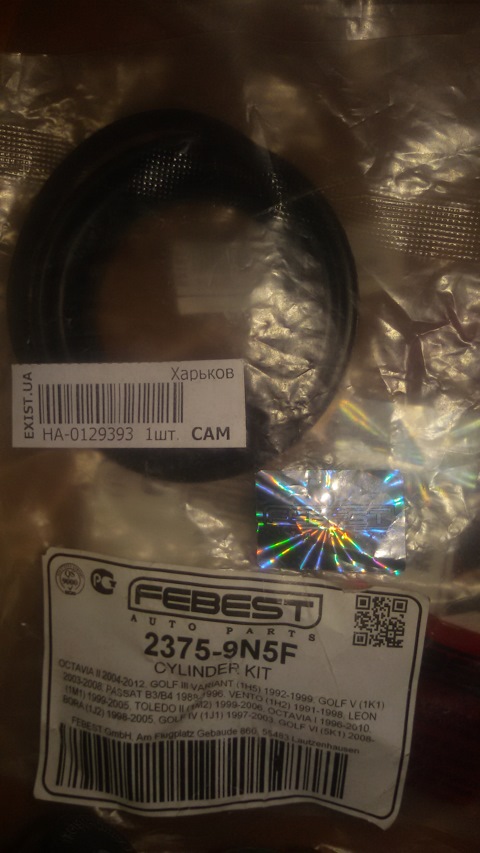

2375-9N5F CYLIDER KIT

12. Перед установкой бачка вставьте в отверстие главного тормозного цилиндра соединительные втулки. Затем установите бачок, вставив его патрубки в соединительные втулки усилием руки до упора, и закрепите штифтом.

13. Установите главный тормозной цилиндр Шкода Октавия и все детали в порядке, обратном снятию, залейте тормозную жидкость и удалите воздух из системы.
