Замена колодок Мазда 3 2003 — 2009

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
1 - 3 часа
Автосервисы рядом

Инструменты:

  • Упор (башмак) противооткатный
  • Опорные стойки
  • Отвертка плоская большая
  • Отвертка плоская средняя
  • Домкрат винтовой
  • Шестигранный ключ 7 мм
  • Балонный ключ
  • Гаечный ключ рожковый 14 мм
  • Щетка металлическая
  • Специальное приспособление для вдавливания поршней (09581-11000)

Детали и расходники:

  • Ветошь
  • Тканевые перчатки
  • Резиновая груша или шприц
  • Медная смазка
  • Очиститель тормозов
  • Тормозная жидкость DOT 3 или DOT 4
  • Пружина тормозного суппорта — BP4K-33-233
  • Втулки направляющих пальцев — Mazda DDY2-33-69X
  • Колодки тормозные задние — Mazda C2Y3-26-48ZA (комплект)
  • Колодки тормозные передние — Mazda BPYK-33-23ZA9C или Mazda BPYK-33-23ZC9 (комплект)

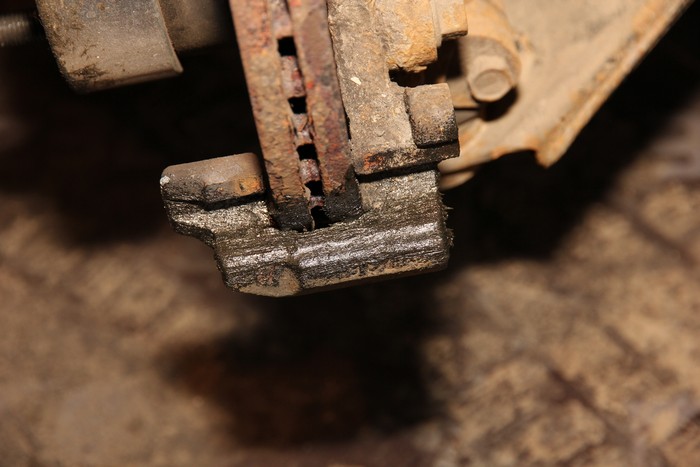

Периодичность замены колодок Мазда 3

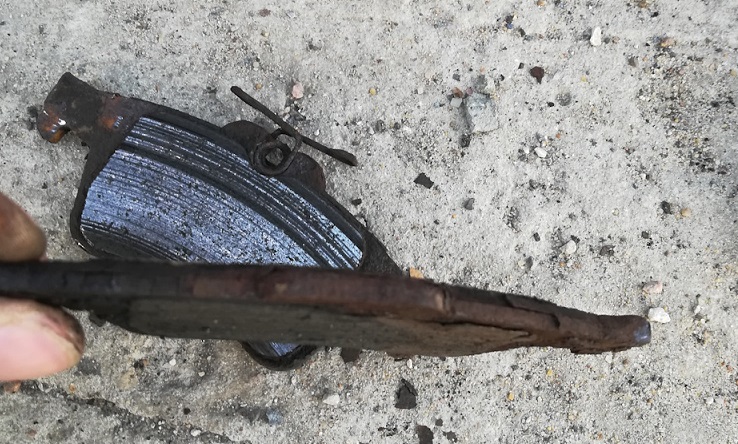

У тормозов нет рекомендуемого графика обслуживания. Ресурс передних колодок зависит не столько от их качества, сколько от манеры вождения. Задние могут протянуть от 50 до 70 тысяч, а передние изнашиваются уже к 30-й тысяче. Минимальная толщина фрикционной накладки должна быть не менее 3 мм.

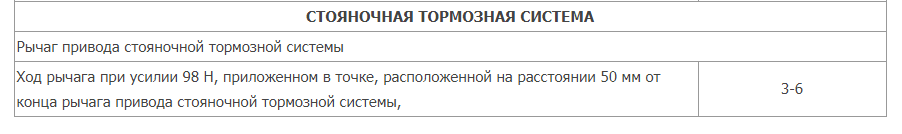

Технические характеристики компонентов тормозной системы

Замена колодок Мазда 3

Замена колодок Мазда 3

Примечание:

Замена передних или задних колодок Мазда 3 всегда проходит попарно. Чтобы обеспечить хорошую работу механизма и равномерное  распределение тормозных усилий, уровень износа должен быть одинаковым. Если диагностика покажет, что детали имеют разный уровень износа, необходимо не только определить и устранить причину этого, но и заменить нерабочие детали.

Принцип замены колодок на Мазда 3 с левой и правой сторон одинаковый.

Замена передних колодок Мазда 3. Порядок выполнения работ:

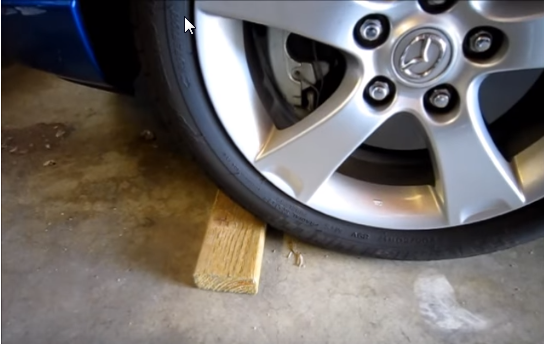

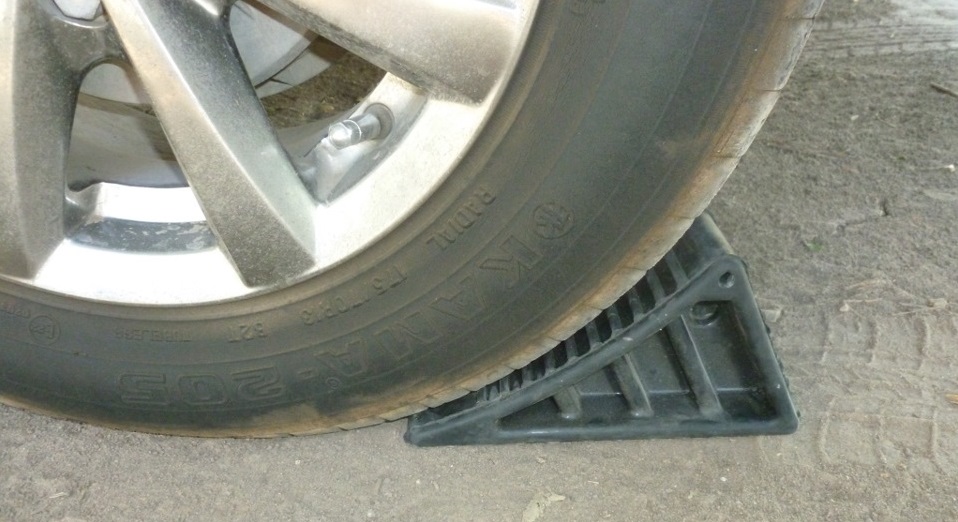

1. Затормозите автомобиль стояночным тормозом. Под колеса положите противооткатные упоры.

Замена колодок Мазда 3

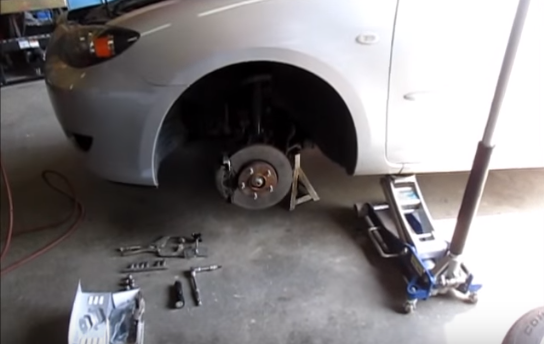

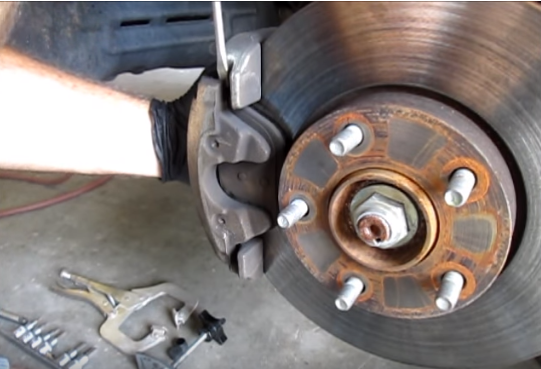

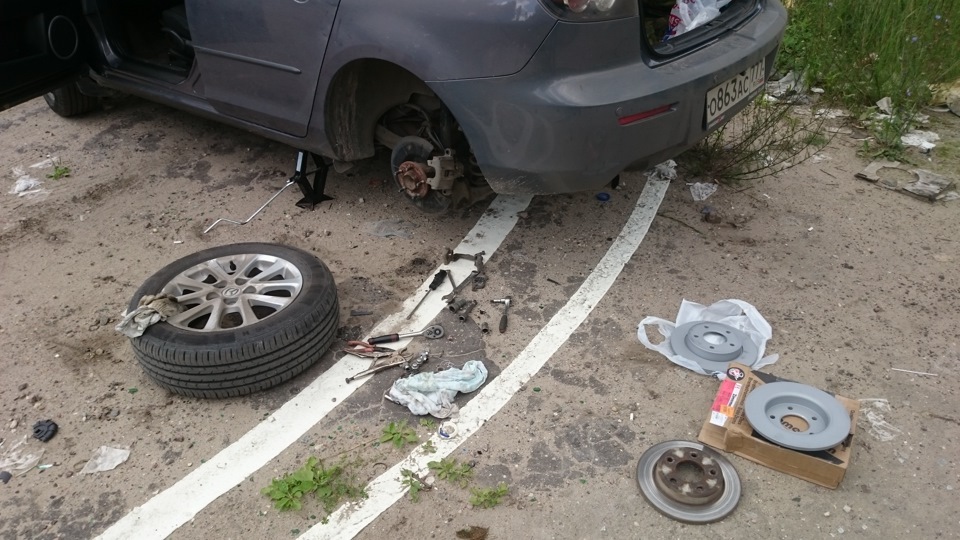

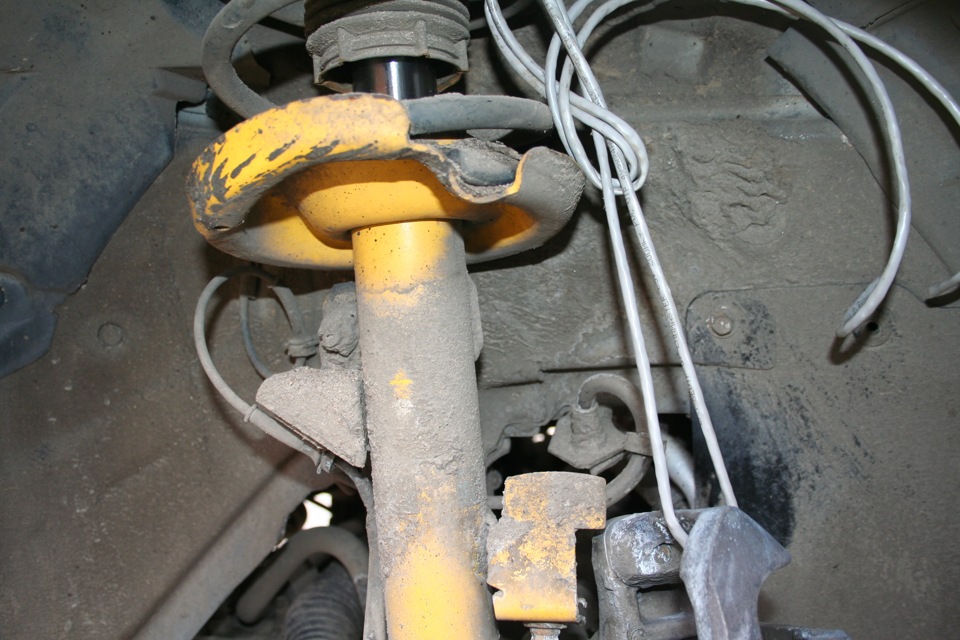

2. Приподнимите домкратом переднюю часть автомобиля. Дополнительно зафиксируйте его надежными опорами. Снимите колесо.

Замена колодок Мазда 3

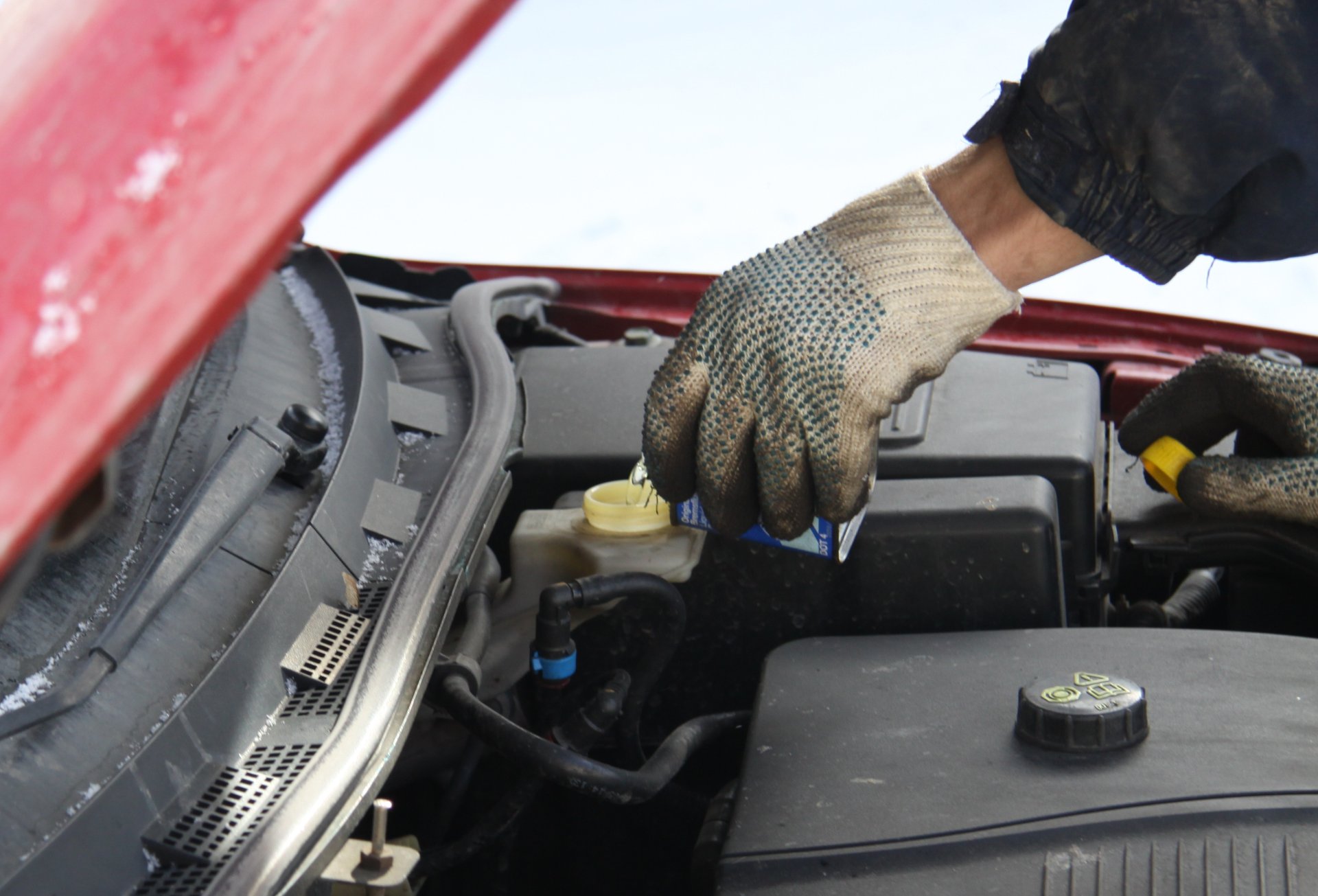

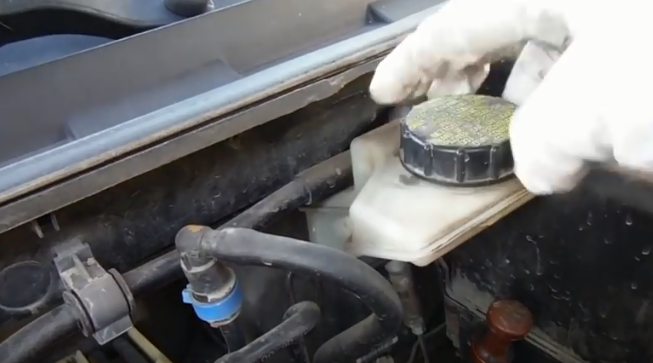

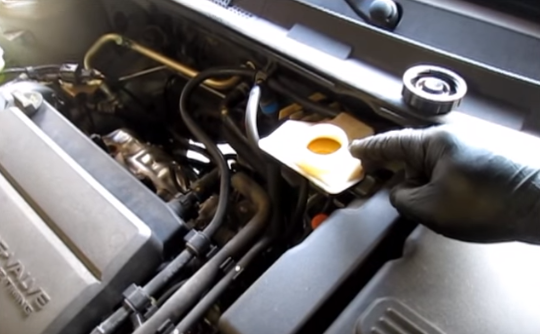

3. Под капотом откройте крышку бачка сцепления и тормозов. Проверьте уровень жидкости. Если нужно, отберите шприцем лишнее.

Замена колодок Мазда 3

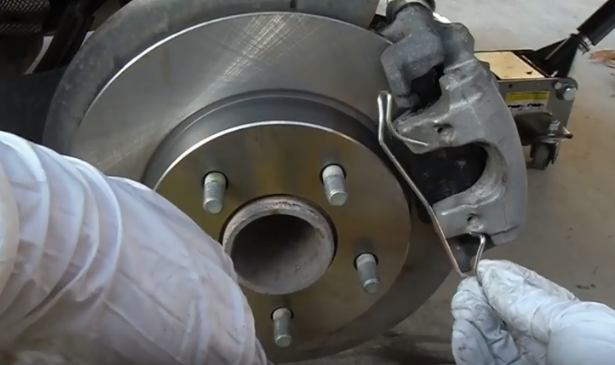

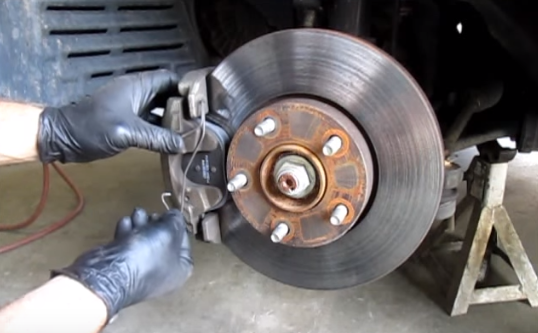

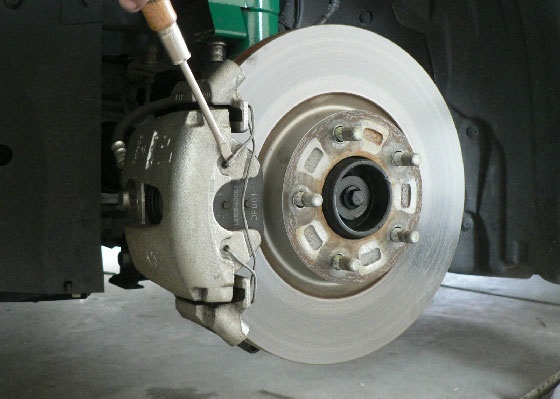

4. Плоской отверткой вытяните фиксирующую пружину.

Замена колодок Мазда 3

Примечание:

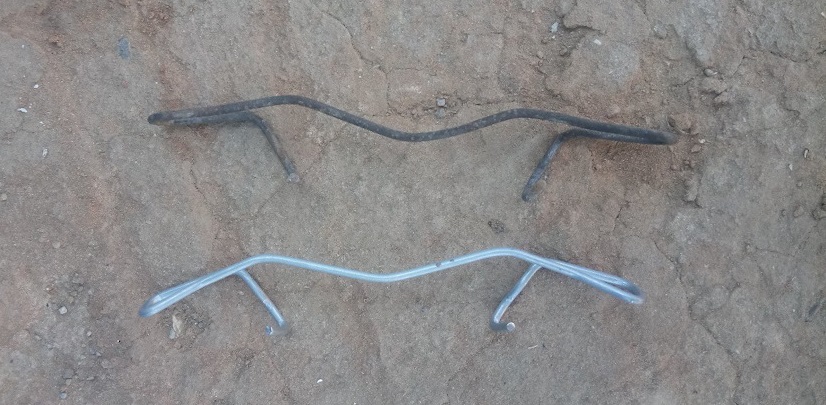

Если пружина потеряла форму, упругость или поражена коррозией, замените ее на новую.

Замена колодок Мазда 3

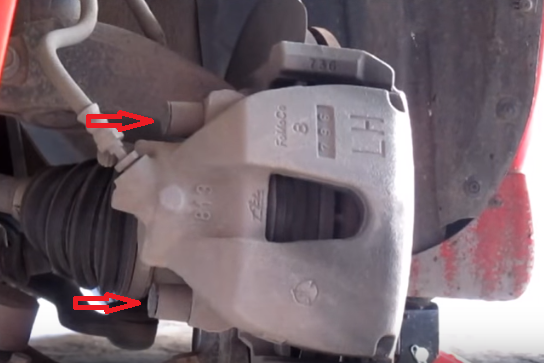

5. С внутренней стороны суппорта установлены резиновые заглушки.

Замена колодок Мазда 3

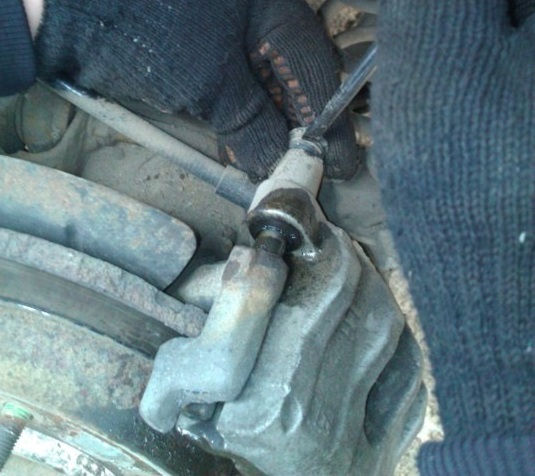

6. Снимите с направляющих пальцев 2 резиновые заглушки.

Замена колодок Мазда 3

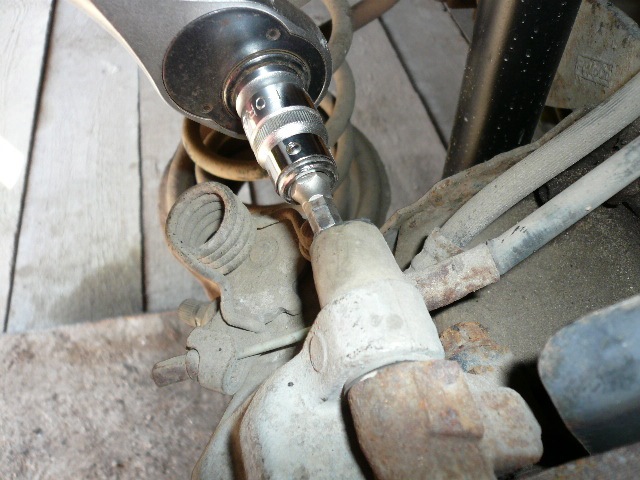

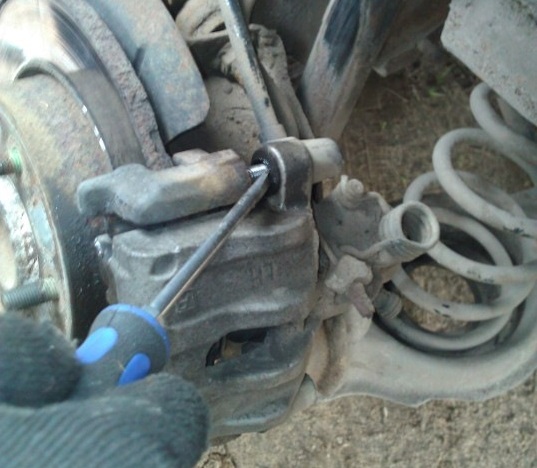

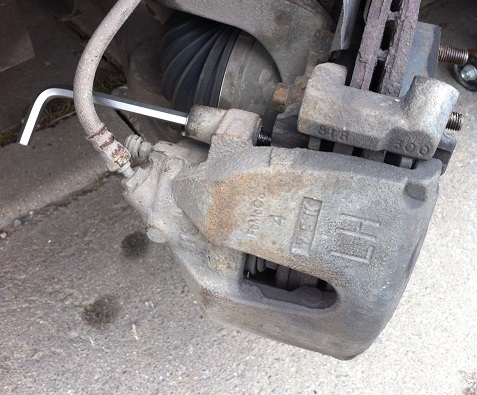

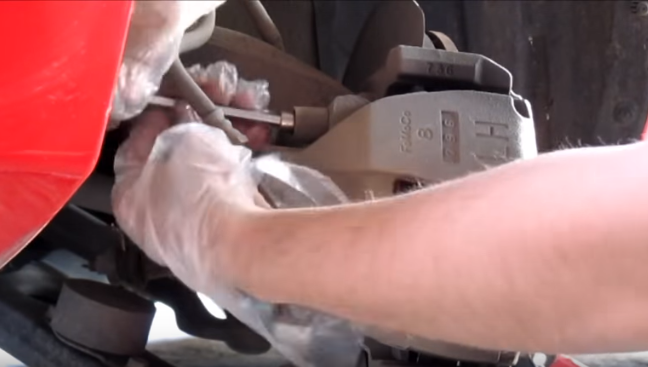

7. ​Возьмите шестигранный ключ на 7, и выкрутите под заглушками направляющие суппортов Мазда 3.

Замена колодок Мазда 3

8. Надавив на пальцы с обратной стороны, извлеките их из отверстий.

Замена колодок Мазда 3

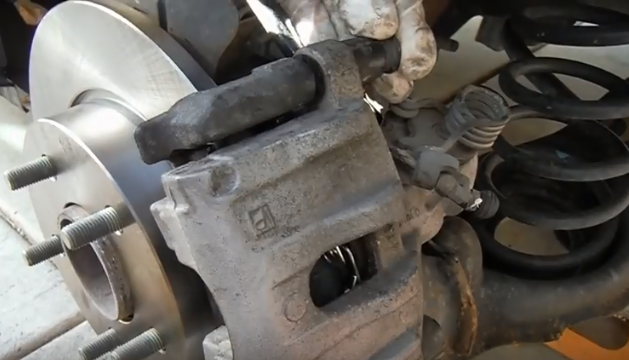

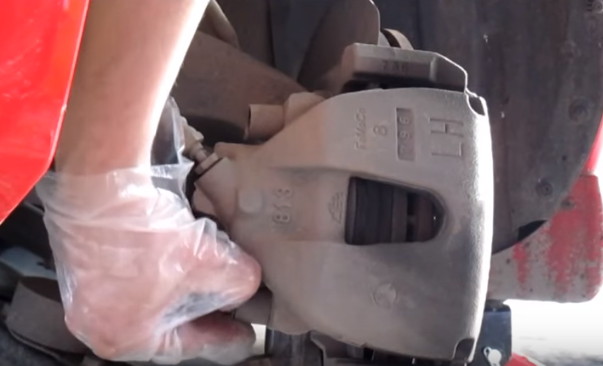

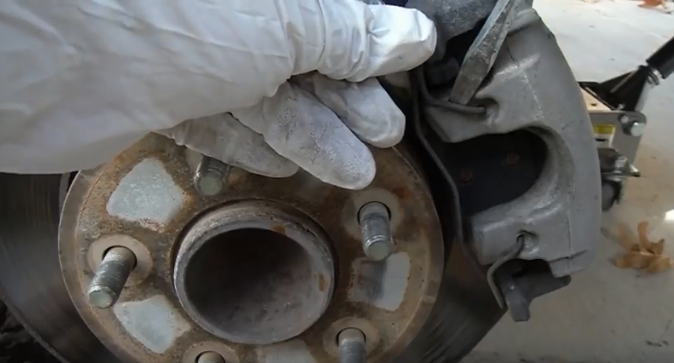

9. Подденьте отверткой и снимите суппорт вместе с внутренней тормозной колодкой (тормозной шланг отсоединять не нужно).

Замена колодок Мазда 3

Примечание:

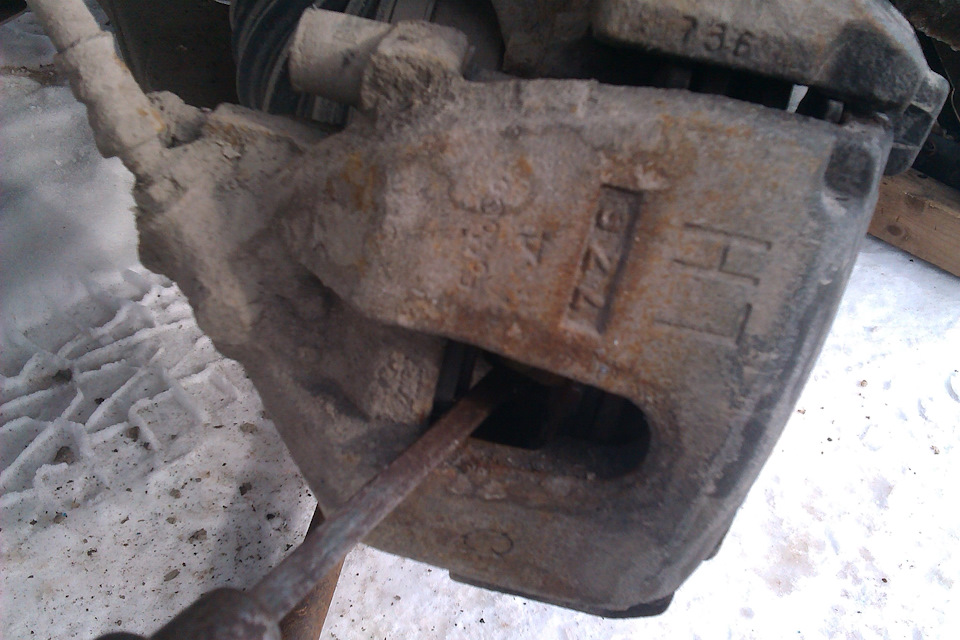

Если суппорт Мазда 3 не поддается снятию, можно попробовать разжать колодки: просуньте отвертку между тормозным диском и колодкой. Постукайте по отвертке молотком, чтобы немного их ослабить.

Замена колодок Мазда 3

10. Зафиксируйте суппорт Мазд 3 в таком положении, чтобы он не подвергал нагрузке тормозной шланг.

Замена колодок Мазда 3

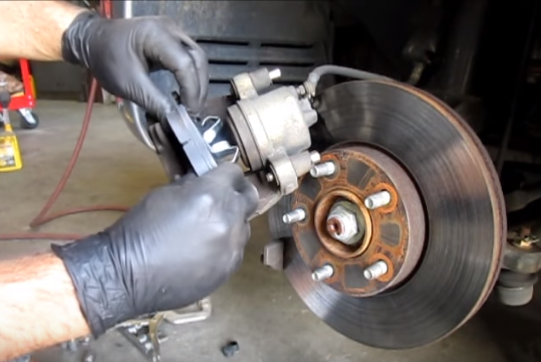

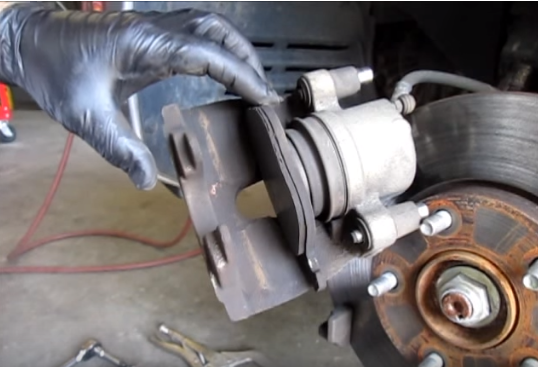

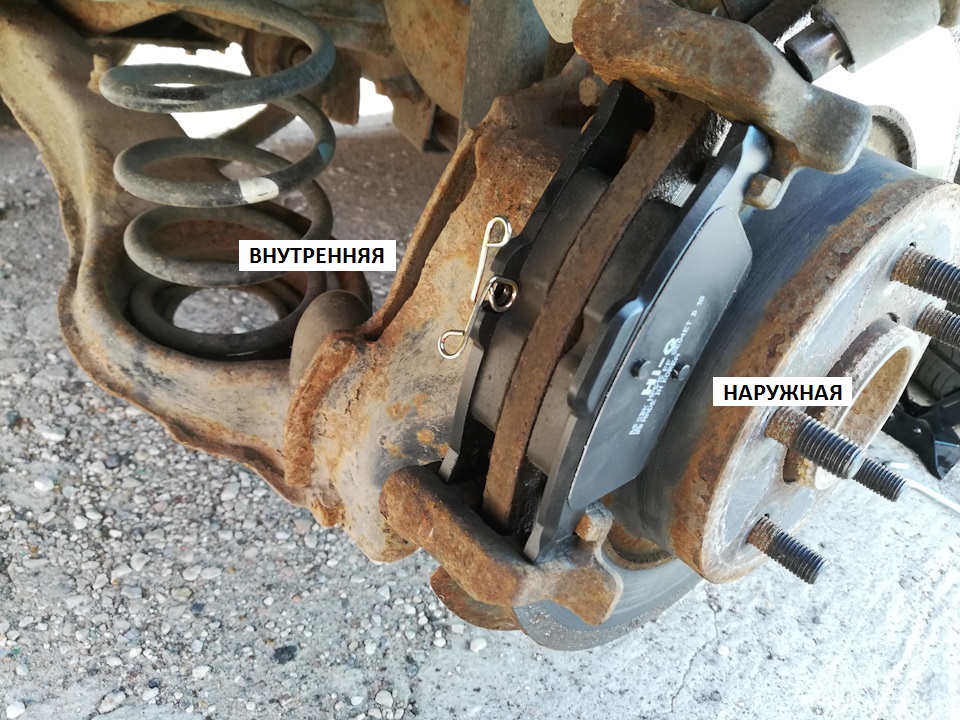

11. Подденьте отверткой и снимите наружную колодку.

Замена колодок Мазда 3

12. Снимите внутреннюю колодку Мазда 3. Если она не поддается, покачайте ее в разные стороны и выведите из поршня.

Замена колодок Мазда 3

Замена колодок Мазда 3

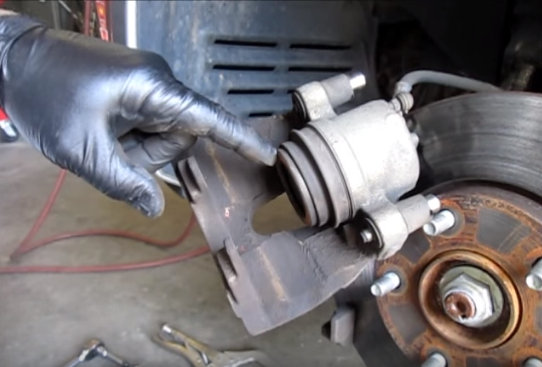

13. Если часть поршня суппорта Мазда 3, которая выступает с тормозного цилиндра, мешает установке колодки, нужно утопить поршень обратно в цилиндр.

Замена колодок Мазда 3

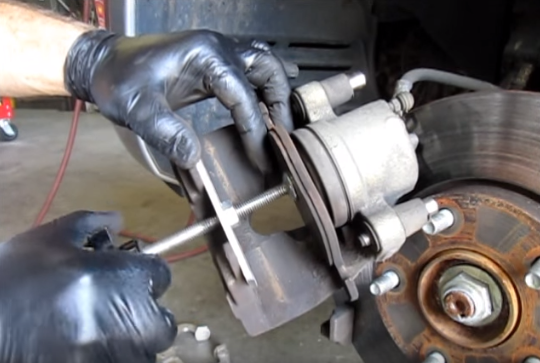

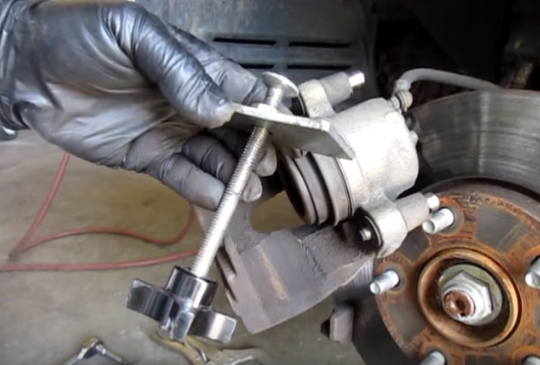

14. Для этого, возьмите специальное приспособление и уприте его на выступы суппорта.

Замена колодок Мазда 3

15. Заверните от руки винт до упора в поршень (можно подложить между инструментом и поршнем старую наружную колодку).

Замена колодок Мазда 3

Примечание:

Утапливайте поршень постепенно. Не забывайте контролировать  уровень жидкости в тормозном бачке Мазда 3, поскольку при утапливании  жидкость поднимается, и может вытекать.

Замена колодок Мазда 3

Поэтому, при необходимости, отберите жидкость резиновой грушей или шприцем.

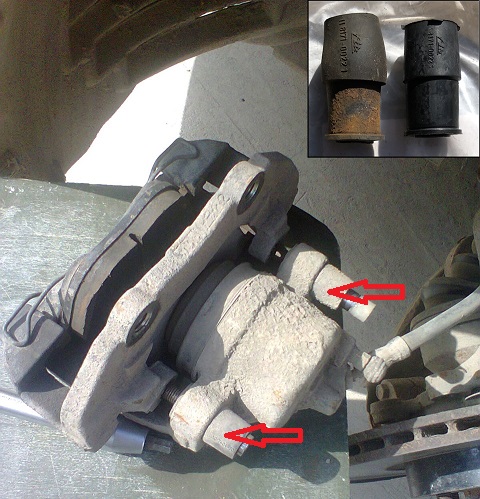

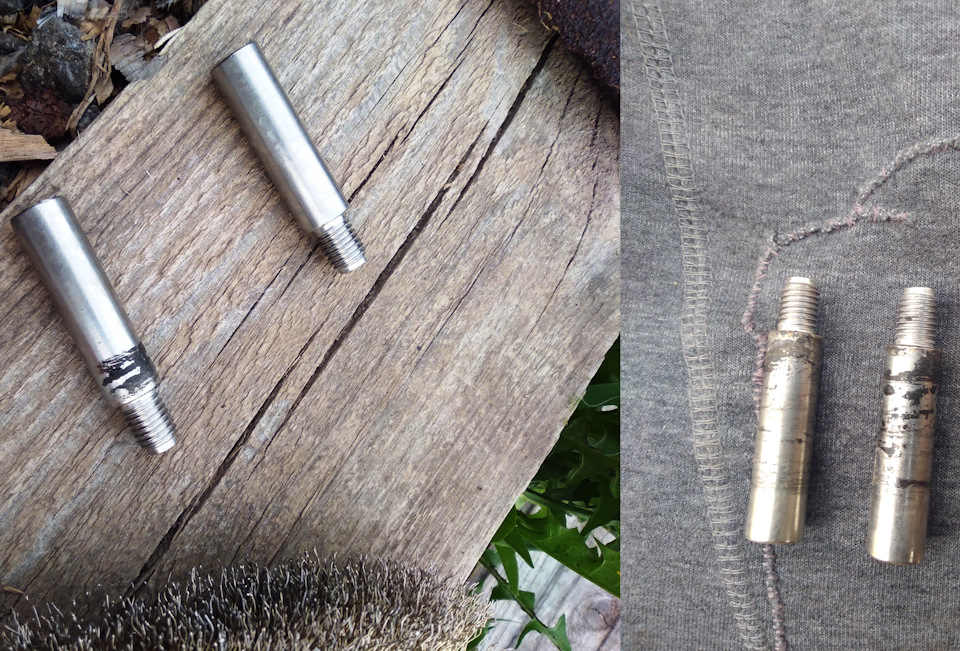

16. Проверьте состояние втулок направляющих пальцев. Если они повреждены, замените втулки суппорта Мазда 3 на новые.

Замена колодок Мазда 3

17. Очистите пальцы суппорта от загрязнений.

Замена колодок Мазда 3

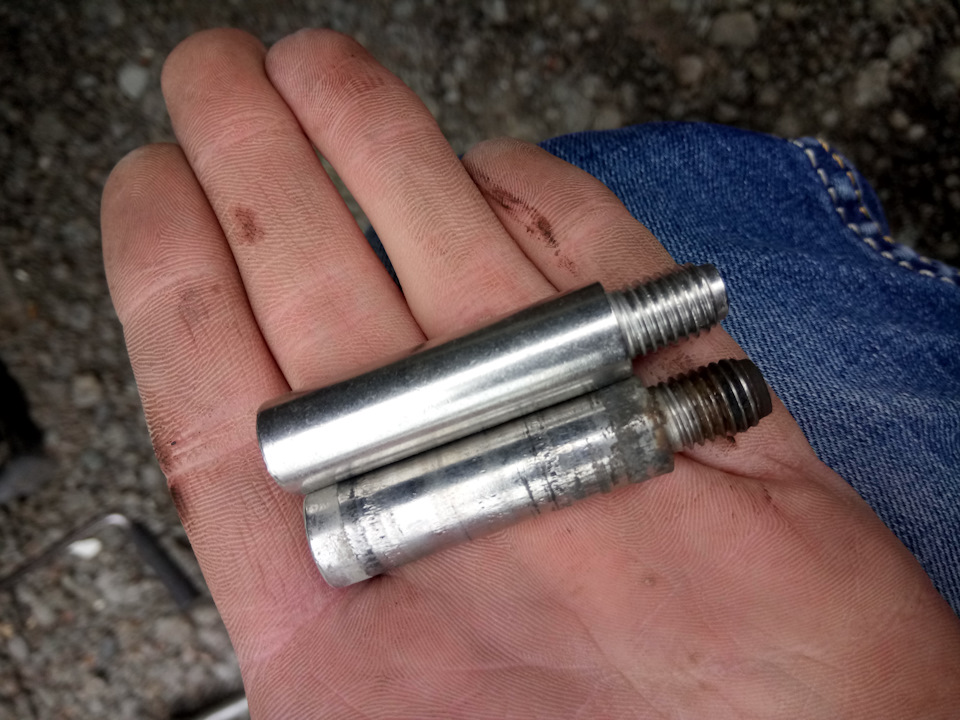

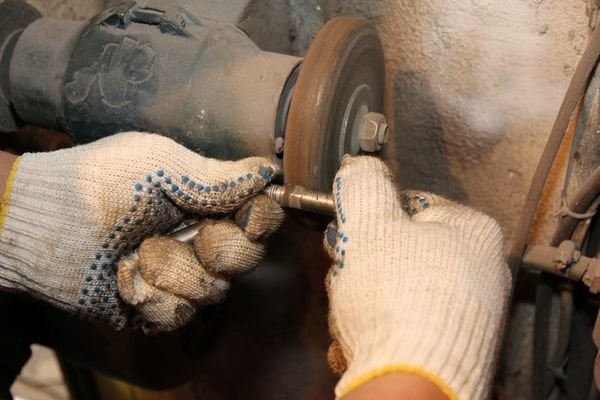

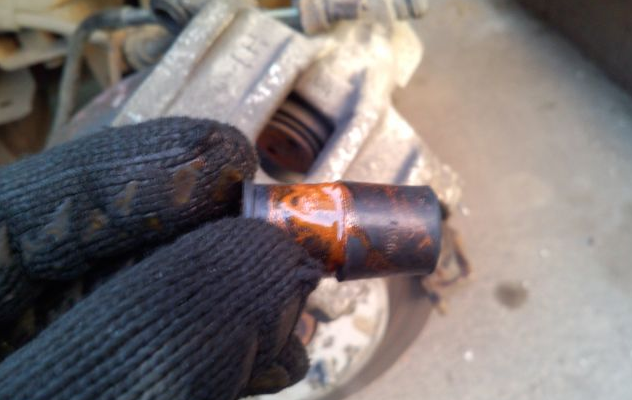

18. Если на поверхности пальцев обнаружены продукты окисления, обработайте их очень мелкой наждачкой или на заточном станке с помощью полировального мягкого круга. При наличии следов сильного износа, направляющие пальцы суппорта Мазда 3 нужно заменить на новые.

Замена колодок Мазда 3

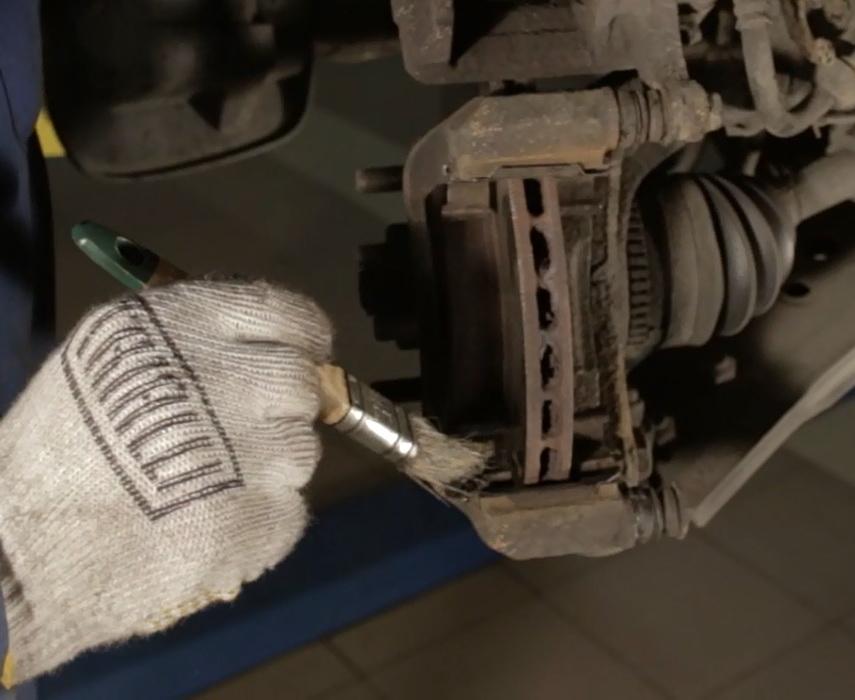

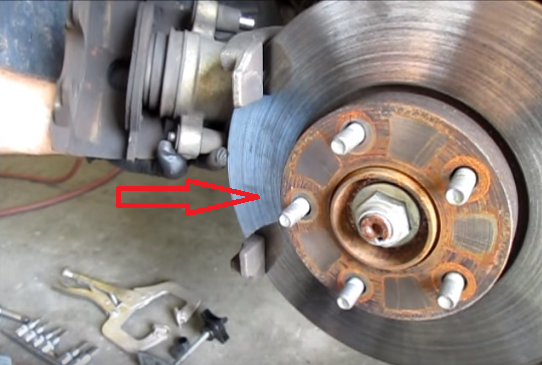

19. Смочите очистителем тормозов и очистите металлической щеткой направляющие колодок и край тормозного диска.

Замена колодок Мазда 3

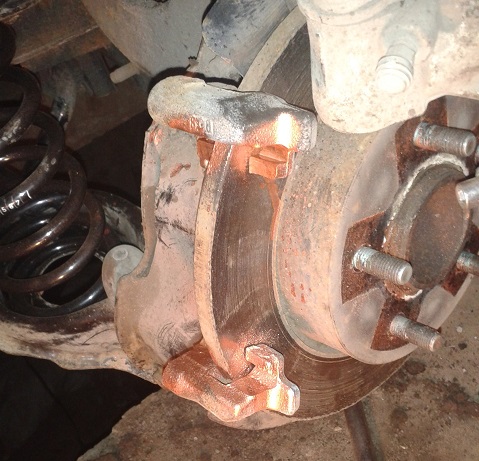

20. Смажьте направляющие медной смазкой.

Замена колодок Мазда 3

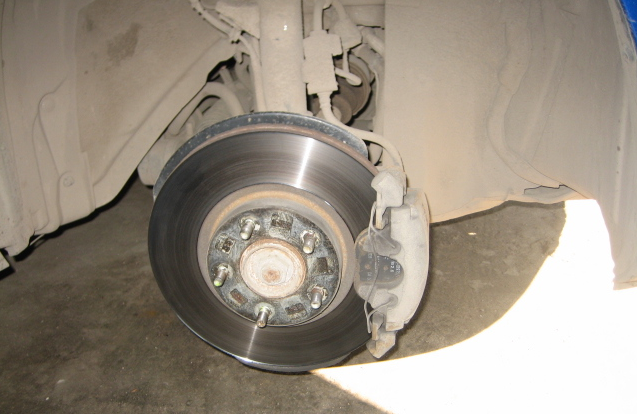

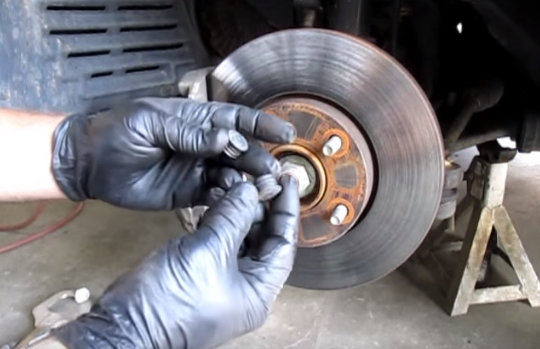

21. Очистителем тормозов очистите с обеих сторон поверхность тормозного диска.

Замена колодок Мазда 3

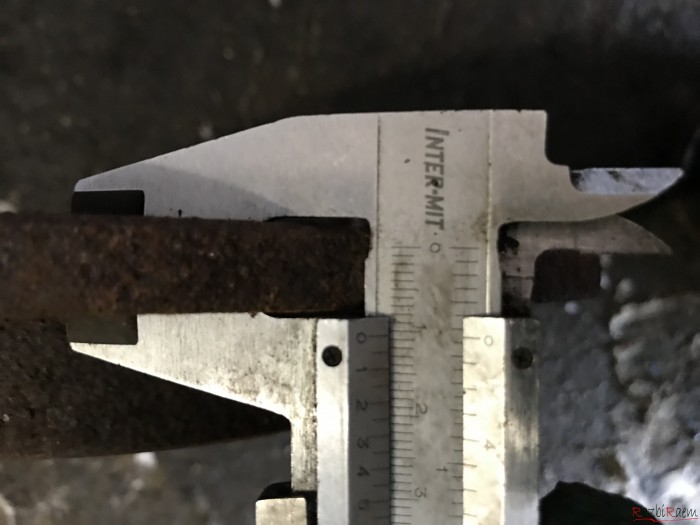

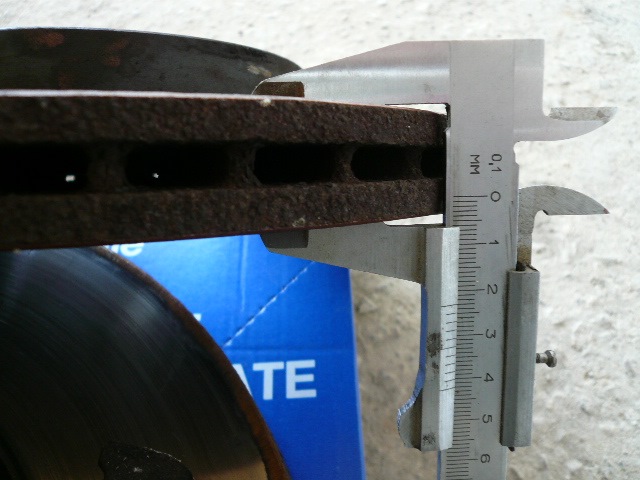

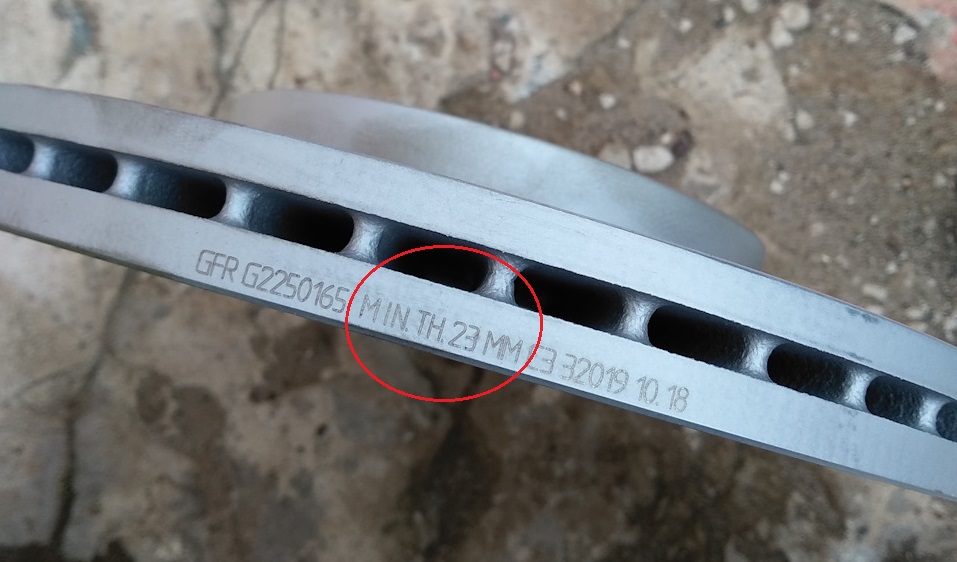

22. Перед тем, как заменить колодки Мазда 3, замерьте толщину тормозного диска и осмотрите его состояние. Если толщина меньше 23 мм, — замените диск.

Замена колодок Мазда 3

Замена колодок Мазда 3

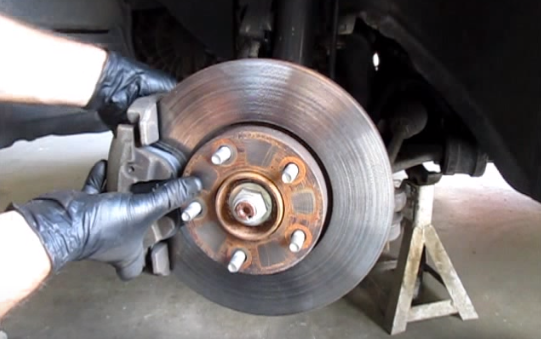

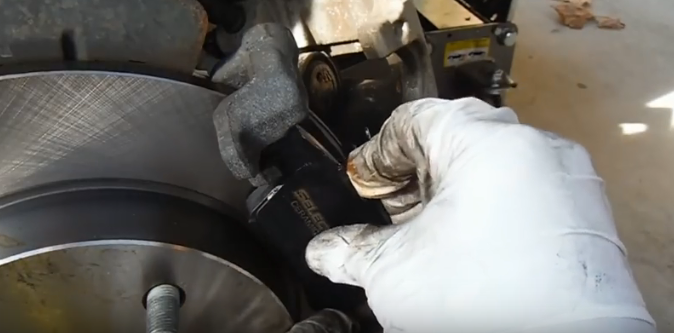

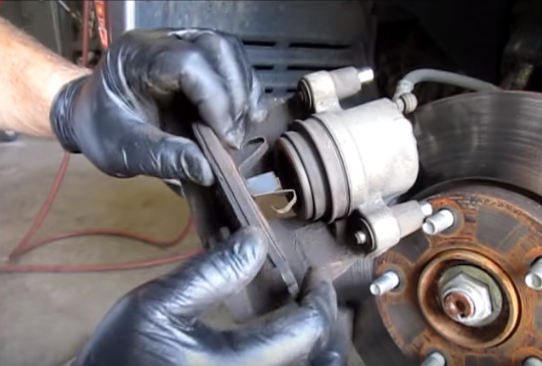

23. Установите внутреннюю колодку Мазда 3.

Замена колодок Мазда 3

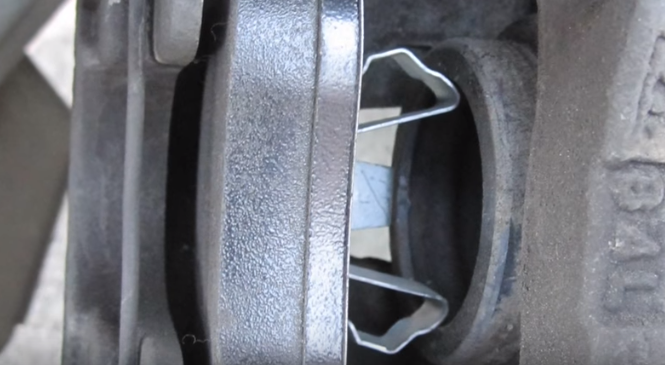

Ее пружины должны плотно войти в поршень.

Замена колодок Мазда 3

Замена колодок Мазда 3

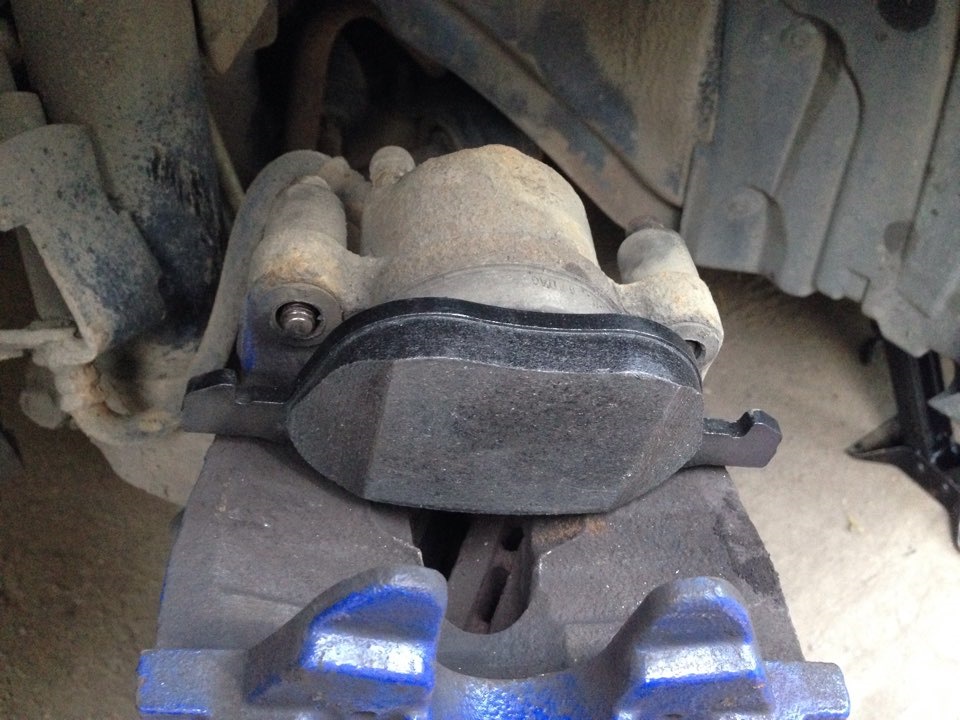

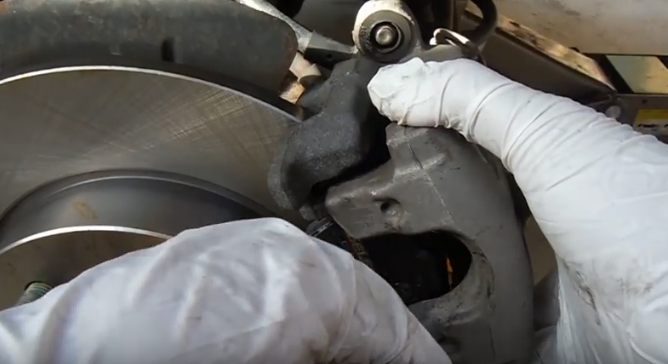

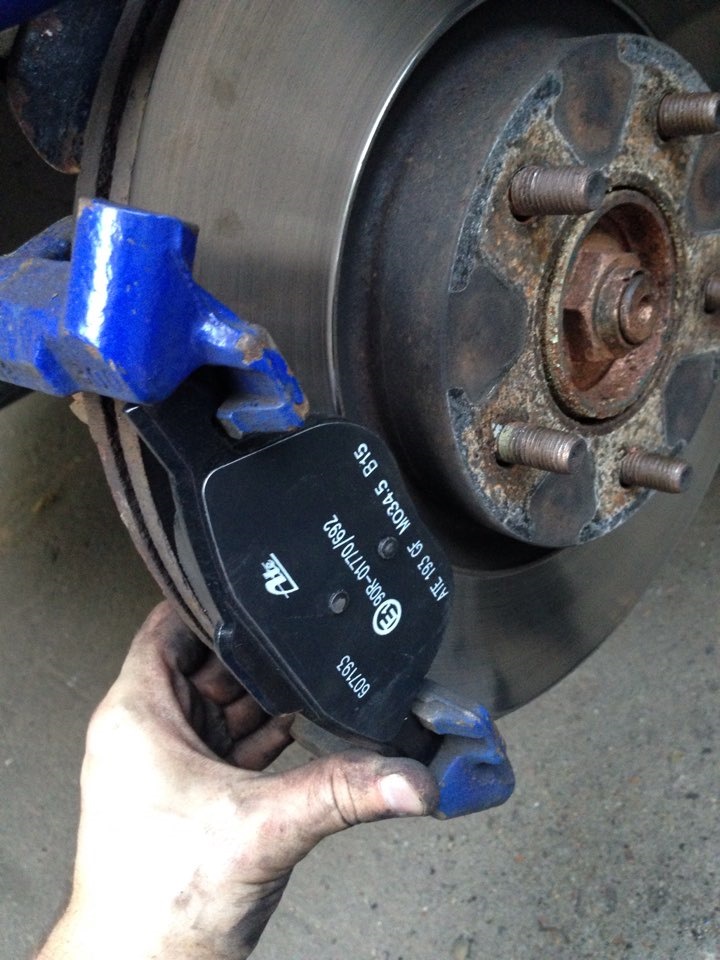

24. Затем установите внешнюю колодку Мазда 3. Она должна зайти в пазы без усилий.

Замена колодок Мазда 3

Примечание:

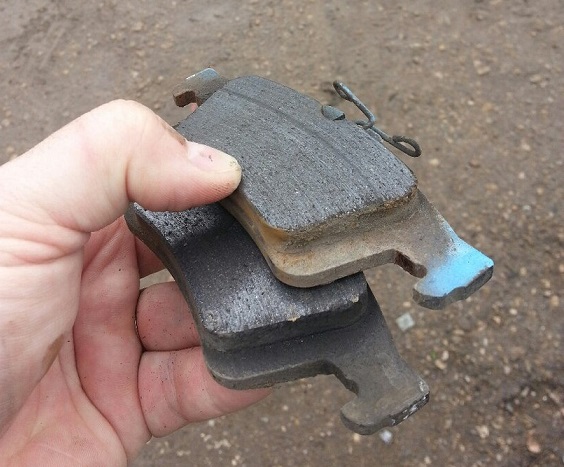

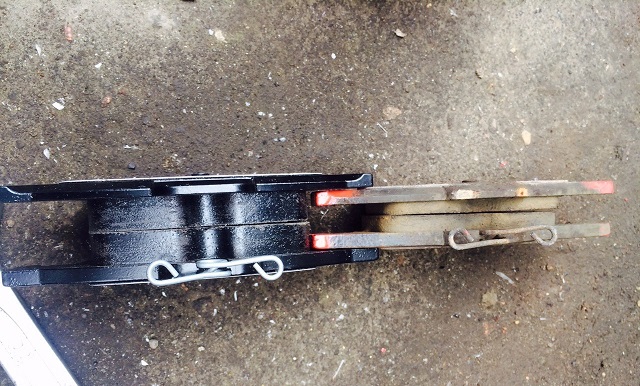

Перед установкой обязательно сравните новые и старые колодки, и их пружинные фиксаторы. Металлические подложки должны соответствовать по геометрическим размерам.

Замена колодок Мазда 3

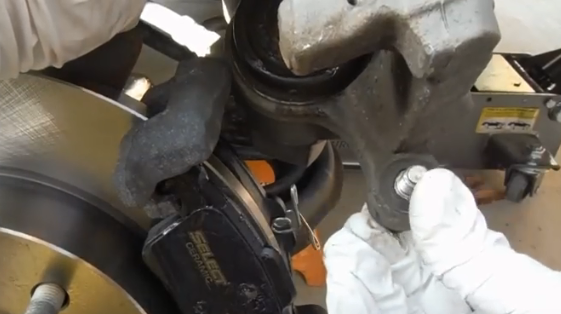

25. Установите на место суппорт.

Замена колодок Мазда 3

26. Шестигранником на 7 закрутите направляющие пальцы.

Замена колодок Мазда 3

27. Установите резиновые заглушки.

Замена колодок Мазда 3

28. Установите пружинный фиксатор.

Замена колодок Мазда 3

29. Для самоустановки зазоров между тормозными колодками и диском, нажмите несколько раз на педаль тормоза.

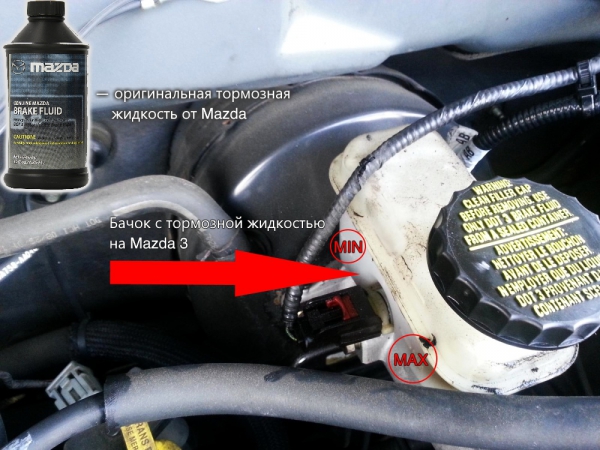

30. Проверьте уровень тормозной жидкости Мазда 3. Он должен находиться ближе к отметке МАХ, нанесенной на бачок.

Замена колодок Мазда 3

31. Долейте жидкость до нормы.

Замена колодок Мазда 3

Примечание:

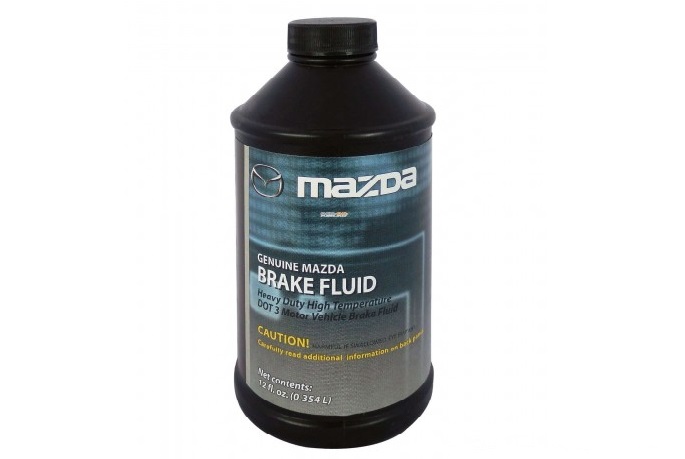

В руководстве по эксплуатации, рекомендуется использовать тормозную жидкость Mazda 3 класса SAE J1703, FMVSS 116, DOT 3 и DOT 4.

Замена колодок Мазда 3

32. Установите обратно колесо.

Замена колодок Мазда 3

33. Проверьте и отрегулируйте стояночную тормозную систему.

34. Аналогично поменяйте колодки на Мзда 3 и с другой стороны транспорта.

Замена колодок Мазда 3

Видео замены передних колодок Мазда 3:

https://www.youtube.com/watch?v=TB86pdkFsYQ

Замена задних колодок Мазда 3. Порядок выполнения работ:

1. Затормозите автомобиль стояночным тормозом. Под передние колеса положите противооткатные упоры.

Замена колодок Мазда 3

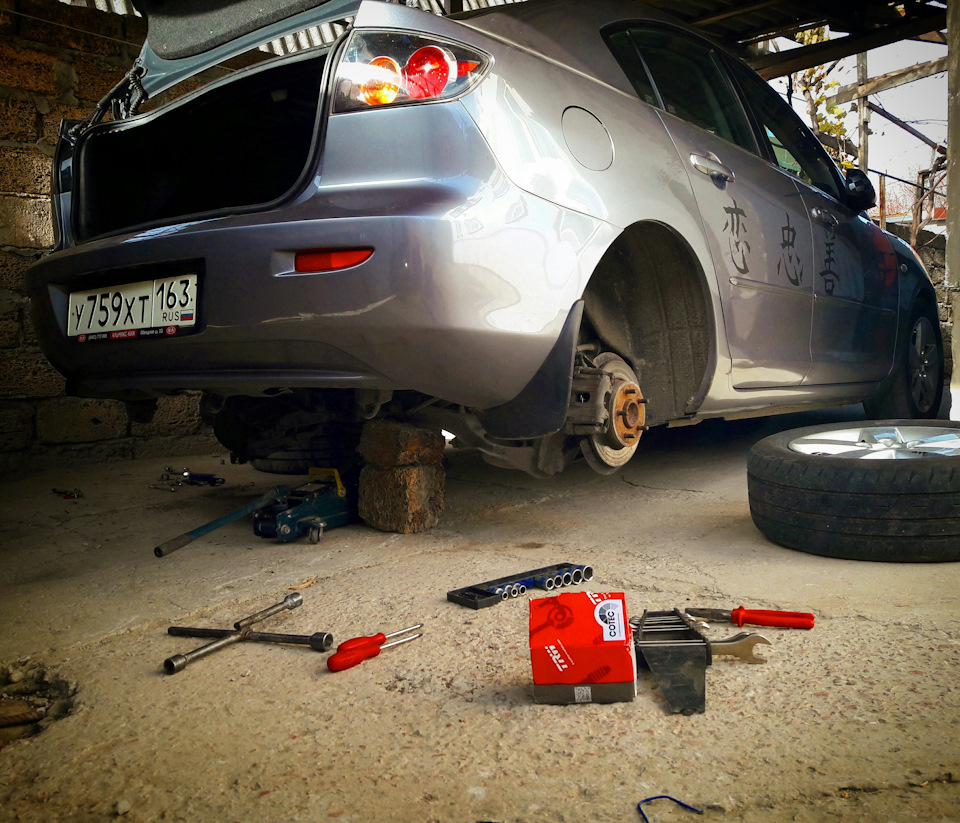

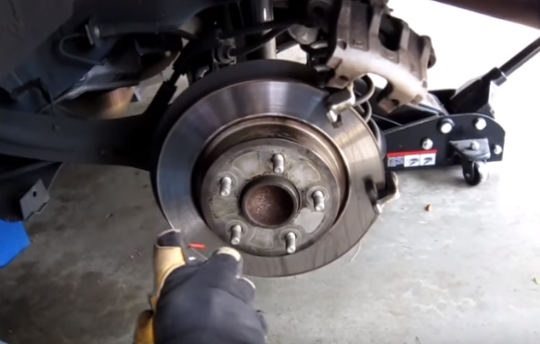

2. Приподнимите домкратом заднюю часть транспорта. Дополнительно зафиксируйте его надежными опорами. Снимите заднее колесо.

Замена колодок Мазда 3

3. Под капотом открутите крышку бачка сцепления и тормозов.

Замена колодок Мазда 3

4. Подденьте отверткой пружинный фиксатор, и извлеките его из отверстий в суппорте.

Замена колодок Мазда 3

Примечание:

Если пружина потеряла упругость или поражена коррозией, замените ее на новую.

Замена колодок Мазда 3

5. С внутренней стороны снимите 2 резиновые заглушки направляющих пальцев заднего суппорта.

Замена колодок Мазда 3

Замена колодок Мазда 3

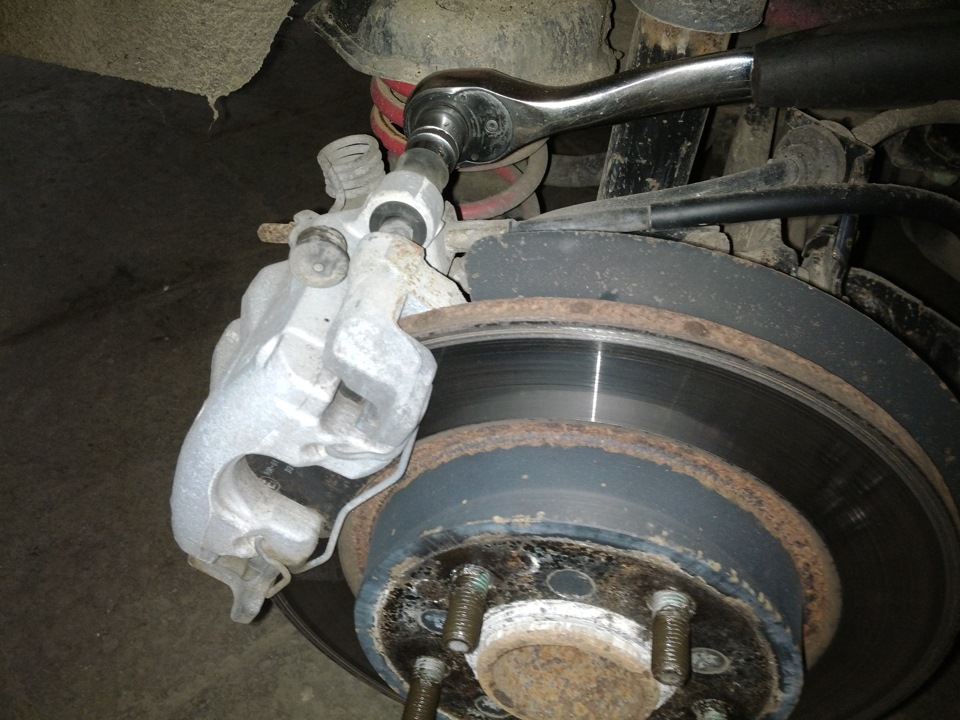

6. Возьмите шестигранный ключ на 7, и выверните под заглушками пальцы суппорта.

Замена колодок Мазда 3

Если они начнут крутиться на одном месте, можно с обратной стороны утопить их вглубь с помощью отвертки, немного подтолкнув.

Замена колодок Мазда 3

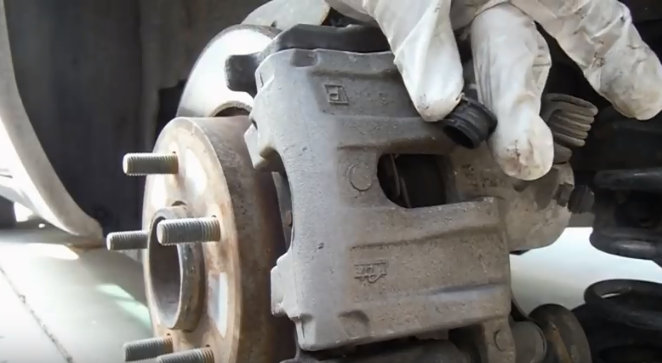

7. Снимите суппорт Мазда 3, поддев его отверткой.

Замена колодок Мазда 3

Примечание:

Если суппорт не поддается снятию, просуньте отвертку между тормозным диском и колодкой. Постукайте по отвертке молотком, чтобы немного их ослабить.

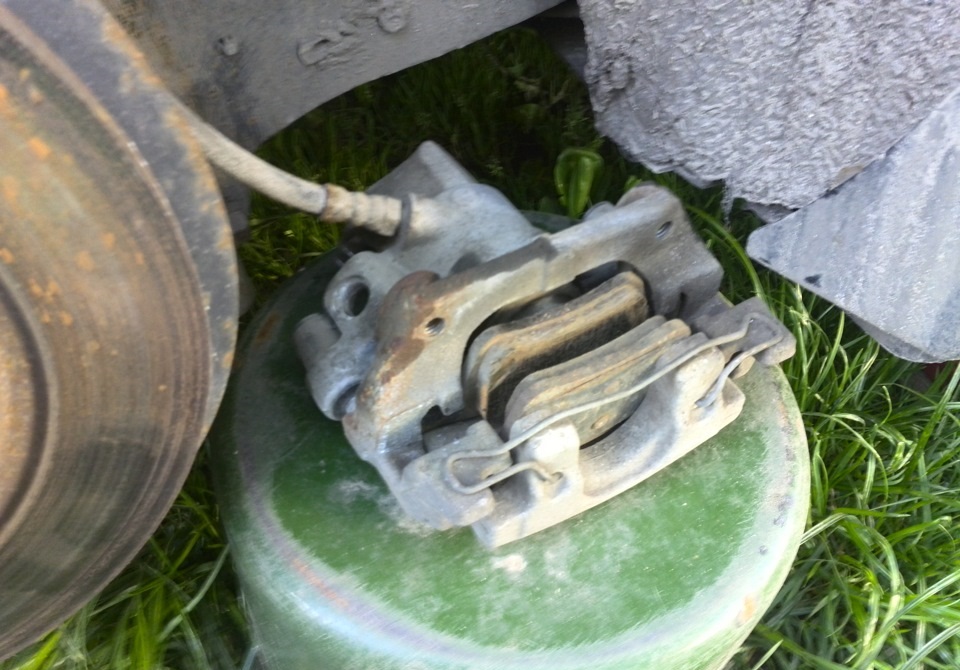

8. Отведите суппорт в сторону и зафиксируйте так, чтобы не было нагрузки на тормозной шланг.

Замена колодок Мазда 3

9. Снимите внешнюю и внутреннюю колодки Мазда 3.

Замена колодок Мазда 3

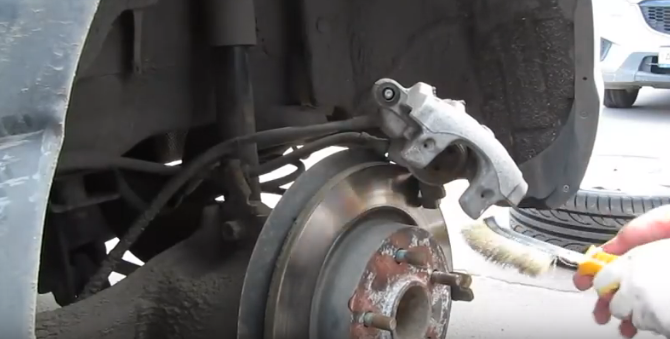

10. Смочите очистителем тормозов их посадочные места. Металлической щеткой очистите их от грязи и ржавчины.

Замена колодок Мазда 3

11. На места контакта задних колодок с направляющей, нанесите специальную высокотемпературную смазку.

Замена колодок Мазда 3

12. Очистителем тормозов очистите тормозной диск Мазда 3.

Замена колодок Мазда 3

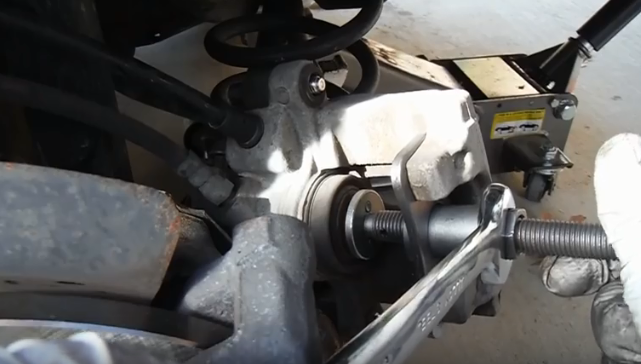

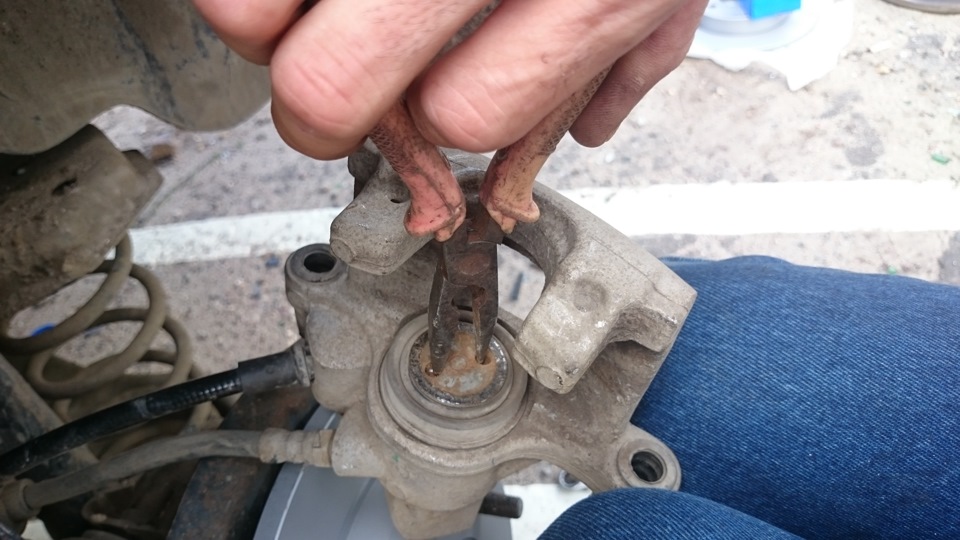

13. Уприте суппорт в тормозной диск. Используя специальный инструмент, вворачивайте поршень в цилиндр, одновременно поворачивая его по часовой стрелке.

Замена колодок Мазда 3

Примечание:

Утапливать поршень в задний суппорт Мазда 3, как на переднем тормозном механизме, недопустимо! Это неизбежно приведёт к его повреждению и последующей замене. На задних тормозных механизмах поршень должен утапливаться с одновременным вращением.

На переднем колесе поршень цилиндра вдавливается относительно легко, простым равномерным нажимом через деревянный брусок. Но для того, чтобы поставить задний поршень цилиндра на место, его нужно вкручивать. Для этого, на поршне расположены пазы (два круглых отверстия).

Замена колодок Мазда 3

Также используется специальное приспособление для вдавливания поршней тормозных цилиндров.

Замена колодок Мазда 3

Но его можно заменить велосипедным или другим ключом, с подходящими лапками для пазов поршня. Как вариант, можно попробовать удавить поршень тормозного цилиндра круглогубцами.

Замена колодок Мазда 3

14. Перед тем, как поменять колодки на Мазде 3, обязательно проверьте состояние и толщину тормозного диска. Если она меньше 9 мм, — замените и диск.

Замена колодок Мазда 3

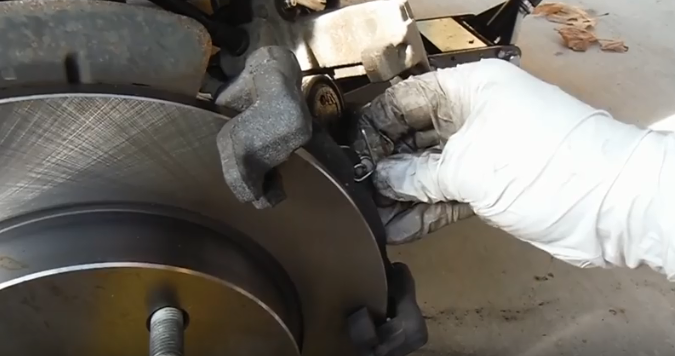

15. Установите внутреннюю колодку.

Замена колодок Мазда 3

Примечание:

На внутренней колодке установлена пружина.

Замена колодок Мазда 3

16. Затем установите наружную колодку.

Замена колодок Мазда 3

Замена колодок Мазда 3

Примечание:

Перед установкой колодок на Мазда 3, обязательно сравните новые и изношенные колодки и, в частности, пружинные фиксаторы. Металлические подложки должны быть идентичны по геометрическим размерам.

Замена колодок Мазда 3

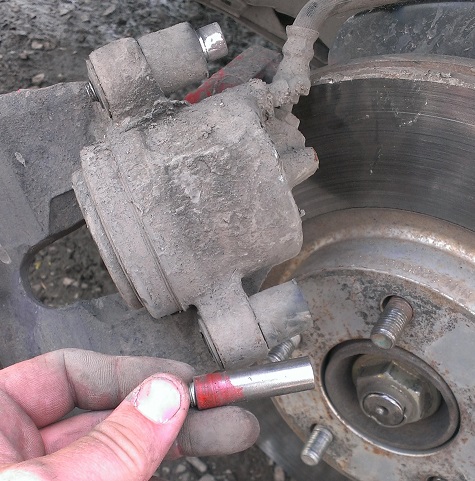

17. Извлеките из втулок суппорта направляющие пальцы.

Замена колодок Мазда 3

18. Возьмите металлическую щетку и очистите их от загрязнений. При обнаружении следов сильного износа, замените пальцы на новые.

Замена колодок Мазда 3

19. Проверьте состояние втулок. Если они достаточно повреждены, замените втулки на новые.

Замена колодок Мазда 3

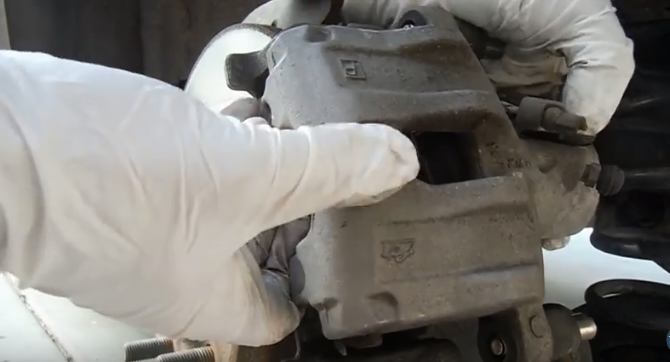

20. Установите задний суппорт Мазда 3.

Замена колодок Мазда 3

21. Возьмите шестигранный ключ на 7 и вкрутите направляющие пальцы.

Замена колодок Мазда 3

22. Закройте направляющие резиновыми заглушками.

Замена колодок Мазда 3

23. Установите пружину в отверстия в заднем суппорте.

Замена колодок Мазда 3

24. Для самоустановки тормозных колодок, пару раз нажмите на педаль тормоза.

25. Проверьте уровень жидкости в тормозном бачке Мазда 3. Он должен находится ближе к отметке МАХ.

Замена колодок Мазда 3

26. При необходимости, долейте жидкость.

Замена колодок Мазда 3

Примечание:

В руководстве по эксплуатации, рекомендуется использовать тормозную жидкость Mazda 3 класса SAE J1703, FMVSS 116, DOT 3 и DOT 4.

 27. Установите обратно заднее колесо.

Замена колодок Мазда 3

28. Проверьте и отрегулируйте стояночную тормозную систему.

29. Замените задние колодки Мазда 3 и с другой стороны транспорта.

Замена колодок Мазда 3

Видео замены задних колодок Мазда 3:

https://www.youtube.com/watch?v=F96yT0wbaWw
