Замена лампочек приборной панели Мазда 3 (ВК) 2003 — 2009

Инструменты:

• Отвертка плоская малая
• Отвертка крестовая средня
• Пластиковая монтажная лопатка
• Пинцет​
• 2 плоских ножа или лопатки
• Паяльник с мощностью не более 25 Вт

Детали и расходники:

• Тканевые перчатки (не обязательно)
• Флюс и припой
• Светодиоды SMD монтажа

Примечание:

Светодиоды, которые используются в панели приборов Мазда 3 очень маленького размера, и их пайка может проходить не очень быстро.

При замене лампочек приборной панели Мазда 3 можно использовать светодиоды любого цвета свечения и их комбинировать. Например, для подсветки разных датчиков можно использовать светодиоды зеленого цвета, а для шкалы приборов — синего.

Для замены лампочек приборной панели Мазда 3 выполните следующее:

1. Подденьте лопаткой и снимите облицовку порога кузова.

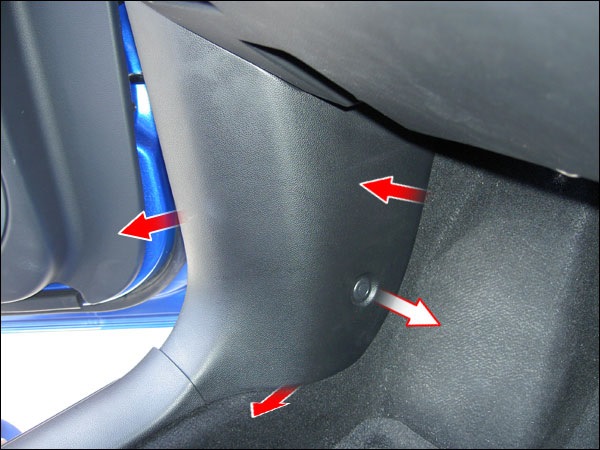

2. Тонкой отверткой вытяните фиксатор держателя боковой отделки. Снимите боковую отделку, сдвинув её внутрь дверного проёма.

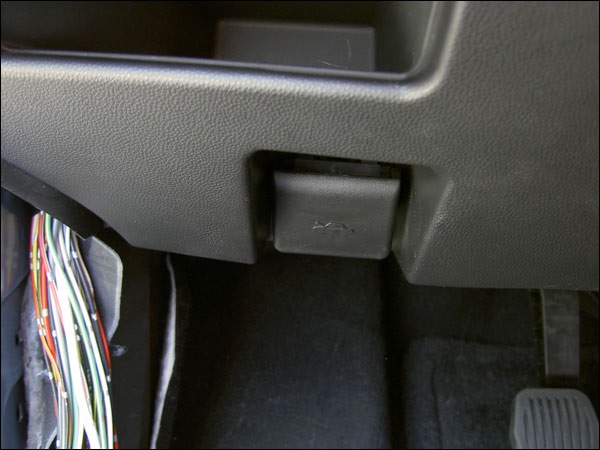

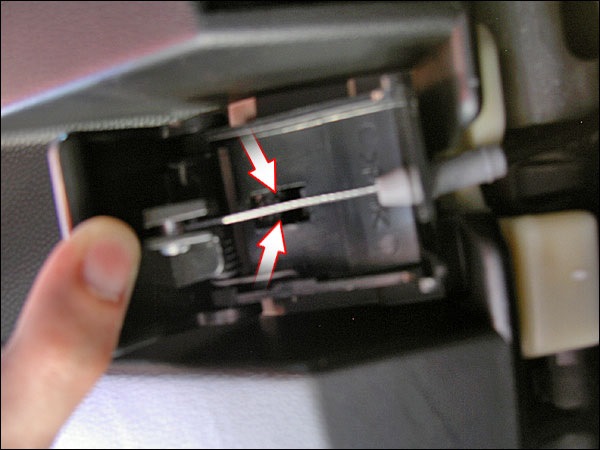

3. Снимите рычаг открывания капота: сверху подденьте его отверткой и потяните на себя.

4. За рычагом открывания капота расположен болт. Его нужно выкрутить.

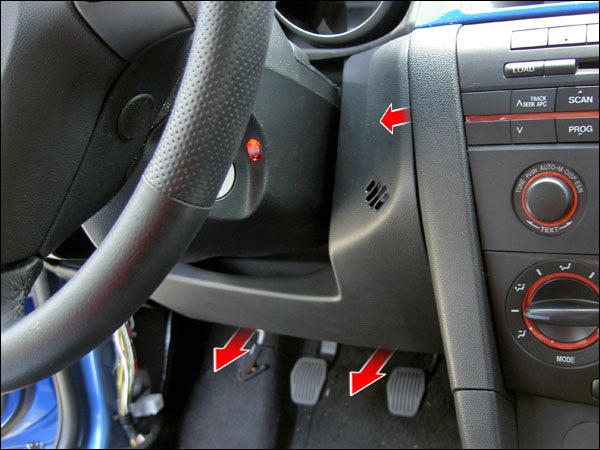

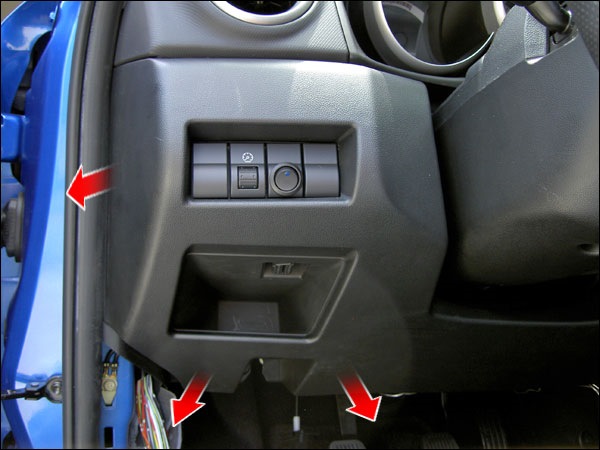

5. Выведите из крепежных защелок нижнюю пластиковую панель Мазда 3. Снимите её.

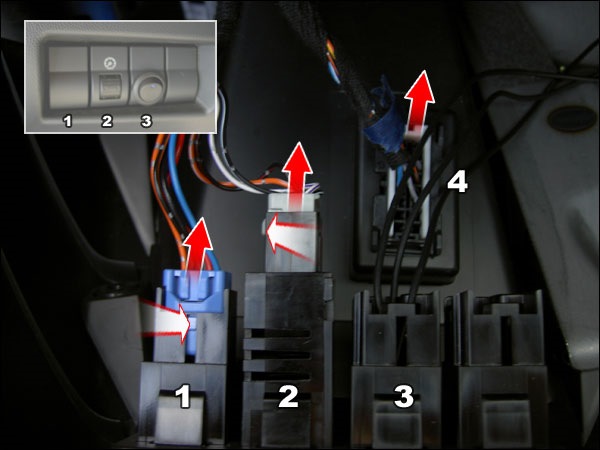

6. Снимите пластиковую панель и оставьте её висеть на проводах, идущих к кнопкам системы DSC и регулировки яркости.

Примечание:

Если нужно заменить освещение и в этих кнопках, снимите их тоже (отсоедините защелки). Отсоедините провода, и достаньте кнопки.

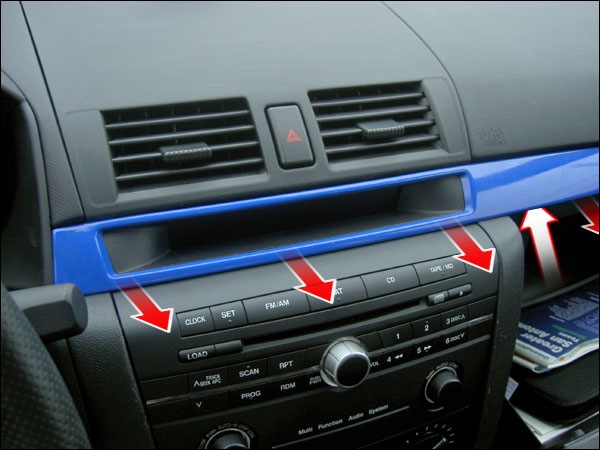

7. Потянув на себя, снимите центральную декоративную накладку панели приборов (держится на 4-х клипсах).

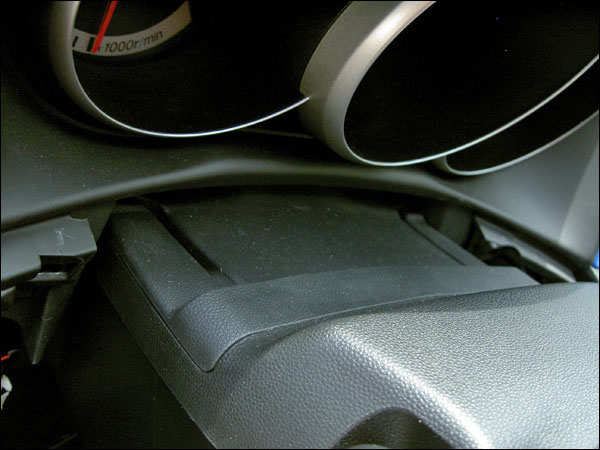

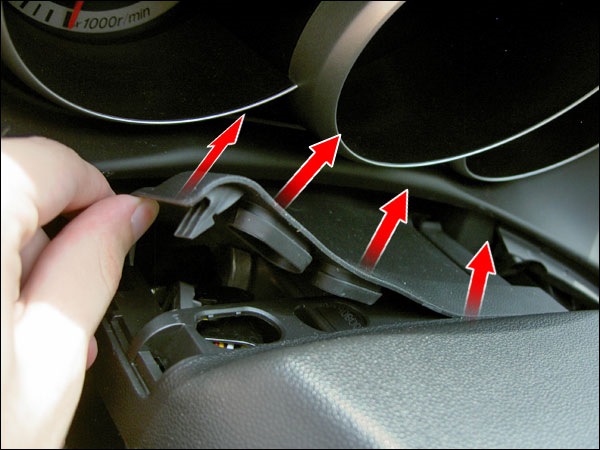

8. Снимите верхнюю пластиковую защиту над рулем (крепится защёлками).

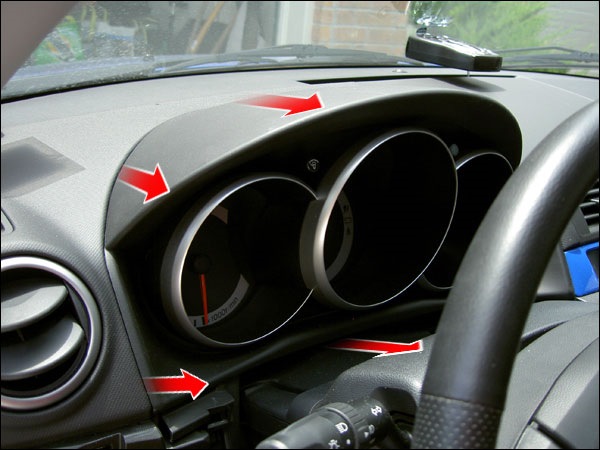

9. Снимите накладку панели приборов (держится на защелках).

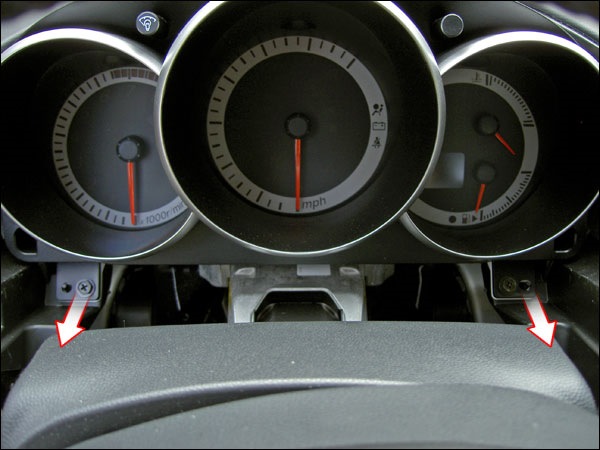

10. Приборная панель Мазда 3 крепится тремя винтами. Выкрутите эти винты.

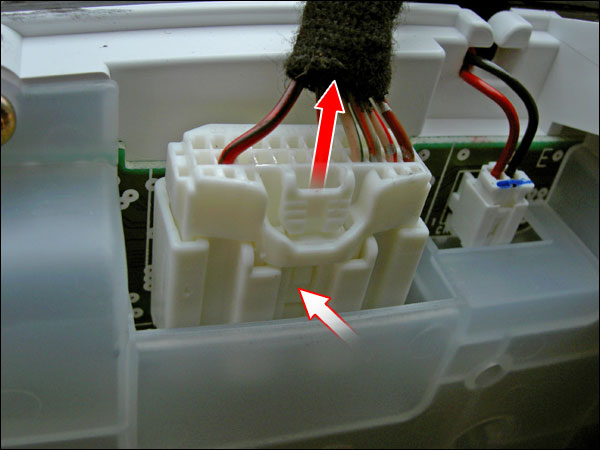

11. Нажмите на выступы в середине и отсоедините 2 задних белых разъема от  приборной панели.

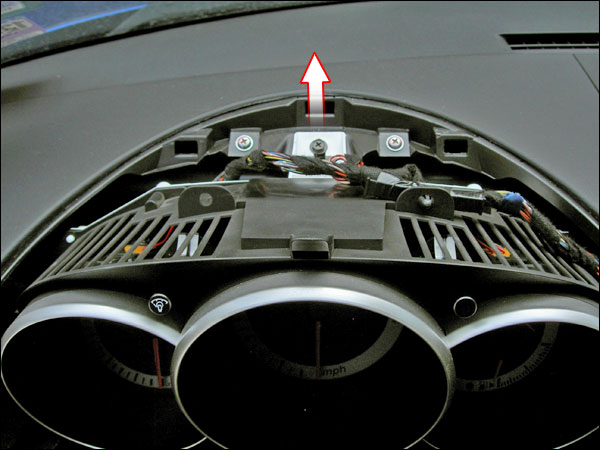

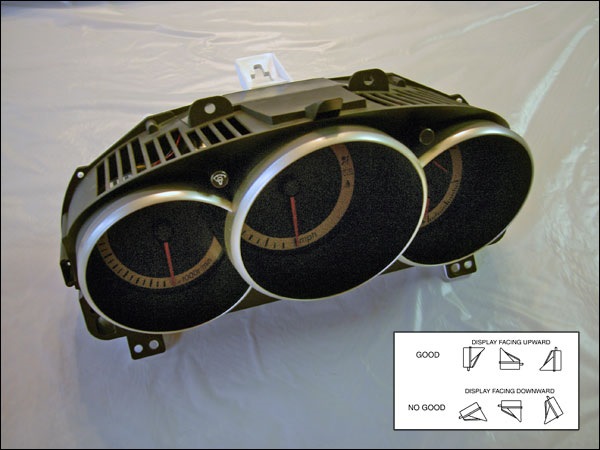

12. Вытяните панель приборов Мазда 3.

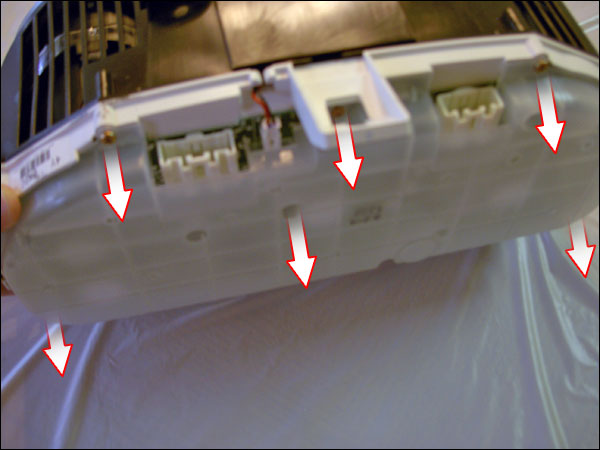

13. Выкрутите 6 крепежных винтов на прозрачной защите.

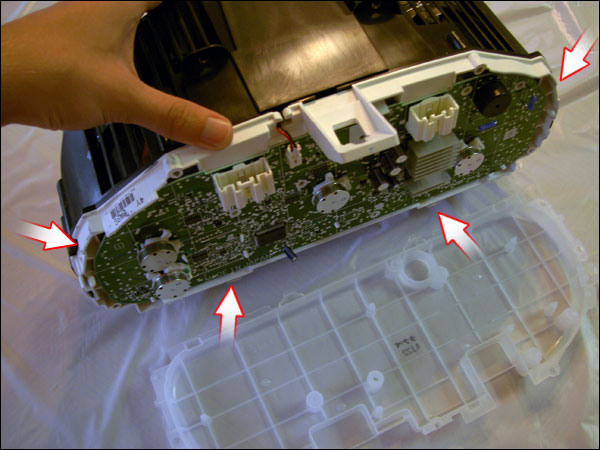

14. Разберите пластиковую панель, предварительно нажав на вкладки, размещенные на её задней части.

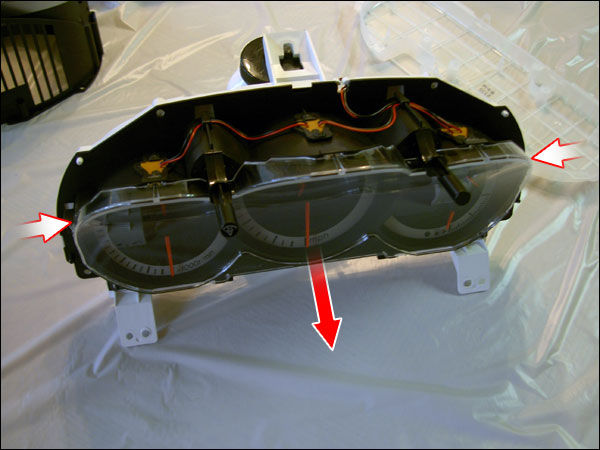

15. Зажмите с обеих сторон 2 черные вкладки.

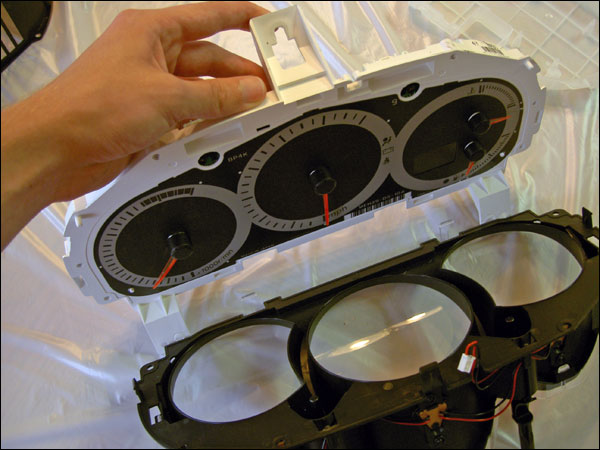

16. Вытяните лицевую часть комбинации приборов.

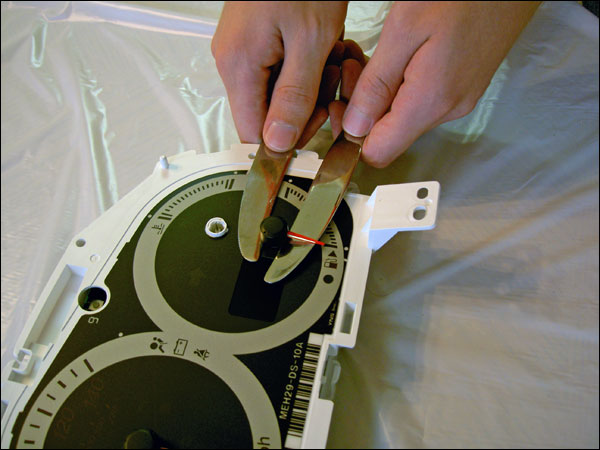

17. Если нужно заменить стрелки, то вытяните их с помощью двух плоских ножей или лопаток.

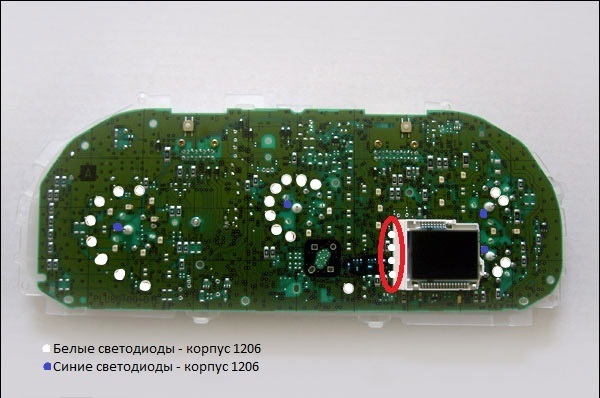

18. Замените лампочки приборной панели Мазда 3: с помощью пинцета зафиксируйте светодиод. Аккуратно разогрейте сначала один и второй выводы светодиодов. На место демонтированного старого светодиода припаяйте новый. Следите за соблюдением правильной полярности.

Примечание:

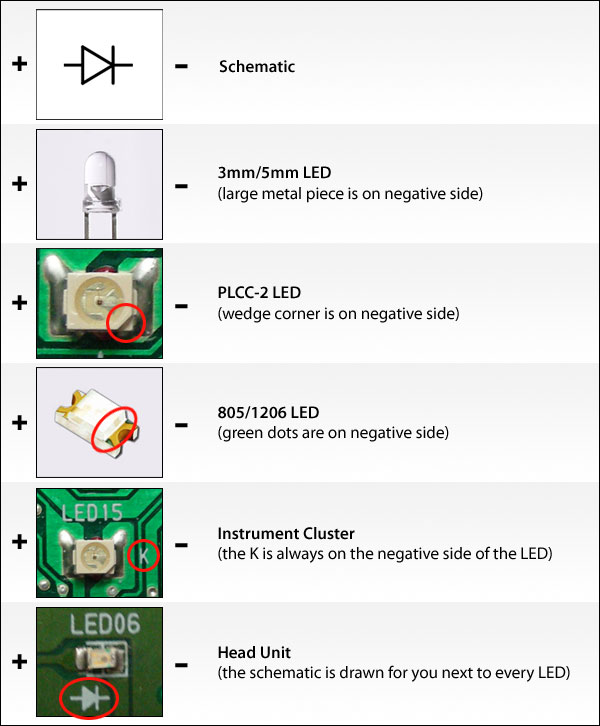

Если разместить светодиоды неправильно, они не будут работать. Используйте, как подсказку, диаграмму:

 19. Соберите конструкцию обратно.
