Замена колодок стояночного тормоза Mitsubishi Outlander 2007 - 2010, XL

Вам потребуются: пассатижи, отвертка с плоским лезвием.

1. Снимите левое заднее колесо.

2. Снимите тормозной диск.

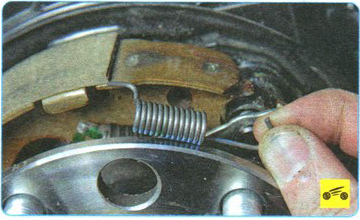

3. Выведите верхний конец стяжной пружины задней колодки из зацепления с опорным стержнем...

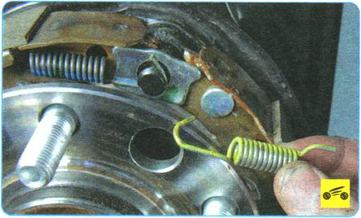

4. ...и снимите пружину (она окрашена в желтый цвет).

5. Аналогично снимите стяжную пружину передней тормозной колодки.

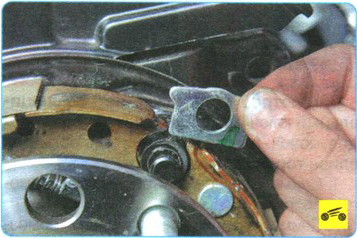

6. Снимите фиксирующую пластину...

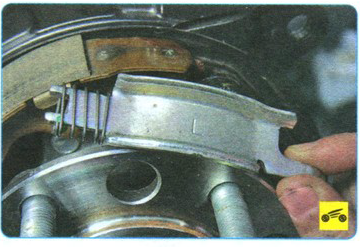

7. ...и разжимную планку.

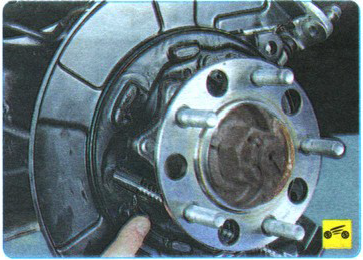

8. Разведите нижние концы колодок, преодолевая усилие нижней стяжной пружины...

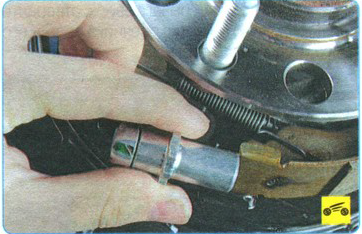

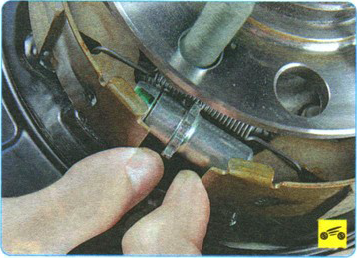

9 ...и снимите регулировочное устройство.

10. Снимите нижнюю стяжную пружину.

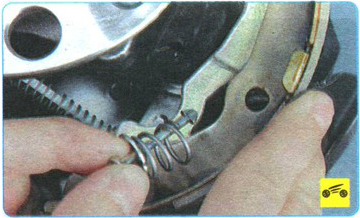

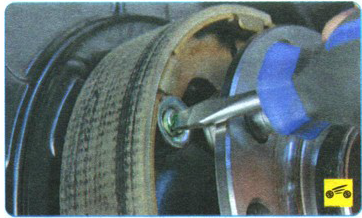

11. Нажмите на стержень прижимной пружины задней тормозной колодки, поверните стержень на 90°...

12. ...и снимите стержень вместе с прижимной пружиной и чашкой пружины.

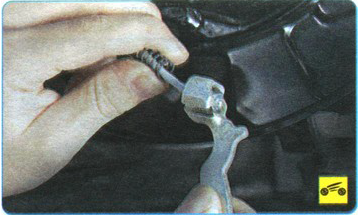

13. Выведите из зацепления с разжимным рычагом трос и снимите заднюю колодку стояночного тормоза.

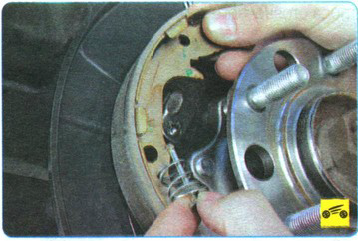

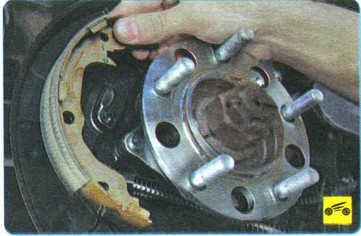

14. Нажмите на стержень прижимной пружины передней тормозной колодки, поверните стержень на 90° ..

15. ...и снимите стержень вместе с прижимной пружиной и чашкой пружины.

16. Снимите переднюю колодку стояночного тормоза.

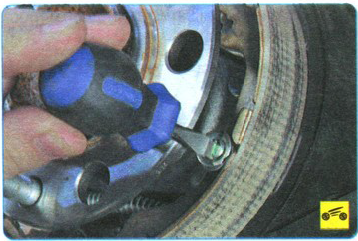

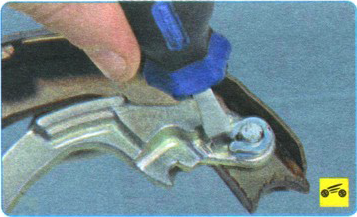

17. Снимите с задней тормозной колодки разжимной рычаг, для чего разожмите отверткой стопорное кольцо.

18. Нанесите тугоплавкую смазку на точки контакта колодок стояночного тормоза со щитом тормозного механизма.

19. Установите тормозные колодки в обратном порядке, обращая внимание на то, что верхняя стяжная пружина передней тормозной колодки окрашена в синий цвет, а пружина задней колодки - в желтый.

20. Отрегулируйте привод стояночного тормоза.

Источник: Руководство по эксплуатации издательства "Третий Рим"
