Замена рычага привода стояночного тормоза Mitsubishi Outlander 2007 - 2010, XL

Рычаг в сборе заменяйте при износе или повреждении зубчатого сектора либо собачки.

Вам потребуются: торцовая головка «на 12», отвертка с плоским лезвием, круглогубцы.

1. Снимите облицовку тоннеля пола.

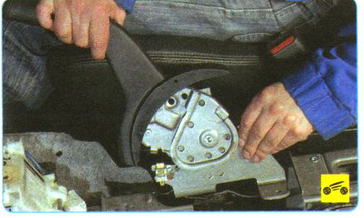

2. Отсоедините колодку провода от выключателя сигнализатора включения стояночного тормоза и аварийного падения уровня тормозной жидкости.

3. Отсоедините от рычага наконечник переднего троса привода стояночного тормоза.

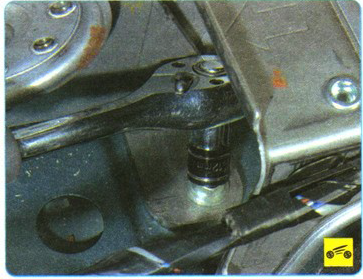

4. Выверните два болта крепления кронштейна рычага привода стояночного тормоза к кузову...

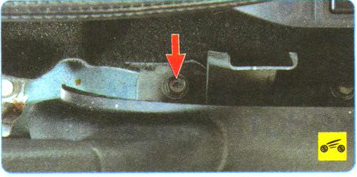

Так расположены болты переднего...

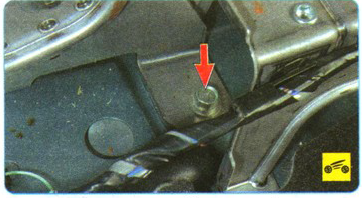

...и заднего креплений кронштейна рычага стояночного тормоза к кузову.

5. Снимите рычаг.

6. Перед установкой рычага на автомобиль смажьте консистентной смазкой его зубчатый сектор, а перед присоединением к нему переднего троса - резьбу его наконечника.

7. Установите рычаг в порядке, обратном снятию, и отрегулируйте стояночную тормозную систему I см. «Регулировка привода стояночного тормоза»).

8. Установите снятые детали в порядке, обратном снятию.

Источник: Руководство по эксплуатации издательства "Третий Рим"
