Замена ламп в передних фарах Hyundai Santa Fe CM 2006-2012

Инструменты:

• Ключ трещоточный
• Головка 10 мм

Детали и расходники:

• Лампа дальнего света фар (тип лампы H7, 55 Вт.) (18647-55007L) - 2 шт.
• Лампа ближнего света фар (тип лампы H7, 55 Вт.) (18647-55007) - 2 шт.
• Лампа переднего габаритного огня (тип лампы H6W, 6 Вт.) (18641-06009) - 2 шт.
• Лампа указателя переднего поворота (тип лампы PY21W 21 Вт.) (18642-21007N) - 2 шт.
• Ветошь (при необходимости)
• Спирт (при необходимости)

Примечание:

В этой статье показана замена ламп Санта Фе.

Предупреждение:

Трогать пальцами стекло новых галогенных ламп ни в коем случае нельзя — оставленные следы приведут к скорому перегоранию. Очистить стекло можно протерев лампу спиртом.

Замена лампы дальнего света фар Hyundai Santa Fe

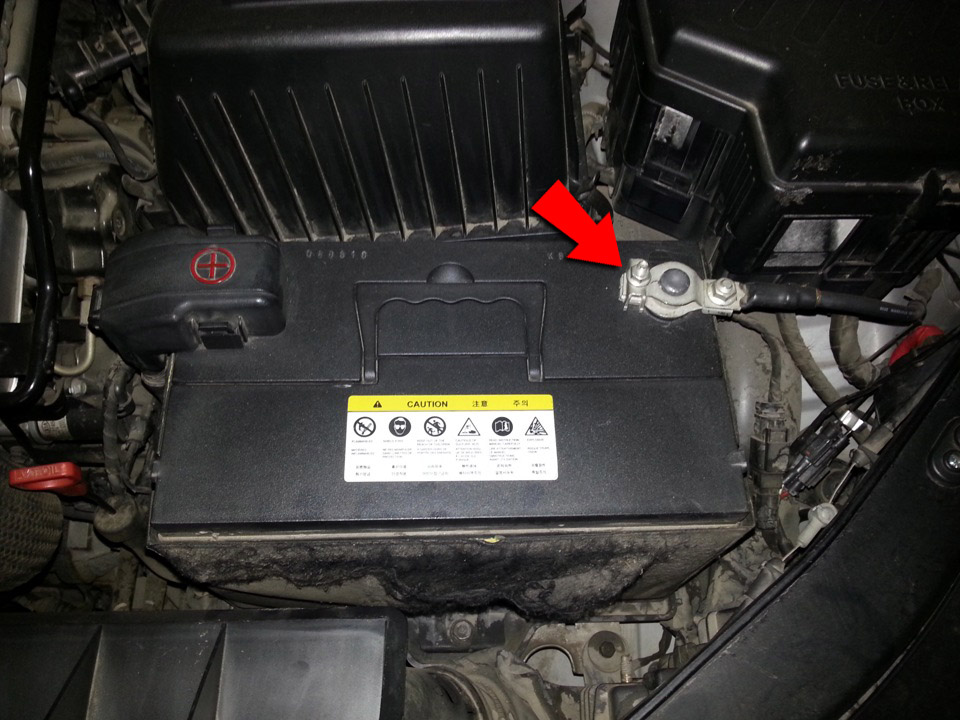

1. Отключите клемму "минус" от аккумуляторной батареи.

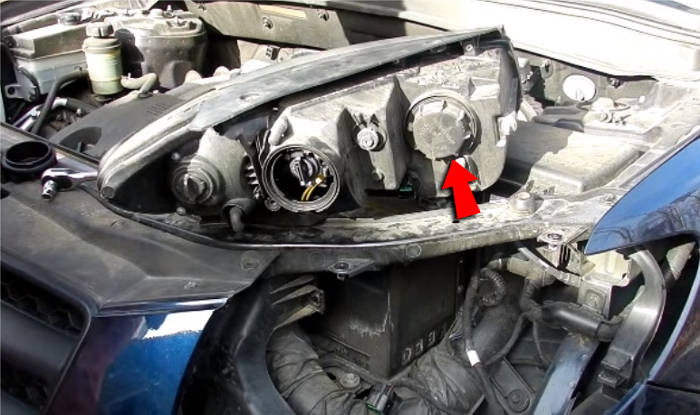

2. Поверните против часовой стрелки крышку лампы дальнего света и снимите крышку.

Крышка лампы дальнего света (фара для наглядности снята).

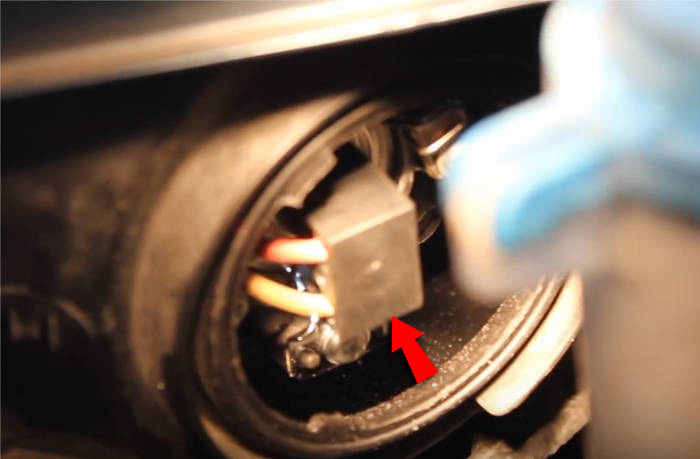

3. Отсоедините колодку проводов от цоколя лампы дальнего света.

4. Выведите петлю пружинного фиксатора из паза на отражателе и откиньте пружинный фиксатор.

5. Лампа дальнего света извлекается за металлические выступы.

6. Установите лампу в порядке, обратном снятию.

Замена лампы ближнего света фар Hyundai Santa Fe

1. Отключите клемму "минус" от аккумулятора.

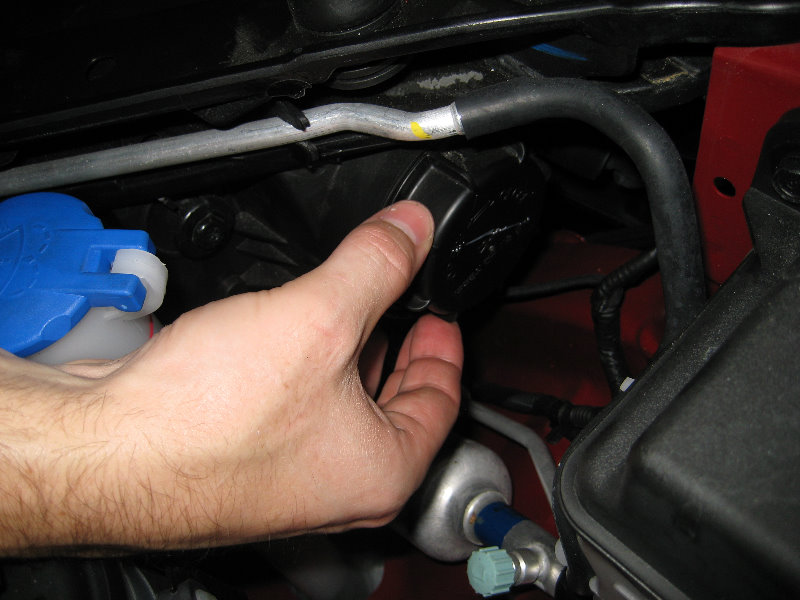

2. Открутите против часовой стрелки крышку лампы ближнего света фар и снимите крышку.

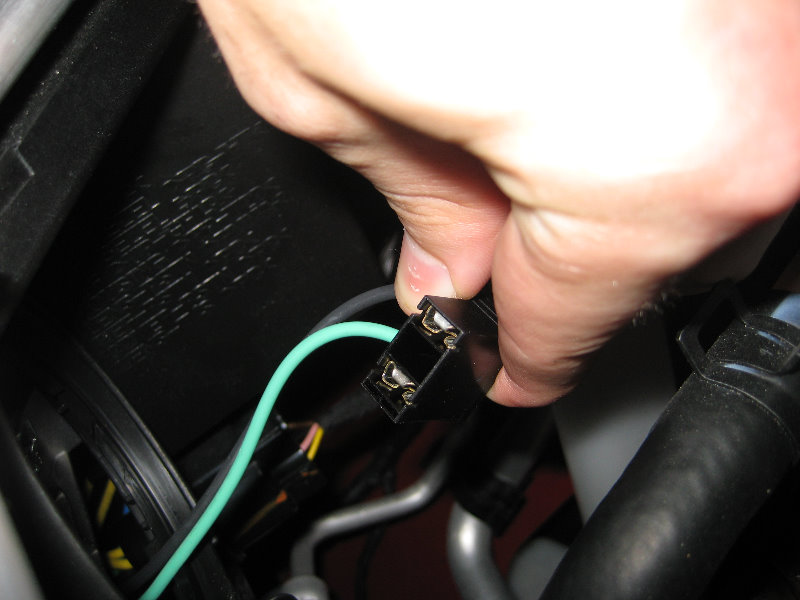

3. Отключите колодку проводов от лампы ближнего света (для наглядности показано на снятой лампе).

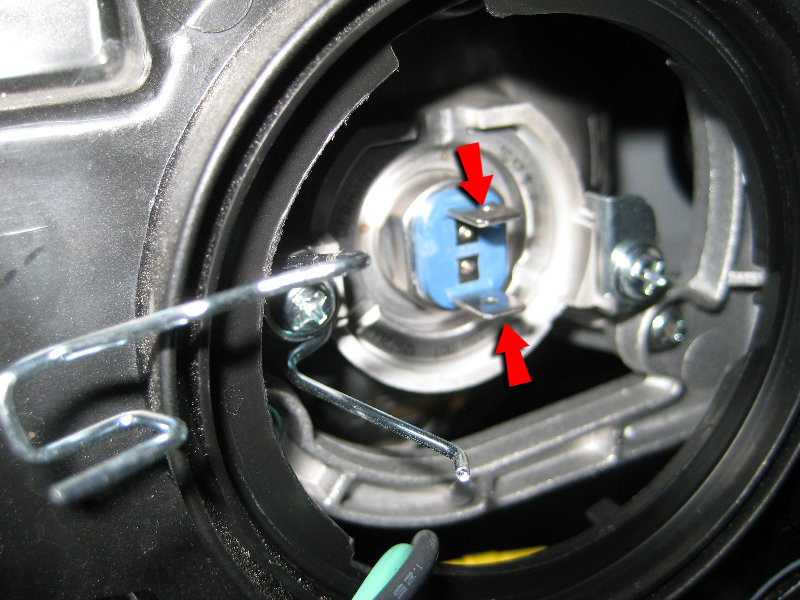

Место для подключения колодки проводов.

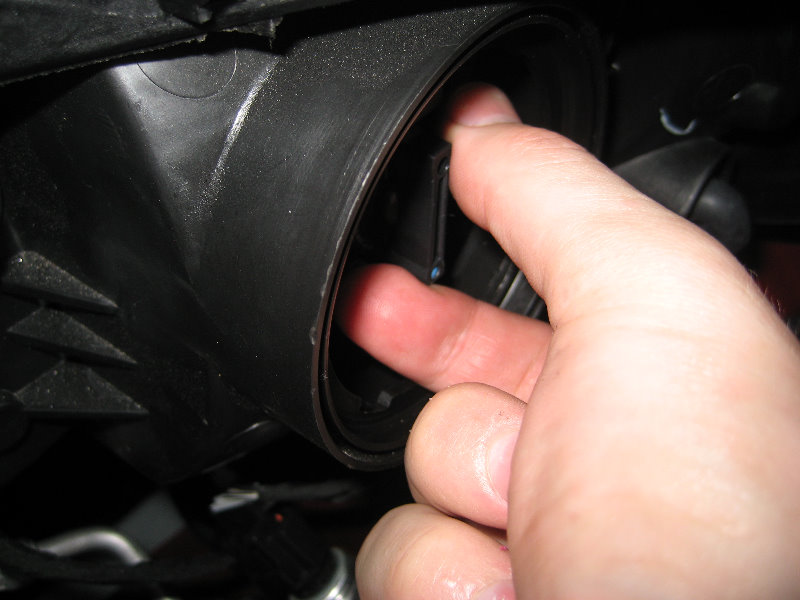

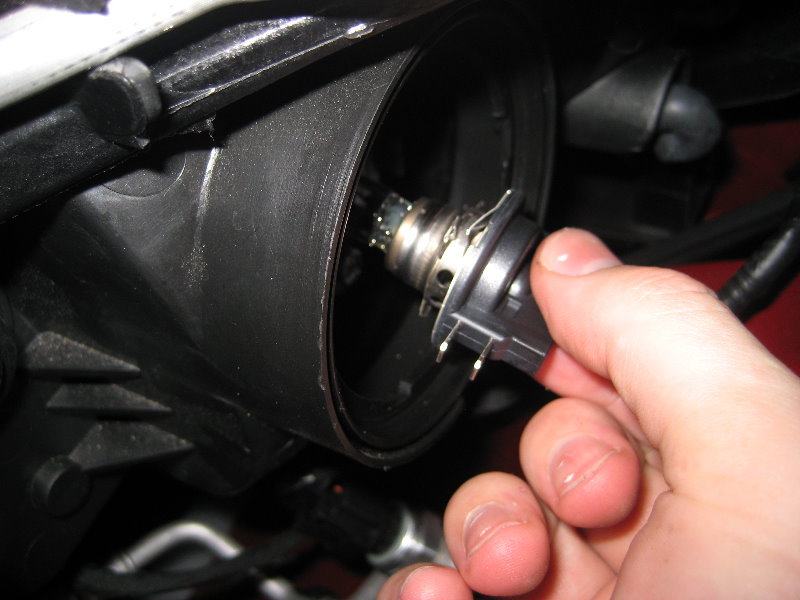

4. Поверните лампу против часовой стрелки и снимите лампу.

5. Установите лампу в порядке, обратном снятию.

Замена лампы переднего указателя поворота Hyundai Santa Fe

1. Снимите "минусовую" клемму аккумуляторной батареи.

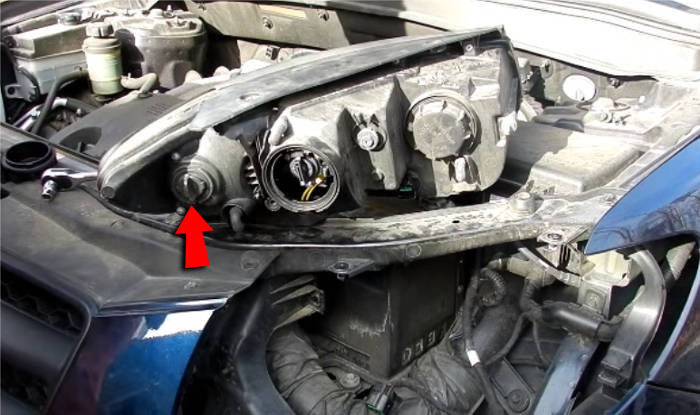

2. Поверните лампу указателя поворота против часовой стрелки.

3. Извлеките лампа указателя поворота.

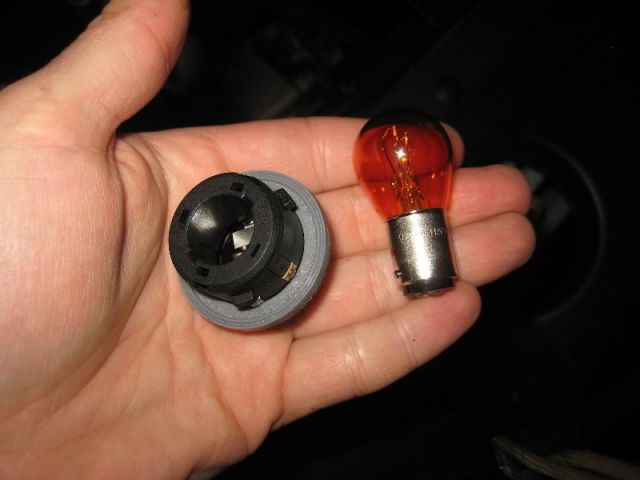

4. Извлеките лампу из патрона.

Примечание:

Если подлезть к лампе указателя поворота не выходит, придется снять передние фары Санта Фе.

5. Установите лампу в порядке, обратном снятию.

Замена лампы габаритного огня Hyundai Santa Fe

1. Отключите клемму "минус" от аккумулятора.

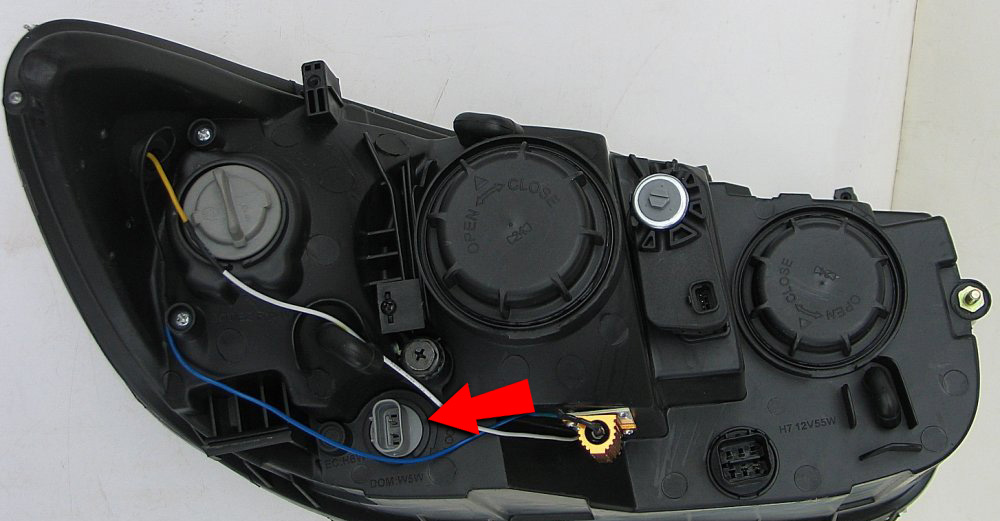

2. Потяните и отсоедините колодку проводов от патрона лампы габаритного огня (для наглядности показано на снятой фаре).

3. Поверните патрон против часовой стрелки, и извлеките патрон с лампой габаритного огня.

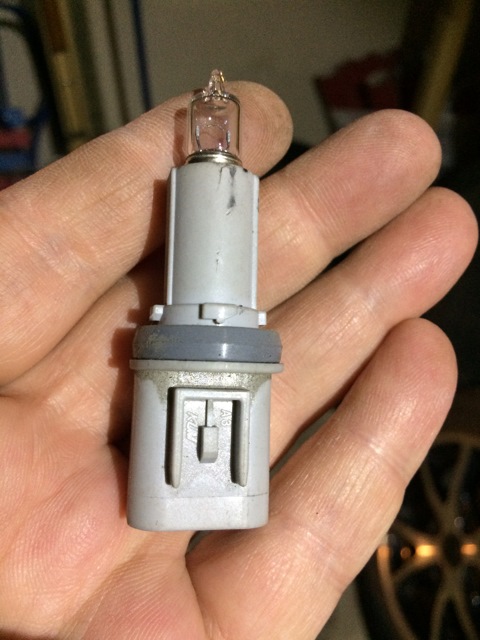

4. Отсоедините лампу габаритного огня из патрона.

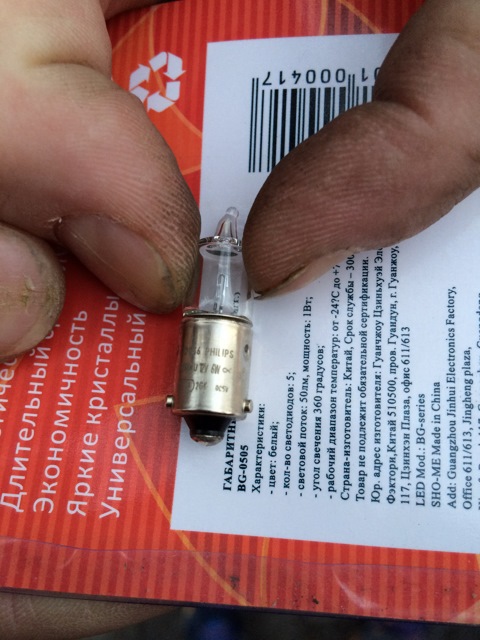

Лампы габарита Санта Фе

5. Установите лампу в порядке, обратном снятию.
