Замена прокладки крышки головки блока цилиндров Hyundai Santa Fe

Вам потребуются: торцовые головки «на 10», «на 13», ключи «на 10», «на 12», пассатижи, отвертка с плоским лезвием.
ПРИМЕЧАНИЕ
Замена прокладки крышки головки блока цилиндров показана на передней головке блока цилиндров. Для замены прокладки крышки задней головки блока цилиндров дополнительно необходимо снять ресивер (см. «Снятие и установка ресивера», с. 111).
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя», с. 67).
3. Снимите защиту картера двигателся (см. «Снятие и установка защиты картера и брызговиков двигателя», с. 67).
4. Отверните гайку А и выверните болты Б крепления термоэкрана стартера.
5. Снимите термоэкран стартера.

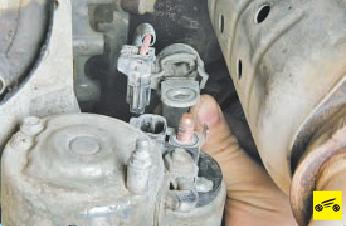

6. Отведите в сторону чехол силового провода стартера

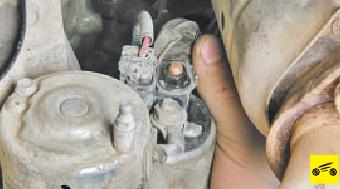

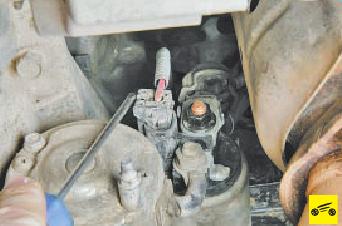

7. Подденьте отверткой фиксатор и отсоедините колодку проводов от разъема стартера.

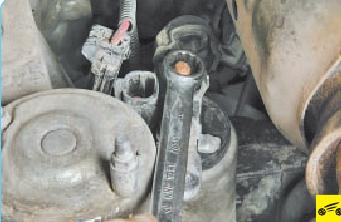

8. Отверните гайку крепления силового провода стартера…
9. …и отведите провод в сторону.

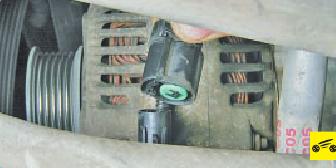

10. Отожмите фиксатор и отсоедините колодку жгута проводов от разъема генератора.

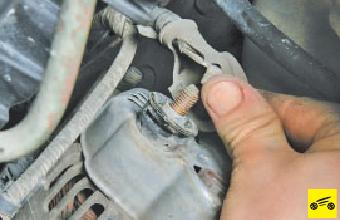

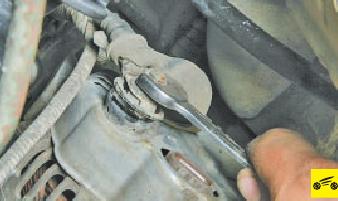

11. Отверните гайку крепления силового провода генератора…
12. …и отведите провод в сторону.
13. Отожмите фиксатор и разъедините колодки жгута проводов компрессора кондиционера.

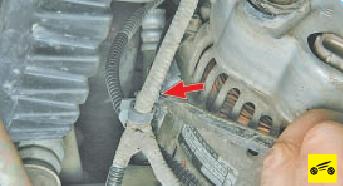

14. Отожмите фиксатор держателя жгута проводов и отсоедините держатель от кронштейна.
15. Отожмите фиксатор держателя жгута проводов и отсоедините держатель от кронштейна на передней опоре подвески силового агрегата.

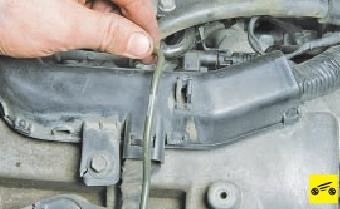

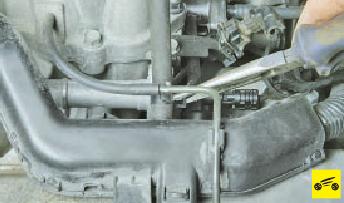

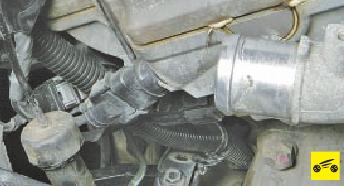

16. Сожмите отогнутые ушки хомута шланга большой ветви вентиляции картера к штуцеру на крышке передней головки блока цилиндров, сдвиньте хомут по шлангу…
17. …и отсоедините шланг от штуцера на крышке головки блока цилиндров.
18. Отожмите фиксатор и отсоедините колодку проводов от усилителя антенны.
19. Отожмите фиксаторы и отсоедините колодки жгута проводов от топливных форсунок на передней топливной рампе.

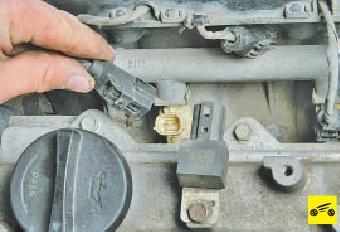

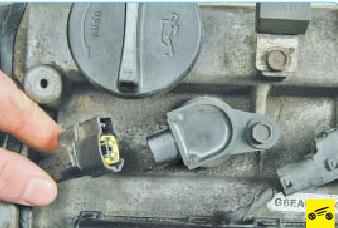

20. Отожмите фиксаторы и отсоедините колодки жгута проводов от катушек зажигания на передней головке блока цилиндров.

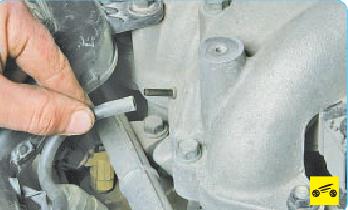

21. Отсоедините наконечник вакуумного шланга передней опоры подвески силового агрегата от штуцера на ресивере…
22. …и извлеките шланг из фиксаторов на большом держателе жгута проводов.
23. Отожмите фиксатор и разъедините колодки жгута проводов датчика давления масла.
24. Отожмите фиксатор и отсоедините колодку жгута проводов от датчика положения распределительных валов передней головки блока цилиндров.
25. Отожмите фиксатор и отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.

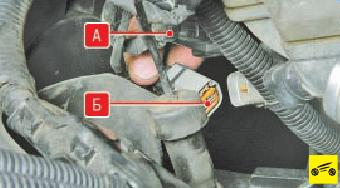

26. Отожмите фиксаторы и разъедините колодки жгута проводов диагностического датчика концентрации кислорода Б на переднем выпускном коллекторе и датчика положения коленчатого вала А.

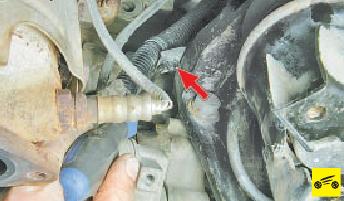

27. Аналогично разъедините колодки жгута проводов управляющего датчика концентрации кислорода на переднем выпускном коллекторе.

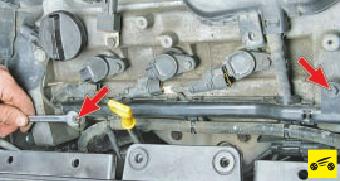

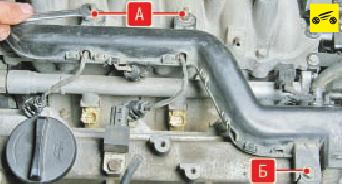

28. Отверните гайки А и выверните болт Б крепления большого держателя жгута проводов.
29. Выверните два болта крепления малого держателя жгута проводов.
30. Отведите каналы со жгутами проводов в сторону от передней головки блока цилиндров.
31. Снимите катушки зажигания (см. «Снятие и установка катушек зажигания», с. 224).
32. Снимите переднюю крышку ремня привода газораспределительного механизма (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия», с. 72).
ПРИМЕЧАНИЕ
Дальнейшие операции по замене уплотнения крышки головки блока цилиндров для наглядности показаны на снятом с автомобиля силовом агрегате.

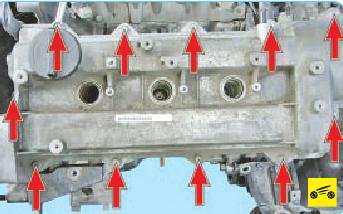

33. Выверните болты крепления крышки передней головки блока цилиндров

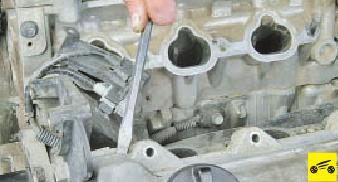

34. Подденьте отверткой…

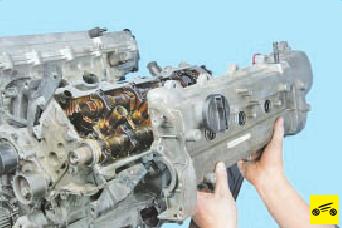

35. …и снимите крышку передней головки блока цилиндров.

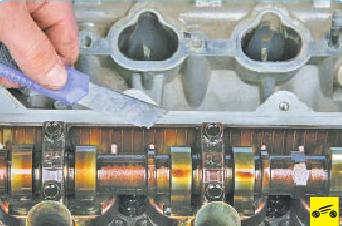

36. Очистите поверхность головки блока цилиндров от остатков старой прокладки.

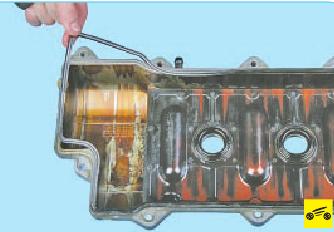

37. Снимите старую прокладку с крышки головки блока цилиндров.
38. Установите прокладку крышки головки блока цилиндров и все детали в порядке, обратном снятию. Болты крепления крышки затягивайте в порядке, показанном на рисунке
