Замена ламп в заднем фонаре Ниссан Х-Трейл

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
30 мин. - 1 час
Автосервисы рядом
Инструменты:
Отвертка плоская средняя 1 шт.
Ключ трещоточный 1 шт.
Торцевая головка 10 мм 1 шт.
Детали и расходники:
Ветошь 1 шт.
Тканевые перчатки 1 шт.

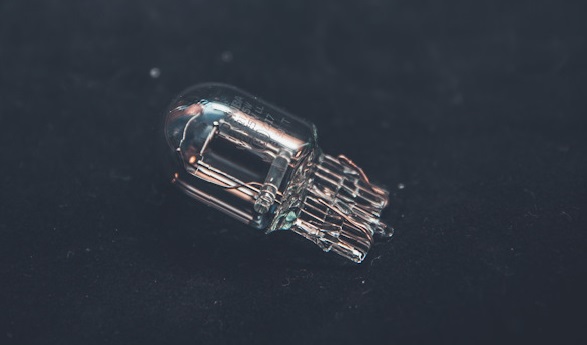

Лампа сигнала торможения/габаритного света W21/5W (21/5 Вт) 1 шт.

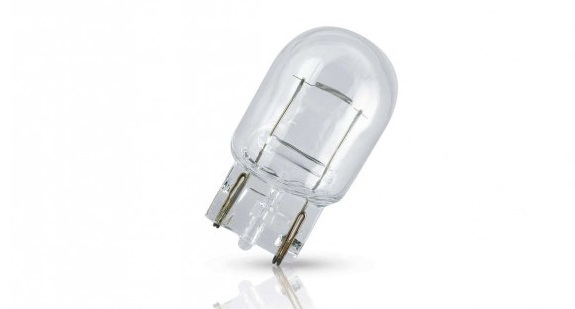

Лампа указателя поворота W21W (21 Вт) 1 шт.

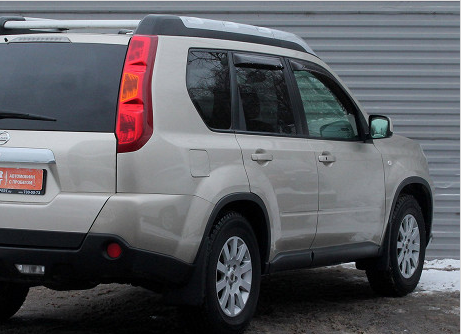

На автомобилях Ниссан Х-Трейл устанавливаются комбинированные задние фонари, в которых расположены 2 секции:

  • сигнала торможения\габаритного света;
  • указателя поворота.

Начиная с 2011 года, в задних фонарях для габаритного света и сигнала торможения используются светодиоды.

Перед тем, как поменять лампы в заднем фонаре Ниссан Х-Трейл, желательно ключом или головкой на 10 мм отсоединить провод «минусовой» клеммы аккумуляторной батареи.

Замена ламп в заднем фонаре Ниссан Х-Трейл

Замена ламп в заднем фонаре Ниссан Х-Трейл

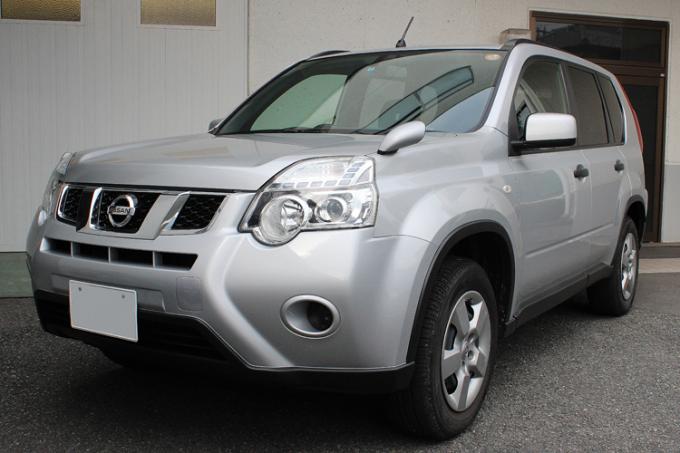

1. Установите автомобиль на ровную горизонтальную поверхность, и выключите зажигание.

Замена ламп в заднем фонаре Ниссан Х-Трейл

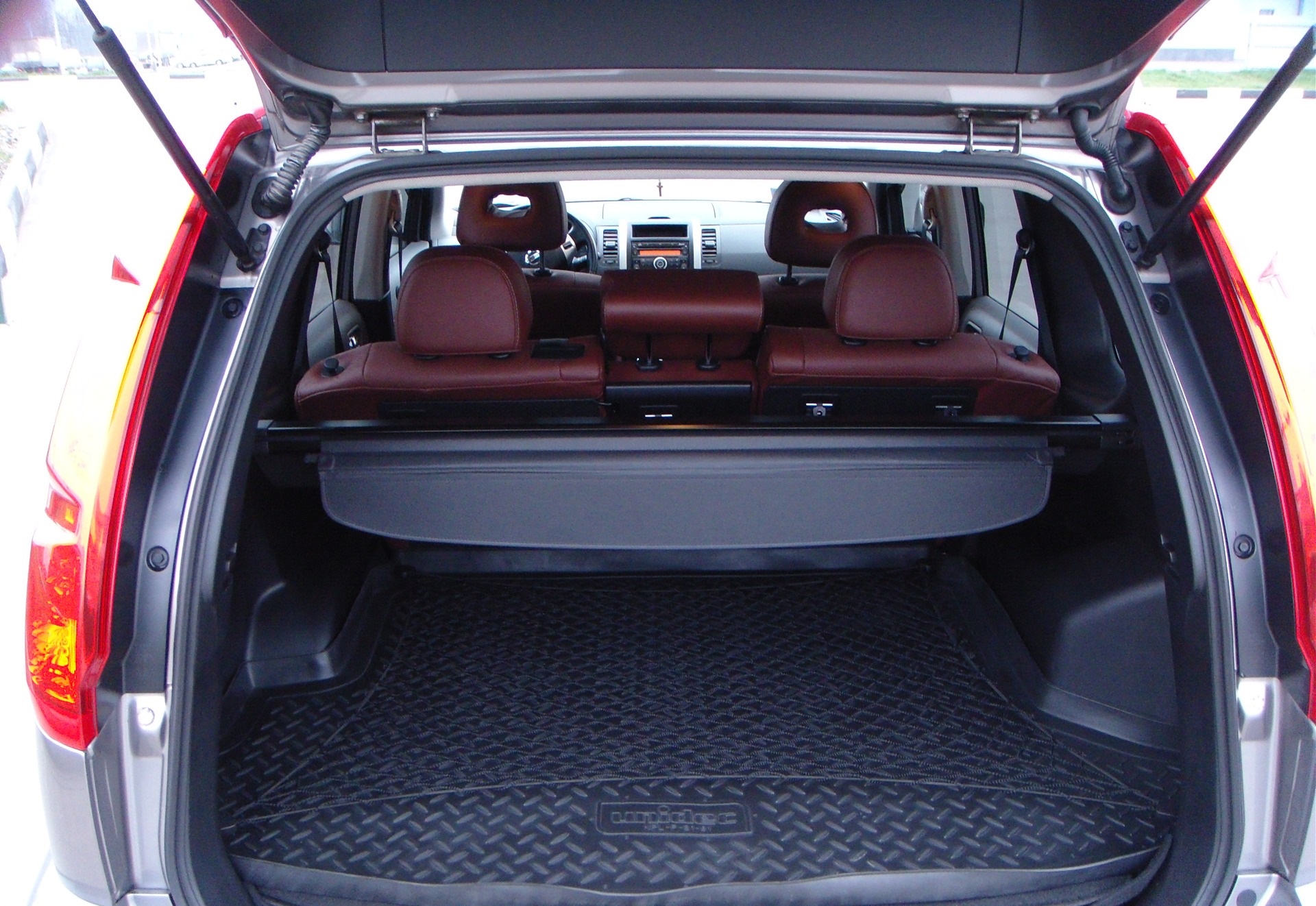

2. Поднимите крышку багажника.

Замена ламп в заднем фонаре Ниссан Х-Трейл

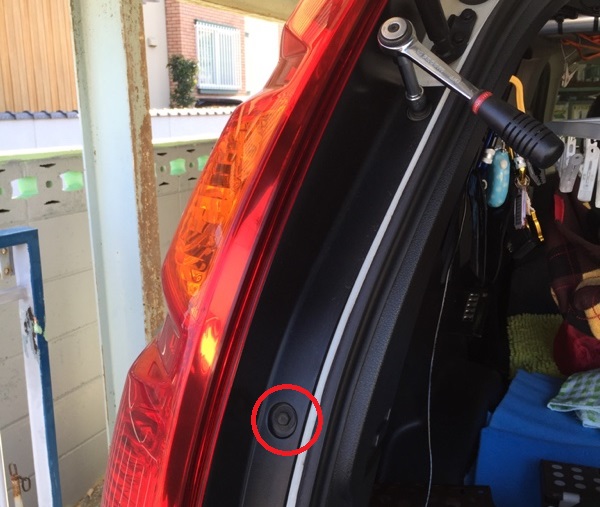

3. Головкой на 10 мм выверните 2 болта крепления. фонаря.

Замена ламп в заднем фонаре Ниссан Х-Трейл

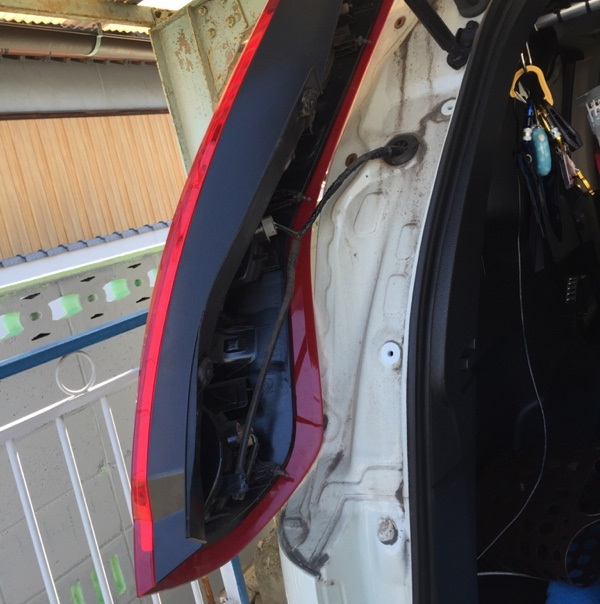

4. Выведите фонарь из отверстий и отведите его в сторону.

Замена ламп в заднем фонаре Ниссан Х-Трейл

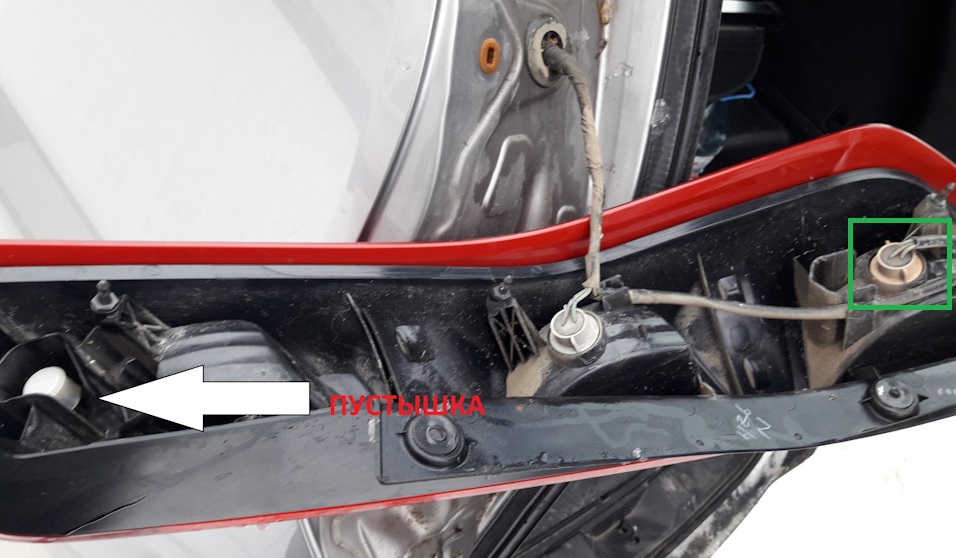

5. Поверните против часовой стрелки и извлеките патрон с лампой указателя поворота Ниссан Х-Трейл.

Замена ламп в заднем фонаре Ниссан Х-Трейл

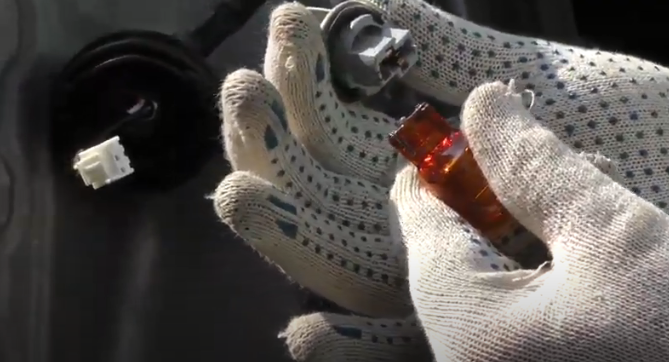

6. Вытяните перегоревшую лампу из патрона.

Замена ламп в заднем фонаре Ниссан Х-Трейл

7. Замените лампу заднего указателя поворота Ниссан Х-Трейл на новую.

Замена ламп в заднем фонаре Ниссан Х-Трейл

Примечание:

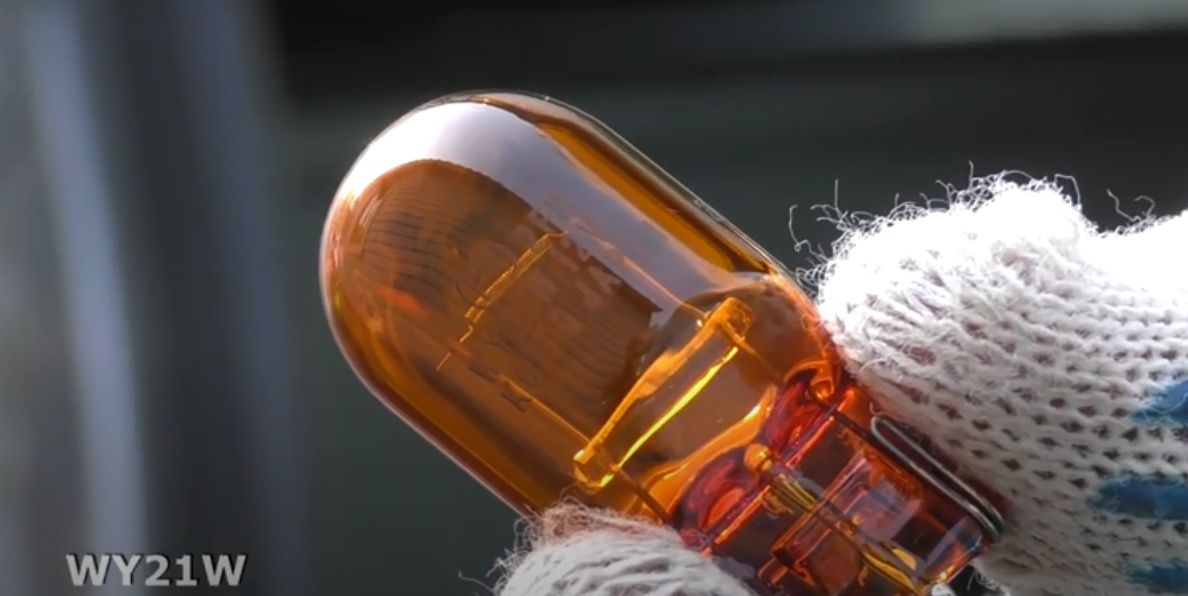

На автомобилях с 2011 года выпуска, в указателе поворота используется оранжевая лампа WY21W (21 Вт).

Замена ламп в заднем фонаре Ниссан Х-Трейл

8. Установите лампочку в обратном порядке.

Замена ламп в заднем фонаре Ниссан Х-Трейл

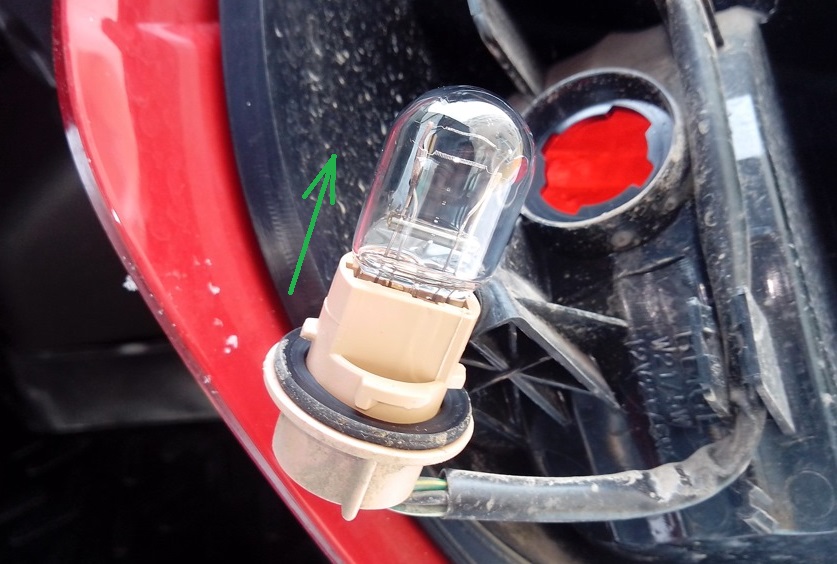

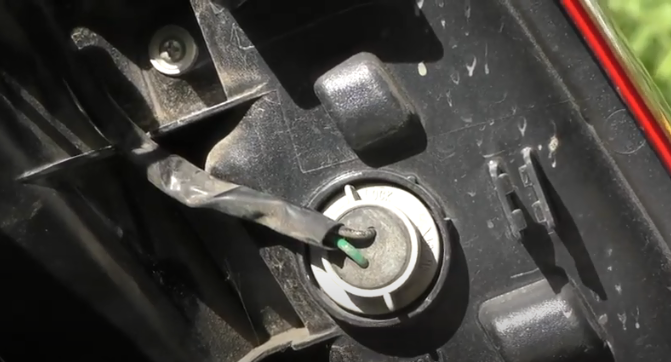

9. Поверните против часовой стрелки и извлеките патрон с лампой заднего габаритного света Ниссан Х-Трейл.

Замена ламп в заднем фонаре Ниссан Х-Трейл

10. Вытяните перегоревшую лампу из патрона.

Замена ламп в заднем фонаре Ниссан Х-Трейл

11. Замените лампу заднего сигнала торможения/габаритного света Ниссан Х-Трейл на новую.

Замена ламп в заднем фонаре Ниссан Х-Трейл

12. Установите лампочку в обратном порядке.

Замена ламп в заднем фонаре Ниссан Х-Трейл

13. Установите задний фонарь в порядке, обратном снятию.

Замена ламп в заднем фонаре Ниссан Х-Трейл

Примечание:

На автомобилях, выпускаемых с 2011 года, блок светодиодов заменяется в сборе с фонарем.

Источник: carpedia.club
