Регулировка света фар Ниссан Х-Трейл

Примечание:

Направление лучей света фар на Ниссан Х-Трейл должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а включенный ближний свет не ослеплял водителей, едущих навстречу.

Нужен помощник.

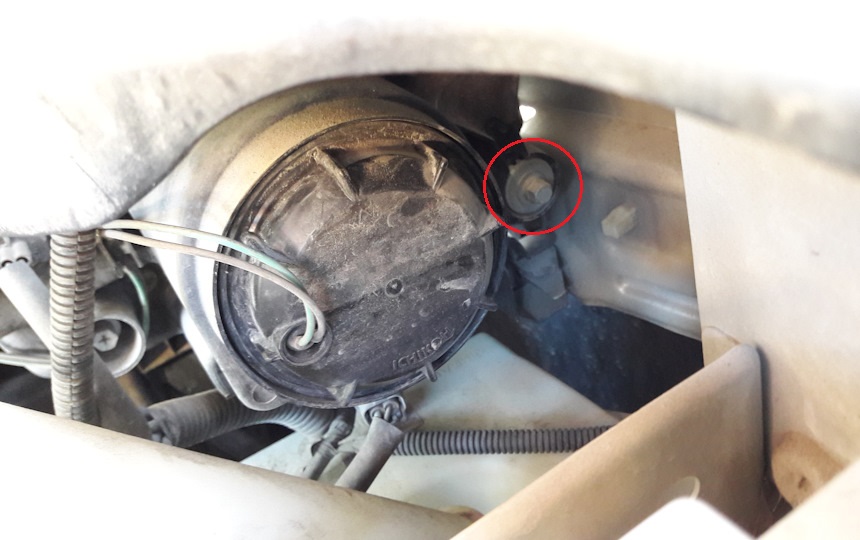

Расположение винтов регулировки света фар Ниссан Х-Трейл

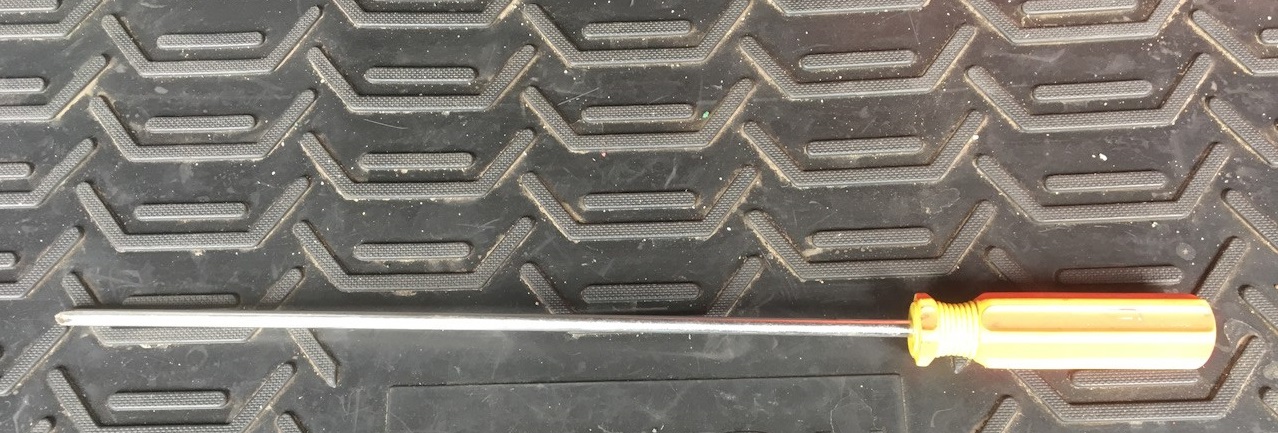

Для регулировки фар на задней стенке каждой фары имеются 2 винта. С их помощью можно регулировать направление пучка света в горизонтальной 1 и вертикальной 2 плоскостях. При регулировке, крестовая отвертка вставляется в отверстие сверху.

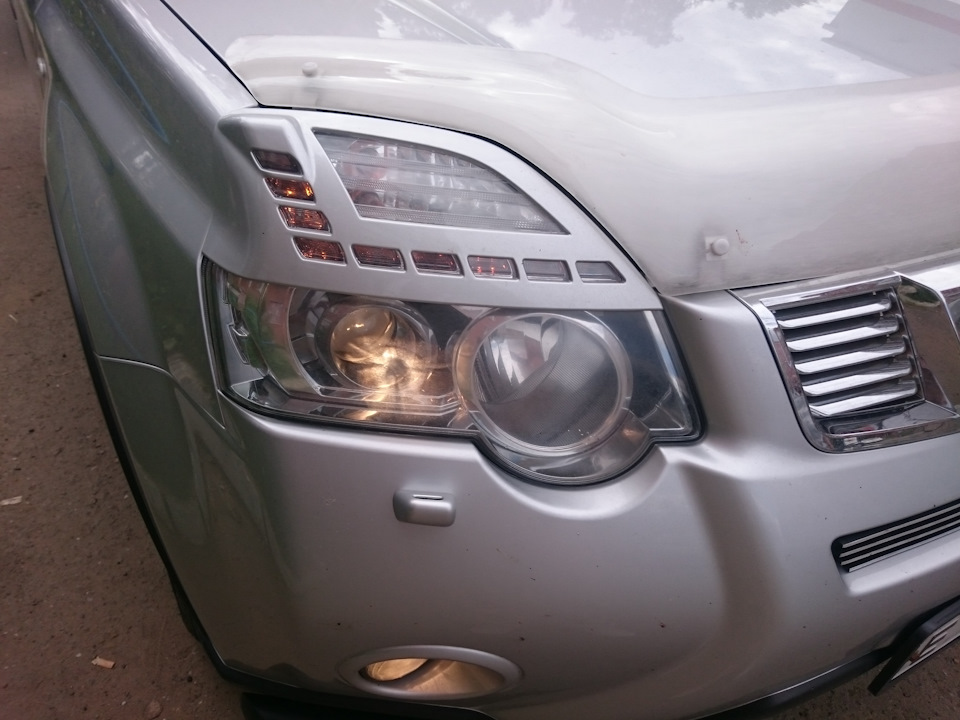

Передние фары с галогенными лампами оснащены электрическим корректором направления светового потока с ручным управлением. Он позволяет из салона изменять направление светового луча в вертикальной плоскости в соответствии с изменением загрузки автомобиля.

Проверкасвета фар Ниссан Х-Трейл

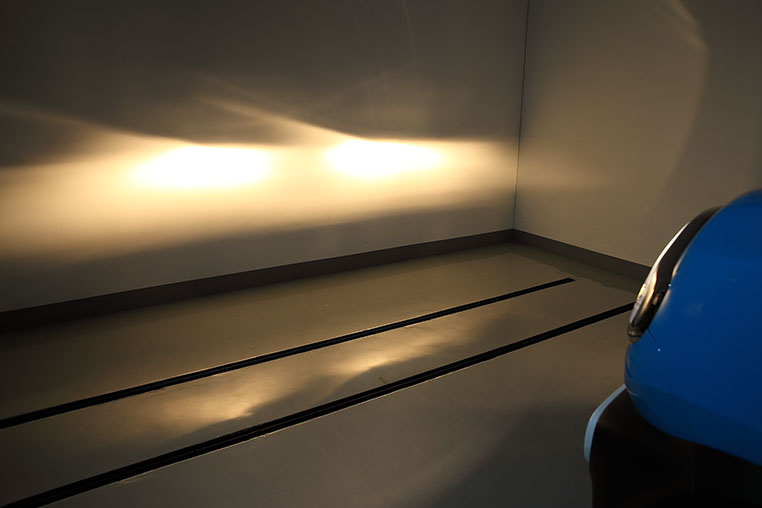

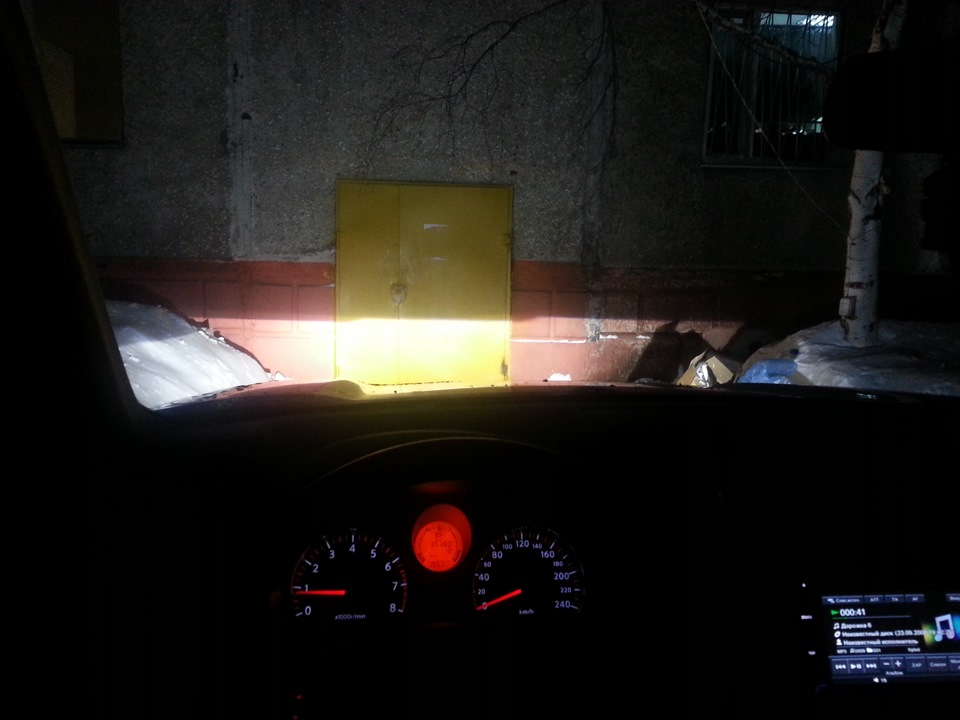

Установите автомобиль напротив ровной вертикальной стены на расстоянии 2-3 м и включите ближний свет. Верхние границы световых лучей должны находиться на одном уровне и быть четкими.

Примечание:

Проверку света фар лучше всего проводить в темное время суток.

Регулировка света фар Ниссан Х-Трейл

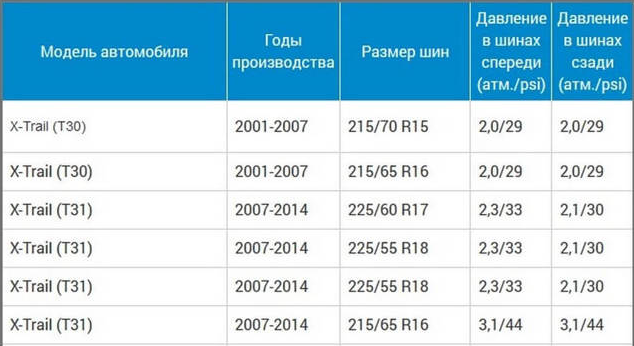

1. Проверьте и если нужно, доведите до нормы давление воз­духа в шинах.

2. При необходимости, промойте фары и вытрите их насухо.

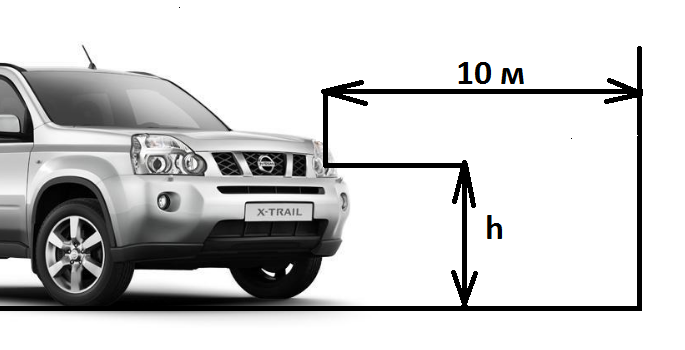

3. Установите полностью заправленный и укомплектованный автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м.

Примечание:

Как вариант, можно установить перед автомобилем лист фанеры размером 1×2 м, соблюдая те же условия.

4. Попросите помощника сесть на место водителя. Если такой возможности нет, положите на место груз около 75 кг. Покачайте автомобиль до самоустановки подвески.

5. Установите регулятор электрокорректора фар в положение «0».

6. Измерьте на автомобиле высоту центров фар от земли (расстоя­ние h на экране) и расстояние l между центрами фар Ниссан Х-Трейл.

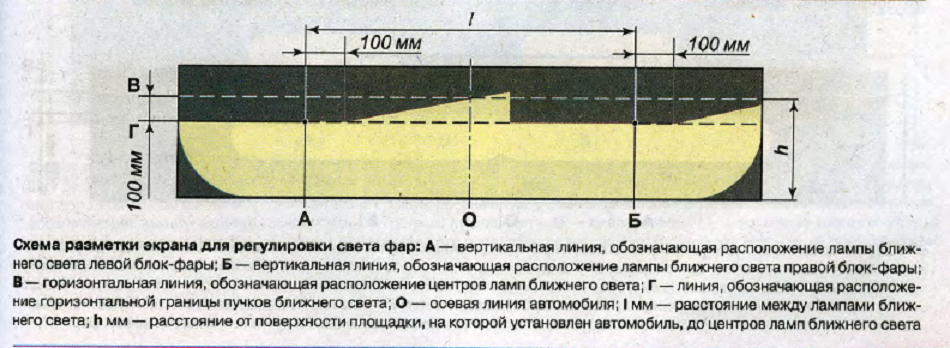

7. Разметьте на стене экран, как показано на рисунке.

8. Включите ближний свет фар.

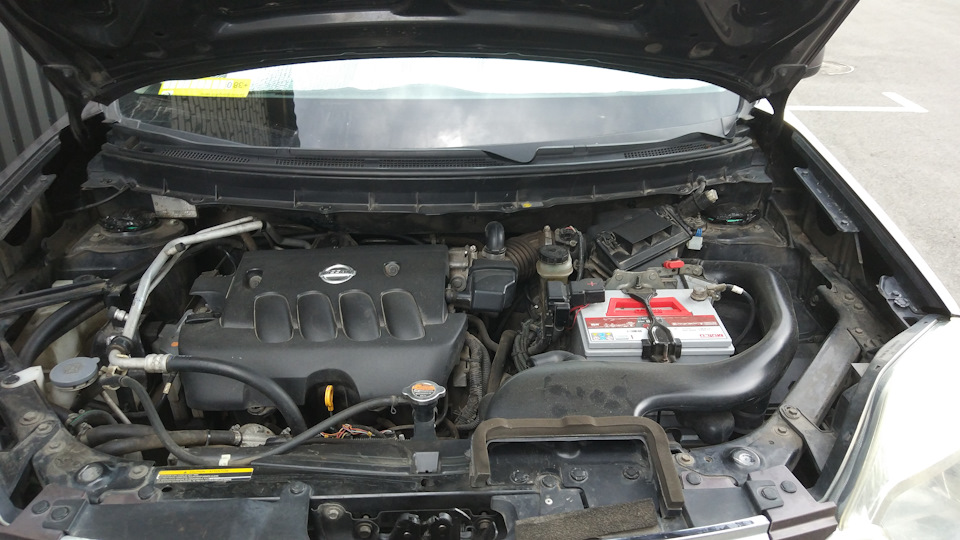

9. Поднимите крышку капота.

Примечание:

Регулировку направле­ния светового пятна на каждой фаре проводите поочередно. Вторую фару во время регулиров­ки закройте непрозрачным материалом.

10. Закройте одну из фар куском картона.

11. Вращая крестовой отверткой регулировочный винт, совместите верхнюю горизонтальную границу луча света с линией Г.

12. Крестовой отверткой, вращая второй регулировочный винт, совместите излом верхней границы пучка света с вертикальной линией А.

13. Таким самым способом отрегулируйте ближний свет и второй фары Ниссан Х-Трейл.
