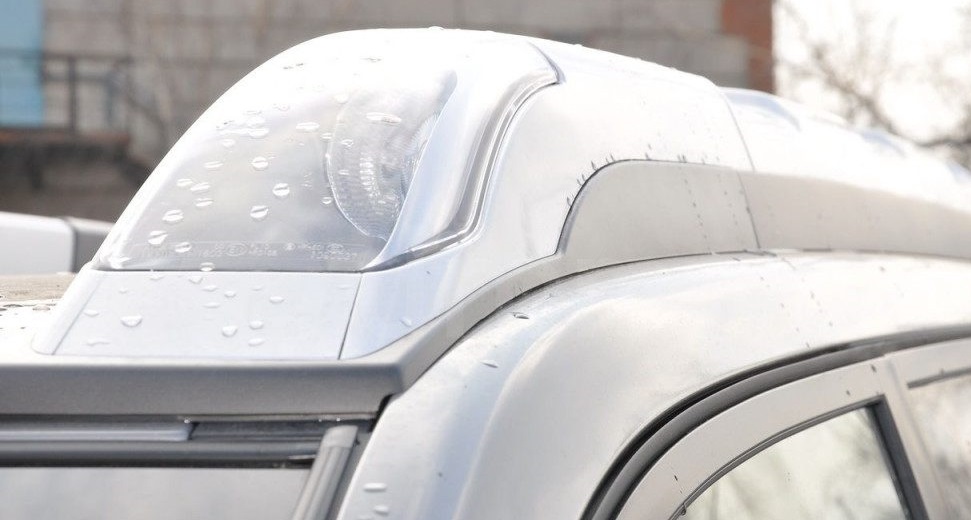

Регулировка света дополнительных фар (рейлингов) Ниссан Х-Трейл

Примечание:

Регулировку желательно проводить с помощником.

Регулировка света дополнительных фар (рейлингов) Ниссан Х-Трейл

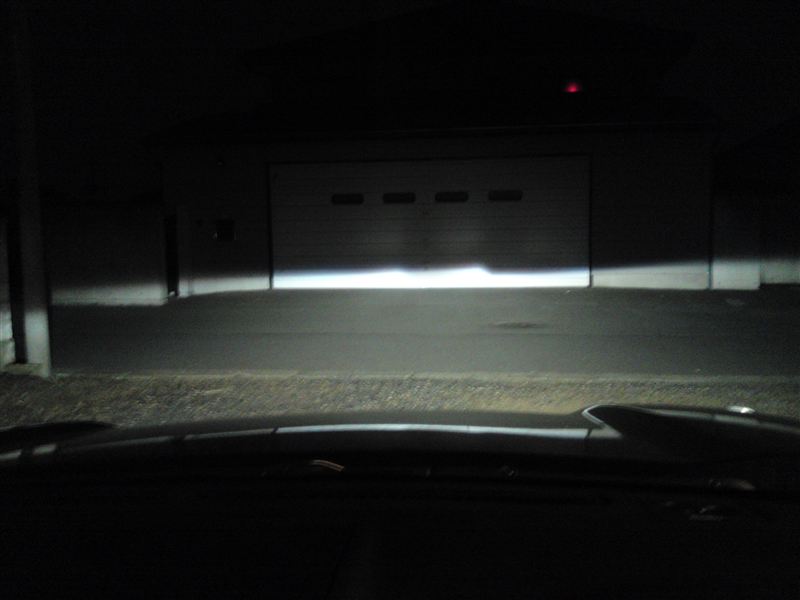

1. Установите автомобиль на ровной горизонтальной площадке перпендикулярно к выбранной вертикальной поверхности. Он должен быть полностью заправленный и укомплектованный. Расстояние от поверхности до центра фары должно быть 10 м.

Примечание:

Соблюдая те же условия, можно установить перед автомобилем лист фанеры размером 2×2 м.

2. Проверьте и если нужно, доведите до нормы давление воз­духа в шинах.

3. При необходимости, промойте фары и вытрите их насухо.

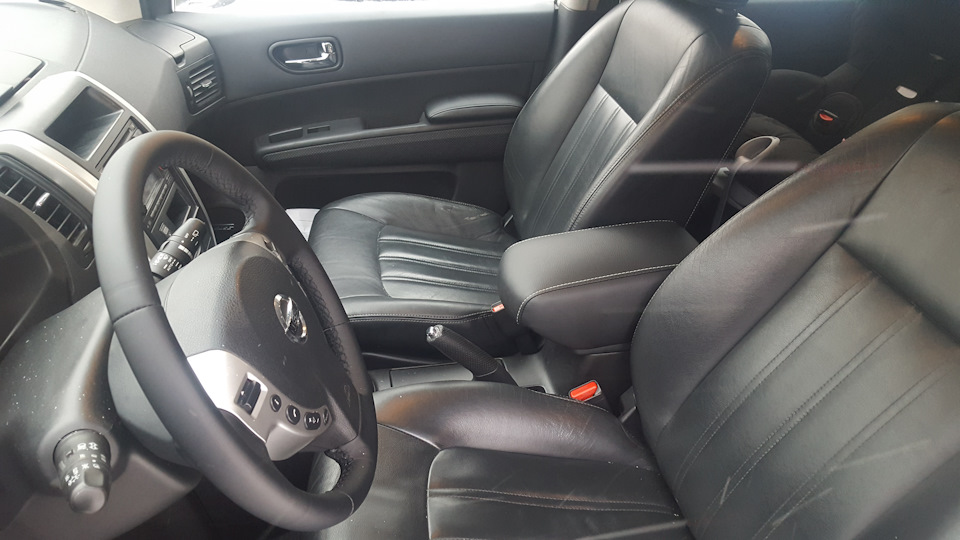

4. Попросите помощника сесть на место водителя. Если такой возможности нет, положите на место груз около 75 кг. Покачайте автомобиль до самоустановки подвески.

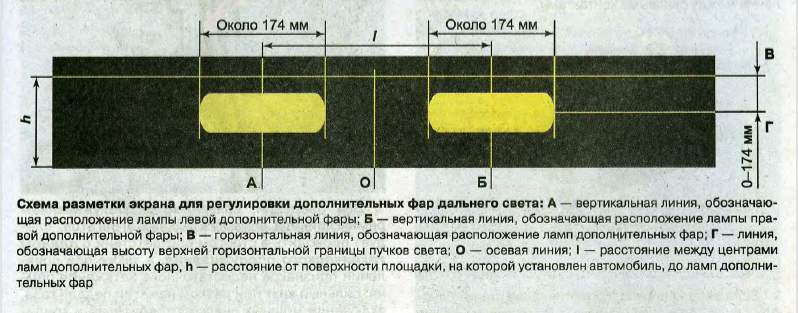

5. Разметьте на стене экран, как показано на рисунке. Необходимые замеры сделайте с помощью рулетки.

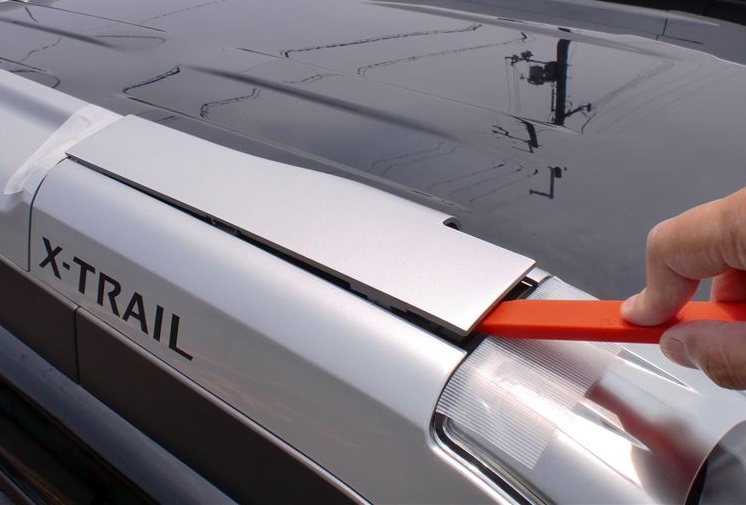

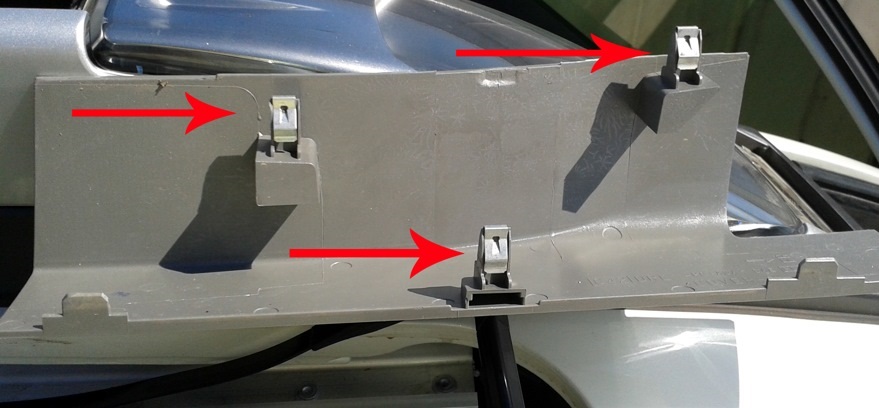

6. Для получения доступа к регулировочным винтам дополнительных фар Ниссан Х-Трейл, снимите декоративные накладки (подденьте и потяните вверх).

7. Включите дополнительные фары и закройте листом бумаги правую.

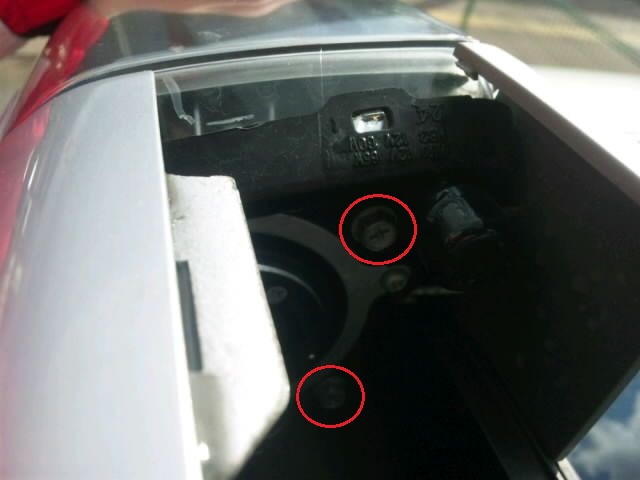

8. Для регулировки дополнительного света фар Ниссан Х-Трейл, на самом корпусе блок-фары имеются 2 винта: верхний регулирует по высоте, нижний — влево или вправо.

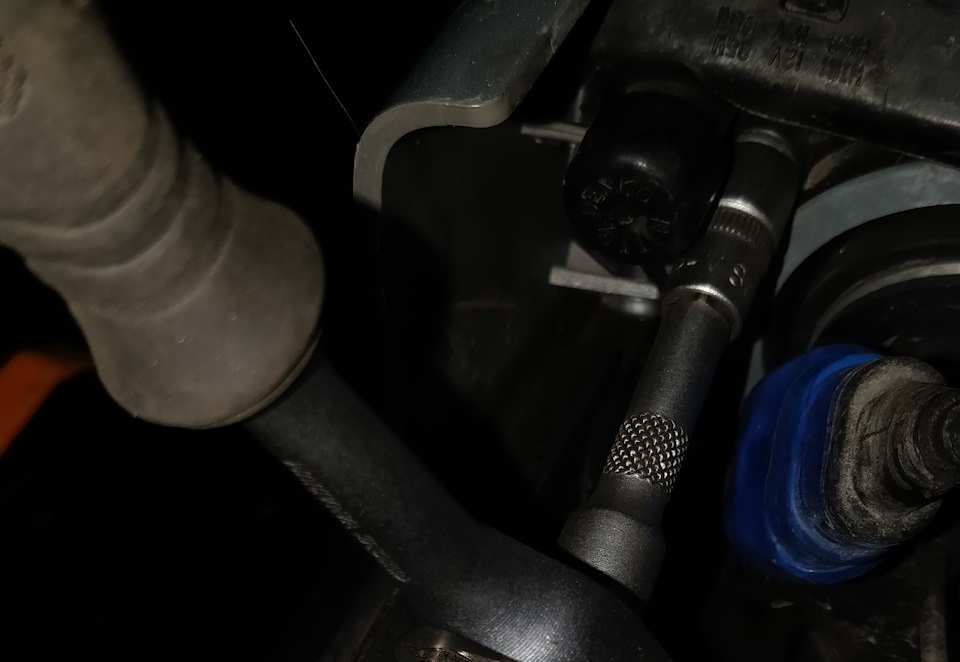

9. Возьмите торцевую головку на 8 мм или крестовую отвертку. Вращая винты, регулируйте фару до тех пор, пока центр луча окажется на пересечении линий А и Г.

Примечание:

Вращая нижний регулировочный винт учитывайте, что он перемещает луч не строго в горизонтальной плоскости, а наружу-вверх или внутрь-вниз.

10. Откройте правую фару и закройте куском картона левую. Таким самым способом проверьте и отрегулируйте положение левой дополнительной фары Ниссан Х-Трейл.

Примечание:

Если верхняя граница светового потока нечеткая или размыта, это может свидетельствовать о неисправности лампы или повреждении отражателя фары. Если отрегулировать луч света фар Ниссан Х-Трейл не удается, проверьте установку лампы и фары.
