Замена ламп задних осветительных приборов Citroen Berlingo II 2013

print share bookmark_border
0 Просмотры
5.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка плоская средняя
  • Ключ с наконечником Torx (звездочка) T30

Детали и расходники:

  • Тканевые перчатки
  • Ветошь

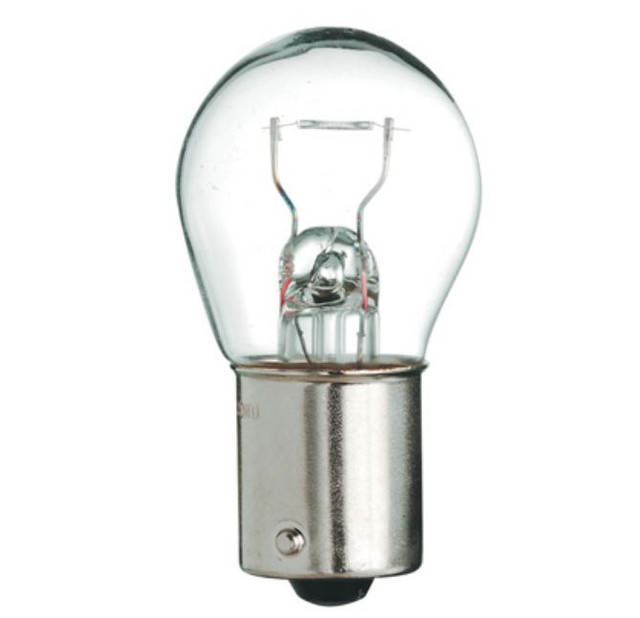

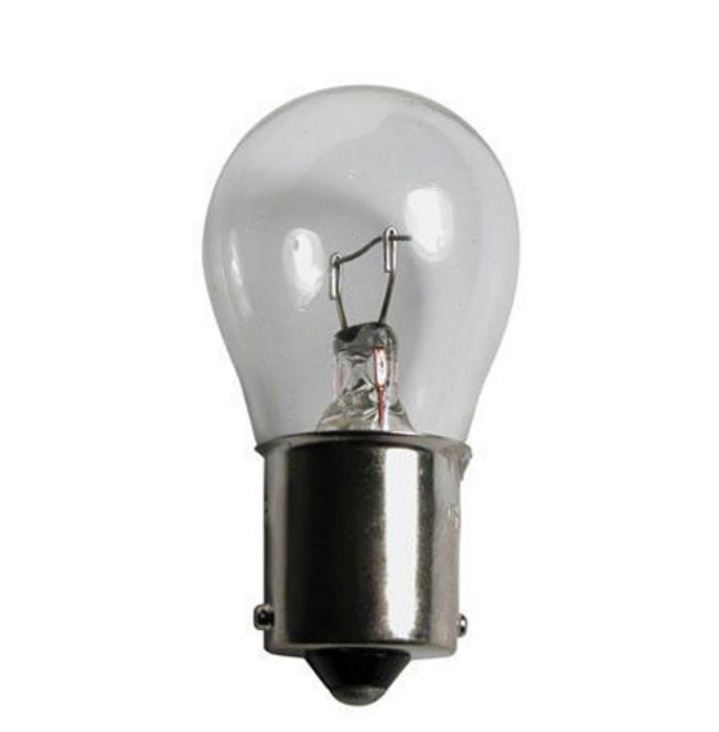

  • Лампа стоп-сигнала / стояночных огней P21/5W — 6216 28

Лампа стоп-сигнала / стояночных огней P21/5W — 6216 28

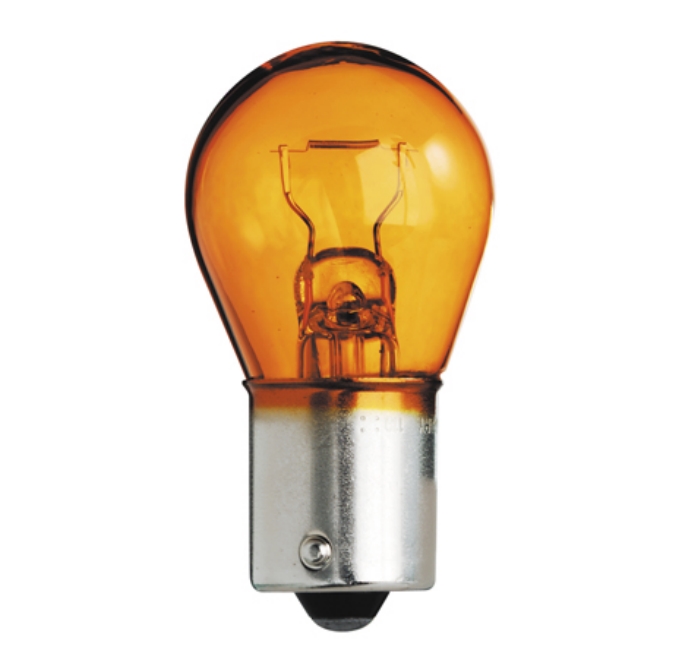

  • Лампа указателя поворота PY21W (желтая колба) — 6216 31

Лампа указателя поворота PY21W (желтая колба) — 6216 31

  • Лампа фонаря заднего хода P21W — 6216 31

Лампа фонаря заднего хода P21W — 6216 31

  • Лампа противотуманного фонаря P21W — 6216 31

Лампа противотуманного фонаря P21W — 6216 31

Примечания:

На Ситроен Берлинго замена ламп производится только при выключенном зажигании либо при отключенной аккумуляторной батарее.

Температура ламп сразу после выключения очень высока. Прежде чем дотрагиваться до лампы, дождитесь ее охлаждения. В противном случае можно получить ожог.

Для замены следует использовать новую лампу той же мощности и цвета.

Замена ламп задних фонарей Ситроен Берлинго 2

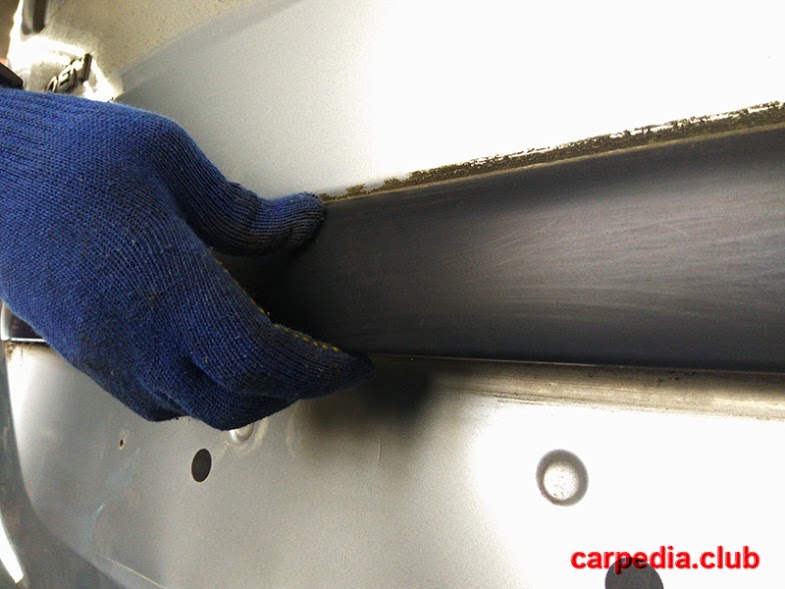

 1. Откройте и поднимите дверь багажного отделения.

Открытие двери багажного отделения автомобиля Citroen Berlingo II

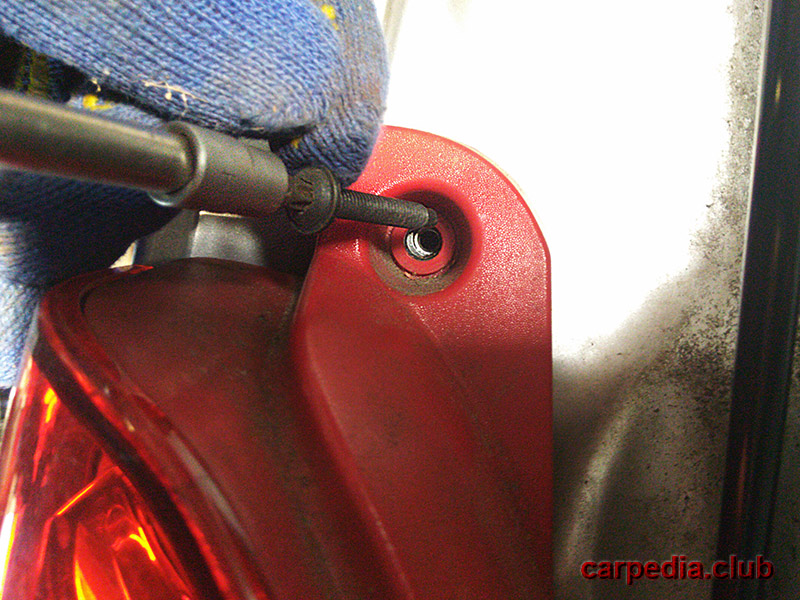

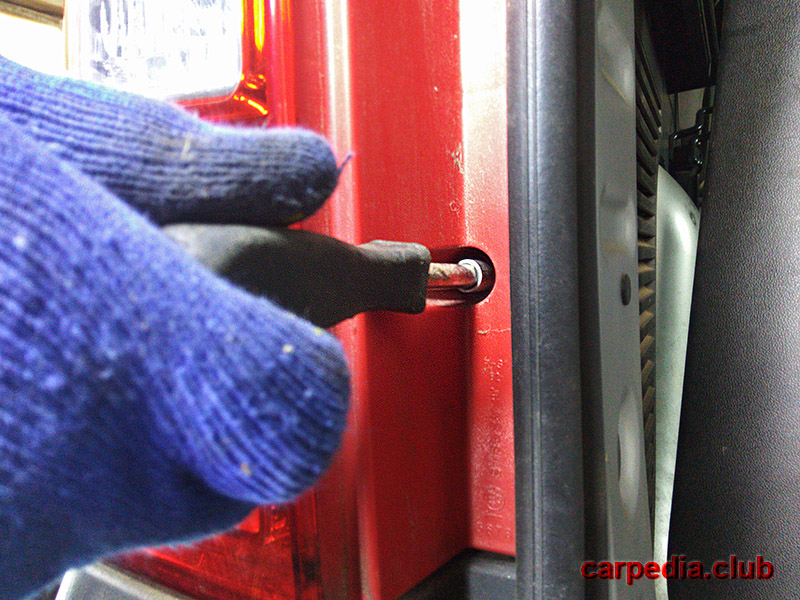

2. Отверните верхний болт крепления заднего осветительного прибора.

Откручивание верхнего болта крепления заднего осветительного прибора Citroen Berlingo II

Откручивание верхнего болта крепления заднего осветительного прибора Citroen Berlingo II

3. Отверните нижний болт крепления заднего осветительного прибора.

Откручивание нижнего болта крепления заднего осветительного прибора Citroen Berlingo II

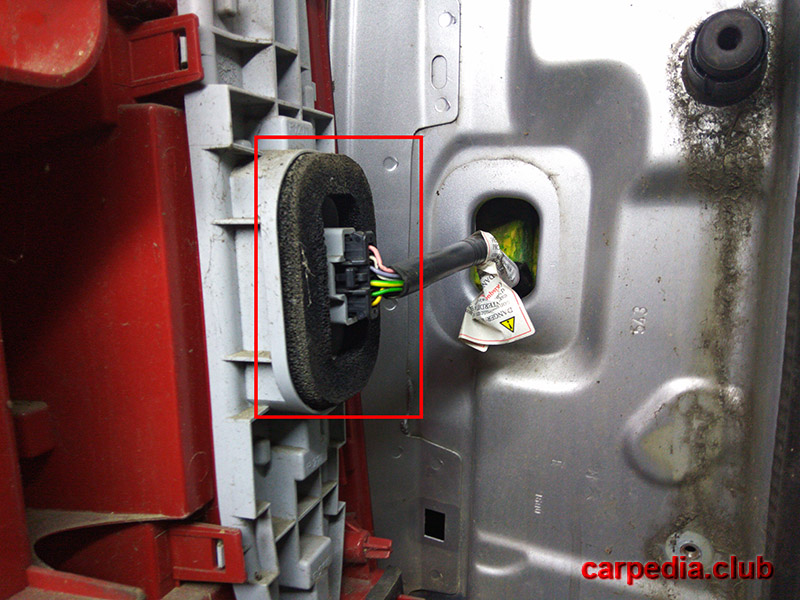

4. Оттяните задний фонарь Ситроен Берлинго 2 в сторону и снимите его с двух боковых фиксаторов. К фонарю сзади подсоединена колодка электрического разъема.

Колодка электрического разъема заднего фонаря освещения Citroen Berlingo II

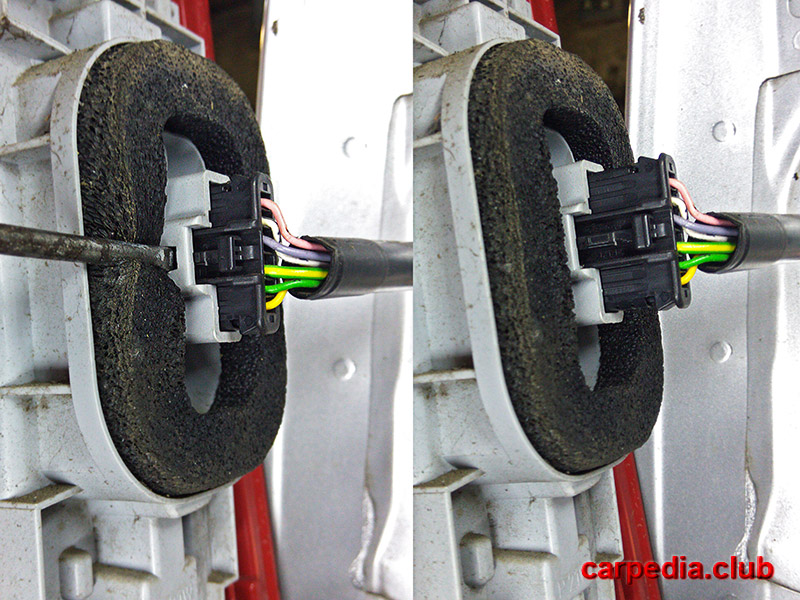

5. Удерживая фонарь, подденьте отверткой и отсоедините от него колодку электрического разъема.

Отсоединение колодки электрического разъема от заднего фонаря Citroen Berlingo II

Отсоединение колодки электрического разъема от заднего фонаря освещения Citroen Berlingo II

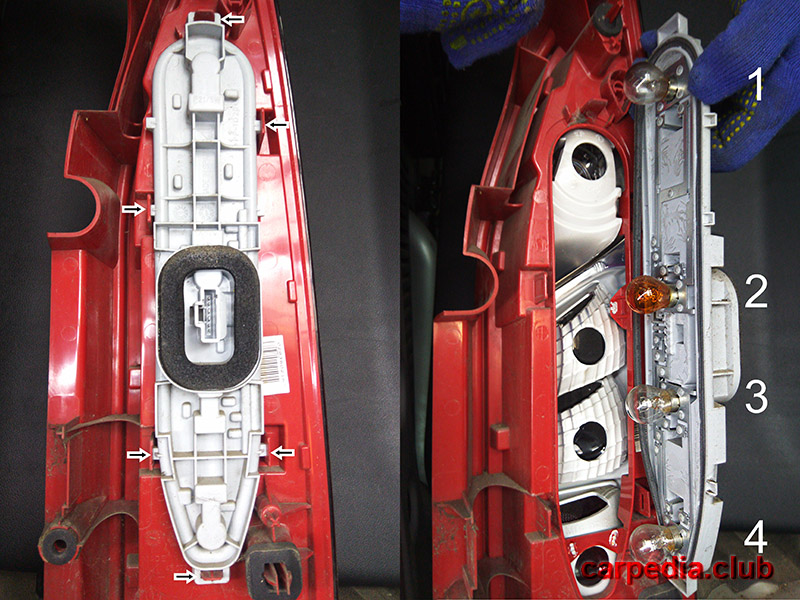

6. Отожмите фиксаторы и извлеките держатель ламп.

Извлечение держателя ламп из заднего фонаря освещения Citroen Berlingo II

Извлечение держателя ламп заднего фонаря освещения Citroen Berlingo II

  • Лампа стоп-сигнала (1)
  • Лампа поворота (2)
  • Лампа включения заднего хода (3)
  • Лампа противотуманного огня (4)

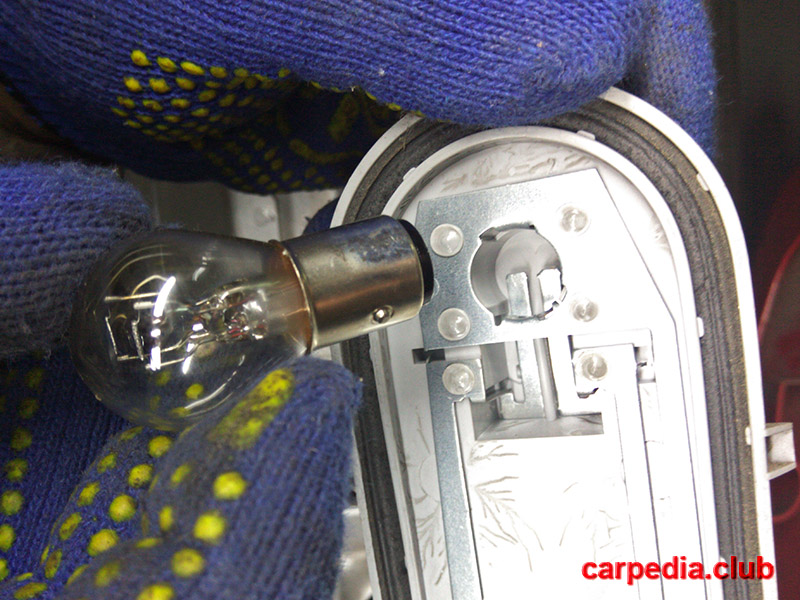

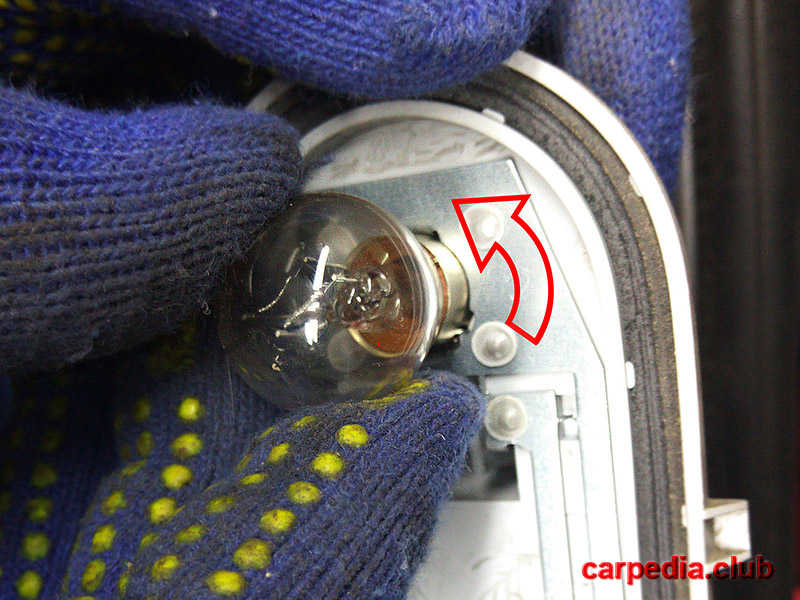

7. Извлеките сгоревшую лампу стоп-сигнала из патрона, слегка нажав на нее и повернув ее против часовой стрелки.

Извлечение згоревшей лампы стоп-сигнала заднего фонаря Citroen Berlingo II

8. Замените лампу стоп-сигнала.

Замена лампы стоп-сигнала заднего фонаря Citroen Berlingo II

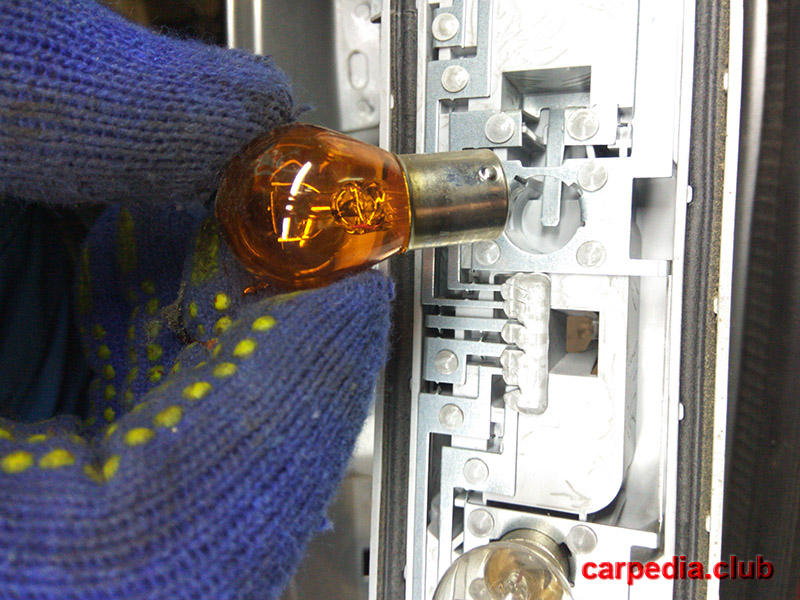

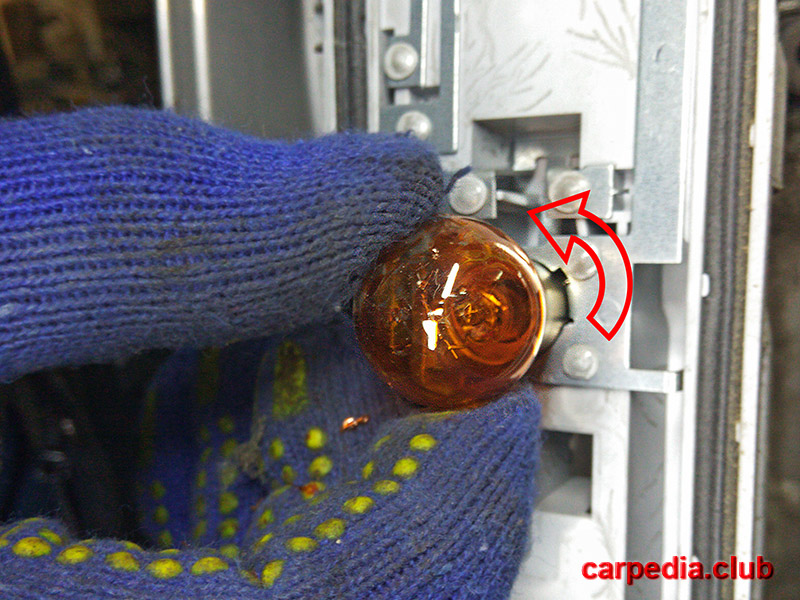

9. Извлеките сгоревшую лампу указателя поворота из патрона, слегка нажав на нее и повернув ее против часовой стрелки.

 Извлечение згоревшей лампы указателя поворота заднего фонаря Citroen Berlingo II

10. Замените лампу указателя поворота.

Замена лампы указателя поворота заднего фонаря Citroen Berlingo II

11. Соберите и установите задний фонарь Ситроен Берлинго 2 в порядке, обратном сняятию.

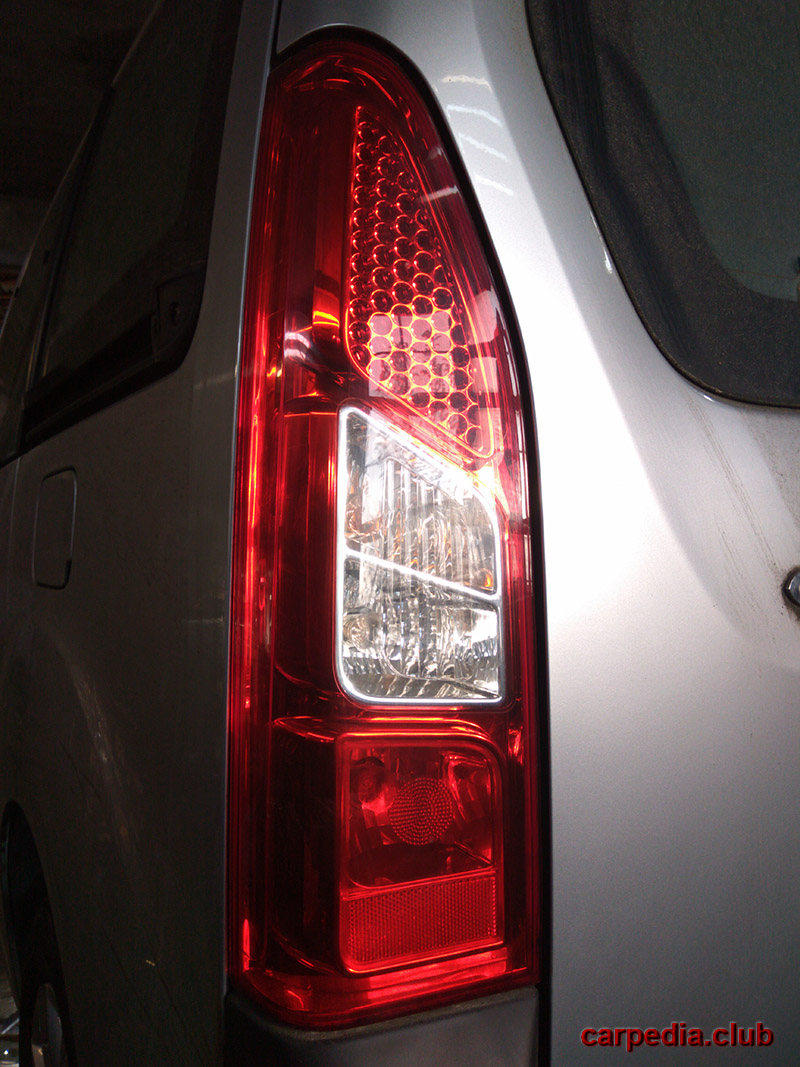

Собранный обратно задний световой прибор автомобиля Citroen Berlingo II

Примечание:

Не дотрагивайтесь пальцами до стеклянной колбы новой лампы. Оставшийся на стекле жир испаряется при нагреве лампы и оседает на отражателе, поверхность которого тускнеет.​

При обратной установке следите за правильным возвращением на место фиксаторов и за тем, чтобы провода электропроводки не оказались зажатыми.

После замены лампы заднего указателя поворота необходимо выждать не менее двух минут завершения инициализации.

После замены какой-либо лампы всегда проверяйте работу фар и фонарей, включив их.

Если вы неуверены, что сможете выполнить замену правильно, доверьте ее специалистам авторизованного сервисного центра​.
