Замена маслосьемных колпачков Hyundai Santa Fe

Вам потребуются: торцовые головки «на 10», «на 12», «на 13», «на 14», ключи «на 10», «на 12», «на 17», отвертка с плоским лезвием, динамометрический ключ, пассатижи, пинцет (или намагниченная отвертка) для извлечения сухарей из тарелок пружин клапанов…
…приспособление для сжатия пружин клапанов,

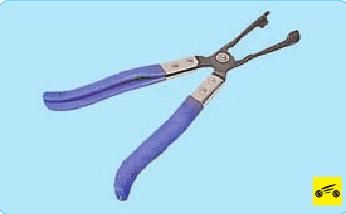

…клещевой…
…или инерционный съемник маслосъемных колпачков. На другом конце показанного съемника есть оправка для напрессовки колпачков. При отсутствии такого съемника вам потребуются: пассатижи для снятия колпачков, оправка подходящего диаметра для их напрессовки на направляющие втулки клапанов.
Внешним признаком износа маслосъемных колпачков является кратковременное появление голубого дыма из выхлопной трубы после пуска двигателя и при торможении двигателем после длительного движения под нагрузкой. При этом постоянное дымление обычно не наблюдается. Косвенные признаки – повышенный расход масла при отсутствии внешних течей и замасленные электроды свечей зажигания.
Заменить маслосъемные колпачки можно без снятия с двигателя головок блока цилиндров.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров», с. 75).
3. Снимите ремень привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и его роликов», с. 73).
4. Снимите распределительные валы (см. «Снятие, дефектовка и установка распределительных валов», с. 82).
5. Снимите головку блока цилиндров (см. «Замена прокладки головки блока цилиндров», с. 77).

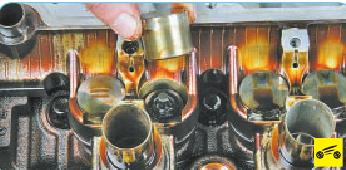

6. Снимите толкатели клапанов.
7. Установите приспособление для сжатия пружин клапанов, ввернув в одно из отверстий головки блока болт крепления крышки головки блока и приспособление за этот болт.

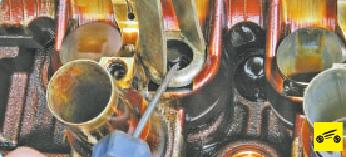

8. Пинцетом или намагниченной отверткой выньте из тарелки пружины два сухаря и снимите приспособление.
ПОЛЕЗНЫЙ СОВЕТ
Если усилие перемещения рычага приспособления значительно увеличилось, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружины, чтобы освободились сухари.
9. Снимите тарелку пружины и пружину клапана.
10. Спрессуйте маслосъемный колпачок с направляющей втулки клапана. Для этого установите цангу инерционного съемника маслосъемных колпачков на колпачок и резко ударьте бойком по втулке цанги. Затем так же резко ударьте бойком по ручке приспособления, спрессовав тем самым колпачок с втулки.
11. При отсутствии инерционного съемника колпачков снимите колпачок специальным съемником клещевого типа или пассатижами, прикладывая усилие строго вверх и не проворачивая колпачок, чтобы не повредить направляющую втулку клапана.
ПРЕДУПРЕЖДЕНИЕ
Не снимайте колпачок, поддевая его с двух сторон отвертками. Направляющая втулка, на которую надет колпачок, изготовлена из металлокерамики, поэтому ее кромка легко откалывается

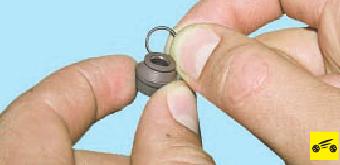

12. Перед установкой новых маслосъемных колпачков рекомендуем снять с них пружины, иначе колпачки можно повредить, когда они будут проходить через проточки под сухари на клапанах. Если в комплект новых колпачков входит пластмассовая установочная втулка, пружины можно не снимать. В этом случае наденьте втулку на стержень клапана.
13. Смажьте внутреннюю поверхность маслосъемного колпачка моторным маслом и продвиньте колпачок по стержню клапана до направляющей втулки.
14. Установите оправку для запрессовки колпачка. Легкими ударами бойка по оправке запрессуйте колпачок до упора.
При отсутствии специального приспособления можно подобрать цилиндрическую оправку подходящего диаметра и напрессовывать через нее колпачок легкими ударами молотка по оправке.
ПОЛЕЗНЫЙ СОВЕТ
В качестве оправки можно использовать длинную головку из набора инструментов.
Выберите головку с 12 гранями и фаской внутри отверстия, чтобы головка контактировала с колпачком по сплошной окружности.
15. Снимите направляющую втулку со стержня клапана или наденьте на колпачок пружину, если ее снимали.
16. Установите пружину и тарелку клапана в порядке, обратном снятию. Установите сухари с помощью приспособления так, чтобы они встали в проточки стержня клапана. После установки сухарей ударьте молотком через металлический стержень по торцу клапана, чтобы сухари сели на место.
ПРЕДУПРЕЖДЕНИЕ
Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.
17. Аналогично замените маслосъемные колпачки второго клапана 11го цилиндра и двух клапанов 44го цилиндра.
18. Проверните коленчатый вал на полоборота, чтобы в ВМТ оказались поршни 22го и 33го цилиндров, и замените маслосъемные колпачки остальных клапанов.
19. Установите все детали в порядке, обратном снятию.
Источник: Руководство по эксплуатации Hyundai Santa Fe, издательство "Третий рим", ст.78-79
