Замена маслосъемных колпачков двигателей Chevrolet Niva

Инструменты:

• Приспособление для сжатия пружин клапанов
• Съемник маслосъемных колпачков
• Пассатижи
• Круглогубцы
• Пинцет
• Оправка для напрессовки маслосъемных колпачков
• Молоток
• Храповичный ключ

Детали и расходники:

• Пруток оловянного припоя диаметром около 8 мм
• Маслосъемные колпачки двигателя
  Моторное масло

Примечания:
Внешним признаком износа маслосъемных колпачков является кратковременное появление голубого дыма из выхлопной трубы после пуска двигателя, а также при торможении двигателем после длительного движения под нагрузкой. При этом постоянное дымление обычно не наблюдается. Косвенные признаки - увеличенный расход масла при отсутствии внешних течей и замасленные электроды свечей зажигания. Заменить маслосъемные колпачки можно, не снимая с двигателя головку блока цилиндров.

Замена маслосъемных колпачков двигателей Шевроле Нива

1. Снимите крышку головки блока цилиндров, как описано здесь.

2. Проворачивая коленчатый вал, храповичным ключом.

Совместите метку на звездочке распределительного вала с меткой (приливом) на корпусе подшипников распределительного вала. При этом поршни 1-го и 4-го цилиндров установятся в положение ВМТ, что позволит исключить падение клапана в цилиндр при его «рассухаривании», а также облегчит фиксацию клапана с помощью прутка из припоя.

3. Снимите распределительный вал, как описано здесь.

4. Снимите ресивер впускной системы, так как он мешает установить приспособление для сжатия клапанных пружин, как описано здесь.

Примечание:
При наличии приспособления, отличающегося по конструкции от показанного (например, винтового, вворачиваемого в отверстие в головке блока под гидроопору), возможно, ресивер снимать не потребуется.

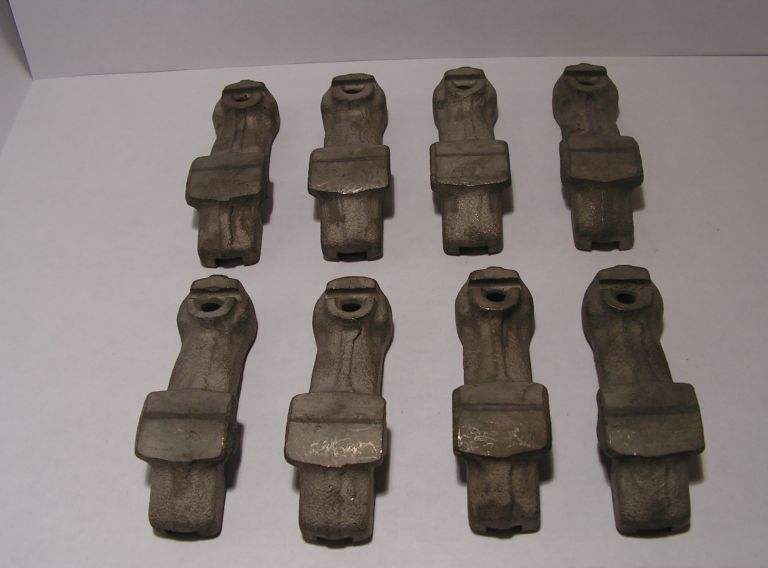

5. Снимите рычаги привода клапанов.

6. Разложите снятые детали на верстаке в том порядке, в каком они были установлены на двигателе.

Предупреждение:
Не обезличивайте детали привода клапанов, так как они прирабатываются друг к другу.

7. Отсоедините провод от свечи 1-го цилиндра, выверните свечу и вставьте в отверстие для свечи пруток оловянного припоя (около 8 мм), чтобы удержать клапан в закрытом положении после «рассухаривания».

Примечание:
Не рекомендуется применять для поддержки клапана отвертку или иной термообработанный инструмент. Помимо того, что они царапают поверхность днища поршня и камеры сгорания, при «рассухаривании» клапан может отколоть часть инструмента, которая попадет в цилиндр.

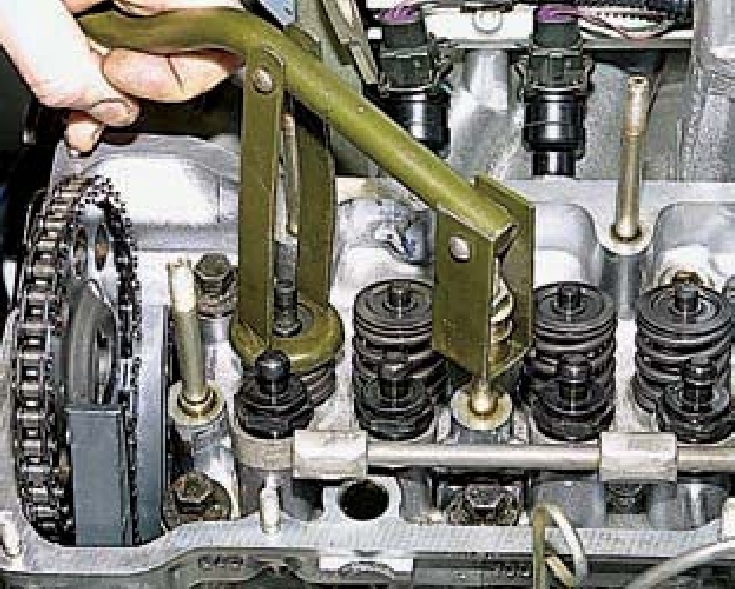

8. Наверните на одну из шпилек (наиболее удобно расположенную для установки приспособления для сжатия клапанных пружин) гайку крепления корпуса подшипников распределительного вала и установите приспособление для сжатия клапанных пружин впускного клапана.

9. Сожмите приспособлением клапанные пружины.

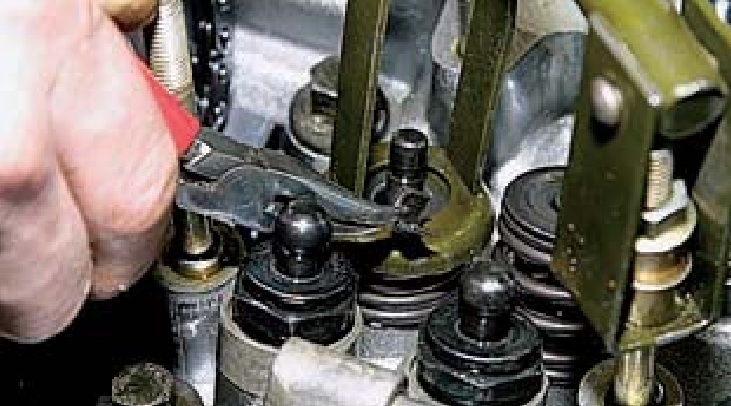

10. Выньте сухари.

Полезный совет:
Если усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружин, чтобы сухари освободились.

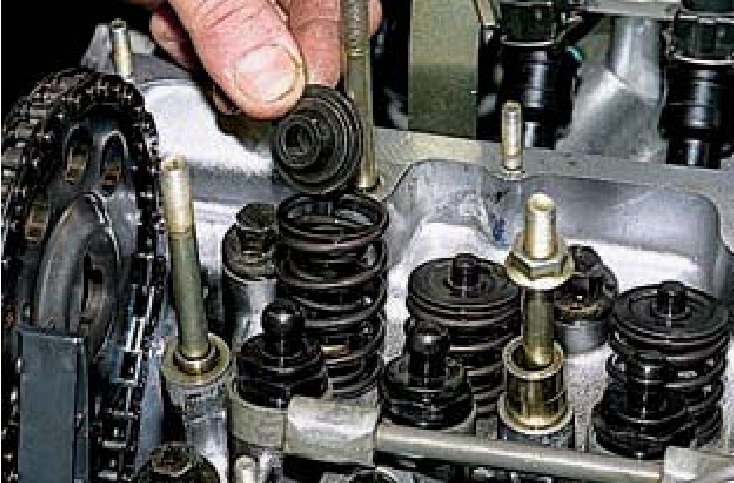

11. Снимите тарелку пружин.

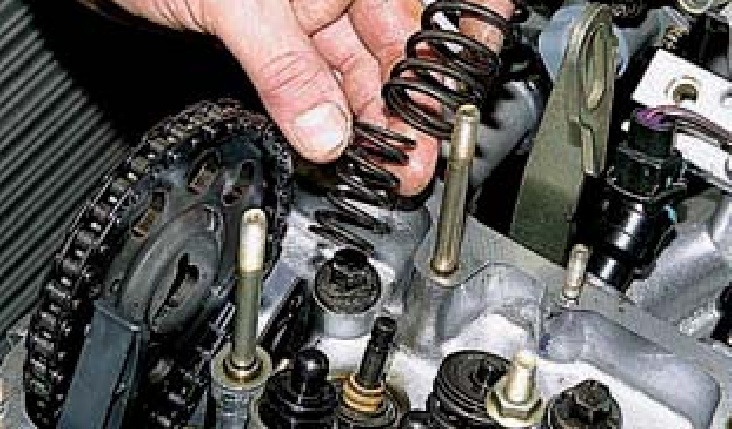

12. Наружную и внутреннюю пружины.

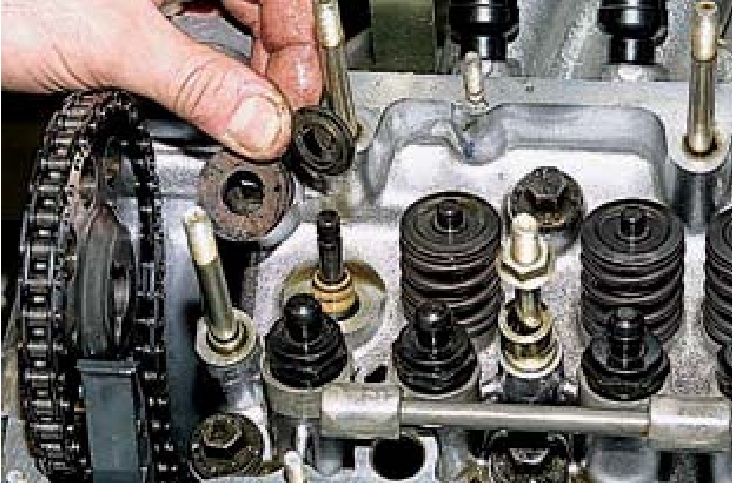

13. А также верхнюю и нижнюю опорную шайбу пружин.

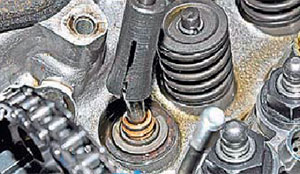

14. Наденьте на колпачок цанговый зажим приспособления.

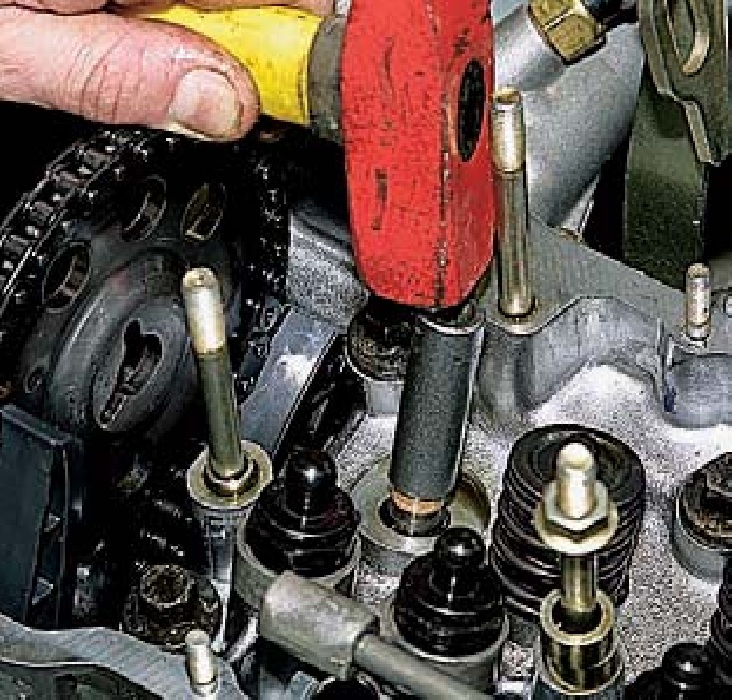

15. Легкими ударами бойка приспособления снимите колпачок с направляющей втулки клапана.

Предупреждение:
Не снимайте колпачок пассатижами или поддевая его с двух сторон отвертками. Направляющая втулка, на которую надет колпачок, изготовлена из металлокерамики, и ее кромка легко откалывается.

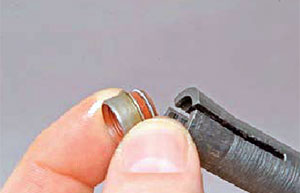

16. Если в комплект новых колпачков входит установочная втулка, наденьте ее на стержень клапана, чтобы предотвратить повреждение рабочей кромки колпачка острыми краями проточек под сухари на стержне клапана.

17. Смажьте внутреннюю поверхность нового маслосъемного колпачка моторным маслом и продвиньте колпачок по стержню клапана до направляющей втулки.

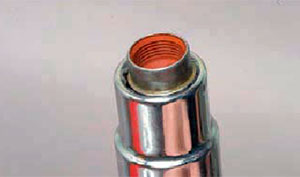

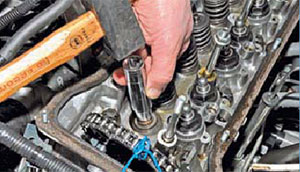

18. Установите оправку для запрессовки колпачка. Легкими ударами бойка по оправке запрессуйте колпачок до упора.

При отсутствии специальной оправки можно воспользоваться высокой двенадцатигранной инструментальной головкой подходящего размера.

19. Снимите направляющую втулку со стержня клапана, установите на место опорную шайбу внутренней пружины, пружины и сухари клапанов в порядке, обратном снятию.

Полезный совет:

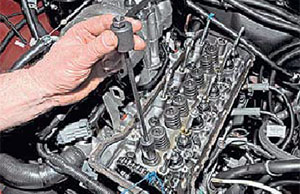

После установки сухарей и снятия приспособления для сжатия клапанных пружин нанесите несколько несильных ударов молотком по торцу стержня клапана, чтобы сухари гарантированно зафиксировались в проточке стержня. Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухарившийся» клапан провалится в цилиндр, приведя к серьезной аварии двигателя.

20. Аналогично замените маслосъемные колпачки выпускного клапана 1-го цилиндра и обоих клапанов 4-го.

21. Придерживая звездочку вместе с цепью, проверните коленчатый вал на половину оборота и замените маслосъемные колпачки клапанов 2-го и 3-го цилиндров.

22. После замены всех колпачков проверните коленчатый вал еще на половину оборота и установите все ранее снятые детали газораспределительного механизма.

Примечание:

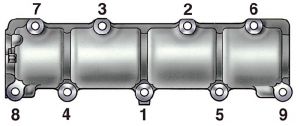

Гайки крепления корпуса подшипников распределительного вала затягивайте в последовательности.

23. Установите крышку головки блока цилиндров и все снятые узлы и детали в последовательности, обратной снятию.
