Замена маслосъемных колпачков двигателей QG16DE и QG18DE Nissan Primera 2001-2007

Инструменты:

• Пинцет

• Намагниченная отвертка

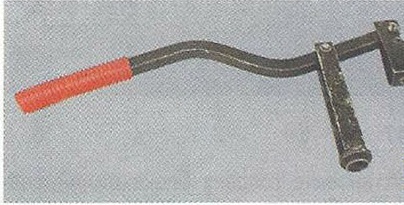

• Приспособление для сжатия пружин клапанов​

• Клещевой съемник маслосъемных колпачков​

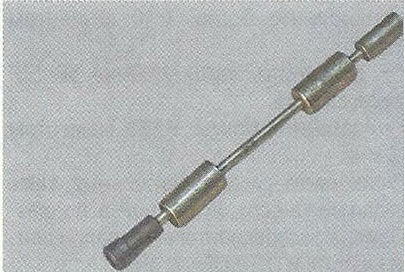

• Инерционный съемник маслосъемных колпачков​

• Плоскогубцы
• Оправка подходящего диаметра для напрессовки колпачков на направляющие втулки клапанов

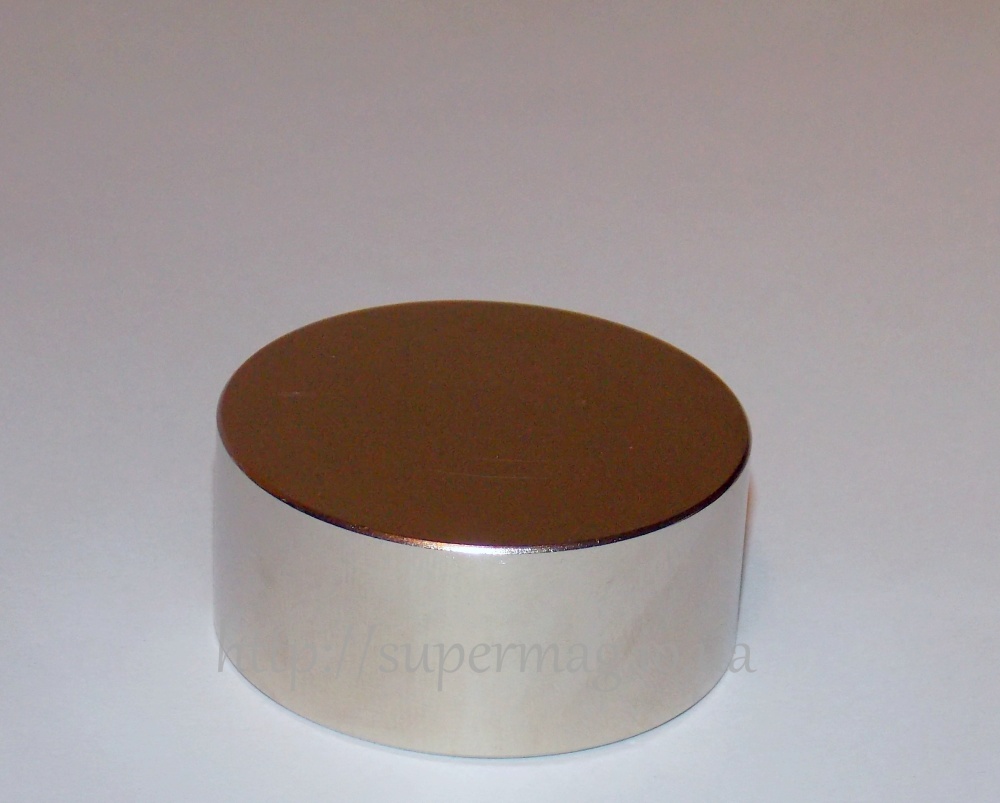

• Магнит

• Молоток малый

Детали и расходники:

• Шпилька
• Установочная втулка
• Моторное масло
• Маслосъемные колпачки двигателей

Примечание:

Внешним признаком износа маслосъемных колпачков является кратковременное появление голубого дыма из выхлопной трубы после пуска двигателя и при торможении двигателем после длительного движения под нагрузкой. При этом постоянного дымления обычно не наблюдается. Косвенные признаки - увеличенный расход масла при отсутствии внешних течей и замасленные электроды свечей зажигания.

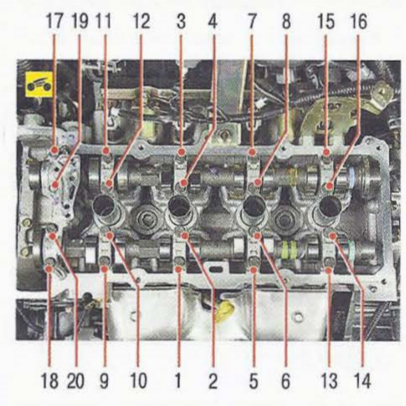

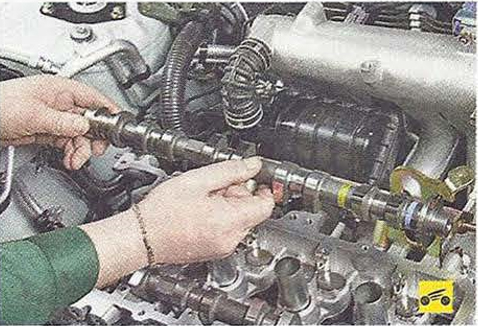

1. Снимите распределительные валы.

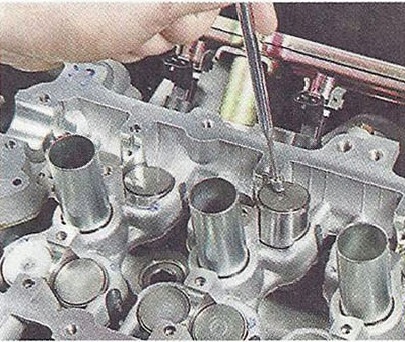

2. Снимите регулировочные шайбы и толкатели клапанов (для выполнения этой операции удобнее пользоваться магнитом).

3. Проверните коленчатый вал до установки ВМТ поршня цилиндра, в котором заменяете колпачки.

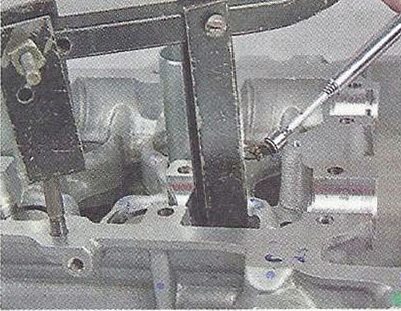

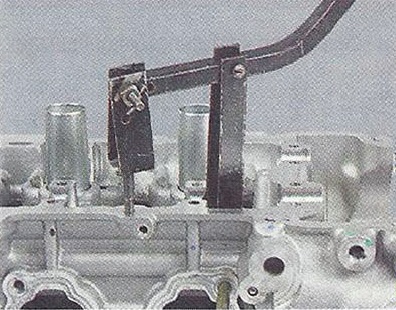

4. Установите приспособление для сжатия пружин клапанов, ввернув в одно из отверстий головки блока цилиндров шпильку подходящей длины (для наглядности данная операция и все последующие показаны на снятой головке блока цилиндров).

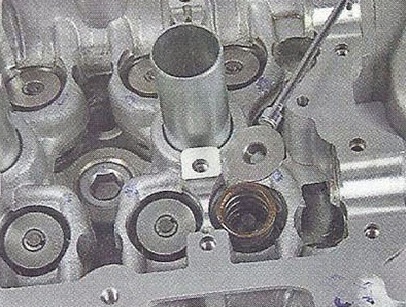

5. Сожмите приспособлением пружину клапана и выньте два сухаря из верхней тарелки пружины с помощью пинцета или намагниченной отвертки. Затем снимите приспособление.

Примечания:

Если усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружины, чтобы сухари освободились.

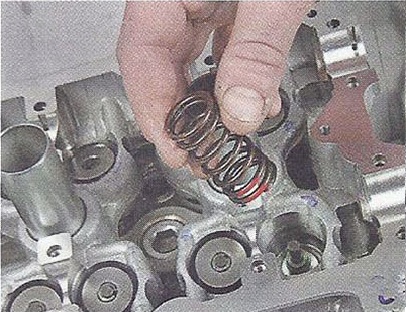

6. Снимите тарелку пружины и извлеките пружину.

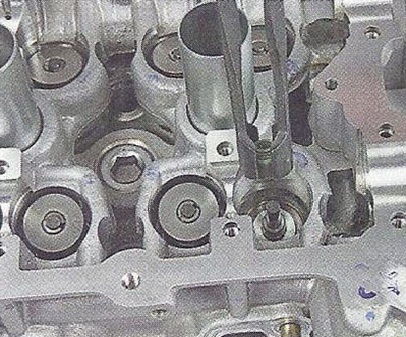

7. Спрессуйте маслосъемный колпачок с направляющей втулки клапана.

Примечания:

При отсутствии приспособления для снятия колпачков аккуратно снимите их пассатижами. Усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов. Применение для этой цели двух отверток запрещено.

Если в комплект новых колпачков входит установочная втулка, наденьте ее на стержень клапана, чтобы предохранить от повреждений рабочую кромку колпачка острыми краями проточек под сухари на стержне клапана.

9. Окуните маслосъемный колпачок в моторное масло и вставьте его в оправку.

10. Осторожно запрессуйте колпачок до упора.

11. Установите пружины и тарелки пружин.

12. Сжимая пружину приспособлением , установите сухари так, чтобы они встали в проточки стержня клапана.

Примечание:

После установки сухарей и снятия приспособления для сжатия клапанных пружин нанесите несколько несильных ударов молотком по торцу стержня клапана, чтобы сухари гарантированно зафиксировались в проточке стержня.  Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя («рассухаренный» клапан провалится в цилиндр, - что приведет к серьёзной поломке двигателя.

13. Установите на место регулировочные шайбы и толкатели клапанов.

14. Установите распределительные валы.

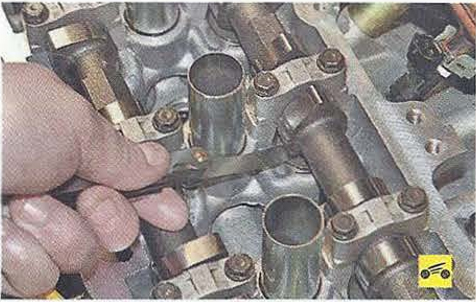

15. Проверьте зазоры в газораспределительном механизме.

16. Установите остальные детали в обратном порядке.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту Nissan Primera P12. Издательство "Третий Рим".
