Замена маслосъемных колпачков двигателей QR20DE Nissan Primera 2001-2007

Инструменты:

• Пинцет​

• Намагниченная отвертка

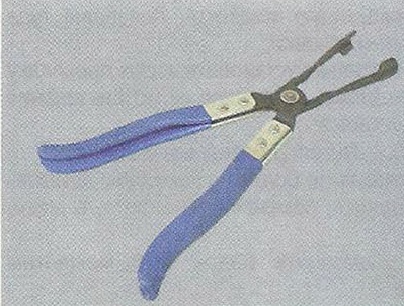

• Клещевой съемник маслосъемных колпачков​

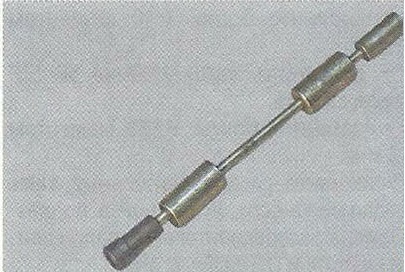

• Инерционный съемник маслосъемных колпачков​

• Плоскогубцы
• Молоток
• Оправка подходящего диаметра для напрессовки колпачков на направляющие втулки клапанов
• Магнит​

Детали и расходники:

• Моторное масло
• Маслосъемные колпачки двигателя

Примечание:

Внешним признаком износа маслосъемных колпачков является кратковременное появление голубого дыма из выхлопной трубы после пуска двигателя и при торможении двигателем после длительного движения под нагрузкой. При этом постоянного дымления обычно не наблюдается. Косвенные признаки - увеличенный расход масла при отсутствии внешних течей и замасленные электроды свечей зажигания.

1. Снимите распределительные валы.

2. Снимите толкатели клапанов (для выполнения этой операции удобнее пользоваться магнитом).

3. Проворачивайте коленчатый вал до установки ВМТ поршня цилиндра, в котором заменяете колпачки.

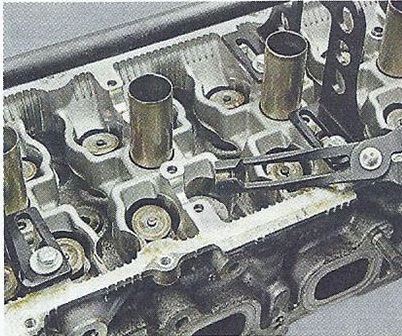

4. Установите приспособление для сжатия пружин клапанов, прикрепив его стойки болтами к головке блока (для наглядности фотосъёмки данная операция и все последующие, показаны на снятой головке блока цилиндров).

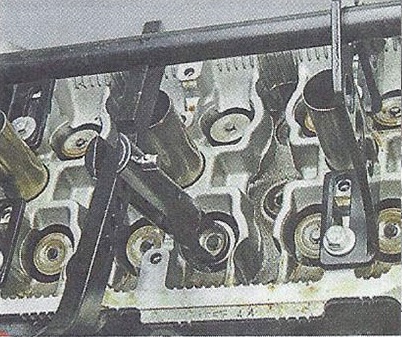

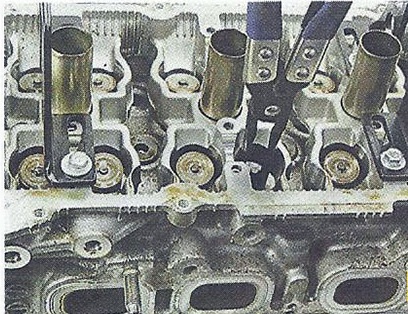

5. Сожмите приспособлением пружину клапана и выньте два сухаря из верхней тарелки пружины с помощью пинцета или намагниченной отвертки.

Примечание: Если усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружины, чтобы сухари освободились.

6. Осторожно снимите нагрузку с пружины клапана и отведите в сторону рычаг приспособления.

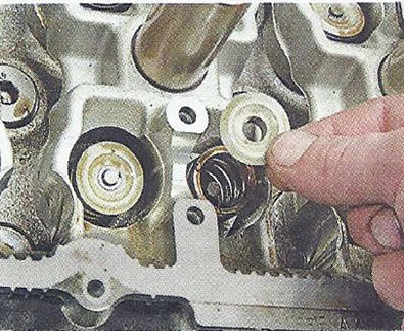

7. Снимите тарелку пружины и извлеките пружину.

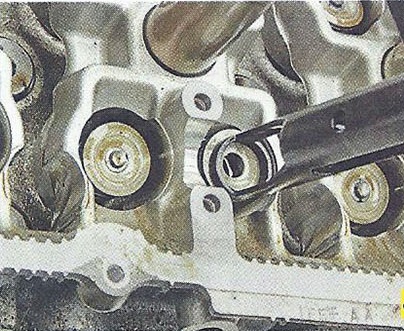

8. Спрессуйте и снимите маслосъемный колпачок.

Примечания:

При отсутствии приспособления для снятия колпачков аккуратно снимите их пассатижами. Усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов. Применение для этой цели двух отверток запрещено. Если в комплект новых колпачков входит установочная втулка, наденьте ее на стержень клапана, чтобы предохранить от повреждений рабочую кромку колпачка острыми краями проточек под сухари на стержне клапана.

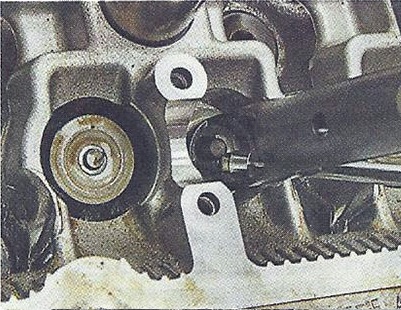

11. Окуните маслосъемный колпачок в моторное масло и вставьте его в оправку.

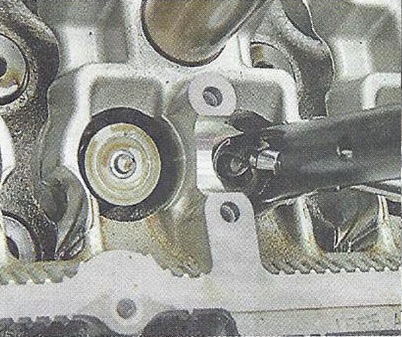

12. Осторожно запрессуйте колпачок до упора.

13. Установите пружины и тарелки пружин.

14. Сжимая пружину приспособлением, установите сухари так, чтобы они встали в проточки стержня клапана.

Примечание:

После установки сухарей и снятия приспособления для сжатия клапанных пружин нанесите несколько несильных ударов молотком по торцу стержня клапана, чтобы сухари гарантированно зафиксировались в проточке стержня. Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя "рассухаренный" клапан провалится в цилиндр, что приведет к серьезной поломке двигателя.

15. Установите на место толкатели клапанов.

16. Установите распределительные валы в порядке, описанном в подразделе.

17. Проверьте зазоры в механизме газораспределения.

18. Установите остальные, ранее снятые детали в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту Nissan Primera P12. Издательство "Третий Рим".
