Замена наконечника рулевой тяги Hyundai Creta

Примечание:

Необходимость выполнения замены определяется в ходе проверки технического состояния рулевого управления.

Замена наконечника рулевой тяги Хендай Крета

1. Затормозите задние колеса стояночным тормозом и установите под них противооткатные упоры.

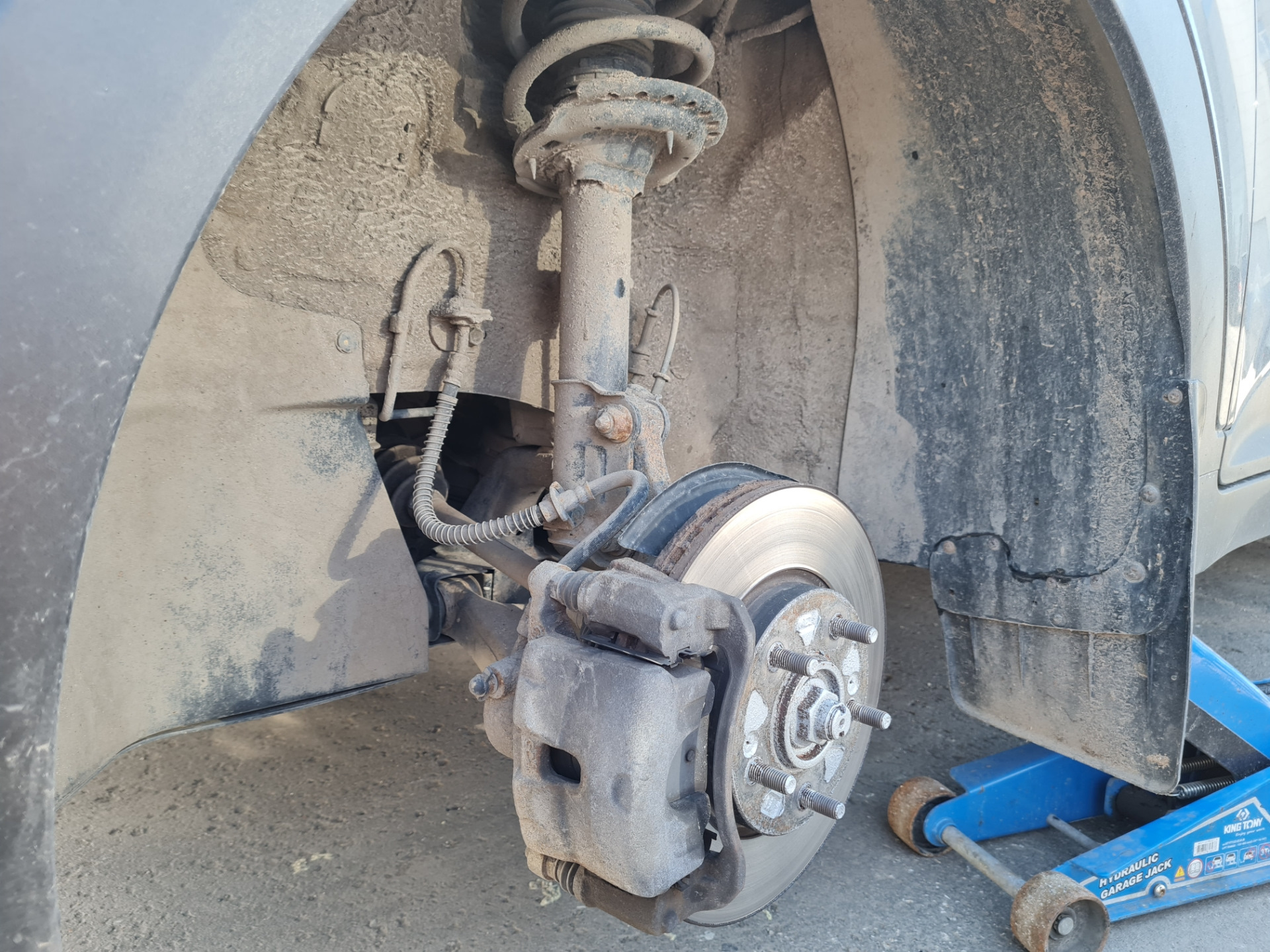

2. Снимите переднее колесо, как описано в этой статье.

3. С помощью металлической щетки очистите от загрязнений резьбу рулевой тяги и палец наконечника. Обработайте их аэрозольной смазкой типа WD-40.

4. Измерьте расстояние от середины шарнира наконечника до защитного чехла на рулевой тяге.

Примечание:

При выворачивании или вворачивании рулевой тяги из наконечника, изменяется ее длина.

5. Гаечным ключом на 19 мм зафиксируйте рулевой наконечник Креты от поворачивания. Ключом на 22 мм ослабьте затяжку его контргайки.

6. Отогните пассатижами концы и вытяните шплинт.

7. Накидным ключом на 17 мм отверните гайку крепления пальца шарового шарнира.

8. Установите съемник шаровых шарниров и выпрессуйте палец шарнира из рычага поворотного кулака.

9. Извлеките палец из отверстия в рычаге поворотного кулака.

10. Выкрутите и снимите наконечник рулевой тяги.

11. При необходимости, замените рулевой наконечник Хендай Крета на новый.

Примечание:

Наконечники рулевых тяг невзаимозаменяемые. При их установке, обращайте внимание на нанесенную на наконечники маркировку.

12. Установите новый наконечник в порядке, обратному снятию. Проследите, чтобы расстояние от центра его шарнира до конца резьбы на рулевой тяге было как прежде. Гайку пальца зафиксируйте новым шплинтом.

13. Установите обратно переднее колесо. Затяните гайки его крепления в указанной на фото последовательности.

14. При необходимости, таким же способом замените наконечник рулевой тяги и с другой стороны Хендай Крета.

15. После завершения работ, проверьте и отрегулируйте углы установки колес.
