Замена наружного наконечника рулевой тяги Skoda Octavia

Инструмент:

• Гаечный ключ рожковый 19 мм
• Ключ с наконечником Torx (звездочка) Т14
• Баллонный ключ
• Башмаки - 2 шт
• Домкрат винтовой
• Шестигранный ключ 15 мм
• Съёмник шаровых шарниров
• Маркер

Детали и расходники:

• Новый наконечник рулевой тяги
• Одноразовая самоконтрящуюся гайка
• Аэрозольная смазка типа WD-40

Примечание:

Правый и левый наконечники рулевых тяг отличаются по форме и невзаимозаменяемые. В данном разделе показана замена левого наружного наконечника рулевой тяги, правый наконечник заменяют аналогично.

Примечание:

Работу удобнее выполнять на подъемнике. Можно выполнить ее и на автомобиле, установленном на опоры.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

2. Приподнимите переднюю часть автомобиля.

3. Снимите колесо со стороны заменяемой тяги.

Примечание:

Если крепежные детали сильно загрязнены, очистите их металлической щеткой и обработайте легкопроникающей смазкой, например WD-40.

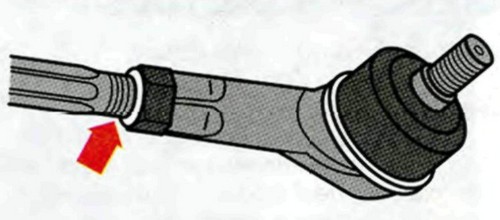

4. Пометьте на резьбе рулевой тяги положение торца контргайки наконечника тяги, чтобы после сборки по возможности не изменилось схождение колес.

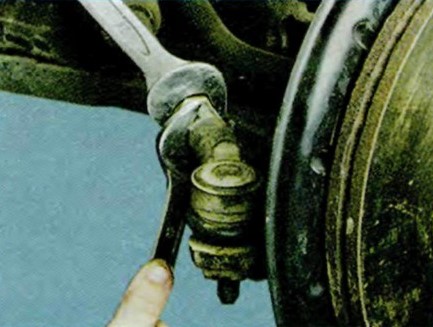

5. Ослабьте затяжку контргайки наконечника тяги.

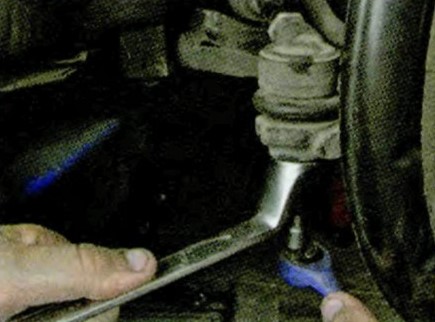

6. Отверните гайку крепления пальца шарнира к рычагу поворотного кулака.

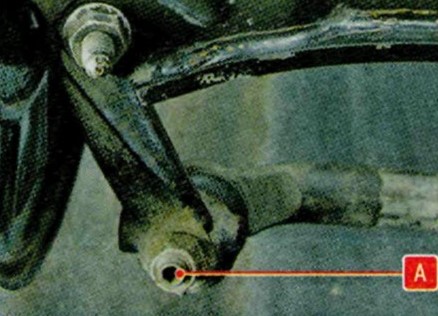

7. При необходимости удерживая палец от проворачивания шестигранным ключом, вставленным в отверстие А.

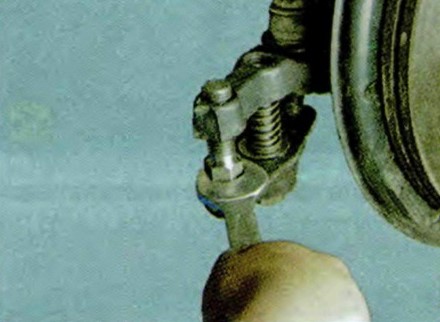

8. Установите съемник шаровых шарниров и выпрессуйте палец из бобышки поворотного рычага.

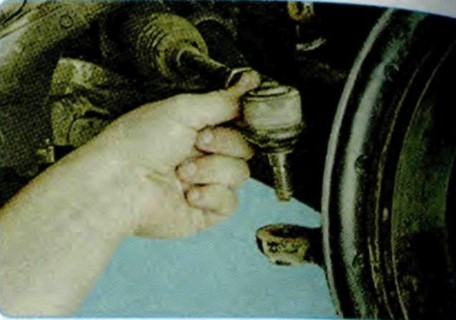

9. Извлеките палец из бобышки поворотного рычага.

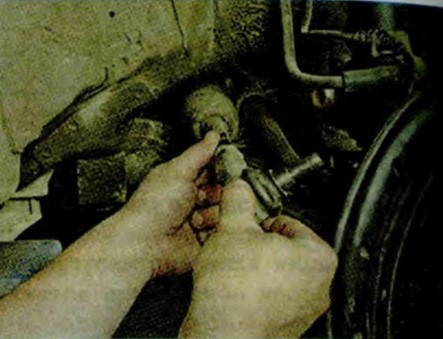

10. Отверните наконечник от рулевой тяги, подсчитывая количество оборотов, чтобы при установке нового наконечника по возможности не изменить схождение колес.

11. Установите новый наконечник в порядке, обратном снятию, навинтив его на рулевую тягу на число оборотов, подсчитанное при снятии. При навинчивании гайки пальца шарового шарнира удерживайте палец от поворачивания ключом TORX Т14.

12. Затяните контргайку, после чего ее метка должна совпасть с меткой нанесенной на тягу.

Примечание:

Для крепления пальца шарового шарнира используйте специальную одноразовую самоконтрящуюся гайку.

12. Проверьте и в случае необходимости отрегулируйте углы установки колес на станции технического обслуживания.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта
