Замена наружной ручки передней двери Lancer X

Вам потребуются:

ключи «на 10»
TORX Т25
TORX Т30
отвертка с плоским лезвием

Замена наружной ручки передней двери Митсубиси Лансер X

1. Поднимите стекло и снимите обивку передней двери и влагозащитную пленку (см. «Снятие и установка обивки передней двери», с. 238).

2. Подденьте отверткой заглушку.

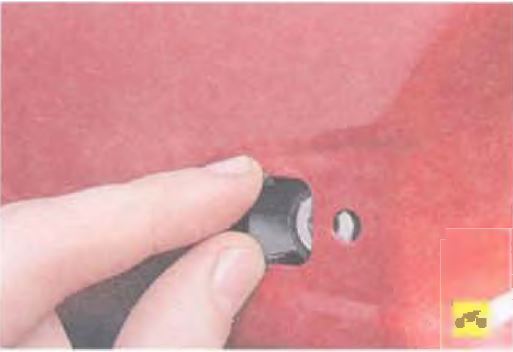

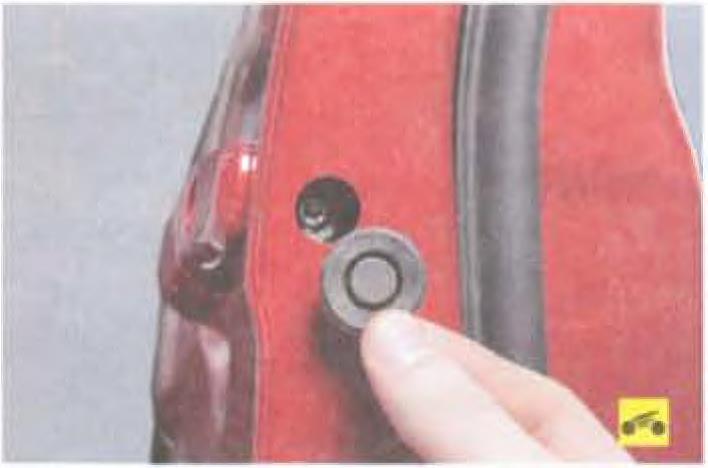

3. Извлеките заглушку из отверстия в панели двери, через которое открывается доступ к винту крепления наружной ручки замка.

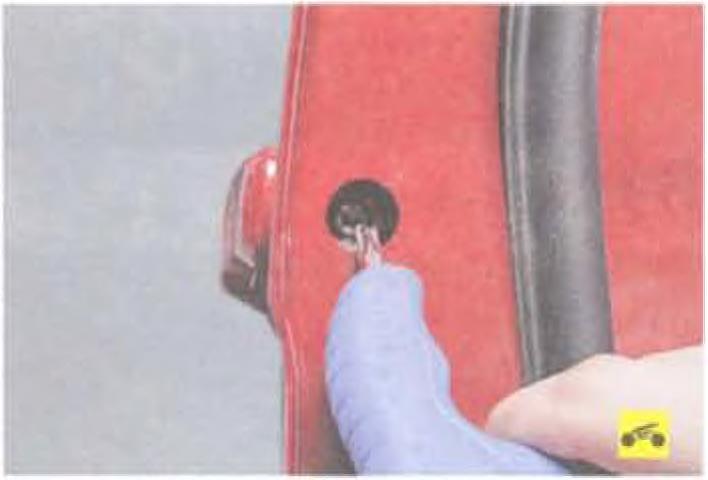

4. Выверните винт крепления цилиндра замка наружной ручки двери.

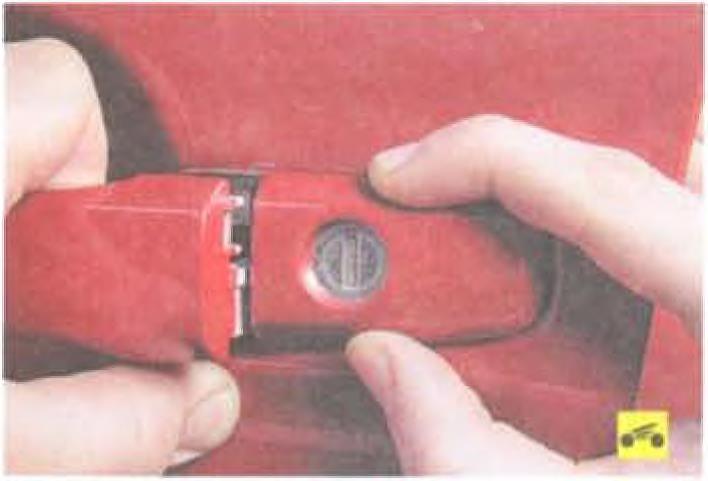

5 Отведите ручку двери, потяните на себя цилиндр замка.

6. Снимите цилиндр замка передней двери Митсубиси Лансер X.

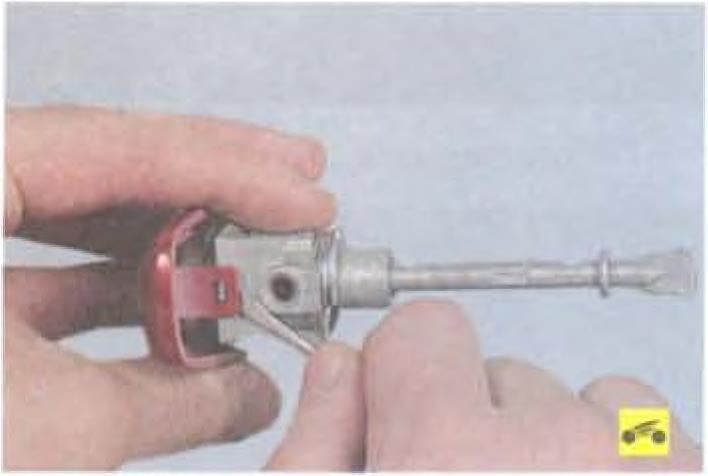

7. Поддев отверткой фиксатор, снимите крышку цилиндра замка.

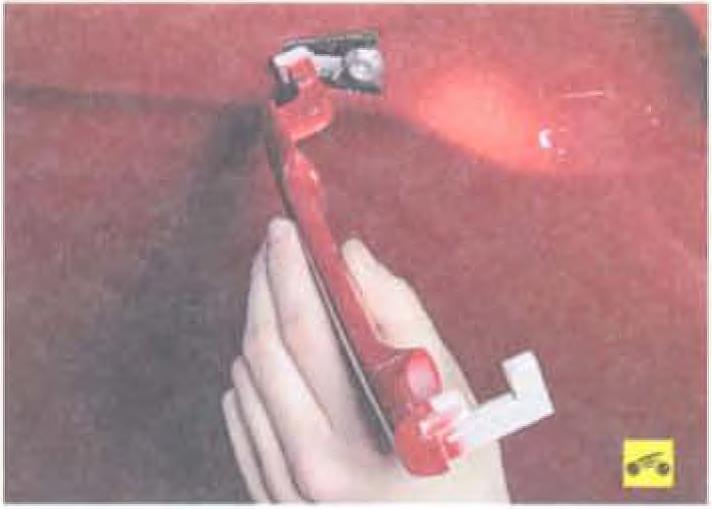

8. Отведите ручку назад и снимите ее с двери.

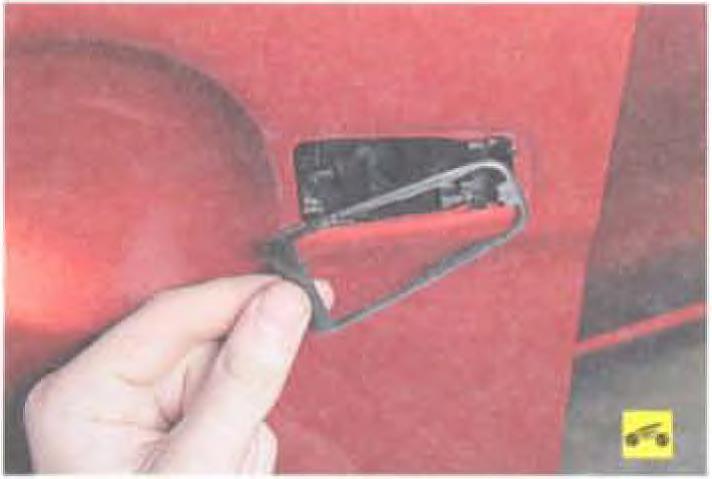

9. Аккуратно снимите резиновую прокладку.

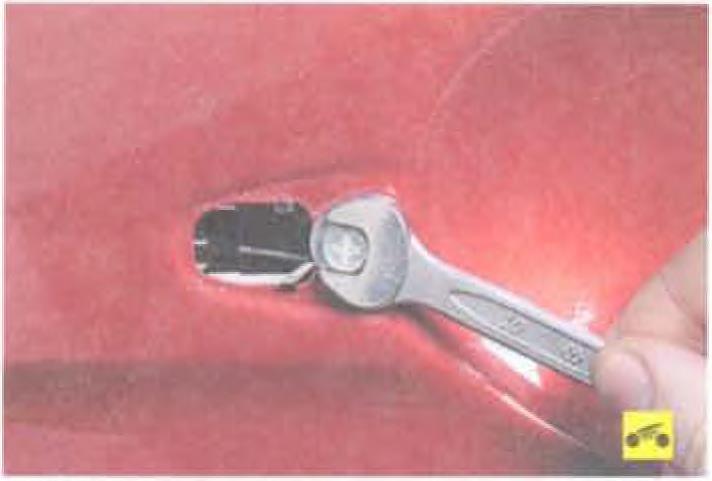

10. Выверните болт переднего крепления замка двери.

11. Сжав фиксаторы, протолкните основание ручки внутрь двери.

12 Выверните 3 винта крепления замка к торцу передней двери.

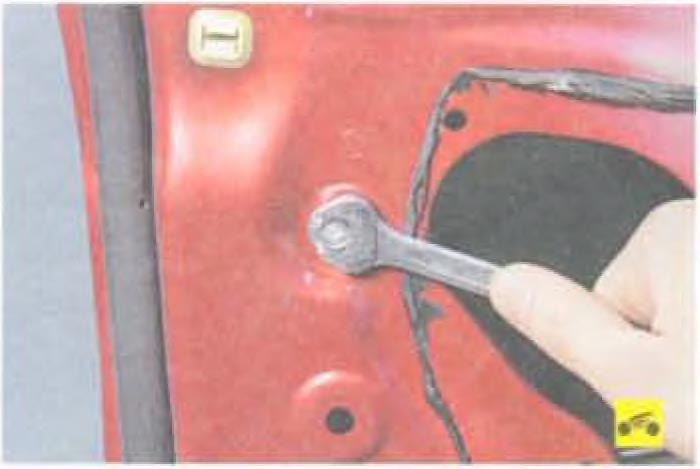

13. Выверните один болт крепления к внутренней панели двери.

14. Выведя замок в технологическое отверстие в панели двери.

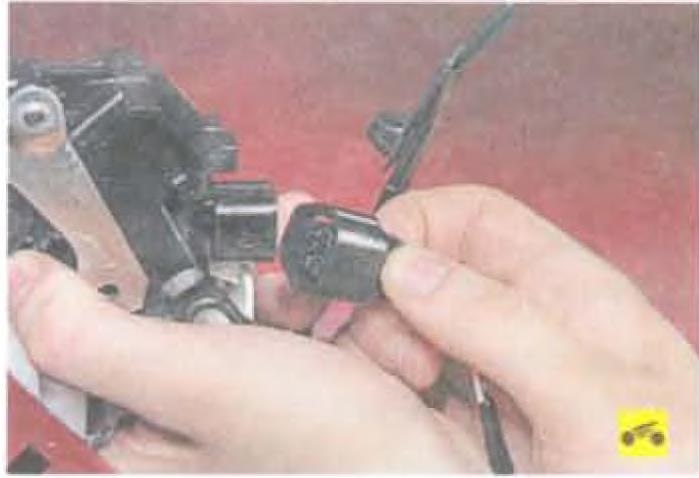

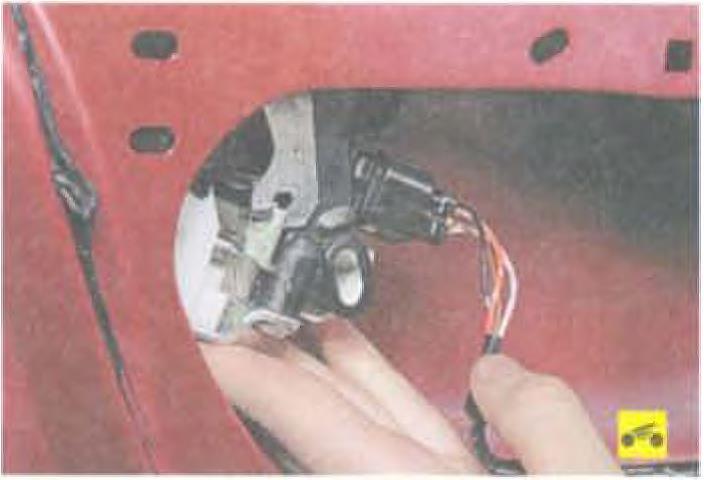

15. Отсоедините колодку проводов.

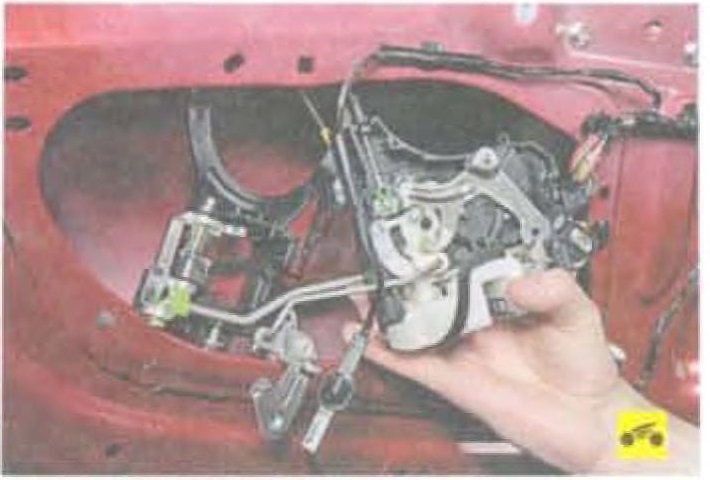

16. Извлеките замок с основанием наружной ручки из двери.

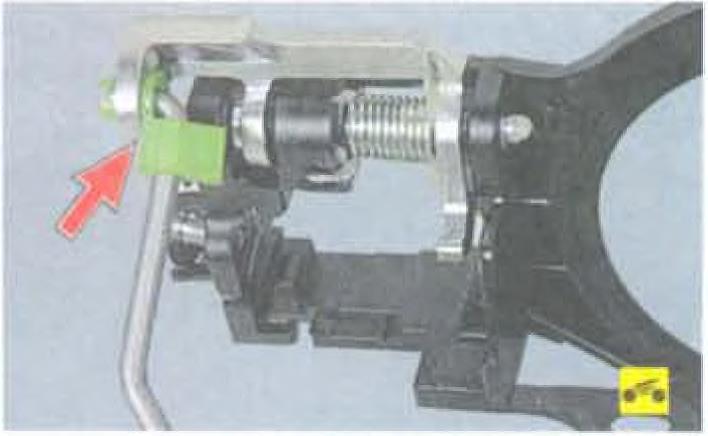

17. Отжав фиксатор, отсоедините от рычага наружной ручки тягу привода замка передней двери.

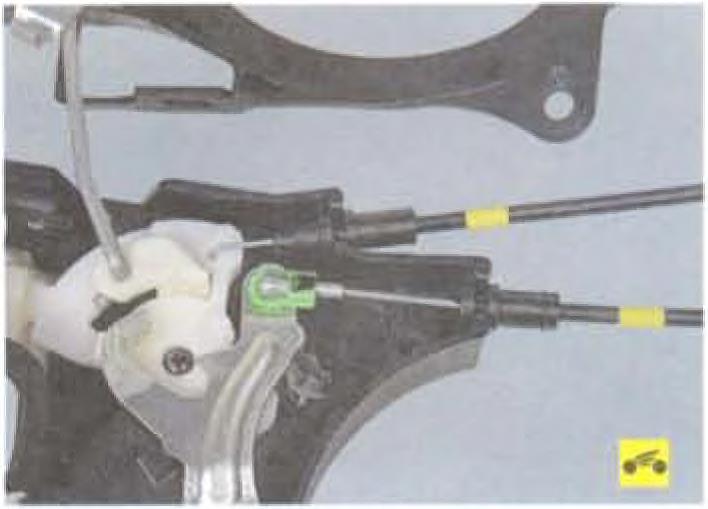

18. Отсоедините от замка двери тяги рычагов внутренней ручки.
19. При необходимости замены замка установите снятые тяги на новый замок.

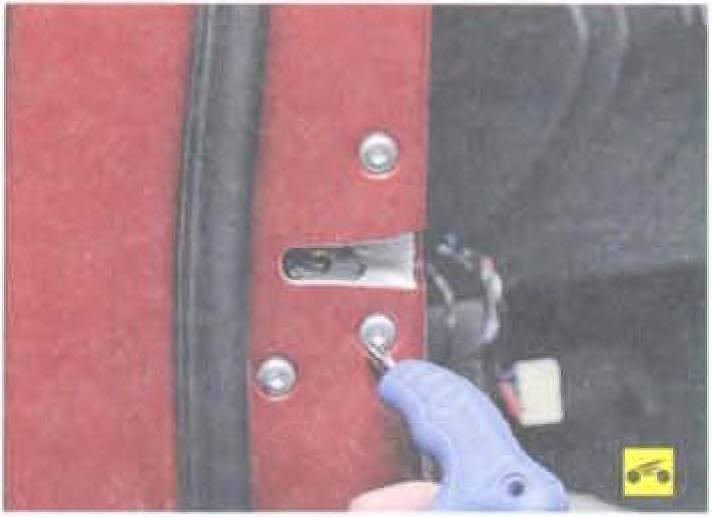

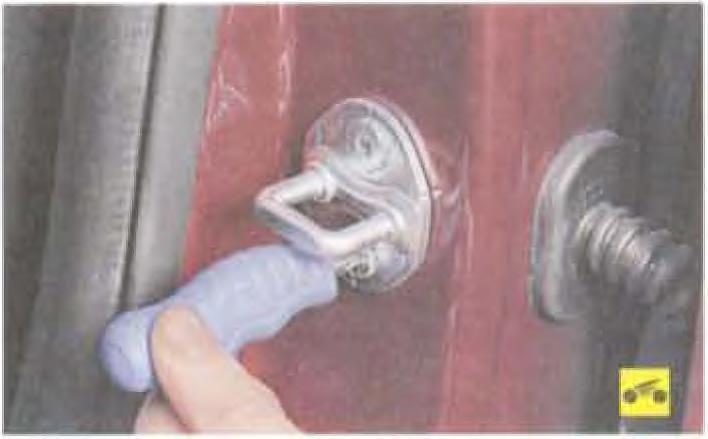

20. Для снятия защелки замка двери выверните 2 винта ее крепления к стойке двери.
Винты крепления защелки затянуты большим моментом, поэтому для их отворачивания воспользуйтесь ударной отверткой.
21. Установите замок передней двери и все снятые детали на Митсубиси Лансер X в порядке, обратном снятию.
