Замена передней опоры двигателя Toyota RAV4

Инструмент:

• Вороток под торцевую насадку
• Насадка на вороток на 10 мм
• Насадка на вороток на 12 мм
• Насадка на вороток на 14 мм
• Насадка на вороток на 17 мм
• Отвертка плоская средняя

Детали и расходники:

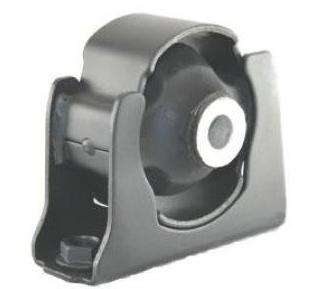

• Передняя опора двигателя
• Кронштейн передней опоры двигателя

1. Установите автомобиль на подъемник или на смотровую канаву и снимите защиту картера и передний нижний брызговик двигателя, как описано в этой статье.

2. Поддев отверткой, извлеките фиксатор крепления правого бокового брызговика двигателя.

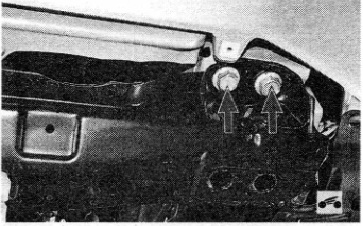

3. Снимите правый деформируемый элемент передка кузова, вывернув четыре болта его крепления с помощью воротка с насадкой.

4. Аналогично снимите левый деформируемый элемент передка.

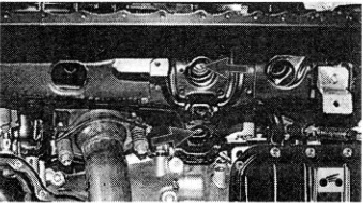

5. Выверните два болта крепления подушки передней опоры к передней поперечине кузова с помощью воротка с насадкой.

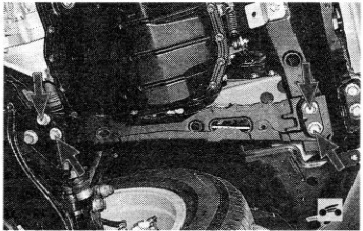

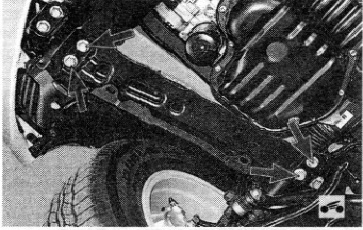

6. Затем выверните по два болта крепления передней поперечины кузова слева и справа.

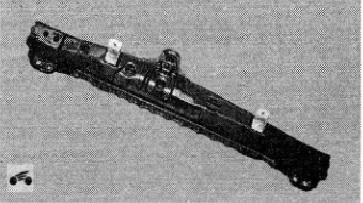

7. Снимите освободившуюся поперечину.

8. Отверните гайку болта крепления подушки передней опоры к кронштейну, извлеките болт и снимите подушку.

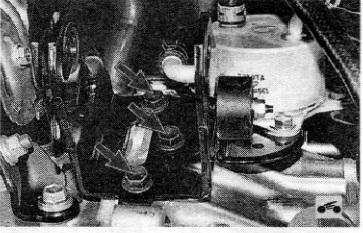

9. Снимите кронштейн передней опоры, вывернув с помощью воротка с насадкой три болта его крепления к картеру коробки передач.

10. Осмотрите резиновую подушку и кронштейн опоры. При наличии вспучивания, растрескивания массива резины, отслоения его от стальной обоймы или при появлении трещин в обойме и кронштейне замените дефектные детали.

11. Установите переднюю опору подвески силового агрегата и все снятые детали в порядке, обратном снятию.
