Замена передних тормозных дисков Toyota RAV4

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Домкрат
  • Балонный ключ
  • Гаечный ключ накидной прямой на 14 и 17
  • Щетка металлическая

Детали и расходники:

  • Медная смазка
  • Универсальная смазка для суппортов
  • Тормозные колодки для тормозных дисков

Колодки тормозных дисков для Toyota RAV4

1. Снимите колесо (проецируются операции и на другую сторону).

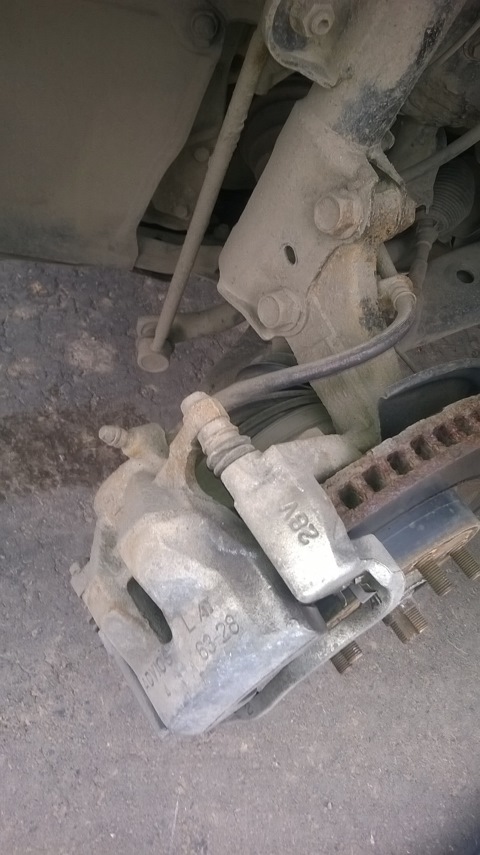

Ступица колеса с тормозным суппортом Toyota RAV4

2. Потом, накидным ключом на 14 открутите 2 болта крепления суппорта.

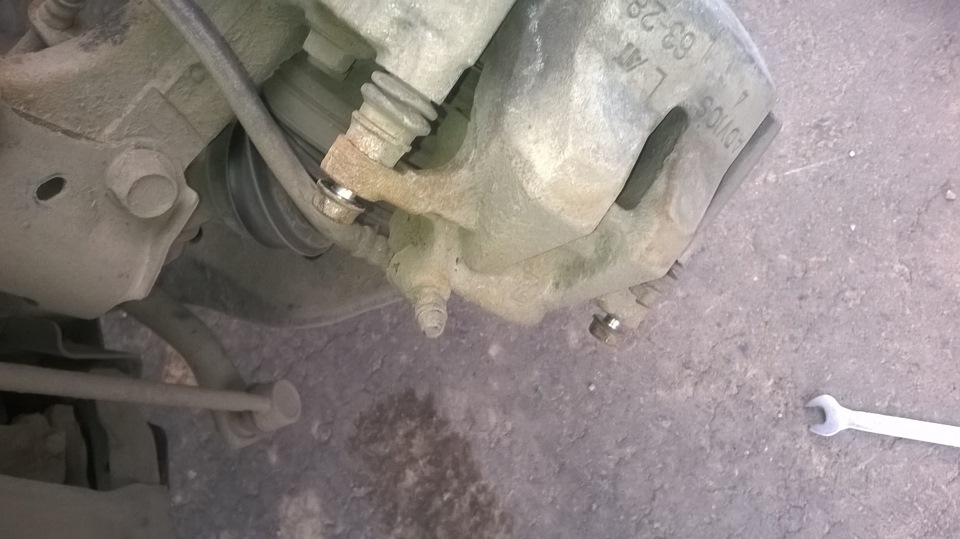

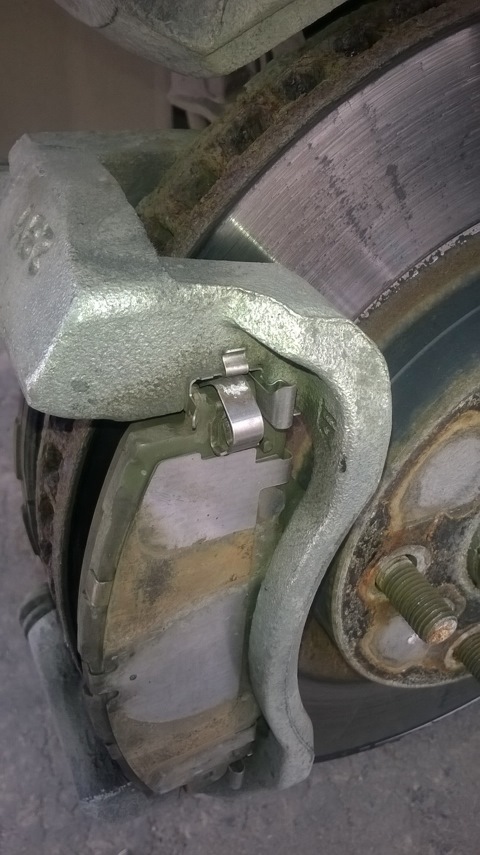

Болты крепления суппорта переднего колеса Toyota RAV4

3. Снимите суппорт.

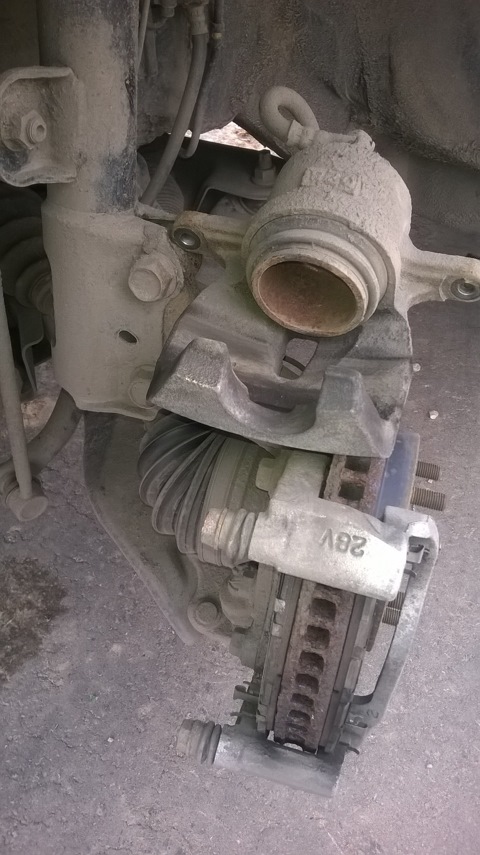

Ступица колеса со снятым суппортом в Toyota RAV4

4. Обязательно смотрите и запоминайте при разборке суппорта, как стоят "пискуны-пластины" и другие детали суппорта.

Детали тормозного суппорта переднего колеса Toyota RAV4

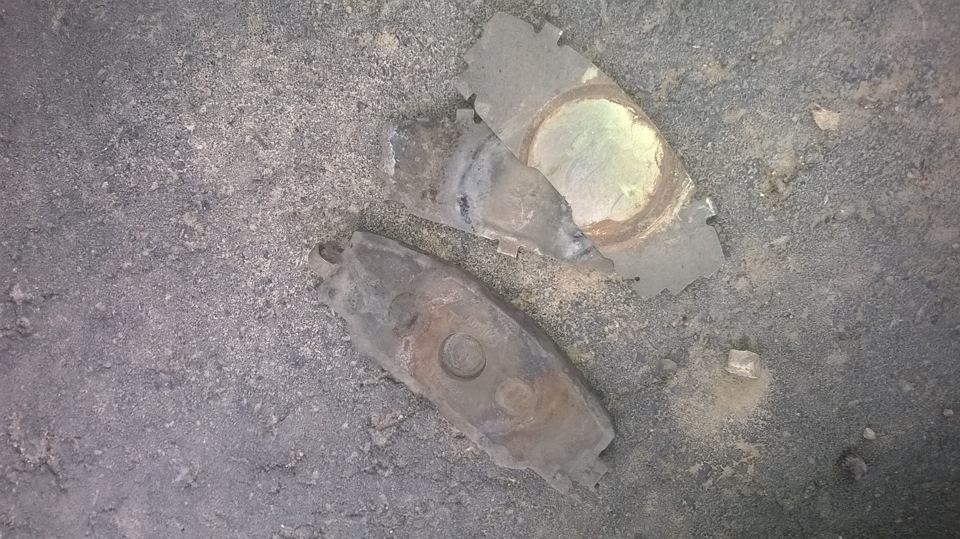

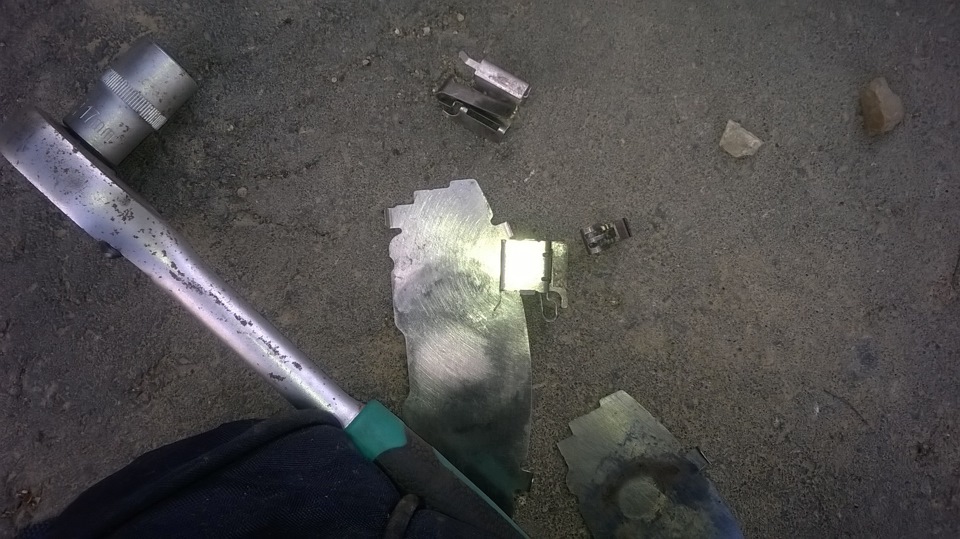

Противоскрипные пластины суппорта колеса Toyota RAV4

5. Для снятия/установки тормозных дисков, открутите 2 болта крепления скобы суппорта ключом на 17.

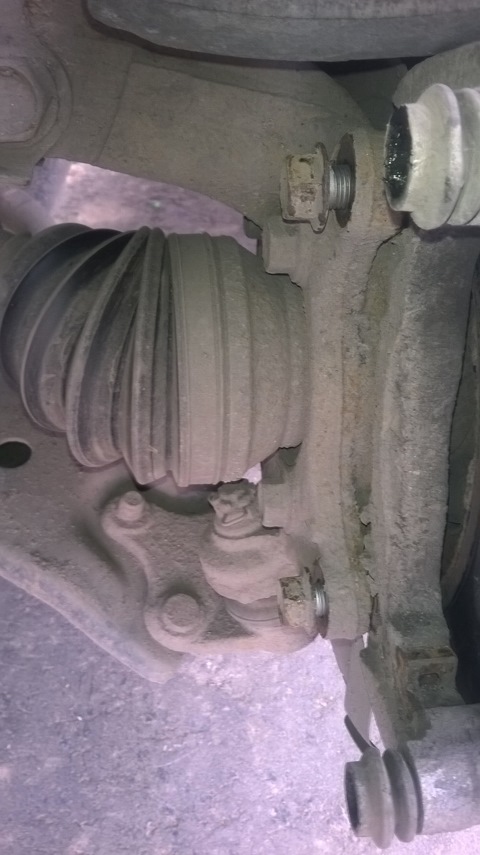

Откручивание болтов крепления скобы суппорта Toyota RAV4

6. Затем, снимите скобу и очистите ее металлической щеткой.

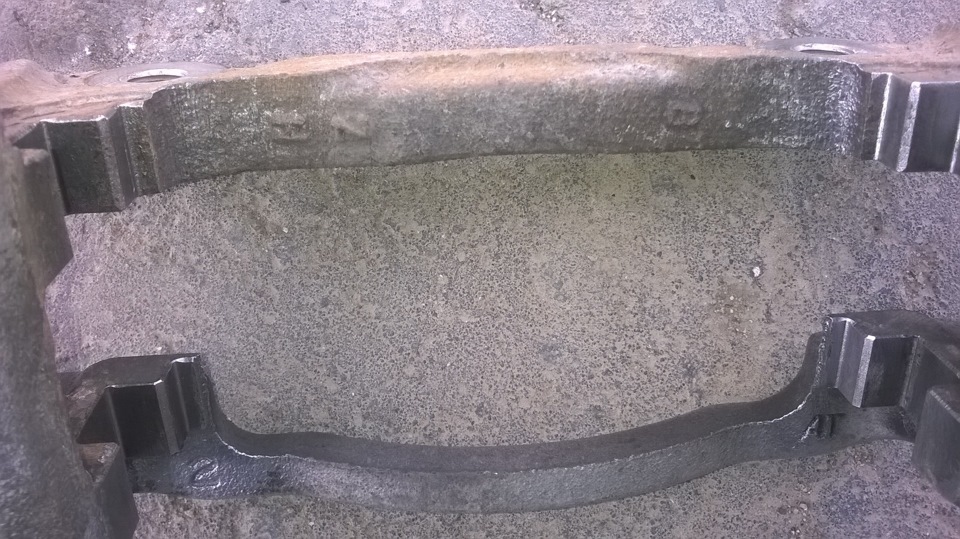

Скоба суппорта Toyota RAV4

7. Очистите металлической щеткой все детали суппорта, которые участвуют в удержании и анализе тормозных колодок.

Детали удержания тормозных колодок суппорта Toyota RAV4

8. Обработайте поверхности деталей, наиболее подверженные "захрясанию", медной смазкой.

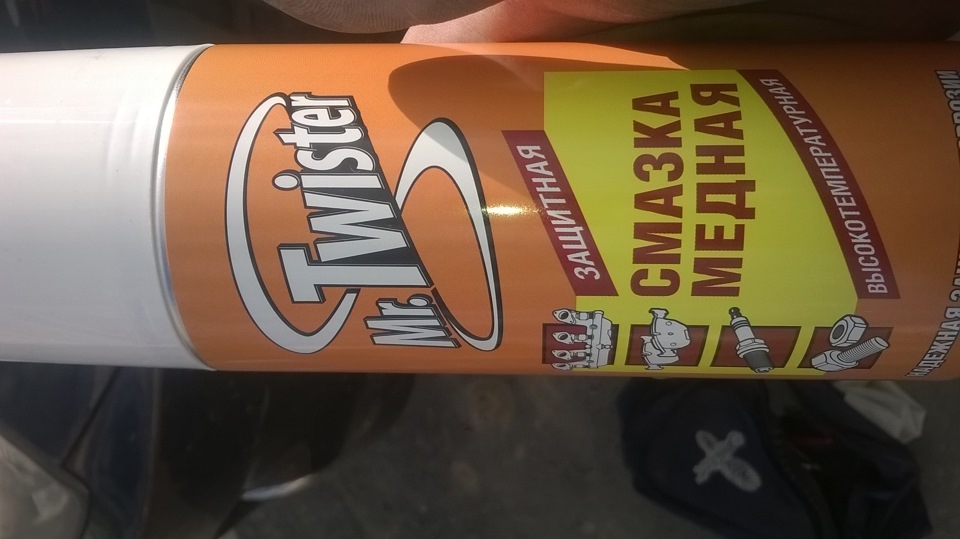

Медная смазка для обрабатывания поверхностей против захрясания в Toyota RAV4

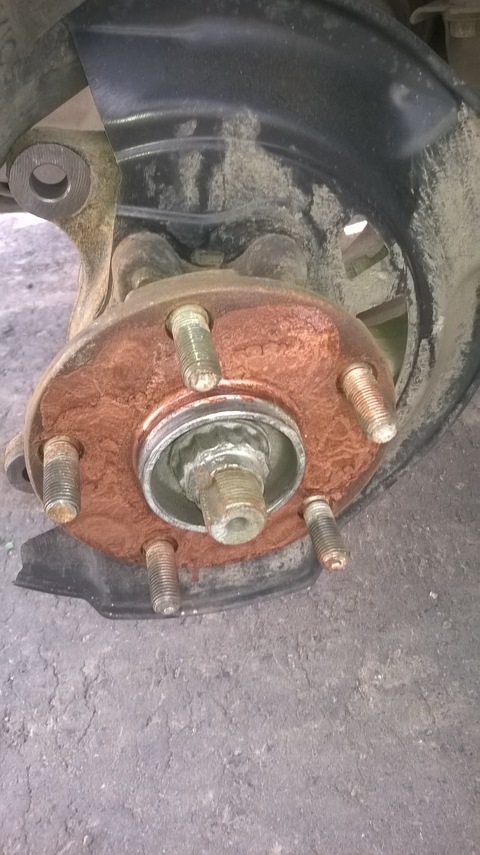

Ступица колеса, обработана медной смазкой в Toyota RAV4

9. Установив диск и скобу суппорта, вставьте "собранные" колодки в пазы скобы.

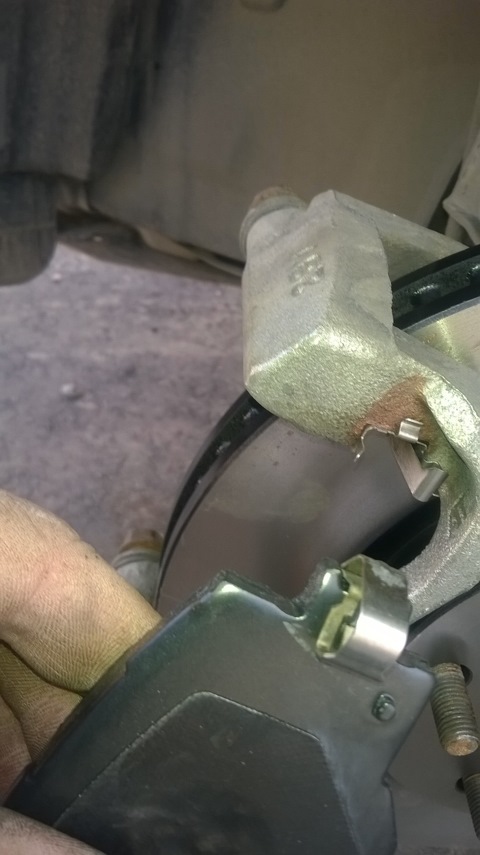

Установка колодок в скобу суппорта в Toyota RAV4

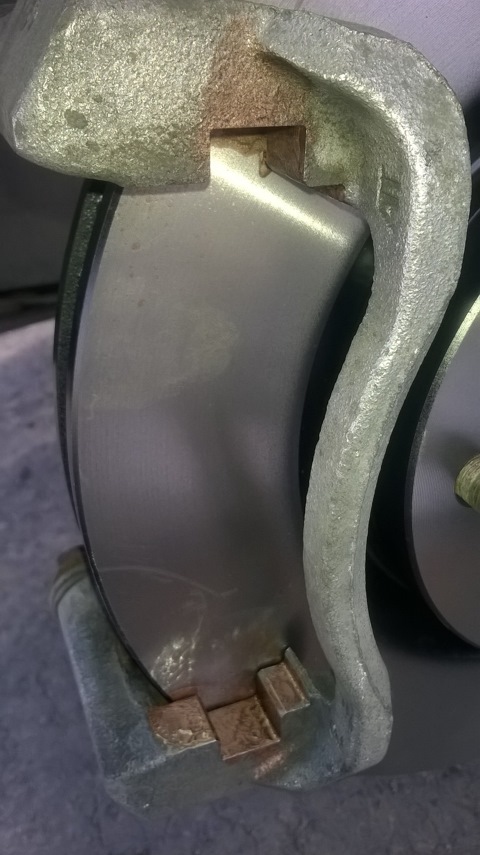

Вставка собранных колодок в пазы скобы суппорта Toyota RAV4

10. Очищенные металлической щеткой направляющие смажьте универсальной смазкой для суппортов.

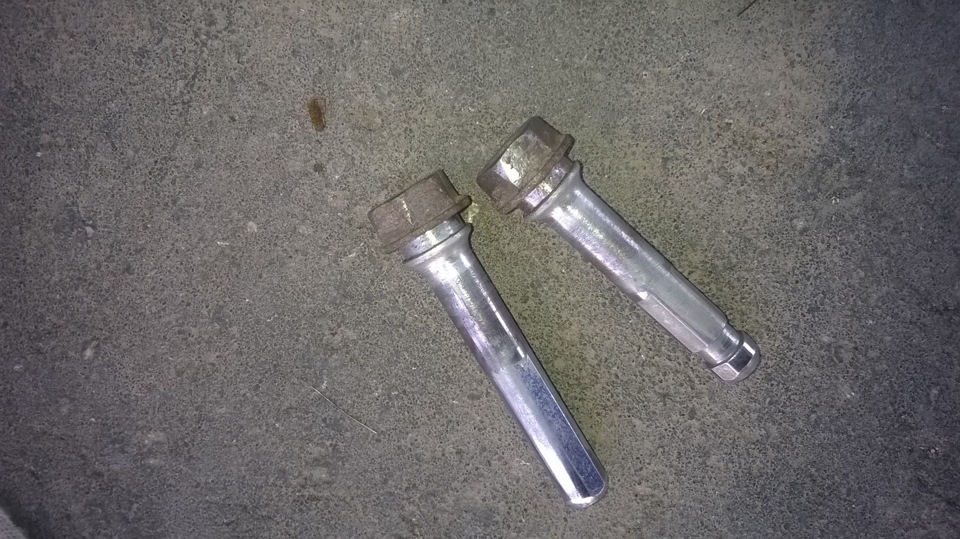

Очищенные направляющие суппорта Toyota RAV4

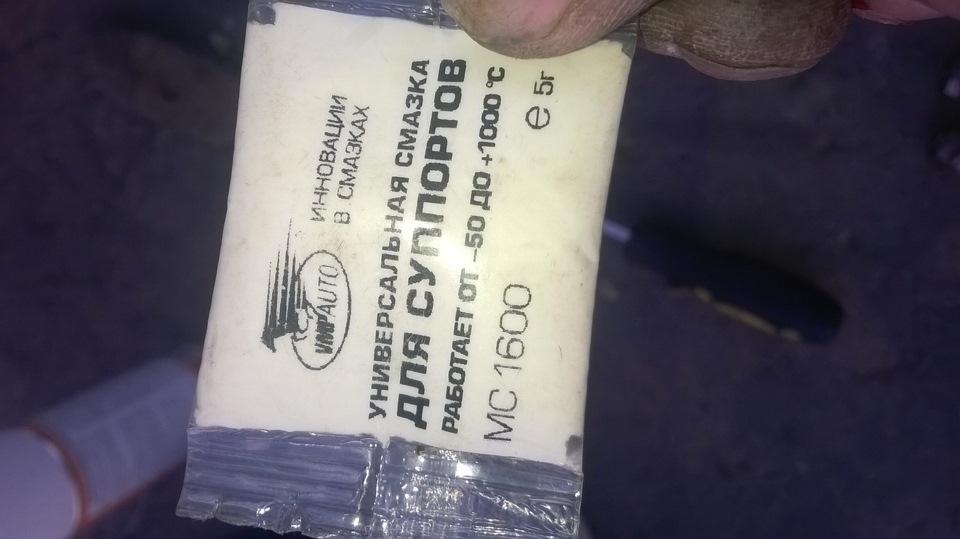

Универсальная смазка для суппортов

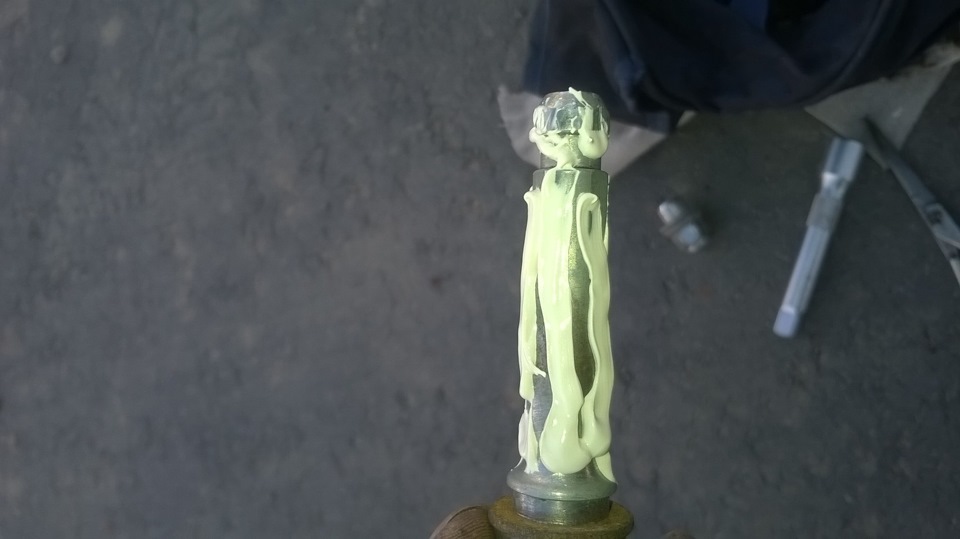

Смазанные смазкой направляющие суппорта Toyota RAV4

11. Соберите все в обратном порядке.

В статье не хватает:

  • Фото инструмента

Источник: https://www.drive2.ru/l/6499727/
