Замена подрулевых переключателей Хонда Цивик

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
1 - 3 часа
Автосервисы рядом
Инструменты:
Отвертка крестовая малая 1 шт.
Отвертка плоская средняя 1 шт.
Ключ трещоточный 1 шт.
Ключ с наконечником Torx (звездочка) Т30 1 шт.
Отвертка крестовая средняя 1 шт.
Торцевая головка 14 мм 1 шт.
Торцевая головка 10 мм 1 шт.
Детали и расходники:
Маркер 1 шт.
Подрулевой переключатель дворников стеклоочистителей Honda 35256-TA0-A12 1 шт.
Подрулевой переключатель освещения и сигнал поворота Honda 35255-TA0-G11 1 шт.

Примечание:

Перед тем, как заменить подрулевые переключатели на Хонда Цивик, сначала нужно будет снять рулевое колесо и подрулевой шлейф.

Снятие рулевого колеса и подрулевого шлейфа на Хонда Цивик

1. Поднимите капот и зафиксируйте его упором.

Замена генератора Honda Civic 2005 - 2011

2. Торцевой головкой на 10 мм отсоедините отрицательную клемму АКБ.

Замена генератора Honda Civic 2005 - 2011

3. Установите рулевое колесо в положение, соответствующее прямолинейному движению автомобиля.

Замена руля на Хонда Цивик 2005 - 2011

4. Ключом TORX Т30 выверните с левой и правой стороны по винту крепления накладки руля.

Снятие подушки безопасности водителя Хонда Цивик 2005 - 2011

5. Для удобства доступа к заглушке колодки проводов, поверните руль вправо на 90°.

Снятие подушки безопасности водителя Хонда Цивик 2005 - 2011

6. Подденьте плоской отверткой и снимите заглушку колодки проводов.

Снятие подушки безопасности водителя Хонда Цивик 2005 - 2011

7. Отожмите фиксатор и разъедините колодку звукового сигнала (черная).

Замена руля на Хонда Цивик 2005 - 2011

8. Сдвиньте фиксатор и разъедините колодку подушки безопасности водителя (желтая).

Снятие подушки безопасности водителя Хонда Цивик 2005 - 2011

9. Снимите модуль подушки безопасности.

Замена руля на Хонда Цивик 2005 - 2011

10. Головкой на 14 мм ослабьте затяжку болта крепления рулевого колеса.

Замена руля на Хонда Цивик 2005 - 2011

Примечание:

Руль очень плотно посажен на шлицах вала, поэтому не отворачивайте полностью болт его крепления: при резком ударе во время снятия, руль может соскочить со шлицев и нанести травму.

11. Обозначьте положение ступицы рулевого колеса относительно вала, вывернув полностью болт. Нанесите на торец вала метку, например маркером, а затем вновь ввинтите болт в вал от руки на несколько оборотов.

Замена руля на Хонда Цивик 2005 - 2011

12. Резкими ударами рук сбейте руль со шлицев вала.

13. Окончательно выверните болт.

Замена руля на Хонда Цивик 2005 - 2011

14. Снимите рулевое колесо.

15. Потяните на себя, вытяните из фиксаторов и снимите левую нижнюю облицовку панели приборов.

Снятие подрулевого шлейфа Хонда Цивик 2005 - 2011

16. Крестовой отверткой выверните 3 винта крепления кожуха рулевой колонки.

Снятие подрулевого шлейфа Хонда Цивик 2005 - 2011

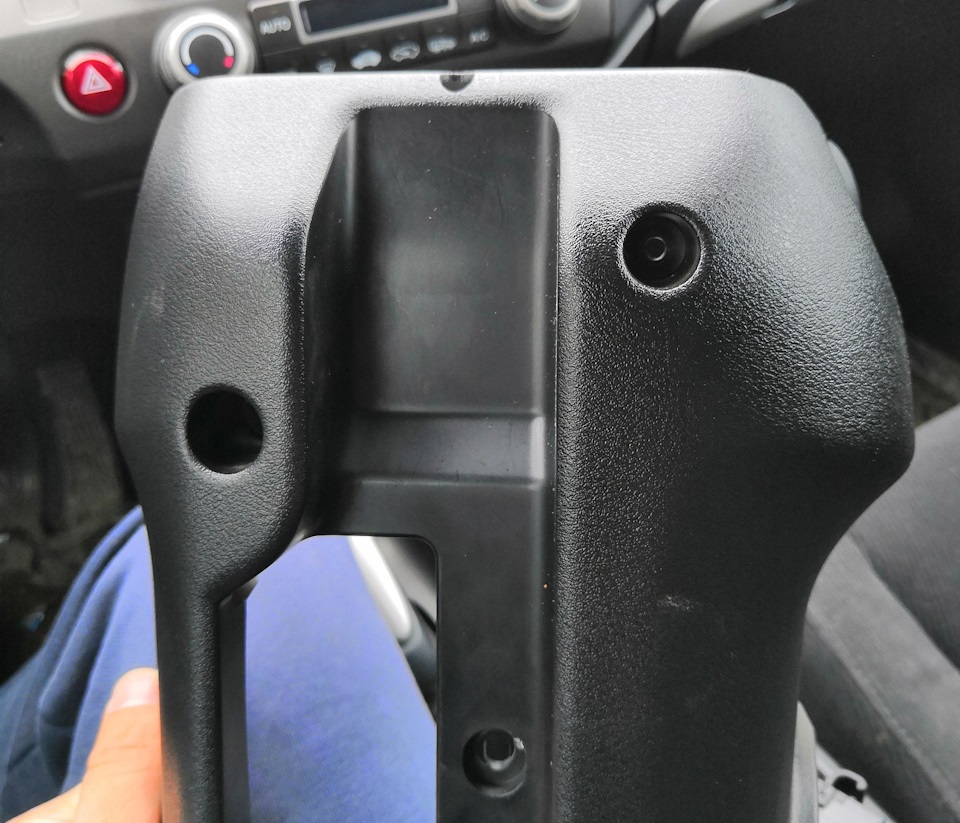

17. Снимите нижнюю часть кожуха.

Замена подрулевых переключателей Хонда Цивик

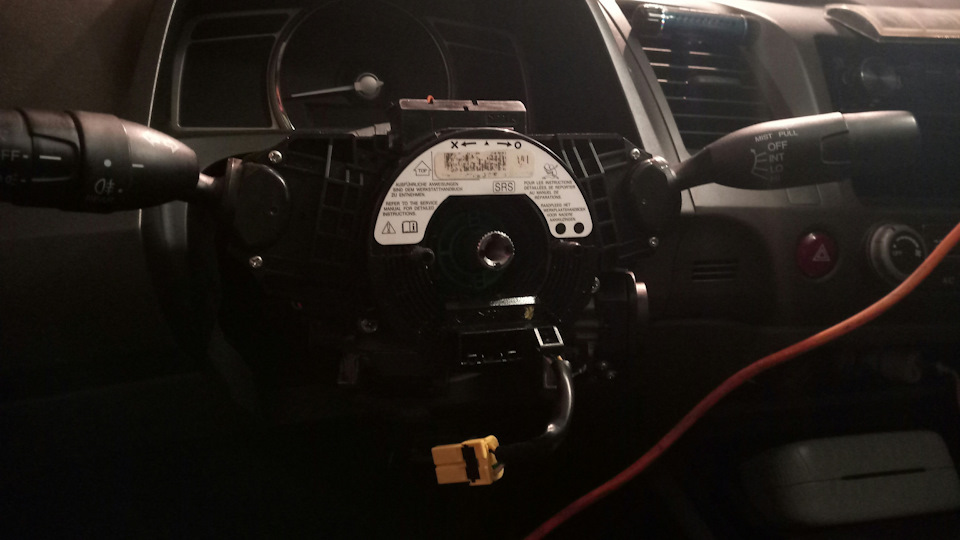

18. Потяните вверх и снимите верхнюю часть кожуха.

Снятие подрулевого шлейфа Хонда Цивик 2005 - 2011

19. Отсоедините от подрулевого шлейфа колодку проводов.

Снятие подрулевого шлейфа Хонда Цивик 2005 - 2011

Замена подрулевых переключателей Хонда Цивик

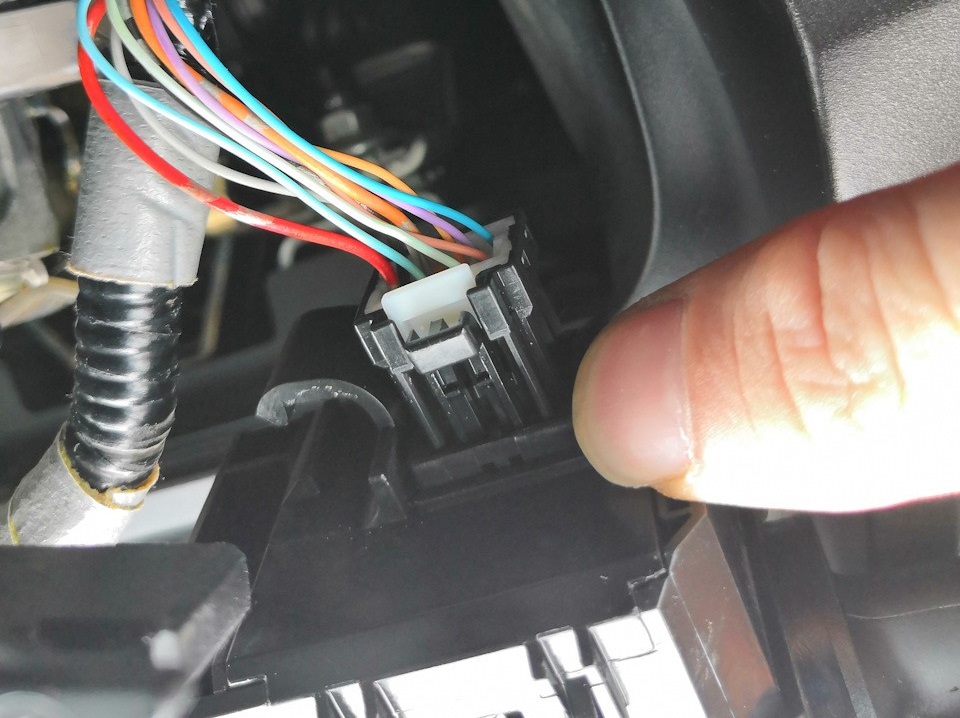

1. Сожмите фиксатор и отсоедините колодку от подрулевого переключателя наружного освещения и указателей поворота.

Замена подрулевых переключателей Хонда Цивик

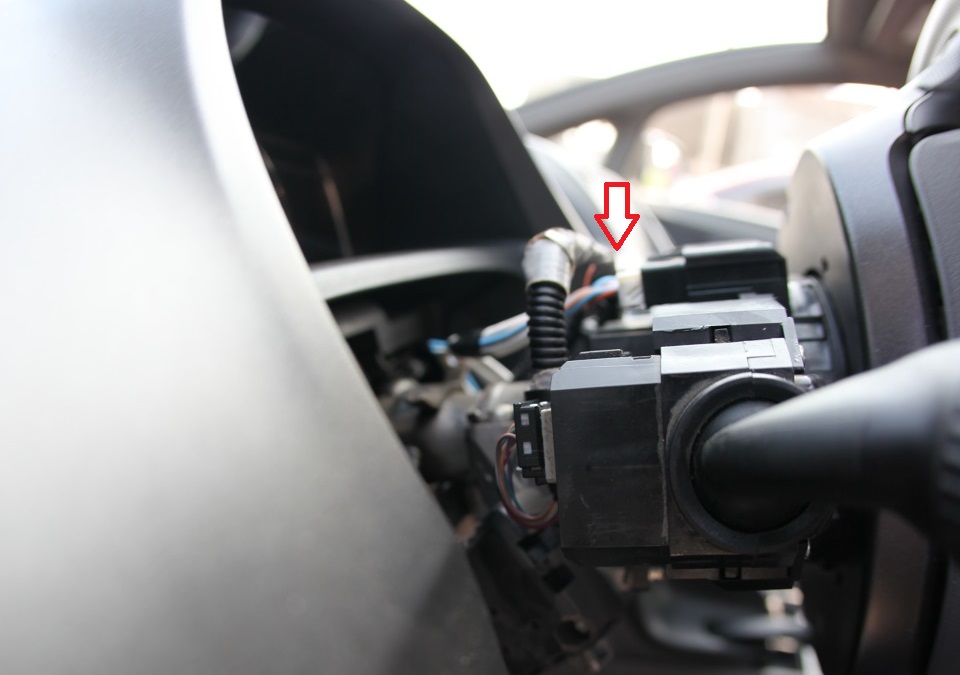

2. Сожмите фиксатор и отсоедините колодку от подрулевого переключателя очистителя и омывателя Хонда Цивик.

Замена подрулевых переключателей Хонда Цивик

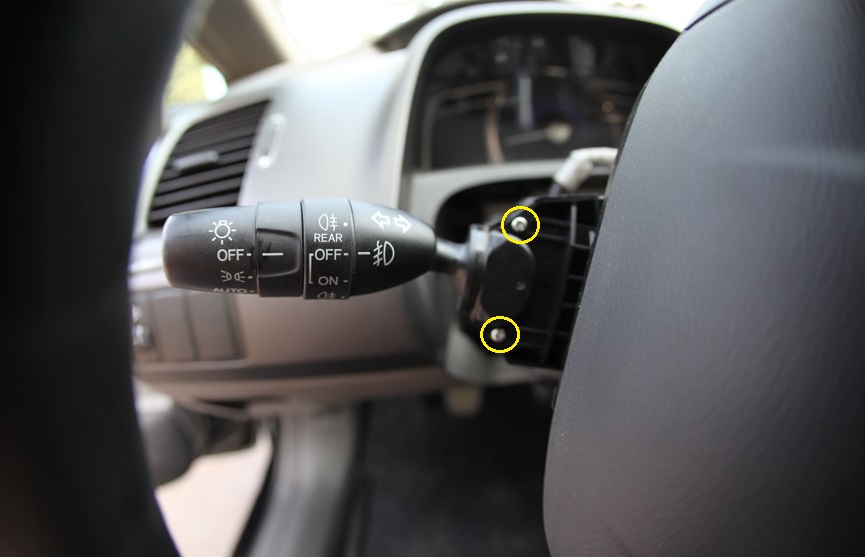

3. Малой крестовой отверткой выверните 2 винта.

Замена подрулевых переключателей Хонда Цивик

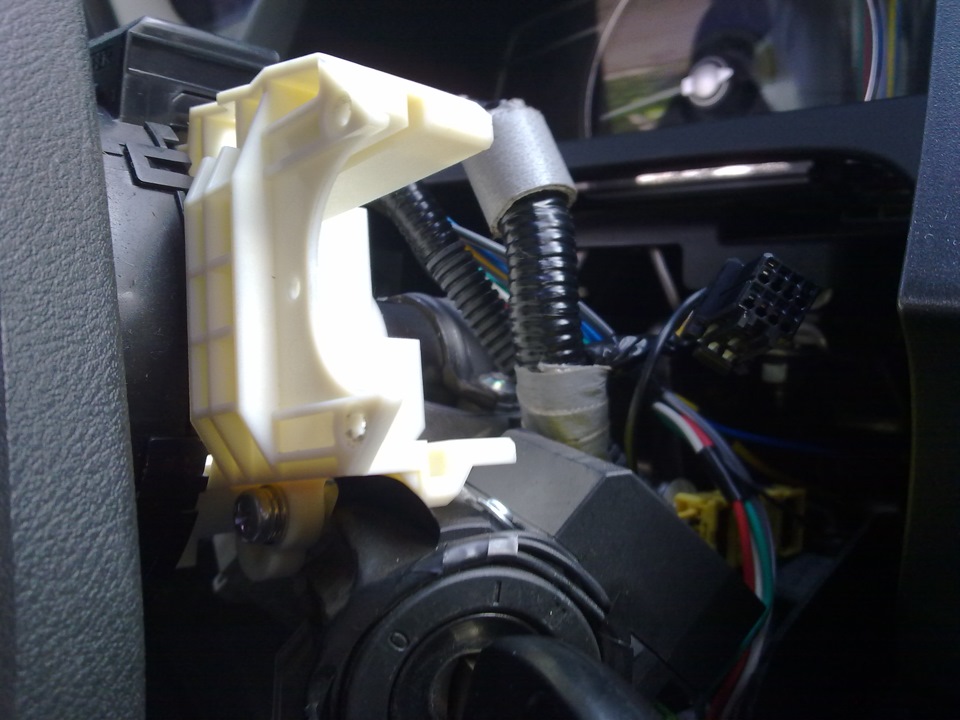

4. Снимите крепление переключателя наружного освещения и указателей поворота Хонда Цивик.

Замена подрулевых переключателей Хонда Цивик

5. Малой крестовой отверткой выверните 2 винта.

Замена подрулевых переключателей Хонда Цивик

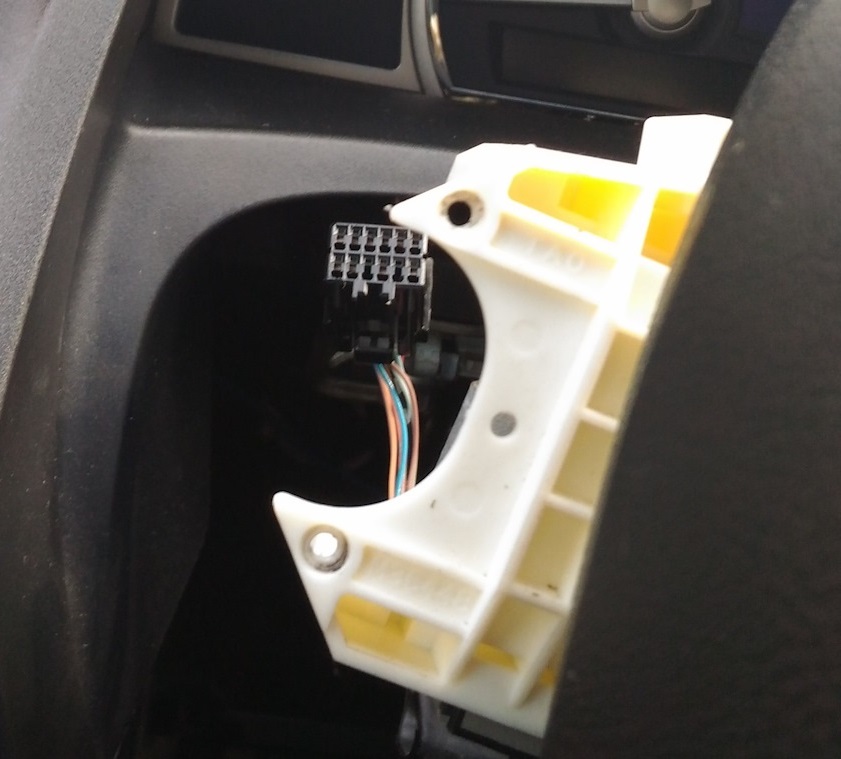

6. Снимите крепление переключателя очистителя и омывателя ветрового окна и окна двери задка.

Замена подрулевых переключателей Хонда Цивик

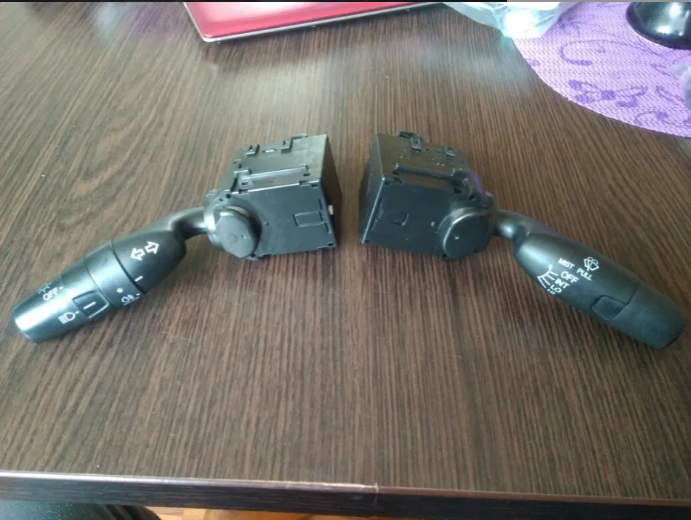

7. Замените подрулевые переключатели Хонда Цивик на новые.

Замена подрулевых переключателей Хонда Цивик

8. Установите подрулевые переключатели в порядке, обратном снятию.

Замена подрулевых переключателей Хонда Цивик

9. Установите подрулевой шлейф на место. Сориентируйте его таким образом, чтобы стрелка на кольце совпадала со стрелкой на держателе подрулевых переключателей Хонда Цивик.

10. Установите подрулевый кожух, руль и подушку безопасности в порядке, обратном снятию.

Снятие подрулевого шлейфа Хонда Цивик 2005 - 2011

Предупреждение:

При установке модуля в рулевое колесо автомобиля находитесь вне зоны разворачивания надувной подушки.

11. После установки подушки безопасности убедитесь в том, что система работает нормально: поверните ключ замка зажигания в положение ON (II). Индикатор SRS должен включится приблизительно на 6 сек, а потом погаснуть.

Снятие подрулевого шлейфа Хонда Цивик 2005 - 2011

Примечание:

При первом включении зажигания после установки модуля подушки, находитесь вне автомобиля и включайте зажигание, протянув руку под рулевой колонкой.

12. Проверьте работу звукового сигнала.

Источник: carpedia.club
