Замена подшипника и вилки выключения сцепления в автомобиле Ford Focus 2

Признаком необходимости замены подшипника выключения сцепления является повышенный шум в момент нажатия на педаль сцепления.

ПРИМЕЧАНИЕ

При замене подшипника выключения сцепления по причине шума проверьте состояние лепестков нажимной пружины ведущего диска. При сильном износе концов лепестков в местах контакта с подшипником замените ведущий диск в сборе.

Подшипник 1 выключения сцепления в сборе с муфтой установлен на направляющей втулке и прикреплен пружиной к вилке 2 выключения сцепления.

Вам потребуются пассатижи с тонкими губками.

1. Снимите коробку передач, если она не была снята для ремонта сцепления.

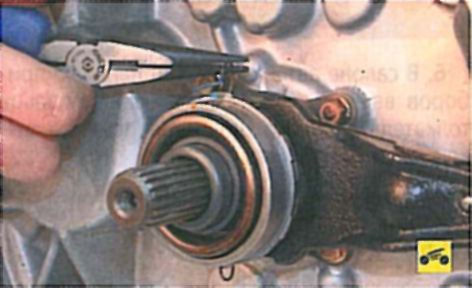

2. Поддев пассатижами...

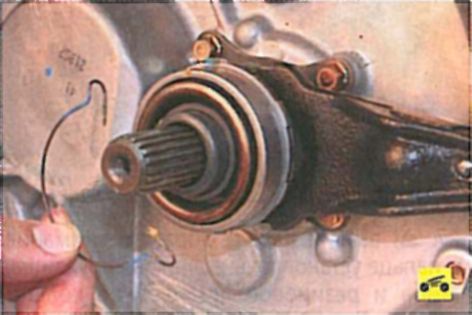

3. ...выведите концы соединительной пружины из зацепления с вилкой и снимите пружину. При необходимости замените пружину.

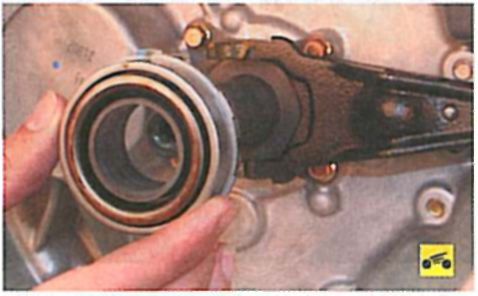

4. Сдвинув по направляющей втулке и валу, снимите подшипник в сборе с муфтой.

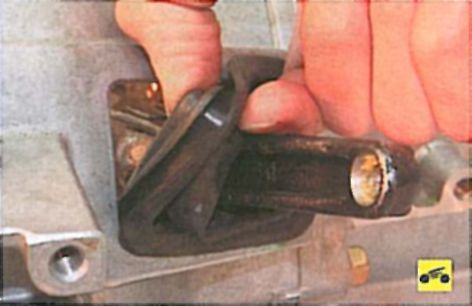

5. При необходимости замены вилки выключения сцепления извлеките ее грязезащитный чехол из отверстия картера сцепления...

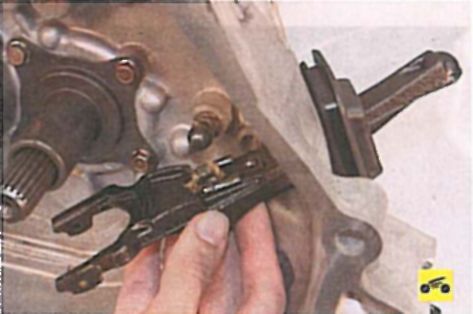

6. ...снимите с шаровой опоры фиксирующую пружину вилки...

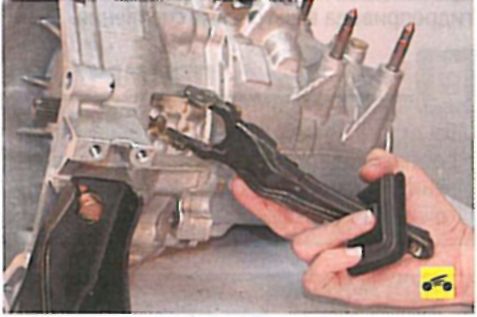

7. ...и снимите вилку выключения сцепления. При необходимости снимите с вилки грязезащитный чехол.

8. Смажьте тонким слоем тугоплавкой консистентной смазки наружную поверхность направляющей втулки, шаровую опору вилки выключения сцепления, вилку выключения сцепления в местах ее контакта с подшипником и толкателем рабочего цилиндра, а также шлицы первичного вала.

9. Установите вилку выключения сцепления и новый подшипник в сборе с муфтой (убедившись в плавности и бесшумности его вращения, отсутствии люфтов) в порядке, обратном снятию.
