Замена подшипника ступицы переднего колеса Renault Logan 2004-2009 Бензин

Замену подшипника ступицы переднего колеса проводим при выходе его из строя или при демонтаже ступицы, так как во время выполнения этой операции элементы подшипника будут повреждены.
Работа показана на подшипнике ступицы автомобиля, оборудованного АБС. На автомобиле без АБС операции по замене подшипника практически аналогичны. Отличие заключается в отсутствии установочного кольца для датчика скорости вращения колеса, которое на автомобилях с АБС размещается в гнезде поворотного кулака под подшипник.
Операции по замене подшипников правого и левого колеса аналогичны.
Затягиваем стояночный тормоз, включаем первую передачу и подставляем под колеса упоры.

Гайка подшипника ступицы колеса затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.

Головкой «на 30» отворачиваем гайку подшипника ступицы колеса.
Если таким способом отвернуть гайку не удалось (колесо автомобиля проворачивается), то можно затормозить автомобиль, нажав педаль тормоза и удерживая ее, — для этого потребуется помощник.
Вывешиваем и снимаем колесо. Снимаем датчик скорости вращения переднего колеса.
Снимаем диск и щит тормозного механизма . Отсоединяем наконечник рулевой тяги от поворотного кулака.

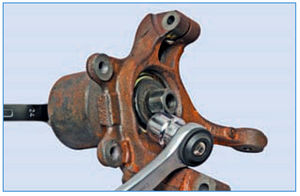

Выводим палец шаровой опоры из отверстия поворотного кулака . Отсоединяем амортизаторную стойку от поворотного кулака…

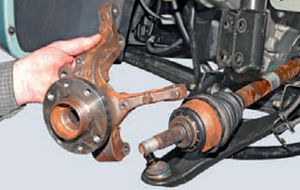

…и снимаем поворотный кулак в сборе со ступицей со шлицевого хвостовика корпуса наружного шарнира привода колеса.

Во время демонтажа левого поворотного кулака не прикладывайте усилие к приводу колеса, направленное вдоль его оси наружу автомобиля, так как при этом может произойти выход роликов трехшиповика внутреннего шарнира привода из пазов полуосевой шестерни коробки передач.

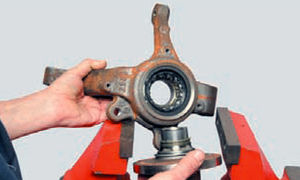

Опираем поворотный кулак на губки тисков.

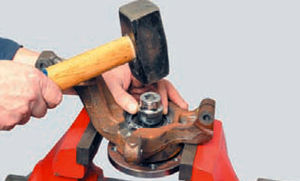

Нанося удары по торцу ступицы через оправку или головку подходящего размера…

…выпрессовываем ступицу.
При этом внутреннее кольцо подшипника, расположенное ближе к фланцу ступицы, остается на ступице.

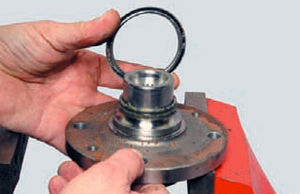

Отверткой поддеваем защитную шайбу, закрывающую сальник подшипника…

…и снимаем шайбу.

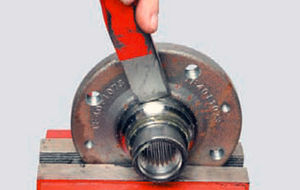

Зажимаем фланец ступицы в тисках. Вставляем зубило между торцами внутреннего кольца подшипника и буртиком ступицы.

Нанося удары молотком по зубилу, сдвигаем внутреннее кольцо подшипника по ступице.

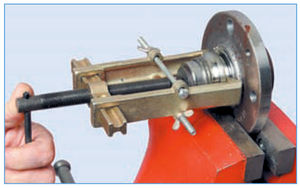

Затем вставляем захваты съемника в образовавшийся зазор…

…и окончательно спрессовываем внутреннее кольцо подшипника со ступицы.

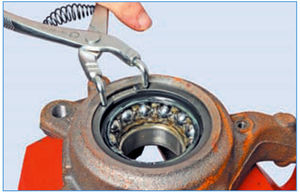

Щипцами для снятия стопорных колец вынимаем стопорное кольцо подшипника из канавки поворотного кулака.

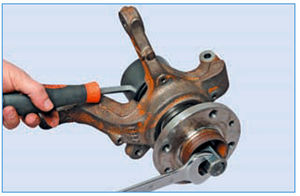

Чашечным съемником выпрессовываем подшипник из поворотного кулака.

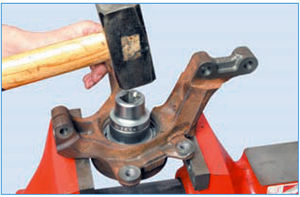

Подшипник также можно выпрессовать ударным способом. Для этого опираем кулак на губки тисков.

Нанося удары по торцу наружного кольца подшипника через оправку или головку подходящего размера, выпрессовываем подшипник из кулака.

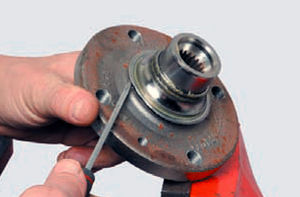

Перед установкой нового подшипника очищаем посадочное отверстие в поворотном кулаке и канавку под стопорное кольцо. Надфилем зачищаем на ступице забоины от зубила.
Перед запрессовкой подшипника…

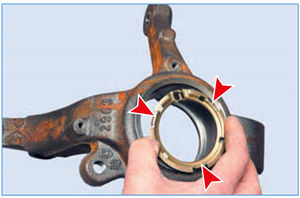

…вкладываем в отверстие поворотного кулака установочное кольцо датчика скорости вращения колеса (лапками, центрирующими кольцо, — внутрь кулака).

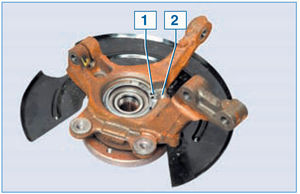

Ориентируем кольцо в отверстии кулака так, чтобы держатель датчика скорости на кольце 1 расположился в пазе кулака 2 (для наглядности показано на собранном ступичном узле).
Установив винт чашечного съемника с опорной шайбой…

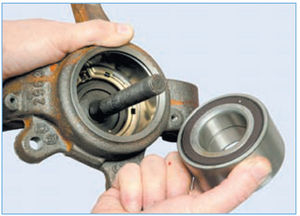

…вставляем в отверстие кулака новый подшипник.

Подшипник следует устанавливать так, чтобы его защитная шайба темного цвета (из магнитного материала) была обращена к установочному кольцу датчика скорости вращения колеса.

Элементы ступичного узла:
1 — поворотный кулак;
2 — установочное кольцо датчика скорости вращения колеса (на автомобиле без АБС оно отсутствует);
3 — подшипник ступицы;
4 — стопорное кольцо;
5 — ступица колеса

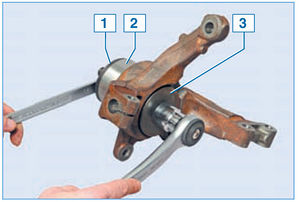

Запрессовываем подшипник, прикладывая усилие через чашку съемника 1 к торцу наружного кольца подшипника 2, при этом шайба съемника 3 должна опираться на поворотный кулак.
После запрессовки подшипника устанавливаем в канавку кулака стопорное кольцо. Затем запрессовываем ступицу в подшипник.

При запрессовке ступицы чашка съемника должна опираться на торец внутреннего кольца подшипника.
Дальнейшую сборку и установку ступичного узла проводим в обратной последовательности.
