Установка поршня первого цилиндра в ВМТ Renault Logan 2004-2015 Бензин

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Вороток под торцевую насадку
  • Насадка на вороток 10 мм
  • Насадка на вороток 18 мм
  • Балонный ключ
  • Опорные стойки
  • Домкрат

1. Снимаем правое переднее колесо, подробнее с инструкцией можно ознакомиться здесь.

Снятие колеса Renault Logan

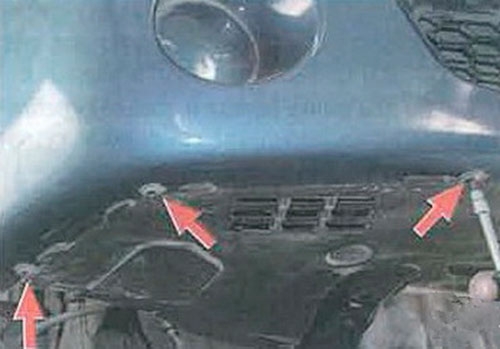

2. Снимаем верхнюю часть брызговика двигателя, как описано здесь.

Точки крепления правого брызговика двигателя Renault Logan

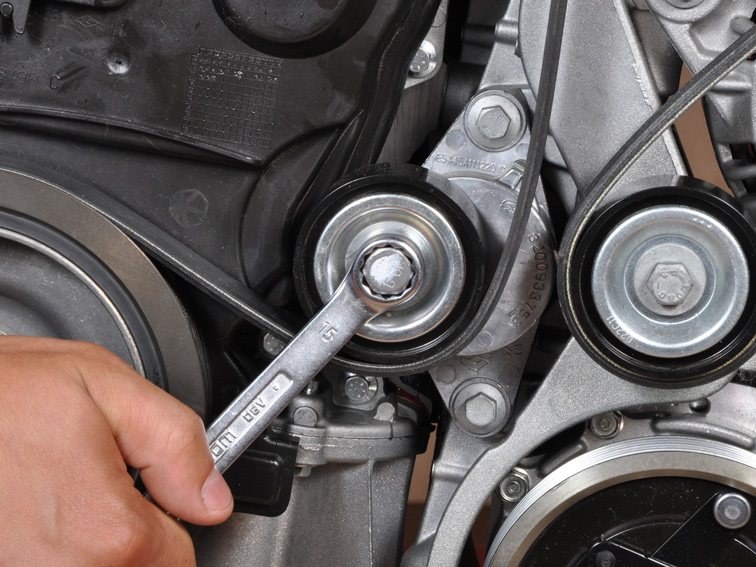

3. Снимаем ремень привода вспомогательных агрегатов, как описано здесь.

Снятие ремня привода вспомогательных агрегатов Renault Logan

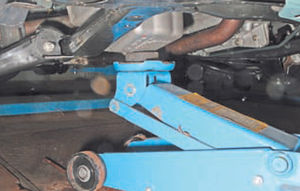

4. Устанавливаем под двигатель крепкие стойки и снимаем правую опору подвески силового агрегата, как описано здесь.

Поддомкрачивание двигателя Renault Logan

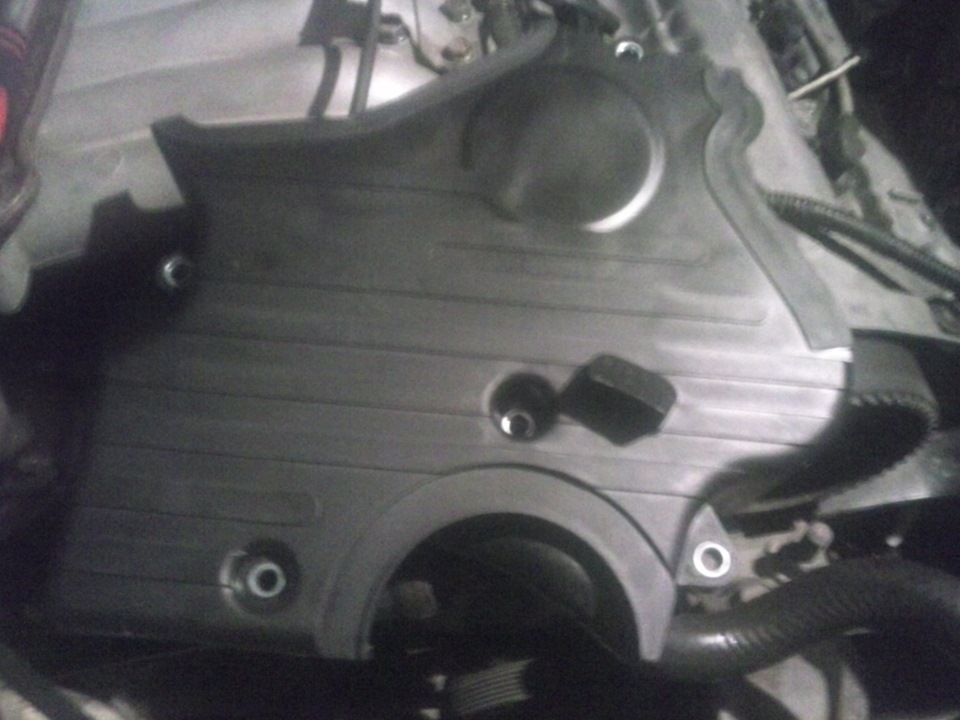

5. Выкручиваем пять болтов крепления крышки ремня привода газораспределительного механизма.

Снятие верхней крышки ремня привода ГРМ Renault Logan

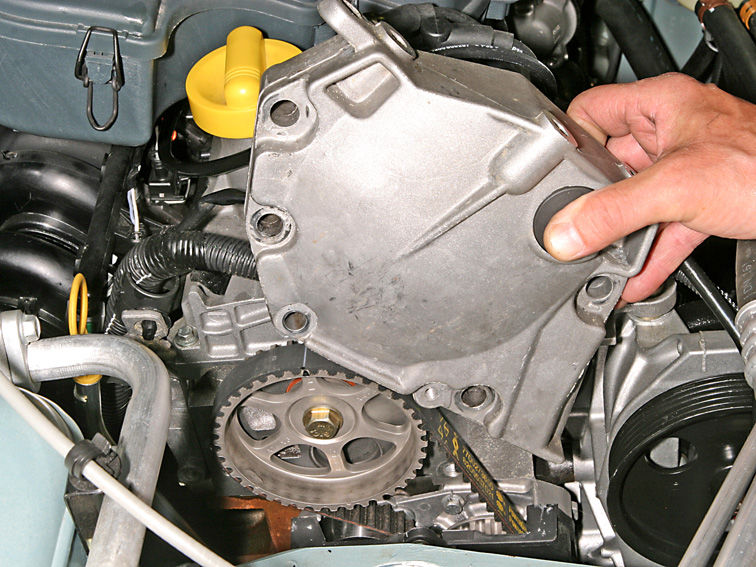

6. Снимаем верхнюю крышку ремня привода ГРМ.

Верхняя крышка ремня привода ГРМ Renault Logan

7. Проворачиваем коленчатый вал по часовой стрелке, пока не совпадут метки, нанесенные на шкив распределительного вала и на крышку головки блока цилиндров. Вращение выполняется за болт крепления шкива привода вспомогательных агрегатов. После это ослабляем затяжку болта крепления шкива.

Вращение коленчатого вала за шкив привода вспомогательных агрегатов Renault Logan

8. Полностью выкручиваем и вынимаем болт крепления шкива привода вспомогательных агрегатов.

Болт шкива привода вспомогательных агрегатов Renault Logan

9. Снимаем шкив привода вспомогательных агрегатов.

Снятие шкива привода вспомогательных агрегатов Renault Logan

10. Выкручиваем три болта крепления нижней крышки ремня привода ГРМ.

Болты крепления нижней крышки ремня привода ГРМ Renault Logan

11. Снимаем нижнюю крышку ремня привода газораспределительного механизма.

Нижняя крышка ремня привода ГРМ Renault Logan

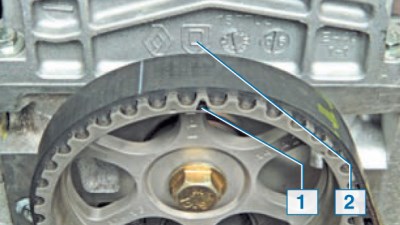

12. Проверяем совпадение контрольных меток на шкиве распределительного вала (1) и на крышке головки блока цилиндров (2).

Контрольные метки положения ВМТ Renault Logan

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта
