Замена поперечного рычага и управляющей тяги задней подвески Nissan Primera 2001-2007

Инструменты:

• Гаечный ключ рожковый - 17 мм
• Насадка на вороток - 17 мм
• Насадка на вороток - 18 мм
• Вороток под торцевую насадку

Детали и расходники:

• Поперечный рычаг
• Управляющая тяга

1. Установите автомобиль на подъемник или смотровую канаву.

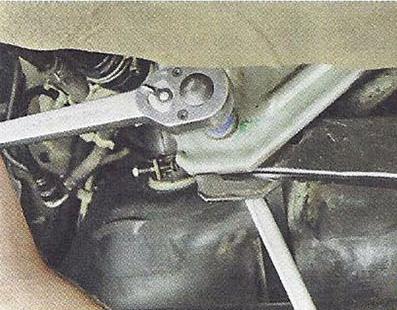

2. Выверните болт крепления управляющей тяги к балке задней подвески.

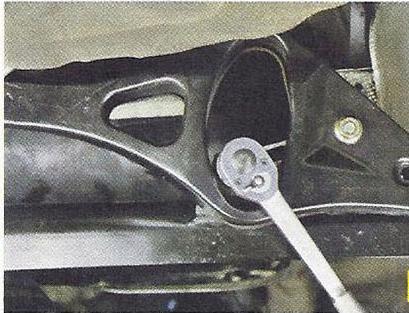

3. Отверните гайку крепления поперечного рычага к кронштейну балки.

4. Отверните гайку болта крепления поперечного рычага к кронштейну кузова, выньте болт.

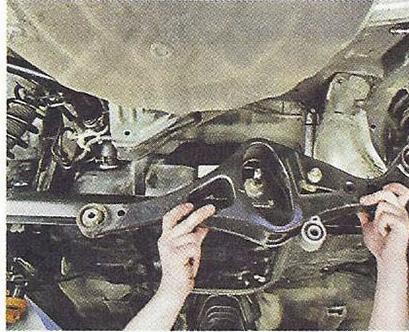

5. Снимите поперечный рычаг в сборе с управляющей тягой.

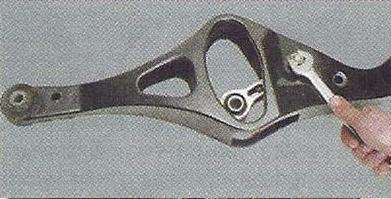

6. Отверните гайку болта крепления управляющей тяги к поперечному рычагу, выньте болт и отсоедините тягу от рычага.

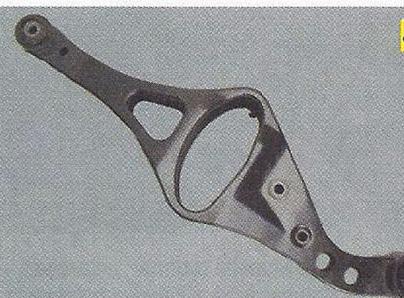

7. Проверьте, нет ли деформации и трещин на поперечном рычаге. Замените поврежденный рычаг.

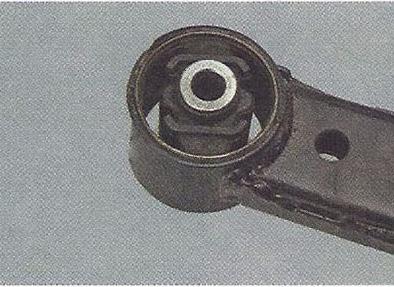

8. Проверьте состояние сайлент-блока.

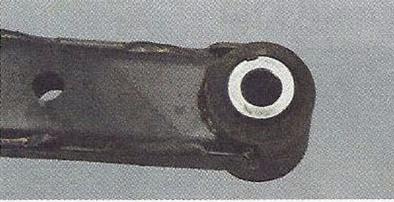

9. Проверьте состояние резино-металлического шарнира.

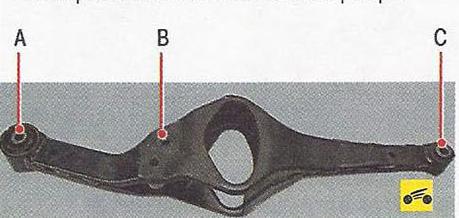

10. Измерьте расстояния АВ, ВС и АС. Если они значительно отличаются от нормы, замените поперечный рычаг в сборе.

Примечания:

Номинальные значения расстояний:

1. АВ = 206,5-208,5 мм;

2. ВС = 393,5-395,5 мм;

3. АС = 600,5-603,5 мм.

11. Осмотрите управляющую тягу. На ней не должно быть трещин и механических повреждений. Измерьте расстояние между центрами внутренних втулок шарниров тяги. Оно должно составлять 106-108 мм. Если измеренное расстояние значительно отличается от нормы, замените управляющую тягу в сборе.

12. Установите детали в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту Nissan Primera P12. Издательство "Третий Рим".
