Примечание:
Производитель рекомендует заменять приводной ремень на Ниссан Х-Трейл 1 раз в 50-60 тыс. км. пробега. Частота замены также может меняться, как и необходимость смены других расходников в транспортном средстве.
Признаки необходимости замены приводного ремня Ниссан Х-Трейл:
- недостаточное натяжение ремня;
- перегревы двигателя автомобиля;
- сильный визг при резком нажатии педали газа, включении мощных энергопотребителей и кондиционера;
- ощущение запаха жженой резины;
- обнаружение на ремне трещин;
- обнаружение потертостей ремня до корда;
- обнаружение других механических повреждений;
- сигналы на датчиках: уведомление о плохом заряде аккумуляторной батареи и плохой работоспособности генератора.
Замена приводного ремня Ниссан Х-Трейл (двигатель MR20DE)
1. Баллонным ключом или торцевой головкой на 21 мм ослабьте затяжку гаек крепления колеса приблизительно на пол-оборота.
2. Приподнимите домкратом переднюю часть автомобиля и установите на надежные опоры.

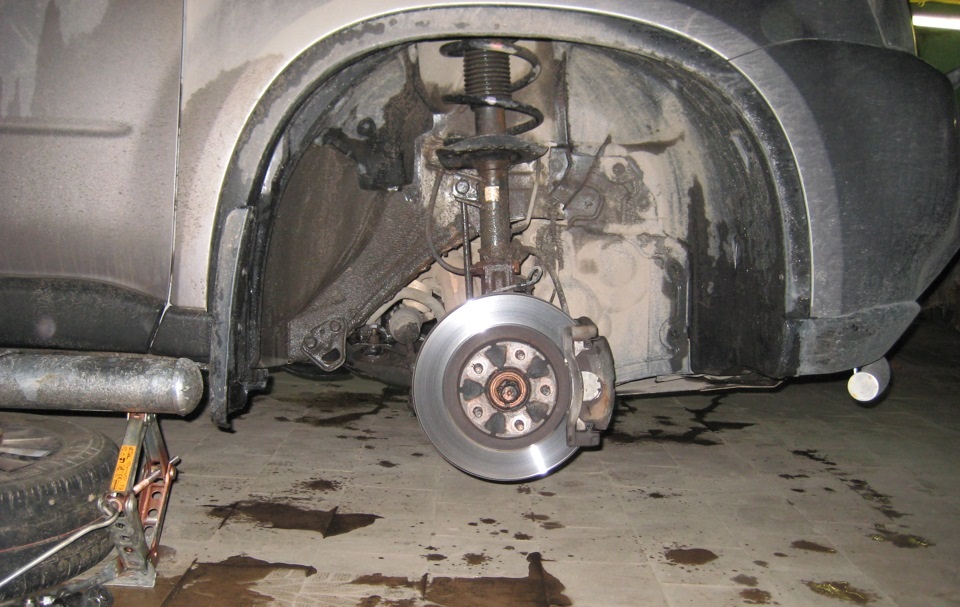

3. Окончательно отверните гайки крепления, и снимите правое колесо.
4. Подденьте плоской отверткой, вытяните фиксаторы и извлеките 6 держателей бокового брызговика двигателя.
5. Снимите боковой брызговик моторного отсека и уберите его в сторону.

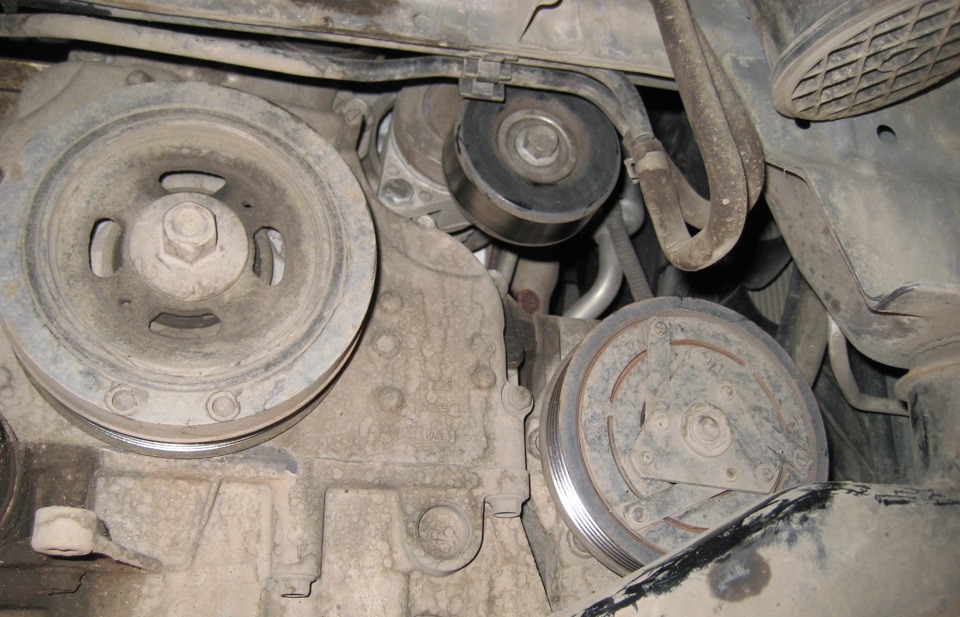

6. Для ослабления натяжения приводного ремня Ниссан Х-Трейл, наденьте накидной ключ на 14 мм на шестигранный выступ натяжителя.
7. Поворачивая ключ по часовой стрелке, отведите от ремня натяжной ролик.

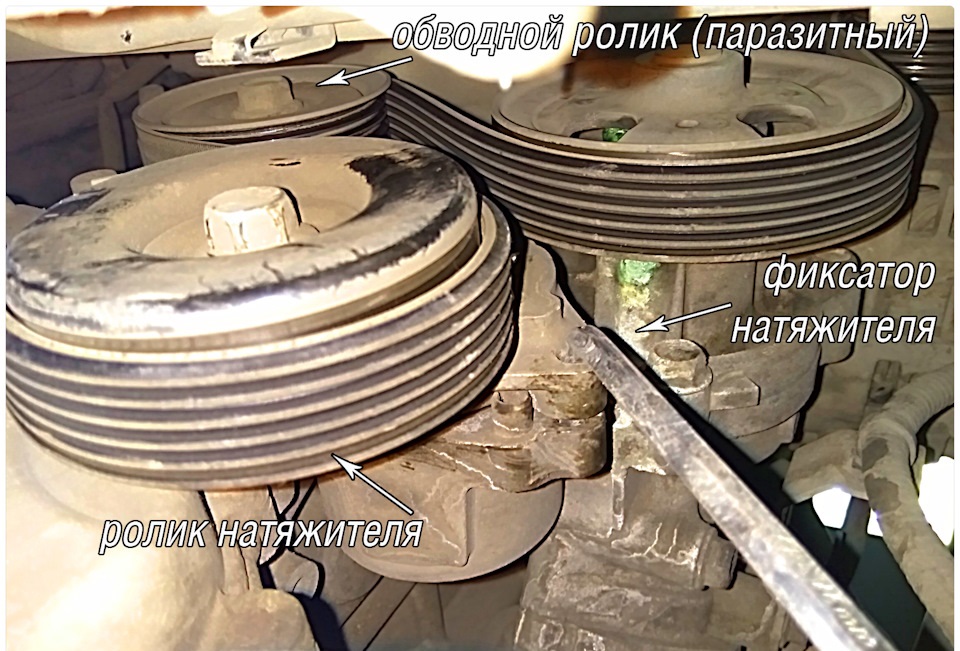

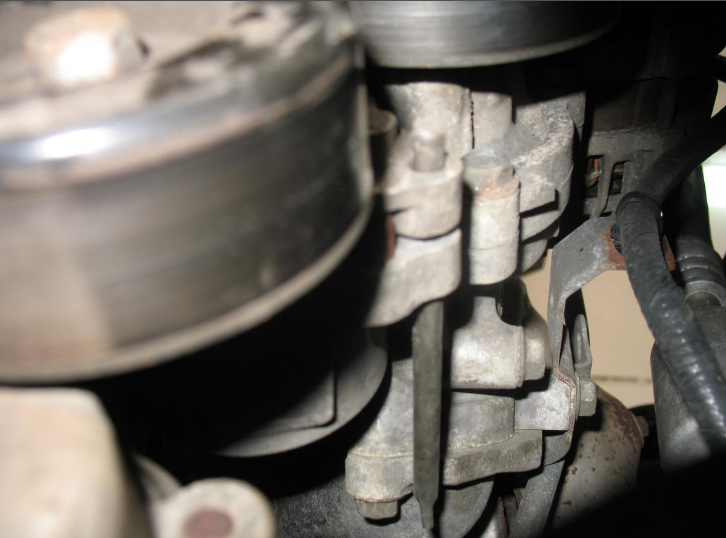

8. Вставьте металлический стержень в специальное отверстие натяжителя, тем самым фиксируя ролик в таком положении.

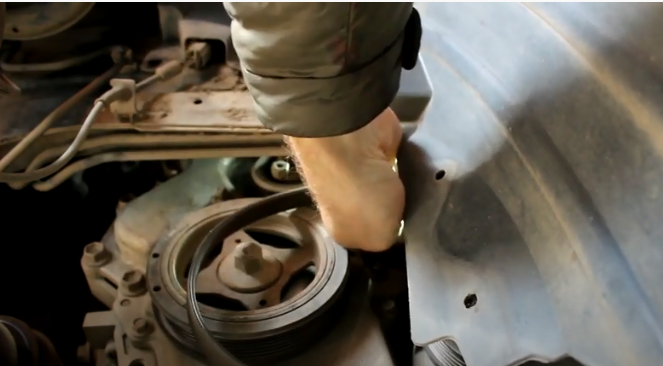

9. Снимите приводной ремень Ниссан Х-Трейл со шкива коленчатого вала и вытяните его из моторного отсека.
Примечание:
Если ремень находится в нормальном состоянии и работа не связана с его заменой, предварительно поставьте метку, указывающую направление вращения ремня. При сборке, это поможет установить его в том же положении.

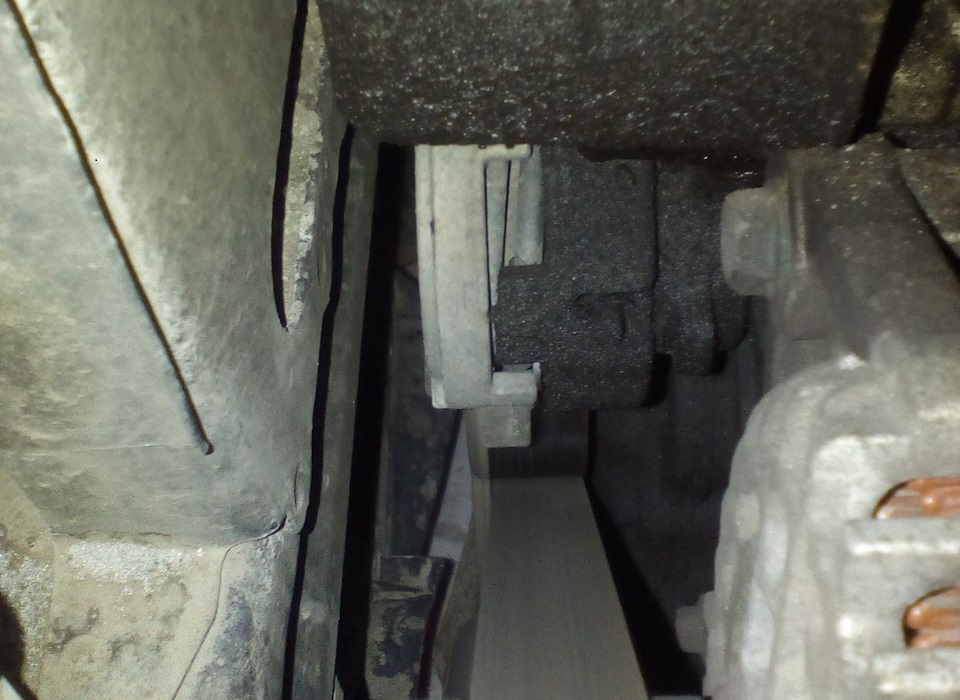

10. Осмотрите состояние снятого ремня.

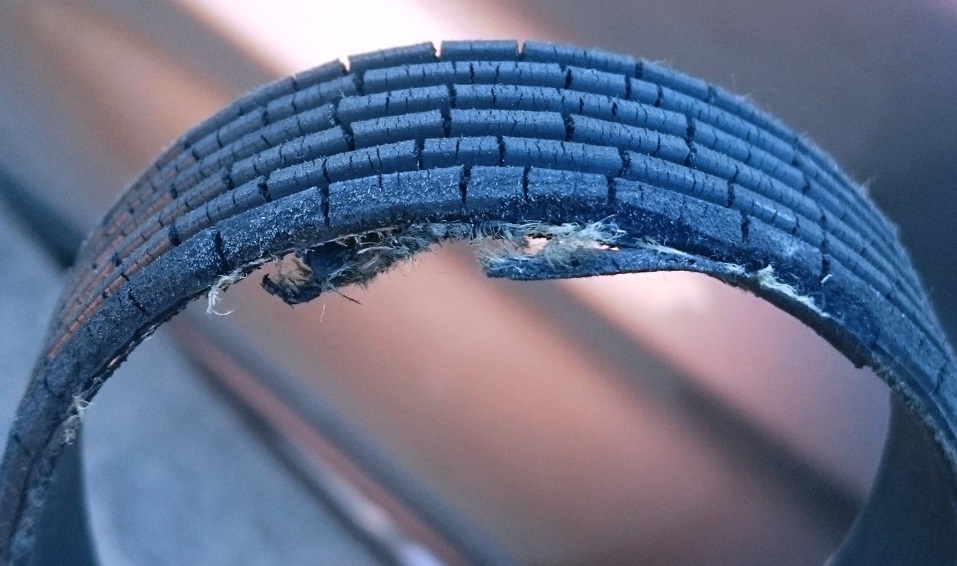

11. При обнаружении признаков сильного износа ремня (исчезновение двух или более соседних ребер ручьев на участке длиной более 13 мм), продольных или поперечных трещин, разрывов, при отслоении резины или замаслении, замените приводной ремень Ниссан Х-Трейл на новый.

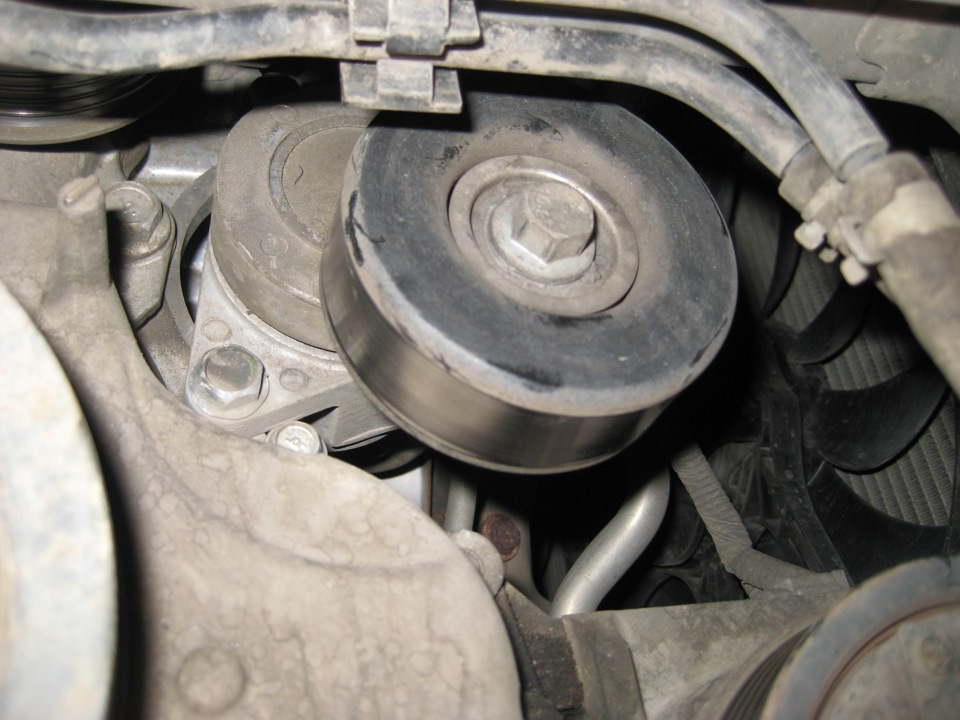

12. Пользуясь моментом, проверьте состояние подшипника натяжного ролика. Если при вращении ролика подшипник имеет заметный люфт, заедает или издает сильный шум, ролик нужно будет заменить на новый.

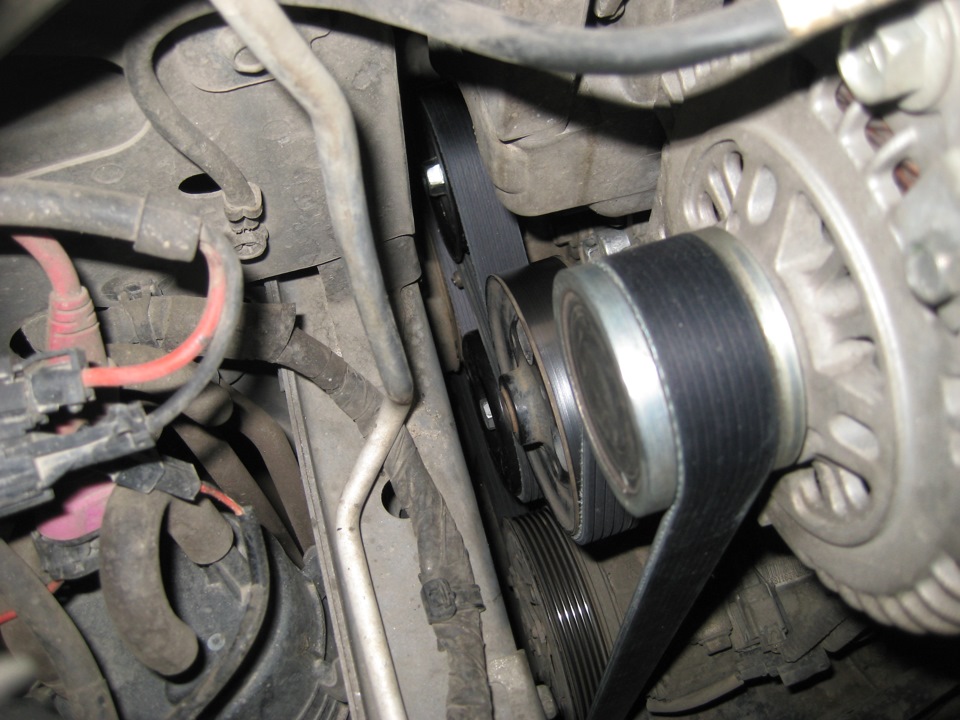

13. Установите приводной ремень Ниссан Х-Трейл в порядке, обратном снятию. Проверьте, чтобы ремень лежал правильно на всех шкивах. В последнюю очередь натягивайте его на шкив помпы.
Примечание:
Соблюдайте схему привода вспомогательных агрегатов.
14. Проверьте взаимное натяжение меток натяжителя. При новом ремне, стрелка будет указывать на верхнюю часть диапазона. Со временем, при износе и растяжении ремня, метка 1 будет постепенно смещаться.
Примечание:
Если метки с новым ремнем не совпадают, скорее всего неисправен натяжитель (сломалась или ослабла пружина в его механизме). Такой натяжитель необходимо будет заменить.
15. Установите все снятые детали в порядке, обратном снятию.
Замена приводного ремня Ниссан Х-Трейл (двигатель QR25DE)
1. Баллонным ключом или торцевой головкой на 21 мм ослабьте затяжку гаек крепления колеса приблизительно на пол-оборота.
2. Приподнимите домкратом переднюю часть автомобиля и установите на надежные опоры.
3. Окончательно отверните гайки крепления, и снимите колесо.
4. Подденьте плоской отверткой, вытяните фиксаторы и извлеките 6 держателей бокового брызговика двигателя.
5. Снимите боковой брызговик моторного отсека и уберите его в сторону.

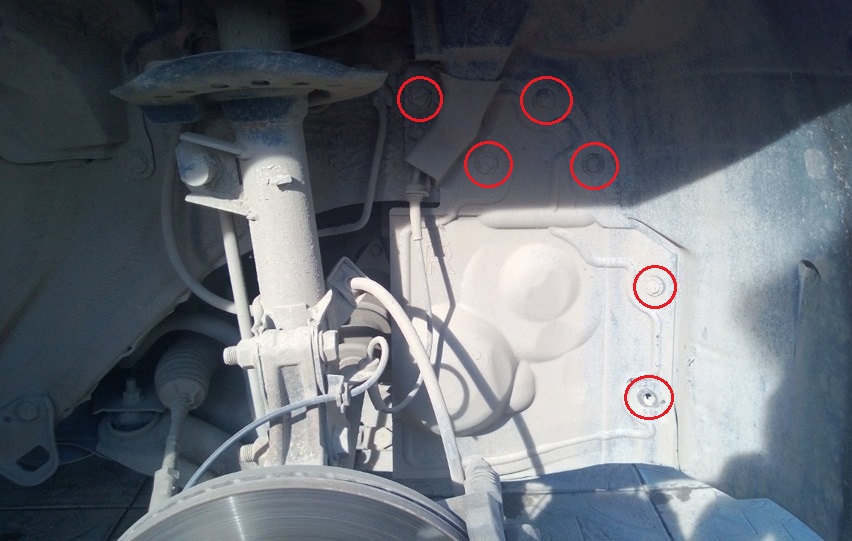

6. Ключом Torx T20 выверните 3 винта нижнего крепления переднего подкрылка к бамперу.
7. Ключом Torx T20 выверните 2 винта крепления накладки колесной арки.
8. Выведите из фиксаторов и отведите накладку в сторону.
9. Подденьте плоской отверткой, извлеките сердечники и вытяните пистоны крепления подкрылка.

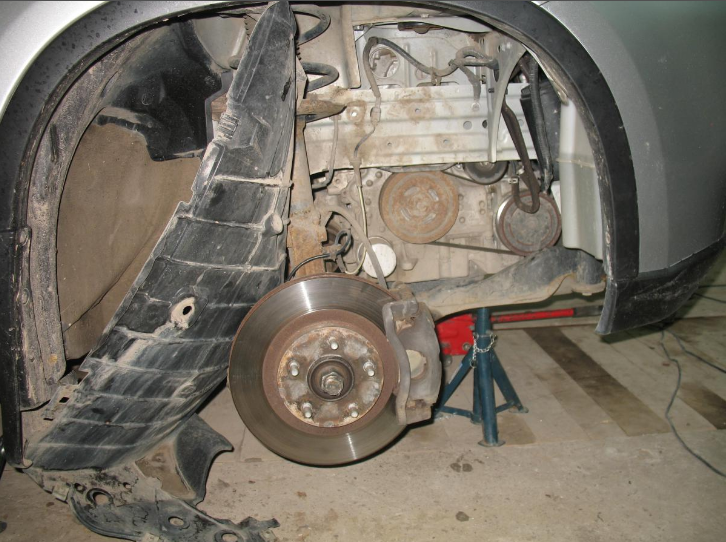

10. Отогните переднюю часть правого подкрылка.

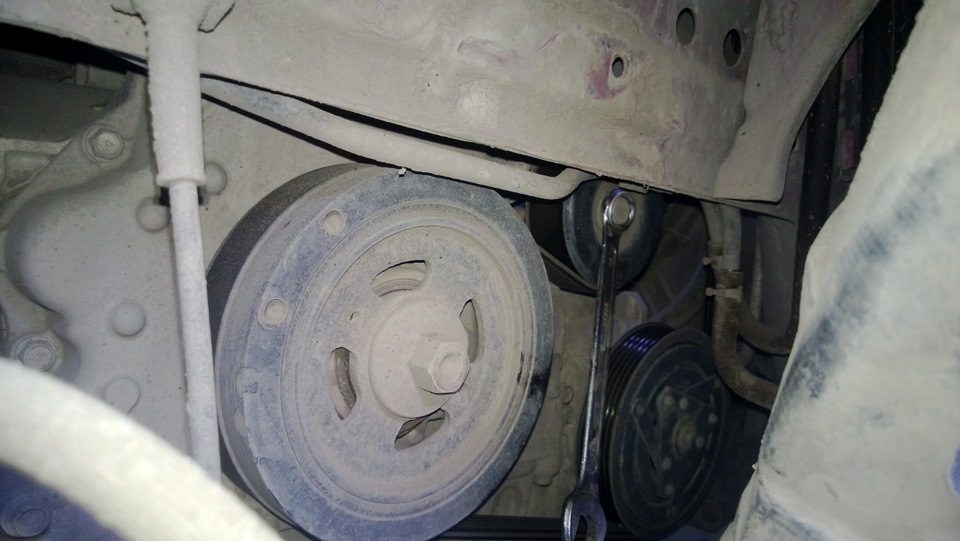

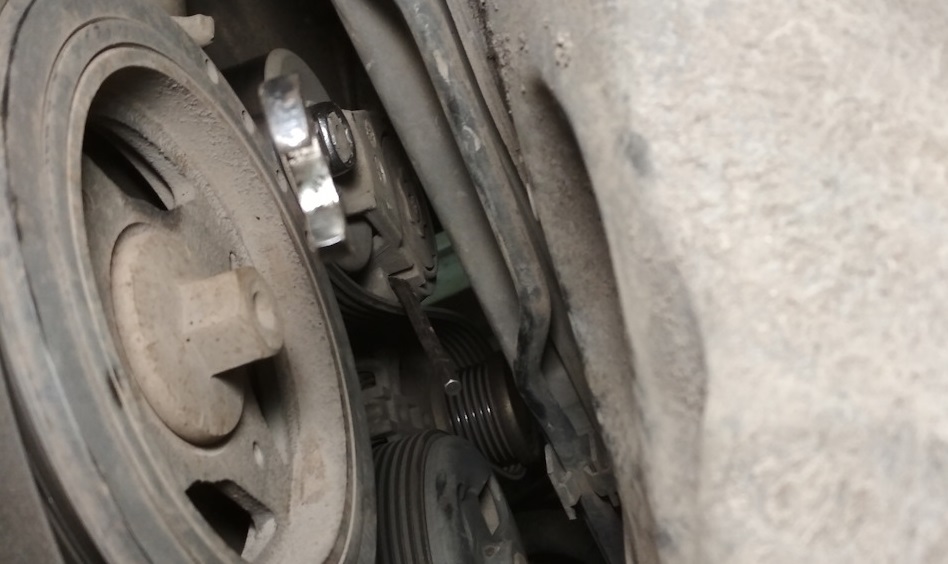

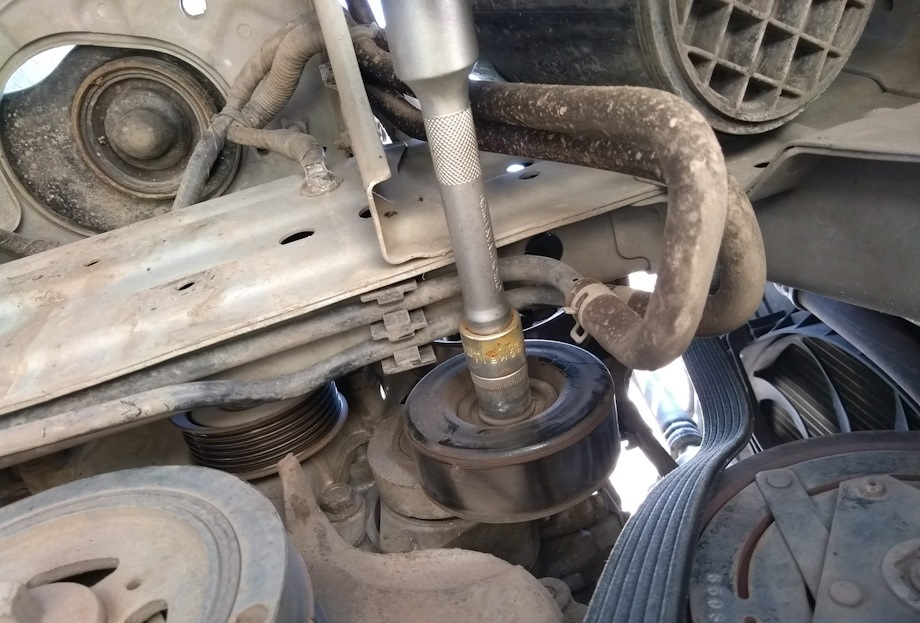

11. Возьмите накидной ключ на 14 мм. Наденьте его на болт крепления натяжного ролика.
12. Поворачивая ключ по часовой стрелке, отведите ролик натяжителя от ремня Ниссан Х-Трейл, тем самим ослабив его.
13. Вставьте металлический стержень в специальное отверстие натяжителя. Зафиксируйте ролик в таком положении.

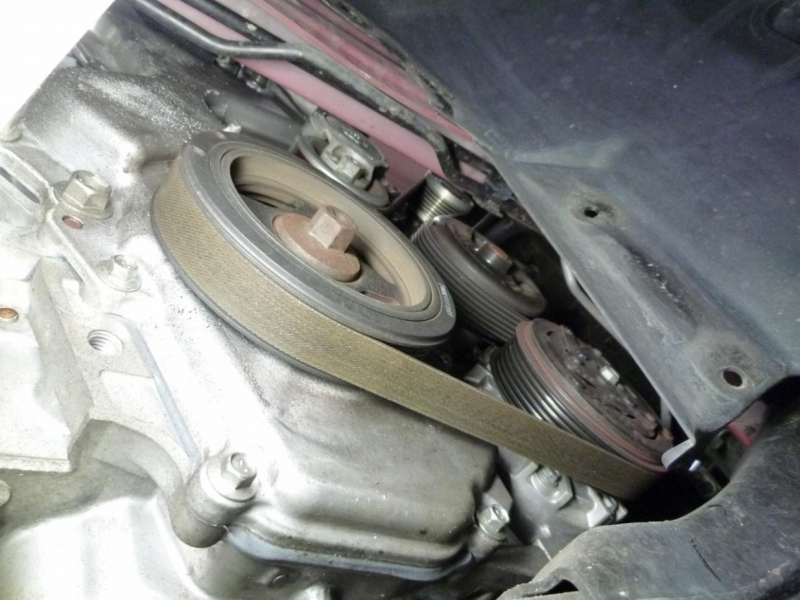

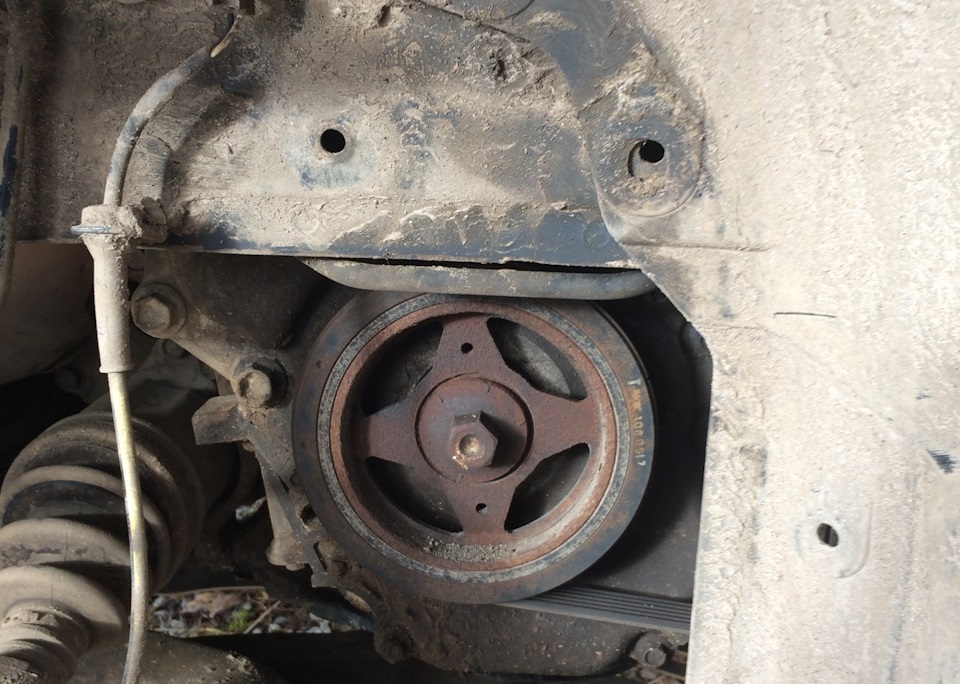

14. Снимите приводной ремень Ниссан Х-Трейл со шкива коленчатого вала и вытяните его из моторного отсека.
15. Проверьте состояние подшипника натяжного ролика.
16. Осмотрите состояние приводного ремня Ниссан Х-Трейл.

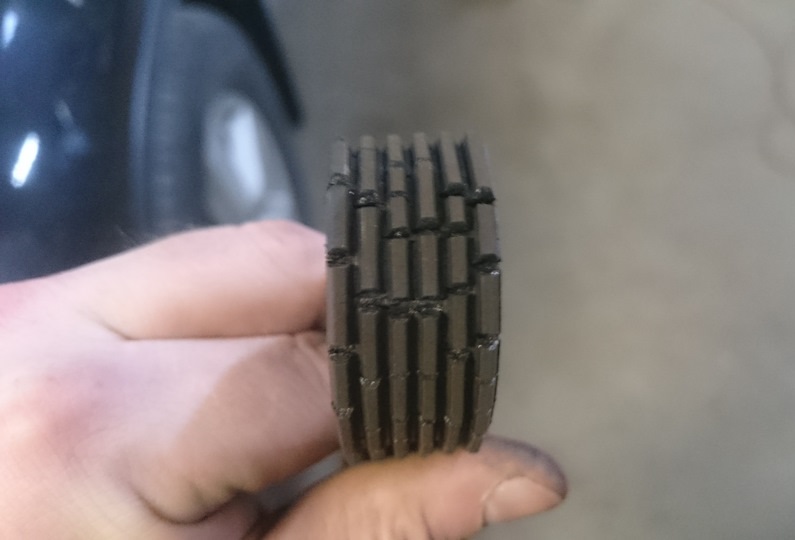

17. Если на ремне обнаружены признаки сильного износа (исчезновение двух или более соседних ребер ручьев на участке длиной более 13 мм), продольные или поперечные трещины, отслоение резины или приводной ремень замаслен, замените ремень привода на новый.
18. Установите приводной ремень Ниссан Х-Трейл в порядке, обратном снятию. Проверьте, чтобы ремень лежал правильно на всех шкивах.
Примечание:

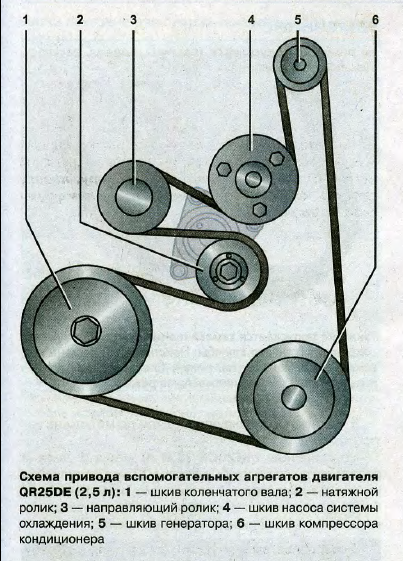

Соблюдайте схему привода вспомогательных агрегатов.
19. Проверьте взаимное натяжение меток натяжителя. На этих типах двигателя метка 1 выполнена в виде рисок, которые указывают положение натяжителя с новым ремнем и допустимый рабочий диапазон для дальнейшего использования. Для нового приводного ремня на Ниссан Х-Трейл отмечен верхний сектор.
20. Если метки с новым ремнем не совпадают, скорее всего неисправен натяжитель (сломалась или ослабла пружина в его механизме). Такой натяжитель необходимо будет заменить.
21. Установите подкрылок и колесо в порядке, обратном снятию.
