СНЯТИЕ И УСТАНОВКА
ОСТОРОЖНО
• Детали, отмеченные индексом *1, должны быть первоначально затянуты с небольшим усилием, и полностью затянуты после того, как ненагруженный автомобиль будет опущен на землю.
• Болты/гайки со стабилизатором трения обозначены индексом "*2>>. При снятии детали убедитесь в отсутствии повреждений, удалите пыль и загрязнения с поверхностей подшипника и с резьбы и затяните их с приложением нормативного момента затяжки.
• Болт/гайка со стабилизатором трения обозначен индексом "*3>>. После снятия замените его на новый.
Операции, выполняемые перед установкой
• Слив тормозной жидкости (См. раздел «ГРУППА 35А», «Обслуживание автомобиля без демонтажа»«Прокачка основной тормозной системы»
Операции, выполняемые после установки
• Обследуйте пыльник шарнира пальцами на наличие трещин или повреждений.
• Залив и слив тормозной жидкости (См. раздел «ГРУППА 35А», «Обслуживание автомобиля без демонтажа»- «Прокачка основной тормозной системы» ).
• Проверка и регулировка углов установки колес .
• Проверка и регулировка хода педали стояночного тормоза (См. раздел «ГРУППА 36», «Обслуживание автомобиля без демонтажа»- «Проверка и регулировка хода педали стояночного тормоза» ).
Последовательность демонтажа
1. Датчик скорости заднего колеса<Автомобили с АБС>
2. Зажим
3. Соединение тормозного шланга
4. Кронштейн тормозного шланга
5. Суппорт в сборе
6. Тормозной диск
7. Задняя ступица в сборе
8. Трос стояночного тормоза
9. Задний тормоз в сборе
10. Соединение верхнего рычага
11. Соединение управляющей тяги
12. Соединение стойки стабилизатора
13. Соединение нижнего рычага
14. Продольный рычаг в сборе
СНЯТИЕ СУППОРТА
Закрепите снятый суппорт тормоза в сборе проволокой или подобным материалом для предотвращения падения.
ОСМОТР
• Проверьте втулки на износ и на наличие повреждений.
• Проверьте продольный рычаг на наличие изгибов и повреждений.
ЗАМЕНА ВТУЛКИ ПРОДОЛЬНОГО РЫЧАГА

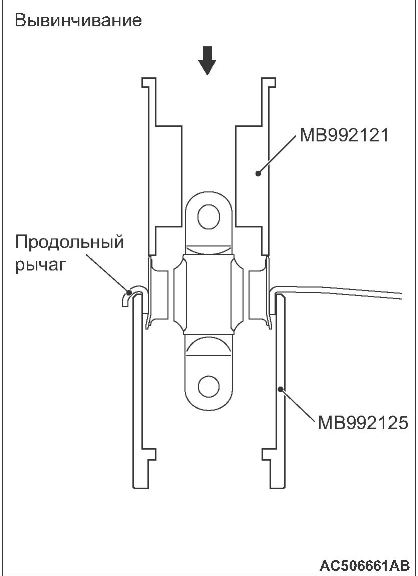

1. Для снятия втулки продольного рычага используйте следующие специальные инструменты:
• Устройство для снятия и установки втулки рычага (МВ992121)
• Основание втулки рычага (МВ992125)

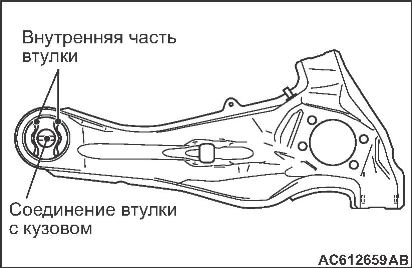

2. Определите правильное направление установки втулки и ее положение в продольном рычаге.
(1) Установите втулку продольного рычага так, чтобы выступающий конец ее внутренней трубки был направлен внутрь автомобиля.
(2) Установите горизонтально деталь, соединяющую втулку продольного рычага с кузовом, и проследите, чтобы полость втулки была расположена так, как показано на рисунке.

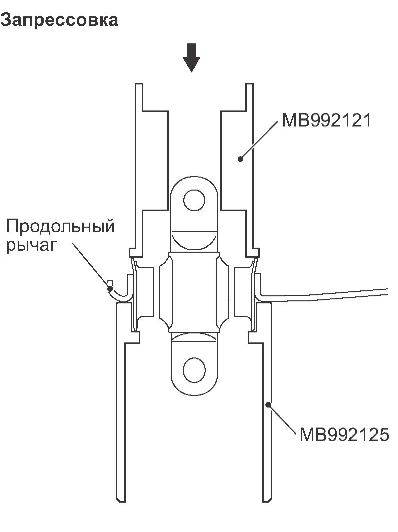

3. Для запрессовки втулки продольного рычага в положение, показанное на рисунке, используйте следующие специальные инструменты:
• Устройство для снятия и установки втулки рычага (МВ992121)
• Основание втулки рычага (МВ992125)
Источник: Руководство по эксплуатации Mitsubishi Lancer X
