Замена прокладки головки блока цилиндров двигателя QR20DE Nissan Primera 2001-2007

Инструменты:

• Гаечный ключ рожковый - 10 мм
• Гаечный ключ рожковый - 17 мм
• Гаечный ключ рожковый - 24 мм
• Гаечный ключ рожковый - 12 мм
• Насадка на вороток - 10 мм
• Насадка на вороток - 13 мм
• Насадка на вороток - 17 мм
• Вороток под торцевую насадку
• Плоскогубцы
• Отвертка плоская средняя
• Прочные стропы

• Грузоподъемное устройство
• Ключ с наконечником Torx (звездочка) - Е20

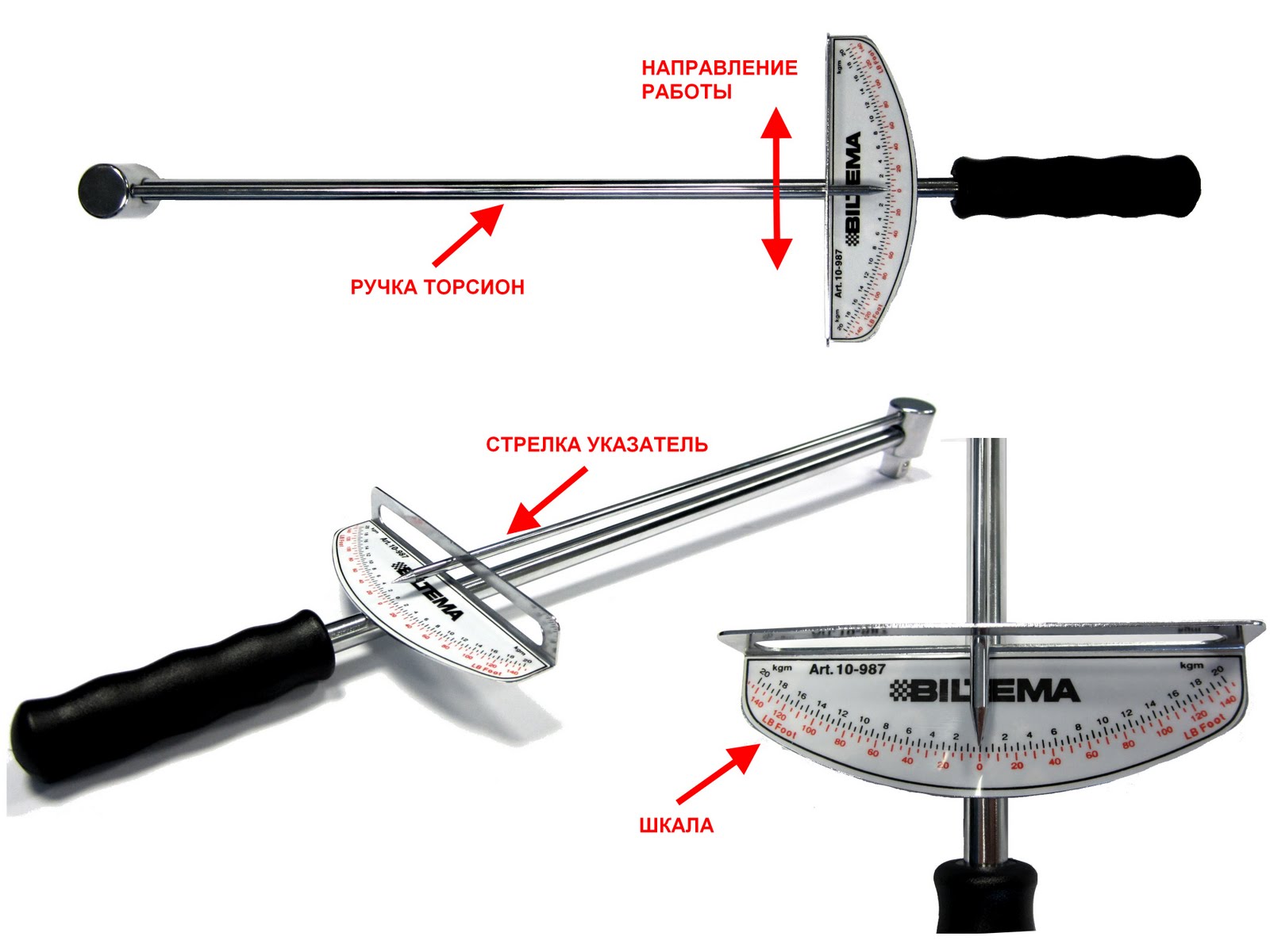

• Динамометрический ключ

Детали и расходники:

• Болты крепления головки блока цилиндров
• Прокладка головки блока цилиндров
• Моторное масло

Примечание:

Прокладка головки блока однократного использования, поэтому при каждом снятии головки блока прокладку необходимо заменять.

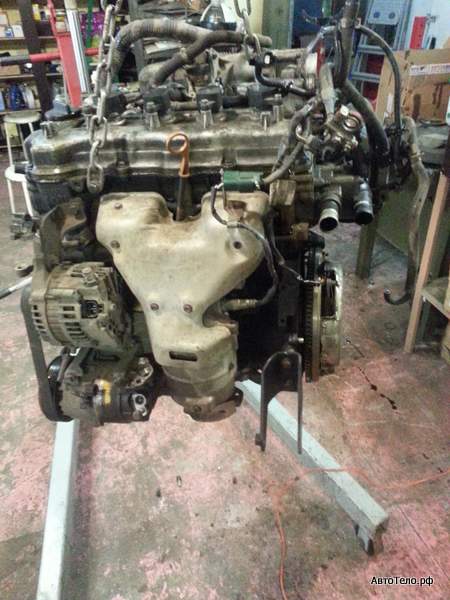

1. Снимите двигатель с автомобиля.

Примечание:

При замене прокладки головки блока цилиндров необходимо снимать двигатель с автомобиля, потому что с установленного на автомобиль двигателя невозможно снять детали привода газораспределительного механизма.

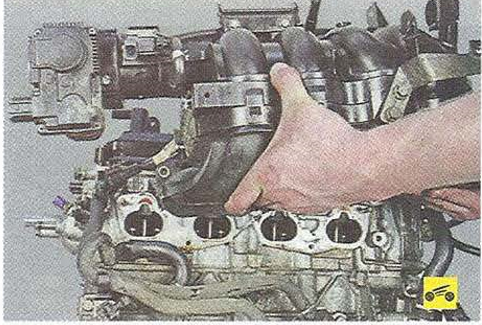

2. Снимите впускной коллектор.

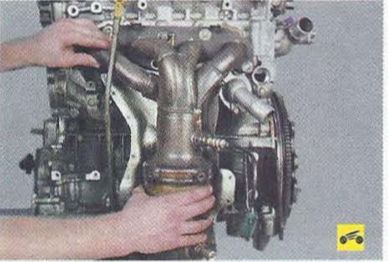

3. Снимите катколлектор.

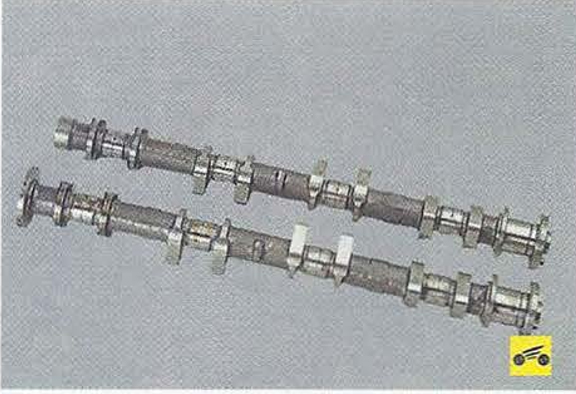

4. Снимите распределительные валы.

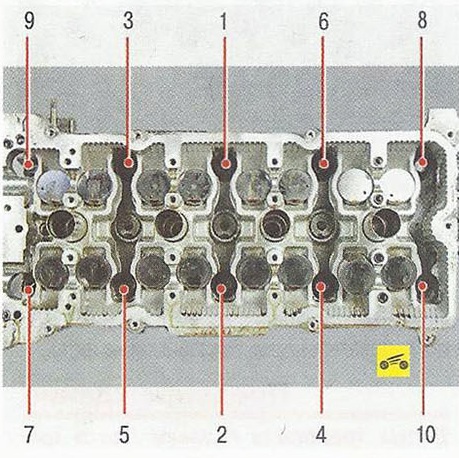

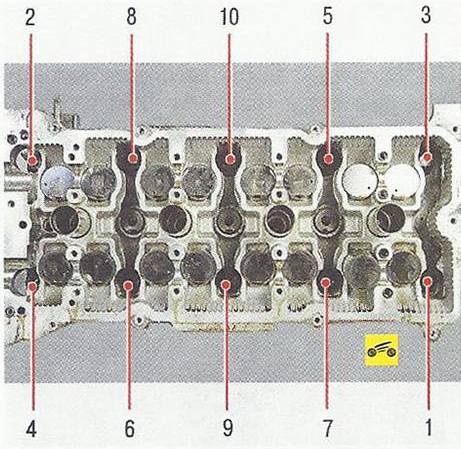

5. Ослабьте затяжку десяти болтов крепления головки блока цилиндров к блоку цилиндров в последовательности, показанной на фото.

Примечание:

Болты крепления головки блока цилиндров можно выворачивать только на холодном двигателе.

6. Извлеките болты.

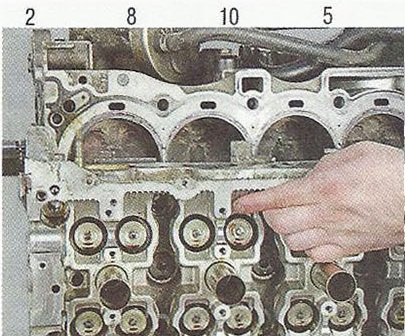

7. Снимите с двигателя головку блока цилиндров.

Примечание:

Снимайте головку блока цилиндров с помощником, так как она довольно тяжелая

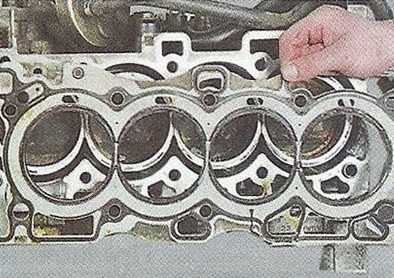

8. Снимите прокладку головки.

9. Очистите привалочные поверхности головки и блока цилиндров.

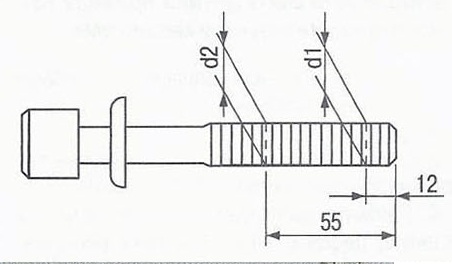

10. Проверьте болты крепления головки блока цилиндров. Если разность измеренных диаметров d1 и d2 более 0,23 мм, замените болты новыми.

11. Установите головку блока цилиндров в порядке, обратном снятию.

Примечания:

Удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло и охлаждающую жидкость, попавшие туда при снятии головки;

Обязательно установите новую прокладку головки блока, повторное ее использование не допускается;

Смажьте болты моторным маслом;

Затягивайте болты на холодном двигателе в порядке, показанном на фото, в четыре этапа:

1 - затяните все болты моментом 98,1 Н · м;

2 - полностью ослабьте затяжку всех болтов в обратном порядке (см. п. 5);

3 - затяните все болты моментом 34,3-44,1 Н · м;

4 - доверните все болты по часовой стрелке на угол 75 - 30.

12. Установите двигатель на автомобиль . Установите все снятые детали в порядке, обратном снятию.
