Замена прокладки крышки головки блока цилиндров Ford Focus 3

Для замены прокладки крышки головки блока цилиндров двигателя 1,6 Duratec Ti-VCT выполните следующие операции. Вам потребуется ключ «на 12».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

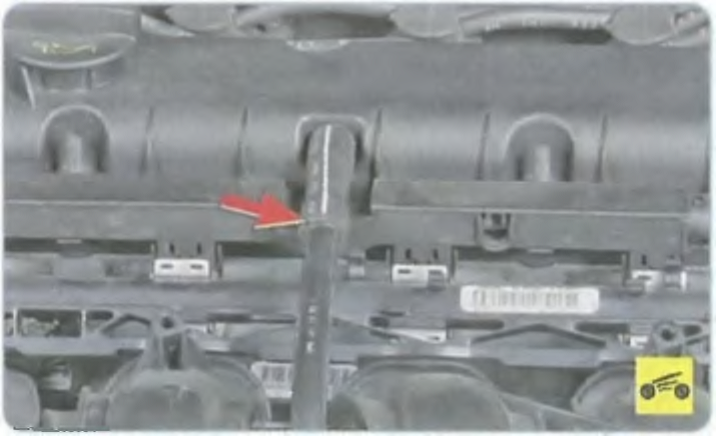

2. Отсоедините от крышки головки блока цилиндров шланг вентиляции картера.

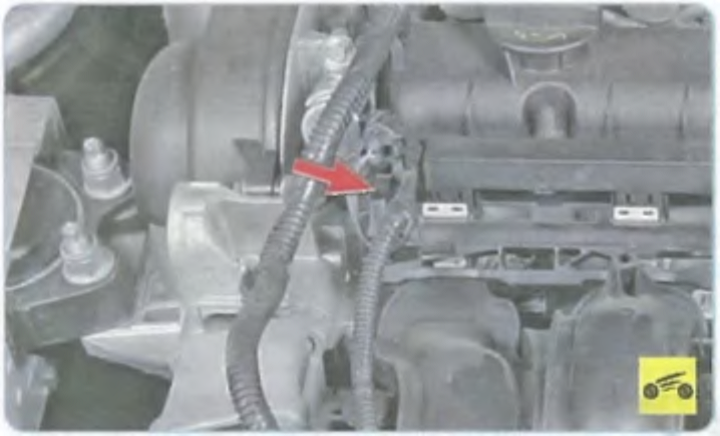

3. Отсоедините колодки жгутов проводов от двух датчиков положения распределительных валов.

4. Отсоедините колодки жгутов проводов от двух клапанов системы регулировки фаз газораспределения.

5. Выверните болты крепления и снимите клапаны регулировки фаз.

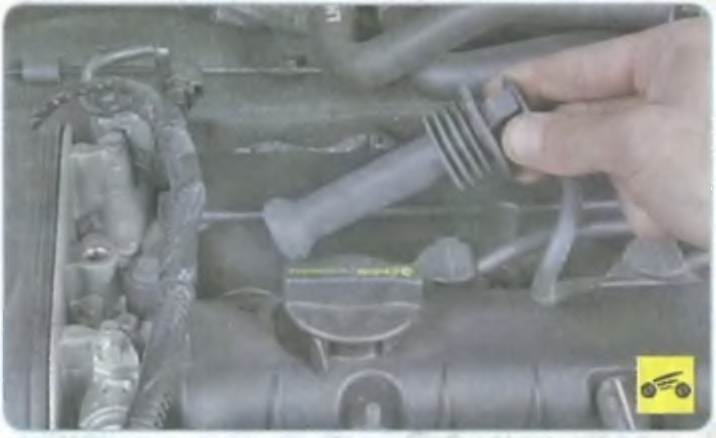

6. Снимите со свечей зажигания наконечники проводов высокого напряжения.

7. Выверните двенадцать болтов крепления крышки головки блока цилиндров, снимите крышку и установленную под ней прокладку.

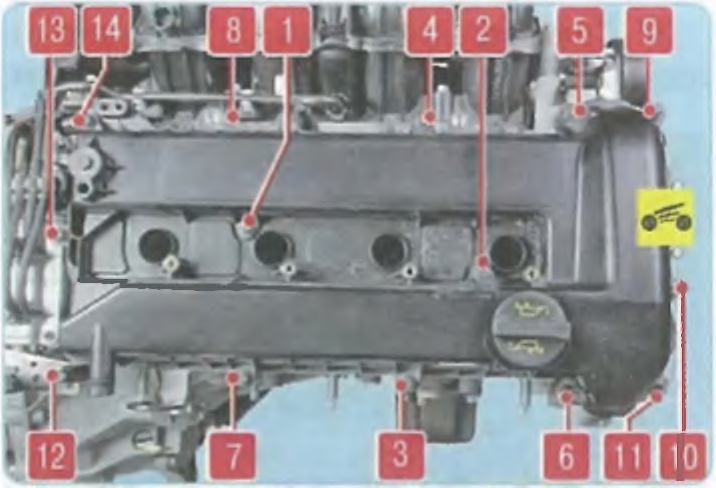

Рис. 5.15. Порядок затяжки болтов крепления крышки головки блока цилиндров двигателя 1,6 л Duratec Ti-VCT

8. Очистите пазы крышки и привалочную поверхность головки блока цилиндров от остатков старой прокладки.
9. Установите крышку головки блока цилиндров с новой прокладкой и все снятые детали в порядке, обратном снятию. Болты крепления крышки затягивайте в порядке, показанном на рис. 5.15, в два этапа:
1- й - предварительная затяжка моментом 3 Н-м;
2- й - окончательная затяжка моментом 9 Н-м.
Для замены прокладки крышки головки блока цилиндров двигателя 2,0 Duratec Ti-VCT выполните следующие операции.
Вам потребуется ключ «на 12».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

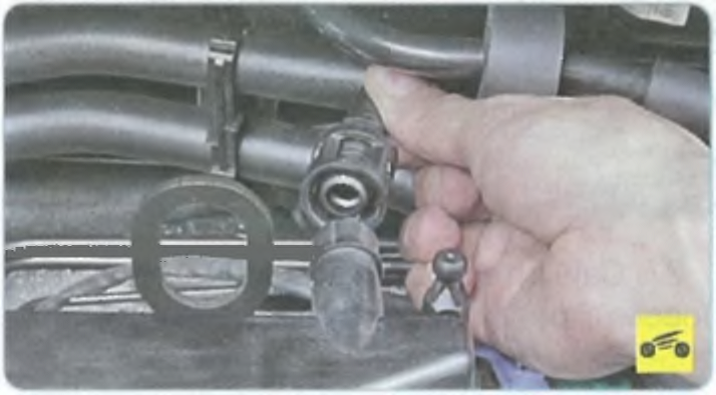

2. Отсоедините шланг вентиляции картера от крышки головки блока цилиндров.

3. Отсоедините колодку жгута проводов от катушки зажигания.

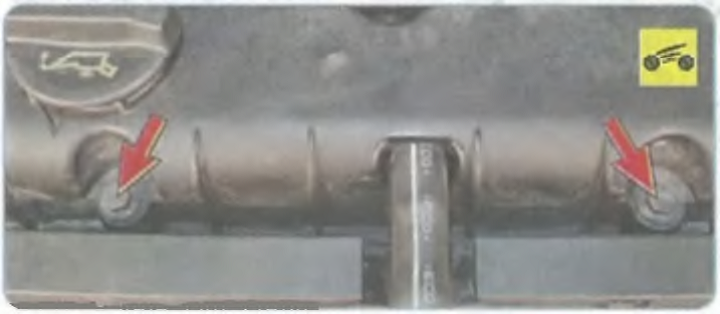

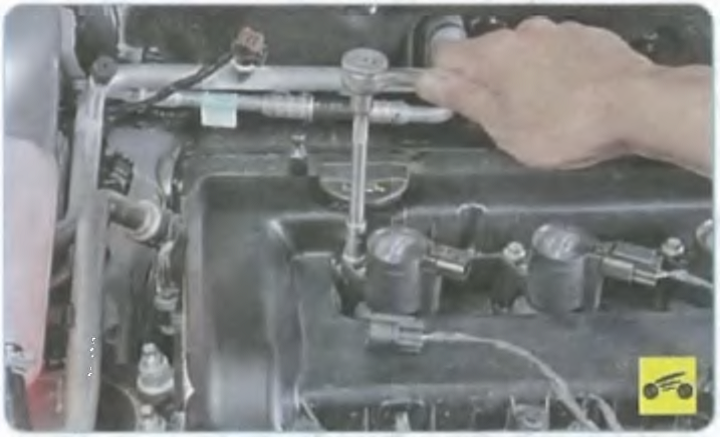

4. Выверните болт крепления...

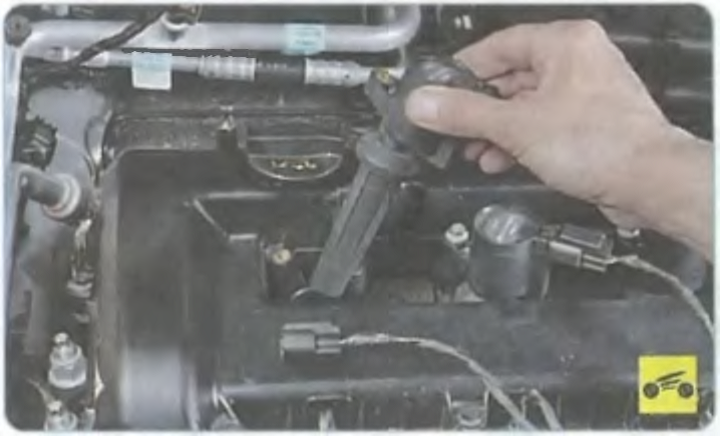

5. ...и снимите катушку зажигания.
6. Аналогично снимите катушки зажигания других цилиндров.

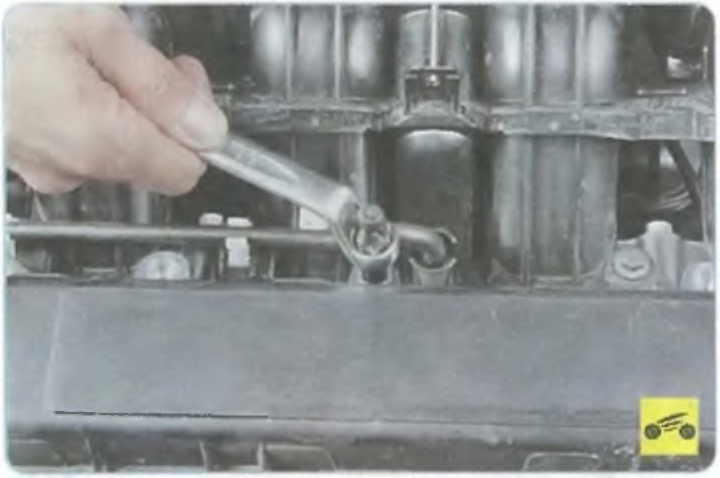

7. Отверните держатели от шпилек...

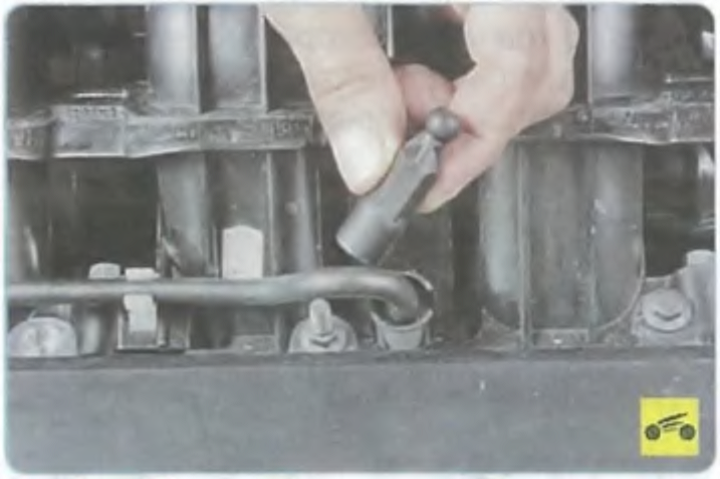

8. ...и снимите держатели.

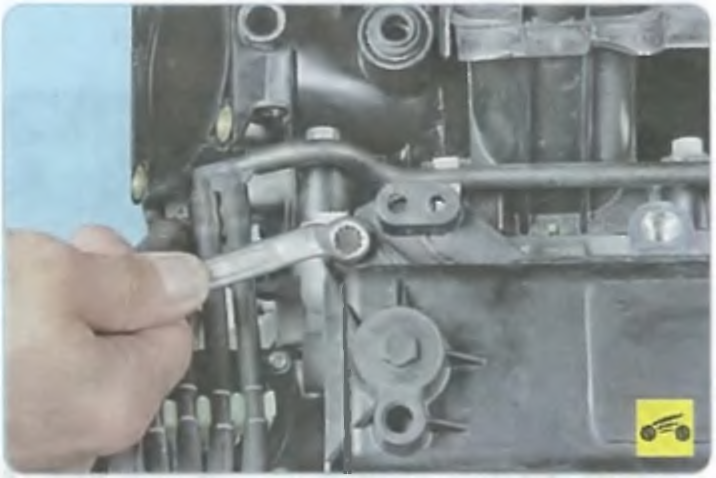

9. Выверните семь болтов и пять болтов- шпилек крепления крышки головки блока цилиндров...

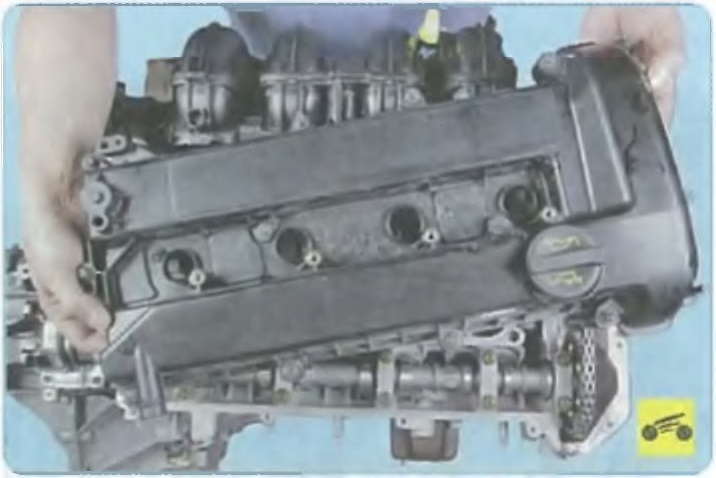

10. ...и снимите крышку.

Рис. 5.16. Порядок затяжки болтов крепления крышки головки блока цилиндров двигателя 2,0 Duratec Ti-VCT

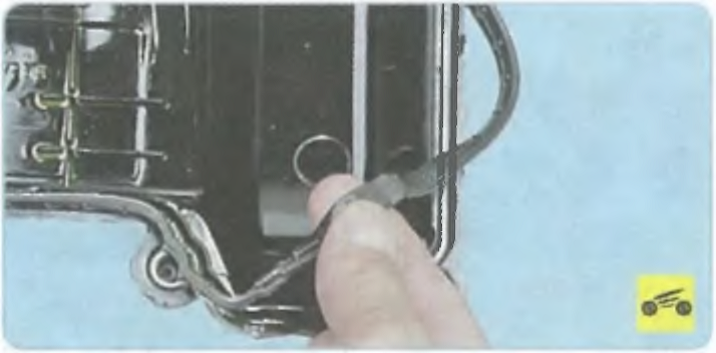

11. Извлеките старую прокладку из пазов крышки головки блока цилиндров...
12. ...и четыре прокладки уплотнений свечных колодцев.

13. Установите крышку головки блока цилиндров с новой прокладкой и все снятые детали в порядке, обратном снятию. Болты крепления крышки затягивайте в порядке, показанном на рис. 5.16, в два этапа:
1- й - предварительная затяжка моментом 3 Нм;
2- й - окончательная затяжка моментом 9 Н-м.
