Замена прокладки крышки головки блока цилиндров двигателя 6B31 Mitsubishi Outlander XL 2007 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый на 8 мм
  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ рожковый на 24 мм
  • Ключ трещоточный
  • Удлинитель
  • Головка на 10 мм
  • Головка на 12 мм
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Круглогубцы изогнутые
  • Нож (или скребок)
  • Динамометрический ключ

Детали и расходники:

  • Прокладка крышки головки блока цилиндров 1035A714 - 2 шт.

Прокладка 1035A714 крышки головки блока цилиндров двигателя 6B31 Mitsubishi Outlander XL

  • Уплотнительная прокладка верхней части впускного коллектора 1540A193 (при необходимости)

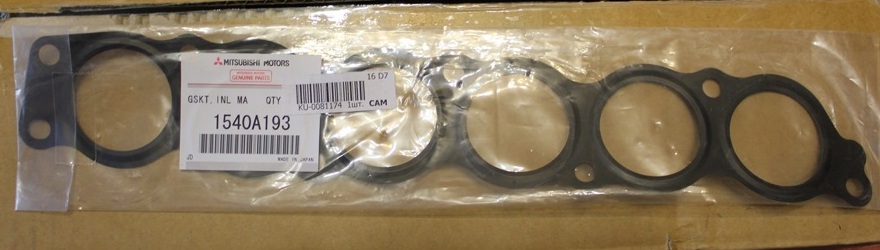

Уплотнительная прокладка 1540A193 верхней части впускного коллектора двигателя 6B31 Mitsubishi Outlander XL

  • Прокладка дроссельного узла (1542A096 – выпуск до 05.2009г. или MN176527 – выпуск с 07.2010г., при необходимости)
  • Очиститель деталей (обезжириватель)
  • Ветошь

Примечание:

Замена прокладки клапанной крышки двигателя Аутлендер ХЛ должна стать привычной процедурой, особенно, если автомобиль эксплуатируется активно. Рекомендуется производить замену в следующих случаях:

  • при появлении следов масла снаружи по линии соединения крышки и головки блока;
  • при текущем или капитальном ремонте двигателя;
  • если снимается крышка головки для ТО или ремонта ГРМ.

В этой статье показано, как заменить прокладку клапанной крышки двигателя 6B31. Замена уплотнительных прокладок крышек левой и правой головок блока двигателей осуществляется аналогично.

1. Снимите верхнюю часть впускного коллектора, как описано здесь (пункты 1-15).

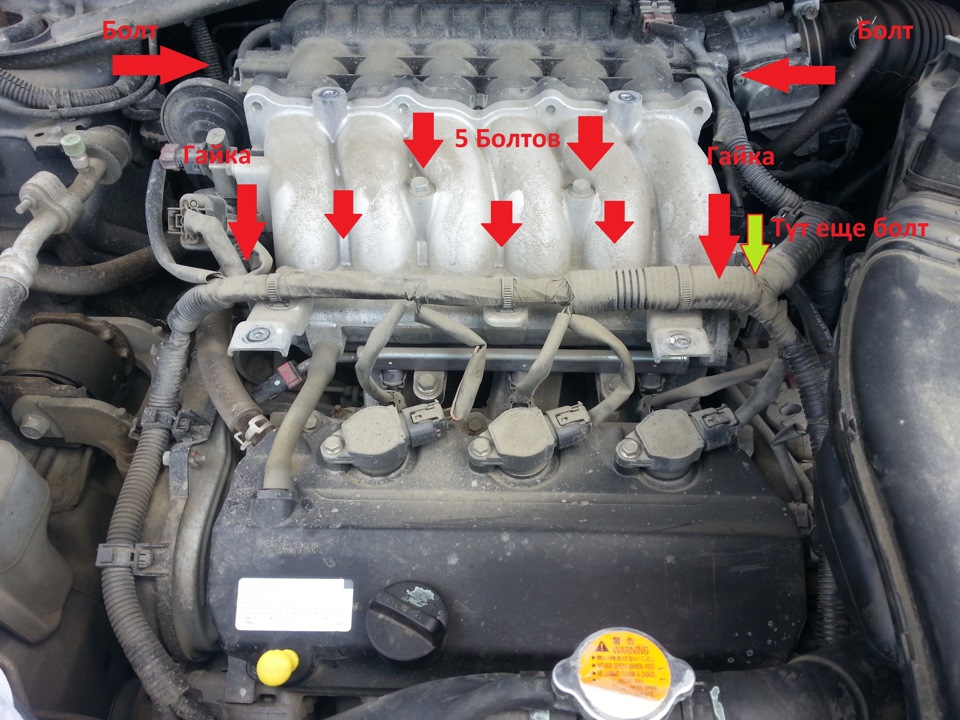

Размещение элементов крепления верхней части впускного коллектора двигателя 6B31 Mitsubishi Outlander XL

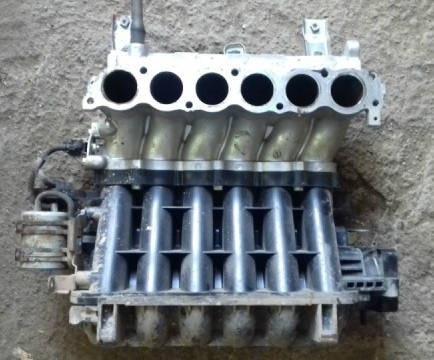

Снятая верхняя часть впускного коллектора двигателя 6B31 Mitsubishi Outlander XL

2. Извлеките маслоизмерительный щуп.

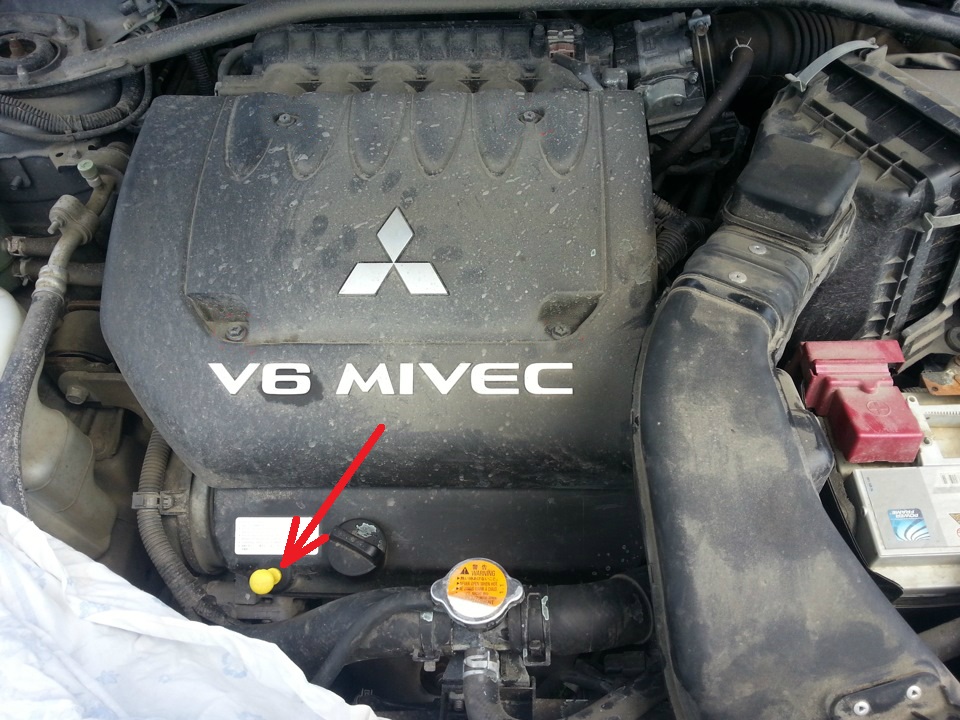

Размещение маслоизмерительного щупа двигателя 6B31 Mitsubishi Outlander XL

3. Извлеките катушки зажигания из свечных колодцев, как описано здесь.

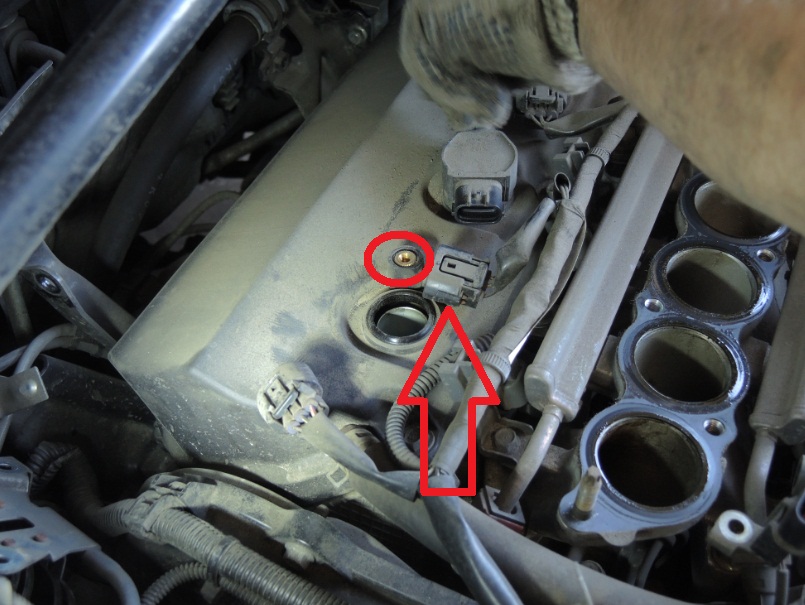

Извлечение катушек зажигания из свечных колодцев двигателя 6B31 Mitsubishi Outlander XL

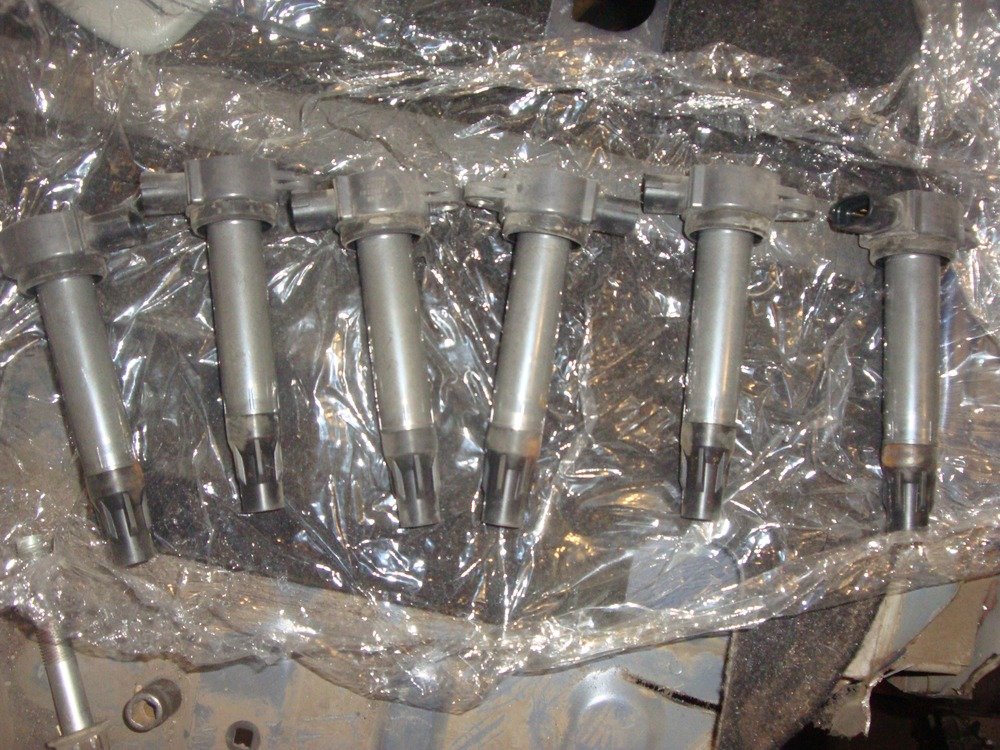

Извлеченные катушки зажигания двигателя 6B31 Mitsubishi Outlander XL

4. Ослабьте хомут крепления шланга отвода картерных газов из головки блока цилиндров, сжав плоскогубцами отогнутые ушки, сдвиньте хомут по шлангу и снимите шланг со штуцера.

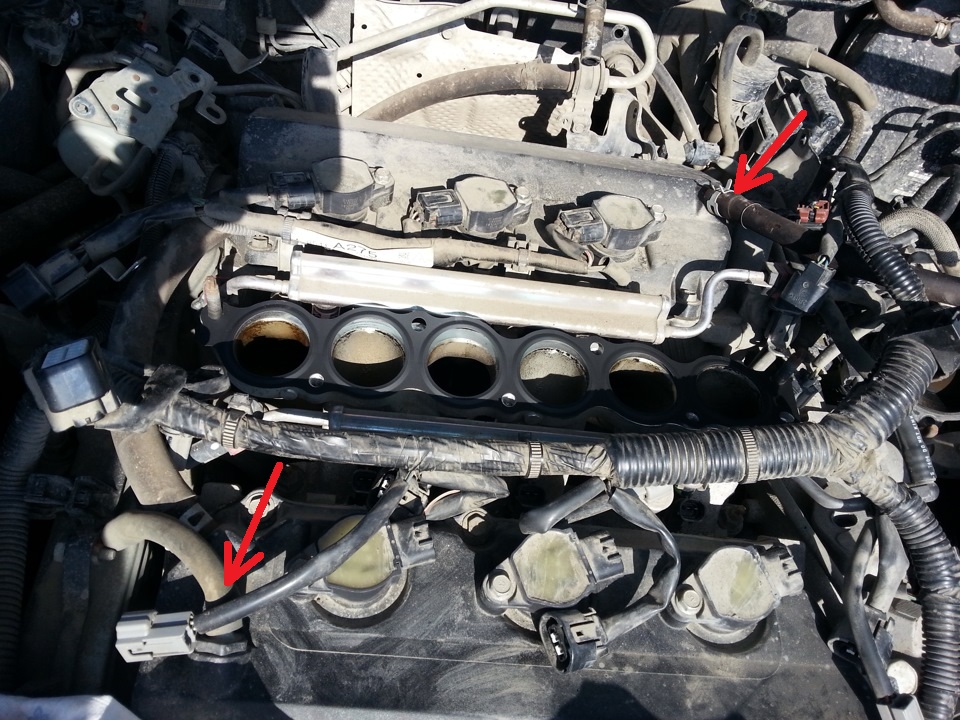

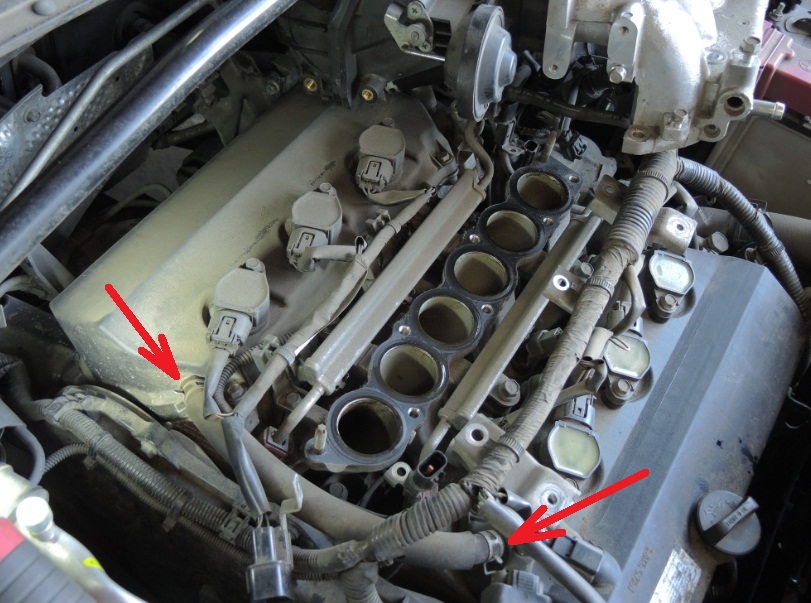

Размещение хомутов крепления шлангов отвода картерных газов из головок блока цилиндров двигателя 6B31 Mitsubishi Outlander XL

5. Снимите со штуцера клапана продувки шланг отвода картерных газов во впускной коллектор.

Размещение шлангов отвода картерных газов с головок блока цилиндров во впускной коллектор двигателя 6B31 Mitsubishi Outlander XL

6. Выверните шесть болтов крепления крышки головки блока цилиндров, извлеките болты из отверстий и снимите крышку (для наглядности показано на снятых головках блока цилиндров).

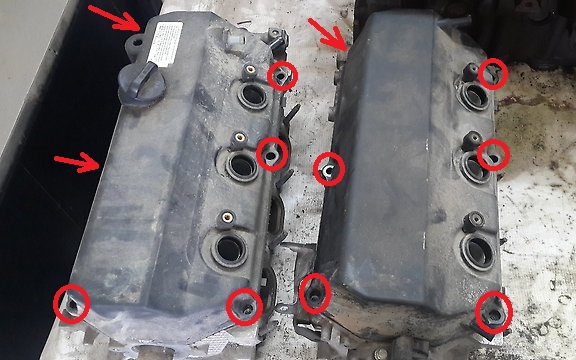

Размещение винтов крепления крышек головок блока цилиндров двигателя 6B31 Mitsubishi Outlander XL

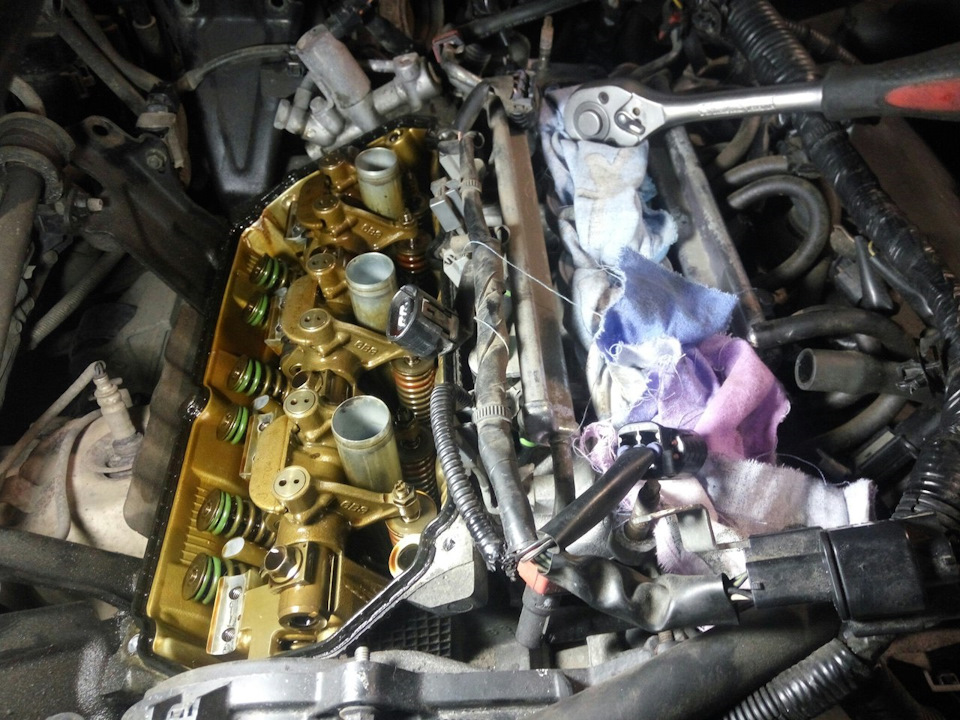

Двигатель 6B31 со снятой крышкой правой головки блока цилиндров Mitsubishi Outlander XL

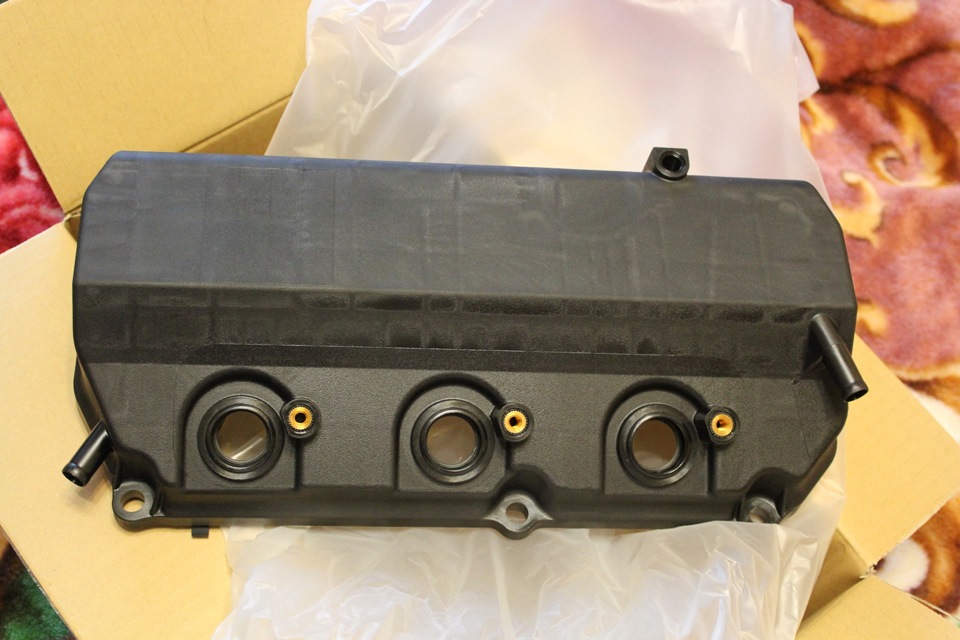

Снятая клапанная крышка правой головки блока цилиндров двигателя 6B31 Mitsubishi Outlander XL

7. Выньте прокладку из пазов на крышке блока цилиндров.

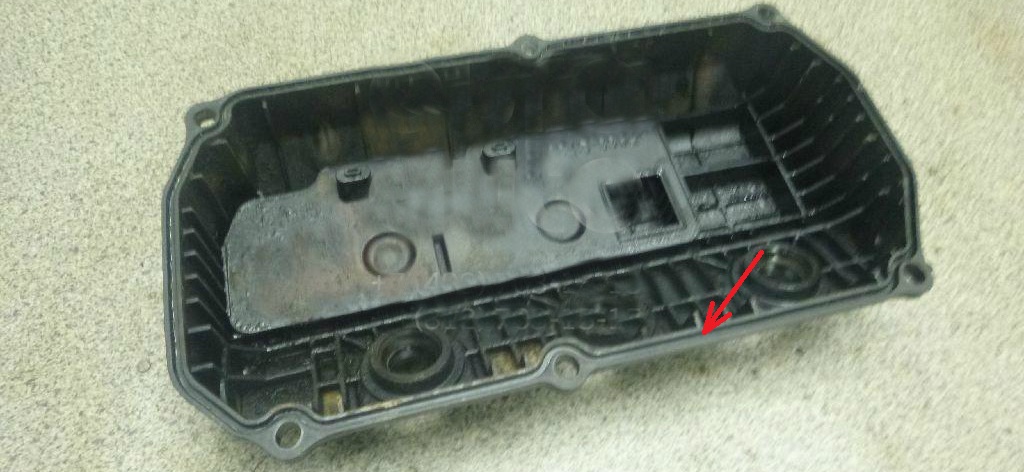

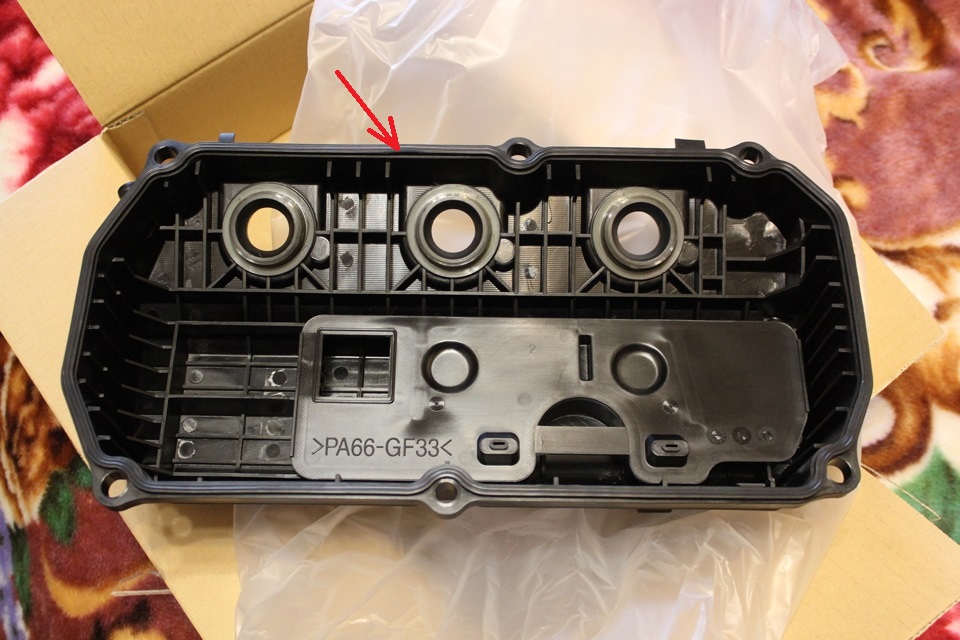

Размещение прокладки в пазе клапанной крышки двигателя 6B31 Mitsubishi Outlander XL

8. Выверните и снимите клапан продувки картера.

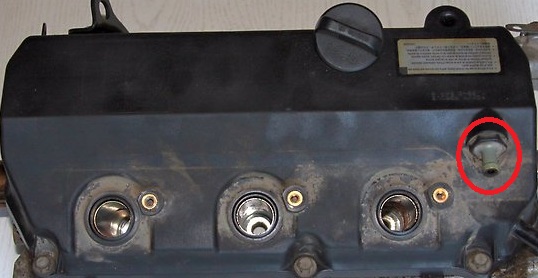

Размещение клапана продувки картера в клапанной крышке левой головки блока цилиндров двигателя 6B31 Mitsubishi Outlander XL

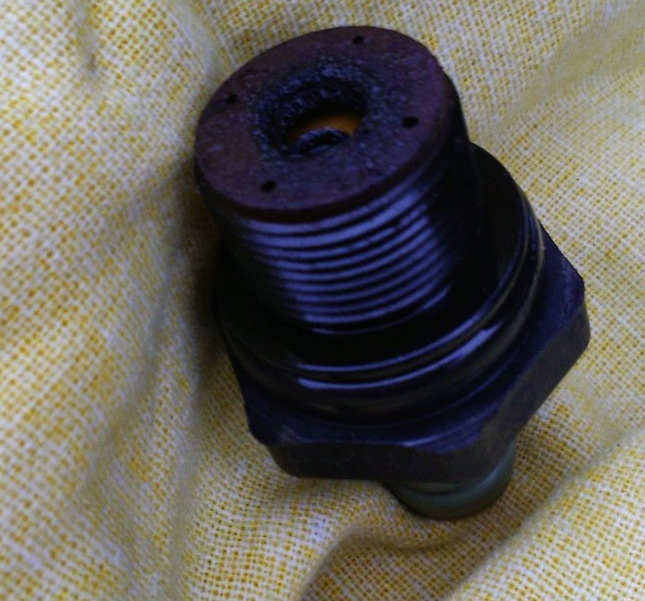

Снятый клапан продувки картера двигателя 6B31 Mitsubishi Outlander XL

9. Очистите от остатков масла паз крышки и привалочную поверхность головки блока цилиндров.

Размещение паза на крышке головки блока цилиндров двигателя 6B31 Mitsubishi Outlander XL

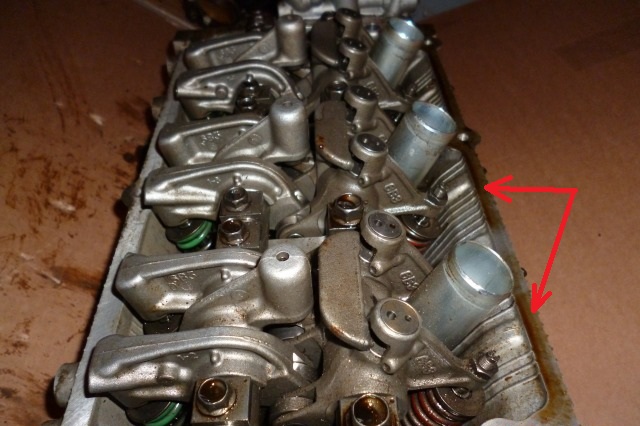

Масляный отложения на привалочной поверхности головки блока цилиндров двигателя 6B31 Mitsubishi Outlander XL

10. Установите на двигатель Аутлендер ХЛ новую прокладку крышки головки блока цилиндров и все снятые детали в порядке, обратном снятию. Затяните болты крепления крышки головки блока цилиндров номинальным моентом 8,3 ± 1 Н·м.

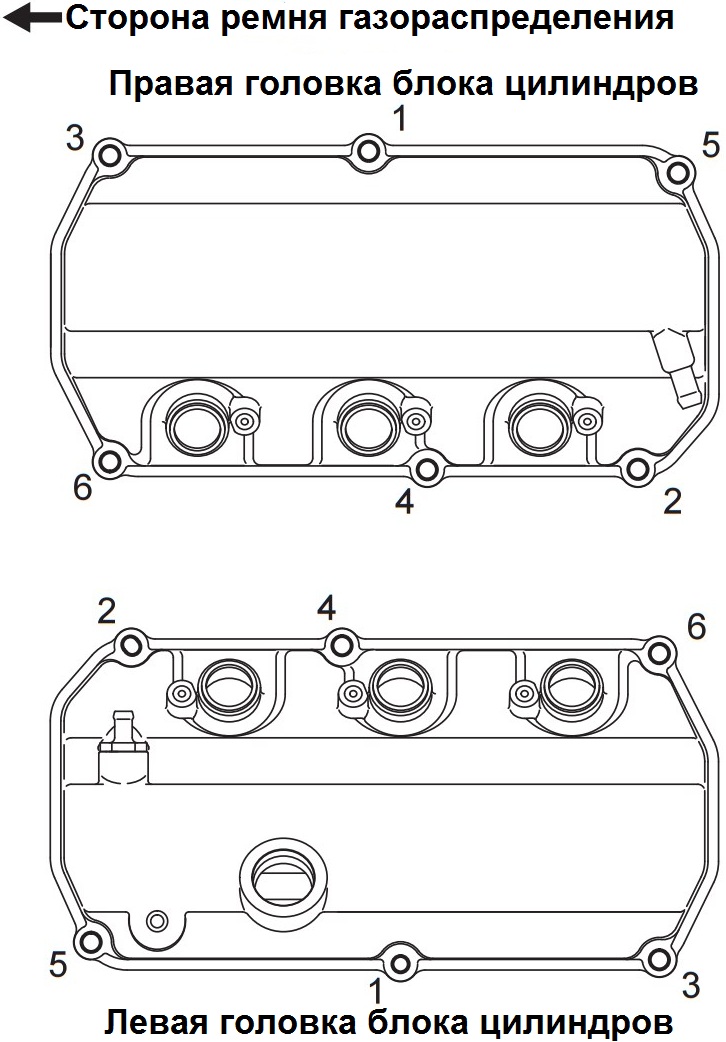

Последовательность затяжки винтов крепления крышек головок блока цилиндров двигателя 6B31 Mitsubishi Outlander XL

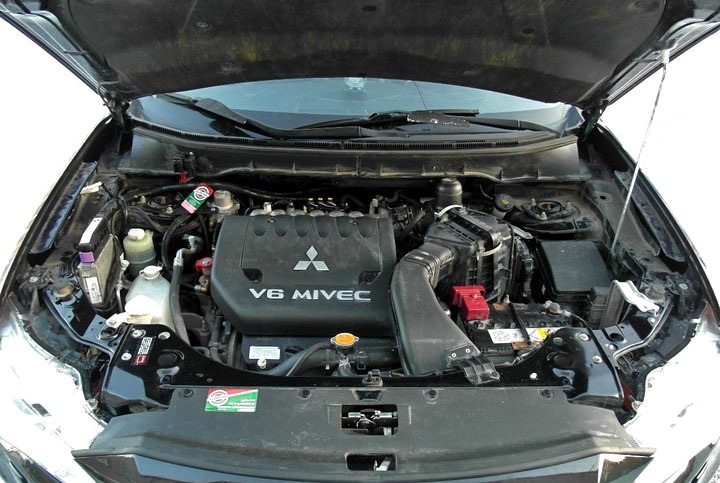

Собранный двигатель 6B31 Mitsubishi Outlander XL

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: carpedia.club
