Замена прокладки поддона картера (8V) Lada Largus

Инструменты:

• Вороток под торцевую насадку
• Насадка на вороток 13 мм
• Гаечный ключ рожковый 13 мм
• Гаечный ключ рожковый 10 мм
• Насадка на вороток 10 мм

Детали и расходники:

• Новая прокладка поддона картера

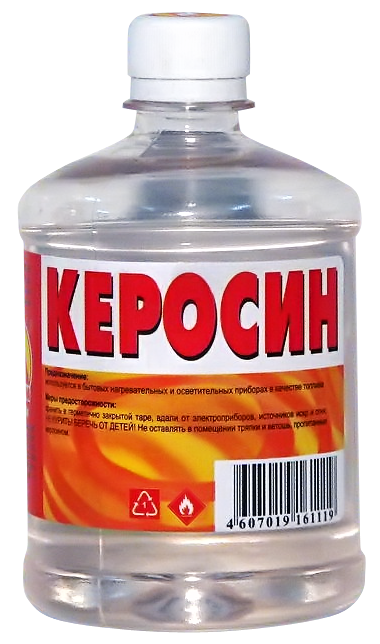

• Керосин

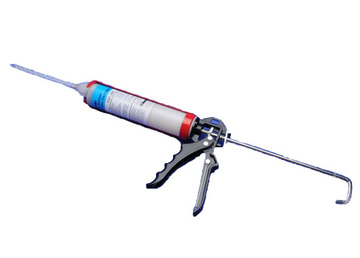

• Герметик

Примечания:

Замену прокладки поддона картера проводим при появлении течи масла по стыку поддона с блоком цилиндров, а также при каждом снятии поддона при ремонте двигателя.

Работу выполняем на смотровой канаве или эстакаде.

Операции показываем на автомобиле с ABS и кондиционером.

Замена прокладки поддона картера

1. Снимаем защиту силового агрегата.

2. Сливаем масло из двигателя.

3. Отсоединяем приемную трубу от выпускного коллектора. Снимаем заднюю опору силового агрегата.

4. Отворачиваем три винта крепления переднего бампера к подрамнику.

5. Отворачиваем на 3-4 оборота болты заднего крепления подрамника.

6. Отвернув болты крепления двух кронштейнов подрамника к кузову и болты переднего крепления подрамника к кузову, опускаем переднюю часть подрамника на регулируемой стойке.

7. Головкой на 13 отворачиваем гайку болта крепления кронштейна трубки гидроусилителя руля к блоку цилиндров, удерживая болт от проворачивания ключом того же размера.

8. Головкой на 13 отворачиваем болт крепления кронштейна трубки гидроусилителя руля к кронштейну блока цилиндров.

9. Головкой на 13 отворачиваем болт крепления поддона картера к кронштейну блока цилиндров.

10. С левой стороны подрамника ключом на 10 отворачиваем болт крепления кронштейна трубки гидроусилителя руля к подрамнику.

11. Отводим трубку гидроусилителя руля от подрамника.

12. Головкой на 13 отворачиваем четыре болта крепления поддона картера к коробке передач.

13. Головкой на 10 отворачиваем 20 болтов крепления поддона картера к блоку цилиндров.

14. Оттянув подрамник вниз, снимаем поддон картера и выводим его из-за подрамника.

15. Вынимаем уплотнительную прокладку из пазов поддона картера.

16. Очищаем привалочные поверхности блока цилиндров и поддона картера от остатков герметика и масла.

17. Промываем внутреннюю поверхность поддона картера керосином.

18. Укладываем новую прокладку в пазы поддона картера.

19. Перед установкой поддона картера наносим тонкий слой герметика в зоне крышки блока цилиндров (для наглядности показано на снятом двигателе).

20. Наносим тонкий слой герметика в зоне крышки 1-го коренного подшипника.

21. Устанавливаем поддон картера и заворачиваем болты его крепления.

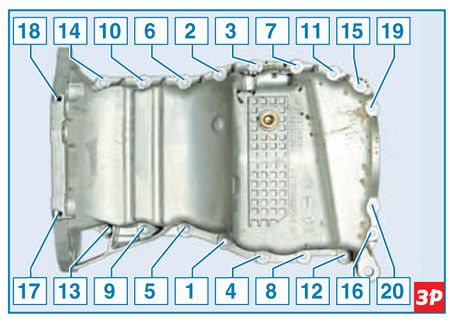

Болты крепления поддона картера затягиваем предписанным моментом в следующем порядке.

22. Дальнейшую сборку проводим в обратной последовательности.
