Замена прокладки впускного коллектора двигателя Nissan Qashqai 2007 - 2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
1 - 3 часа
Автосервисы рядом

Инструменты:

  • Пассатижи
  • Насадка на вороток 10 мм
  • Вороток под торцевую насадку
  • Отвертка плоская средняя
  • Маслоизмерительный щуп

Детали и расходники:

  • Прокладка впускного коллектора

Примечания:

Замена прокладки впускного коллектора показана на примере двигателя MR20DE, процесс замены прокладки двигателя HR16DE отличается незначительно.

Резиновая прокладка установлена в канавки фланца впускного коллектора. При нарушении герметичности прокладки коллектора двигатель работает неровно («троит»). В этом случае необходимо заменить прокладку.

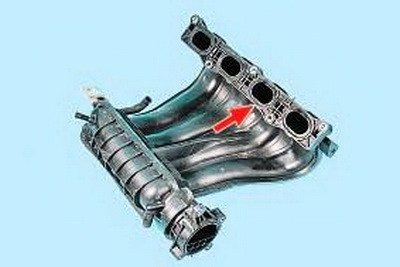

Прокладка впускного коллектора Nissan Qashqai

Замена прокладки впускного коллектора Ниссан Кашкай

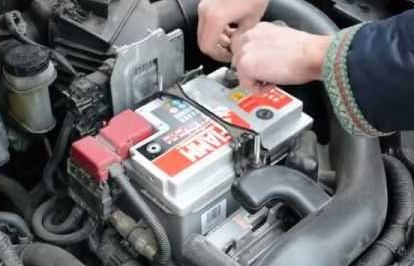

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Аккумулятор Nissan Qashqai

2. Снимите декоративный кожух двигателя, как описано здесь.

Декоративный кожух двигателя Nissan Qashqai

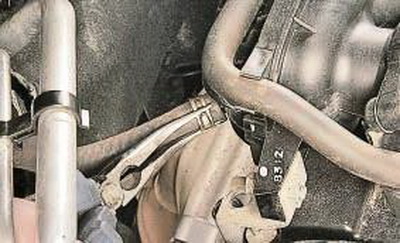

3. Сожмите пассатижами ушки хомута крепления шланга системы вентиляции картера двигателя, сдвиньте хомут по шлангу.

Шланг системы вентиляции картера Nissan Qashqai

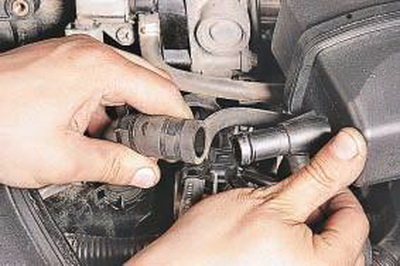

4. Отсоедините шланг от штуцера воздухоподводящего патрубка.

Отсоединение шланга от воздухоподводящего патрубка Nissan Qashqai

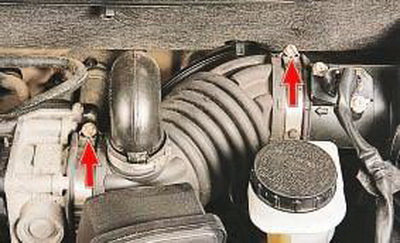

5. Ослабьте два хомута крепления воздухоподводящего патрубка.

Два хомута крепления патрубка Nissan Qashqai

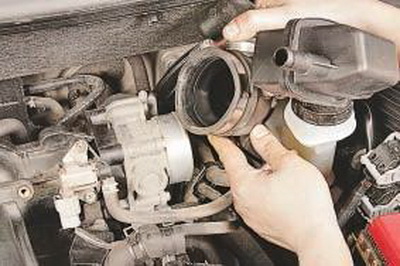

6. Снимите воздухоподводящий патрубок.

Снятие воздухоотводящего патрубка Nissan Qashqai

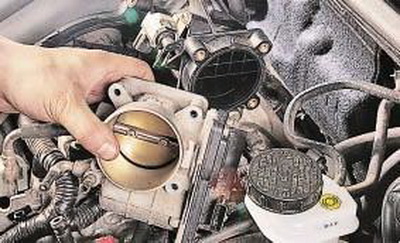

7. Снимите дроссельный узел.

Снятие дроссельного узла Nissan Qashqai

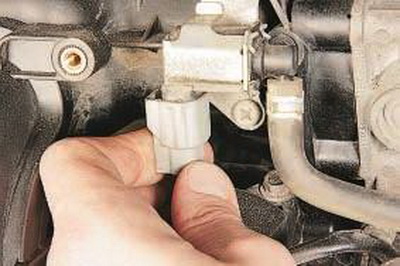

8. Нажмите на фиксатор колодки проводов электромагнитного клапана продувки адсорбера.

Фиксатор колодки жгута проводов Nissan Cashcai

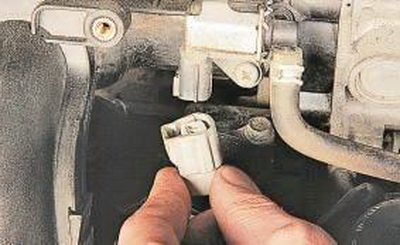

9. Отсоедините колодку.

Отсоединение колодки от клапана Nissan Cashcai

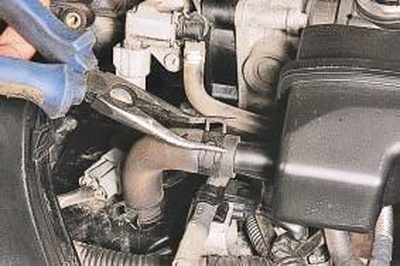

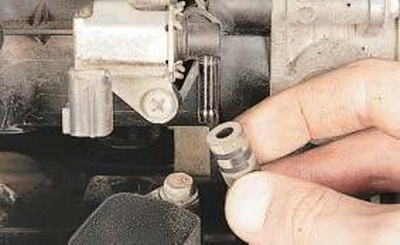

10. Сожмите пассатижами ушки хомута крепления шланга продувки адсорбера. Сдвиньте хомут по шлангу и отсоедините шланг от штуцера клапана.

Отсоедините шланга от штуцера клапана Nissan Qashqai

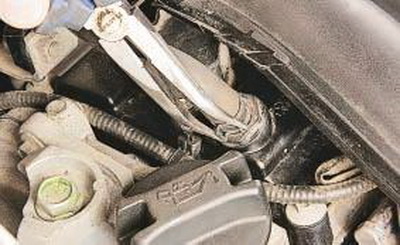

11. Сожмите пассатижами ушки хомута крепления шланга системы вентиляции картера двигателя, расположенного около маслоналивной горловины, сдвиньте хомут по шлангу.

Ушки хомута крепления шланга Nissan Qashqai

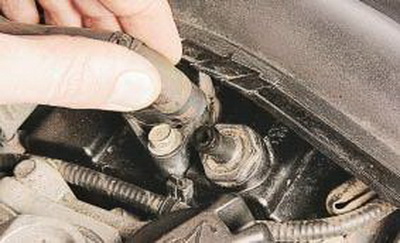

12. Отсоедините шланг от штуцера на крышке головки блока цилиндров.

Штуцер крышки блока цилиндров Nissan Qashqai

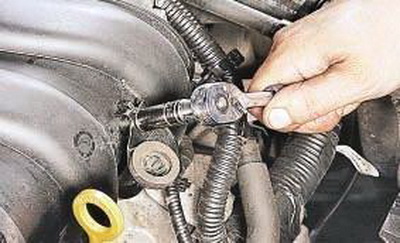

13. Выверните болт кронштейна правого заднего крепления впускного коллектора Ниссан Кашкай к головке блока цилиндров.

Болт кронштейна впускного коллектора Nissan Qashqai

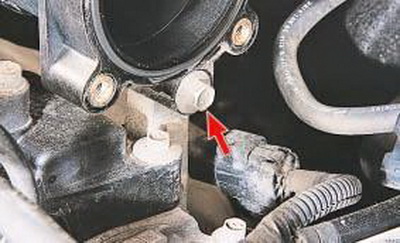

14. Выверните болт левого заднего крепления впускного коллектора к головке блока цилиндров, расположенного под дроссельным узлом.

Болт крепления впускного коллектора Nissan Qashqai

15. Сожмите пассатижами ушки хомута крепления шланга вакуумного усилителя тормозов, сдвиньте хомут по шлангу.

Ушки хомута крепления шланга Nissan Qashqai

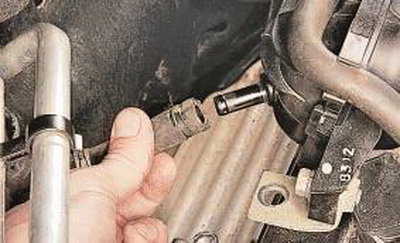

16. Отсоедините вакуумный шланг от штуцера впускного коллектора.

Штуцер впускного коллектора Nissan Qashqai

17. Выверните болт крепления кронштейна декоративного кожуха двигателя.

Болт крепления декоративного кожуха Nissan Qashqai

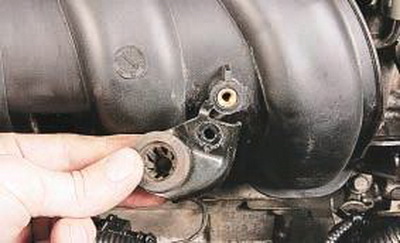

18. Снимите кронштейн.

Снятие кронштейна декоративного кожуха Nissan Qashqai

19. Аналогично снимите второй кронштейн.

20. Выньте маслоизмерительный щуп.

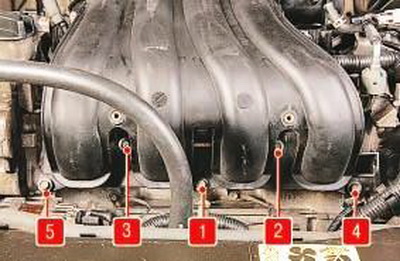

21. Выверните болты крепления впускного коллектора к головке блока цилиндров в порядке, указанном на фото ниже.

Порядок выкручивания болтов коллктора Nissan Cashcai

Порядок выкручивания болтов крепления впускного коллектора двигателя

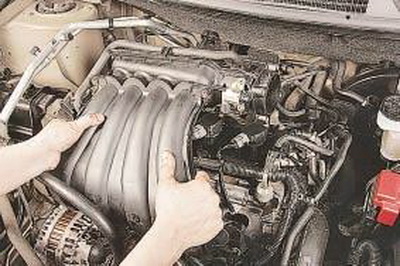

22. Снимите впускной коллектор.

Снятие впускного коллектора Nissan Cashcai

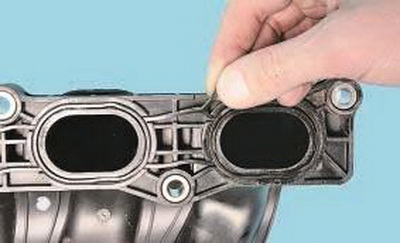

23. Извлеките прокладку впускного коллектора из паза фланца.

Прокладка впускного коллектора Nissan Cashcai

24. Установите новую прокладку на впускной коллектор Ниссан Кашкай.

Место установки прокладки коллектора Nissan Cashcai

Примечание:

Прокладка подлежит обязательной замене при каждом снятии впускного коллектора.

25. Болты крепления фланца впускного коллектора к головке блока цилиндров затяните моментом 27 Нм в порядке, указанном на фото ниже. Болты крепления задней части коллектора к головке блока цилиндров затяните моментом 19,6 Нм.

Порядок затяжки болтов коллектора Nissan  Qashqai

Порядок затяжки болтов крепления впускного коллектора двигателя

26. Установите все детали в порядке, обратном снятию.
