Замена прокладки выпускного коллектора Skoda Octavia

Инструмент:

Вороток под торцевую насадку
Насадка на вороток 16 мм
Удлинитель под торцевую насадку на вороток
Гаечный ключ рожковый 13 мм
Гаечный ключ накидной изогнутый 13 мм

Детали и расходники:

Прокладка выпускного коллектора
Аэрозольная смазка типа WD-40
Ветошь

Примечание:

При нарушении герметичности этой прокладки происходит прорыв отработавших газов, наружу, сопровождающийся характерным резким звуком (коллектор «сечет»). Если не удается устранить неисправность подтяжкой крепления выпускного коллектора, замените прокладку выпускного коллектора.

1. Отсоедините от выпускного коллектора приемную трубу. Для этого используем ключ на 16.

Отсоединение приемной трубы от выпускного коллектора Шкода Октавия

Примечание:

При определенных навыках исполнителя при замене прокладки выпускного коллектора можно не отсоединять полностью приемную трубу от коллектора. Достаточно отвернуть гайки крепления фланца трубы до конца шпилек, не снимая гайки совсем. При этом выпускной коллектор можно будет снять со шпилек головки блока цилиндров и отвести от нее на расстояние, необходимое для снятия прокладки.

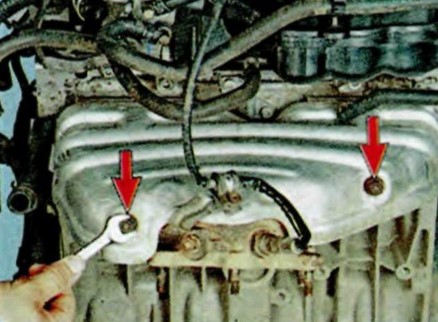

2. Отверните две гайки крепления термоэкрана. Нужен ключ на 13.

Откручивание гаек крепления термоэкрана Шкода Октавия

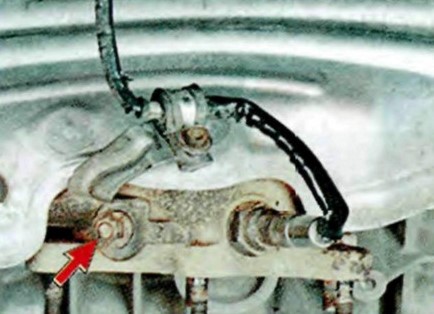

3. Отверните гайку крепления кронштейна. Ключ на 13.

Откручивание гайки крепления кронштейна выпускного коллектора Шкода Октавия

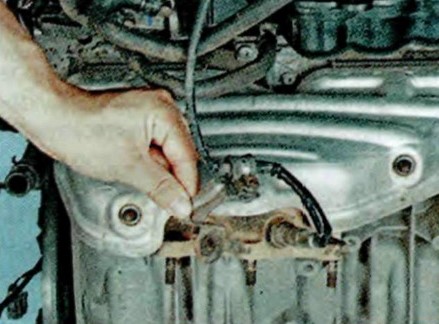

4. Отведите кронштейн в сторону.

Отведение кронштейна выпускного коллектора Шкода Октавия в сторону

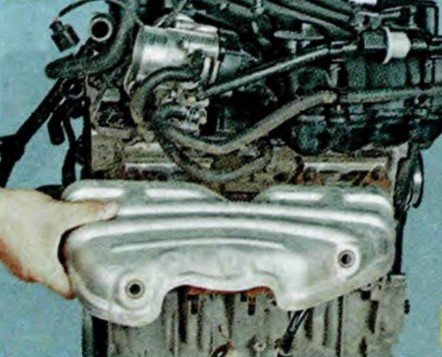

5. Снимите экран.

Снятие экрана выпускного коллектора Шкода Октавия

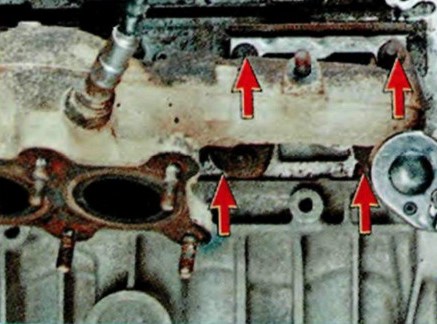

6. Отверните по четыре гайки с левой и правой стороны крепления выпускного коллектора. Ключ на 13.

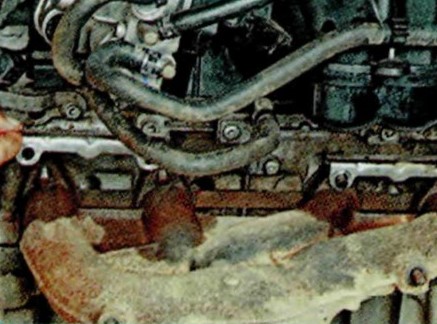

Расположение гаек крепления выпускного коллектора Шкода Октавия

7. Снимите левый и правый упоры термоэкрана.

Снятие упоров термоэкранов выпускного коллектора Шкода Октавия

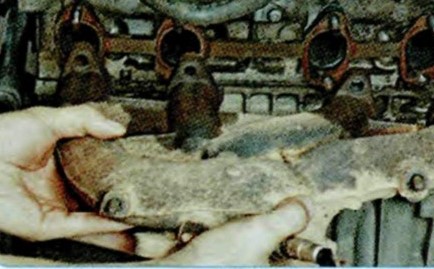

8. Снимите со шпилек головки блока цилиндров выпускной коллектор.

Снятие со шпилек головки блока цилиндров выпускного коллектора Шкода Октавия

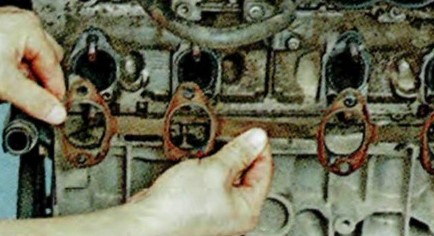

9. Снимите установленную под ним прокладку.

Снятие прокладки выпускного коллектора Шкода Октавия

10. Тщательно очистите от нагара привалочные поверхности головки блока и выпускного коллектора аэрозольной смазкой типа WD-40 и ветошью.

11. Установите новую прокладку и все снятые детали в порядке, обратном снятию.

Новая прокладка выпускного коллектора Шкода Октавия

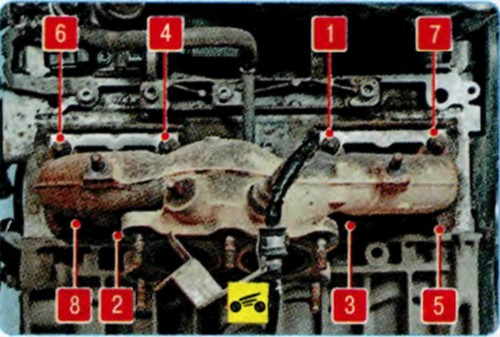

12. Гайки крепления выпускного коллектора затягивайте в порядке, указанном на фото.

Порядок закручивания гаек выпускного коллектора Шкода Октавия

В статье не хватает:

Качественных фото ремонта
Фото инструмента
Фото деталей и расходников
