Замена пыльника стойки амортизатора Ниссан Х-Трейл

Примечание:

Для того, чтобы заменить пыльник стойки амортизатора Ниссан Х-Трейл, сначала нужно будет снять саму стойку. Правая и левая амортизаторные стойки снимаются и устанавливаются аналогично.

Снятие передней стойки амортизатора Ниссан Х-Трейл

1. Затормозите автомобиль стояночным тормозом.

2. Установите под них противооткатные упоры.

3. Баллонным ключом или торцевой головкой на 21 мм ослабьте затяжку всех гаек крепления колеса приблизительно на пол-оборота.

4. Поднимите и установите на опору переднюю часть автомобиля со стороны заменяемого пыльника стойки амортизатора Ниссан Х-Трейл.

5. Окончательно отверните гайки крепления, и снимите колесо.

6. С помощью пассатижей извлеките пружинный фиксатор крепления тормозного шланга.

7. Подденьте отверткой резиновые втулки. Извлеките тормозной шланг и провод датчика скорости вращения колеса из пазов кронштейнов.

Примечание:

Отсоединять датчик скорости вращения колеса от поворотного кулака не обязательно.

8. Подденьте плоской отверткой и снимите защитный колпачок с гайки крепления передней стойки стабилизатора.

9. Металлической щеткой очистите гайку и резьбу пальца от грязи и ржавчины. Обработайте их проникающей смазкой.

10. Удерживая палец шарового шарнира от поворачивания ключом на 19 мм, ключом на 18 мм отверните гайку крепления передней стойки стабилизатора к кронштейну передней амортизаторной стойки.

11. Снимите гайку и отведите стойку в сторону.

12. Металлической щеткой очистите резьбовую поверхность болтов крепления поворотного кулака к стойке переднего амортизатора. Обработайте их проникающей смазкой.

13. Ключом на 21 мм отверните гайки болтов крепления стойки (можно ключом на 21 мм также зафиксировать болты от поворачивания).

14. Извлеките болты из отверстий.

15. Поднимите крышку капота и зафиксируйте ее упором.

16. Торцевой головкой на 13 мм выверните 2 болта крепления стойки переднего амортизатора.

17. Плоской отверткой извлеките заглушку.

18. Торцевой головкой с удлинителем на 13 мм выверните 3-й болт крепления опоры стойки амортизатора.

19. Снимите стойку с автомобиля.

20. Зафиксируйте поворотный кулак и ступицу, например подвязав их проволокой к кузову.

Замена пыльника стойки амортизатора Ниссан Х-Трейл

1. Если есть возможность, зажмите стойку амортизатора в тисках.

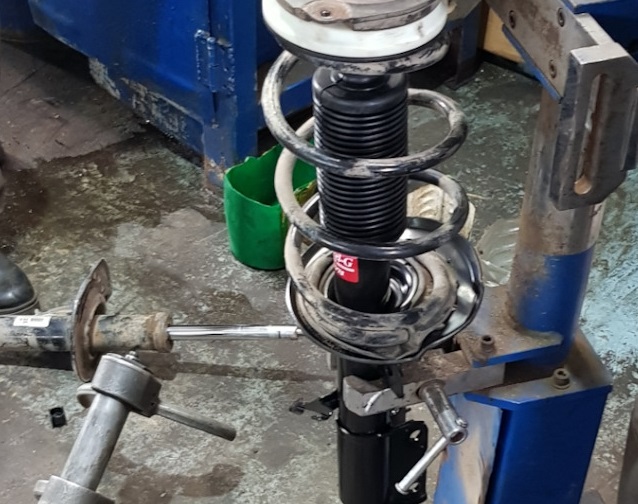

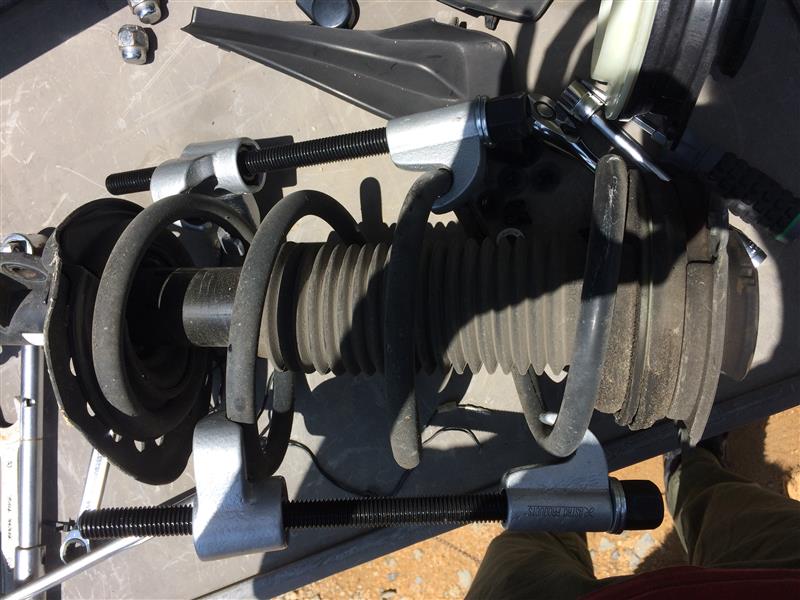

2. Установите на стойку специальное приспособление для сжатия пружин.

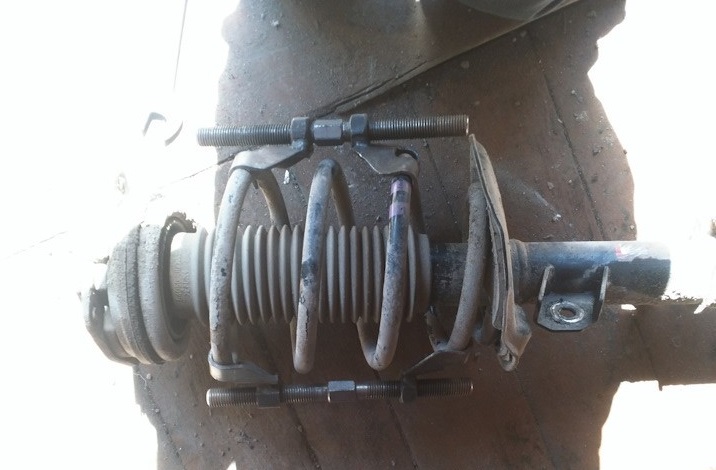

3. Равномерно, с двух сторон, сожмите пружину амортизатора до снятия нагрузки с верхней чашки.

Примечание:

Будьте осторожны: сжатая пружина имеет большую энергию, и, распрямляясь при срыве стяжки, может нанести серьезную травму.

4. Зафиксируйте шток шестигранным ключом на 6 мм. Накидным изогнутым ключом на 18 мм отверните гаку штока амортизатора.

5. Снимите верхнюю опору стойки амортизатора.

6. Снимите опорный подшипник амортизатора.

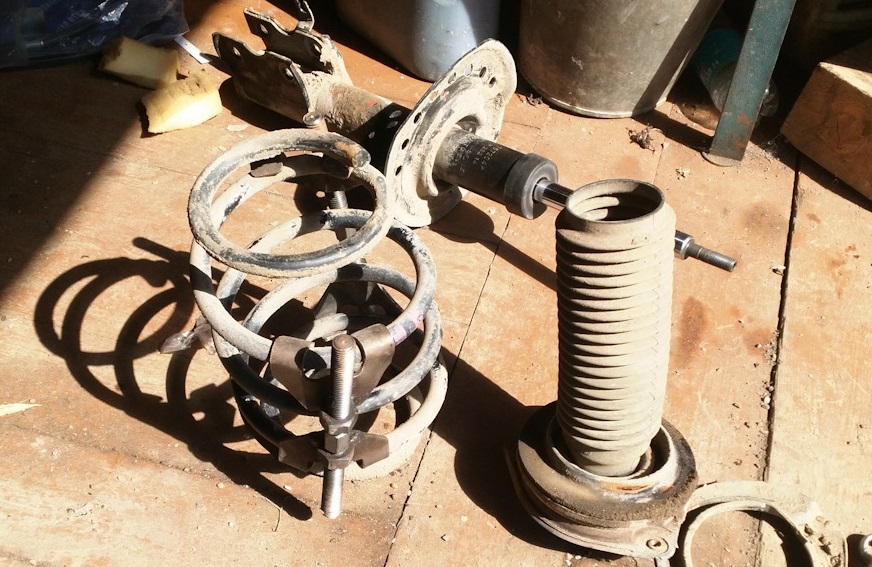

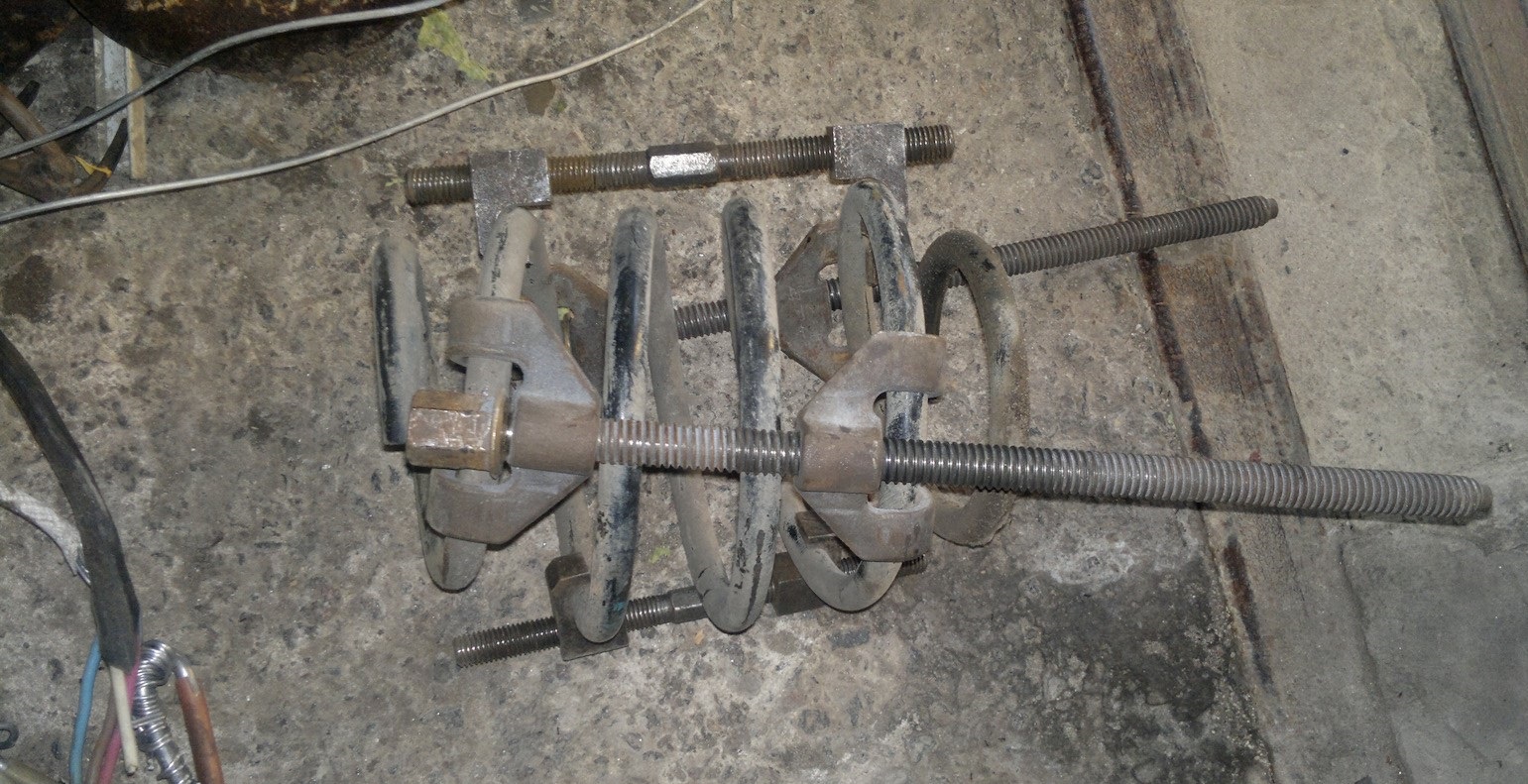

7. Аккуратно снимите пружину со штока амортизатора вместе со стяжкой.

8. Снимите пыльник.

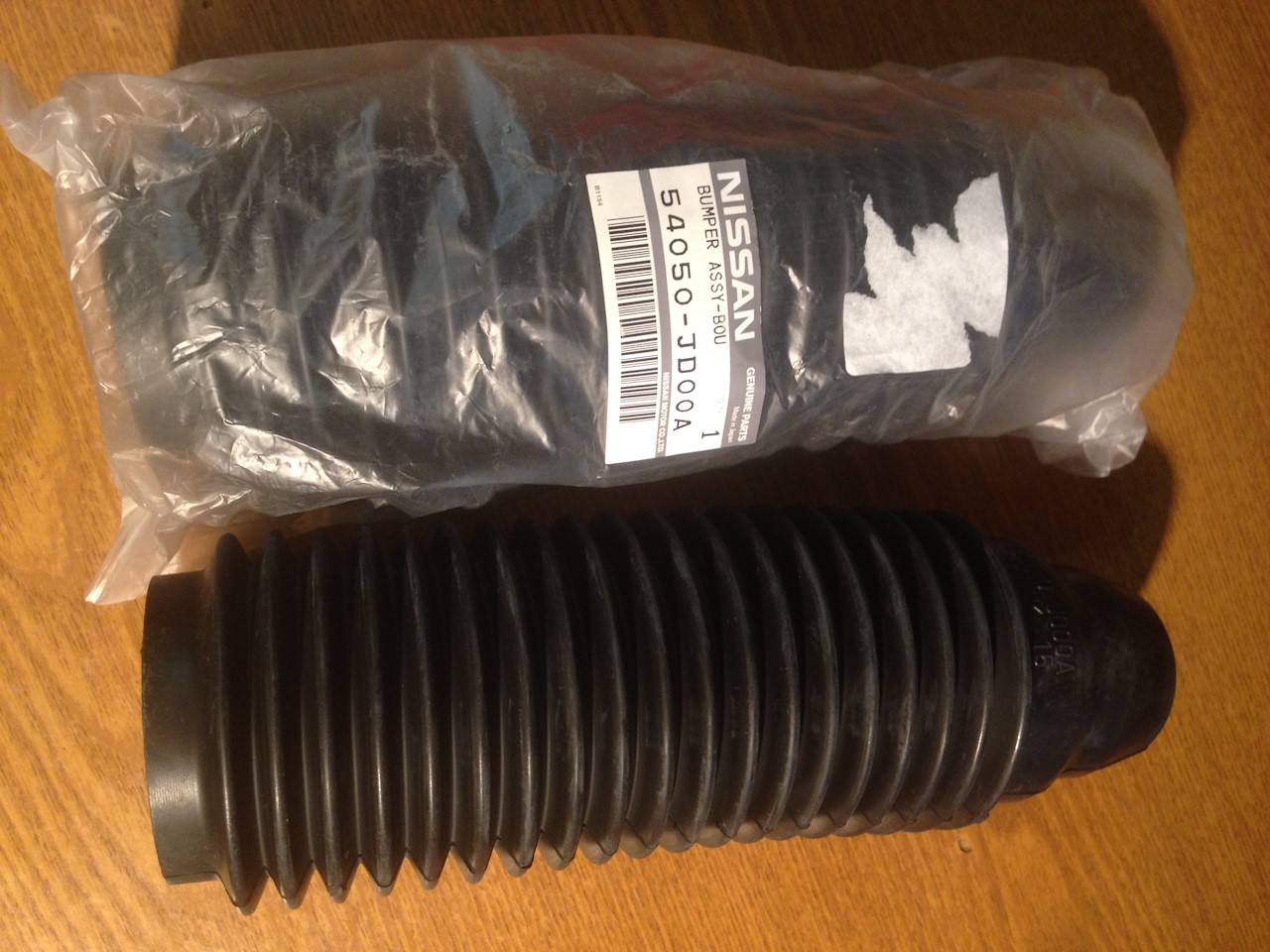

9. Замените пыльник стойки амортизатора Ниссан Х-Трейл на новый.

10. Установите пыльник стойки и пружину на место в порядке, обратном снятию. Следите за тем, чтобы пружина была правильно установлена относительно упоров на нижней и верхней чашках. Момент затяжки гайки штока амортизатора — 68 Н•м.

11. Установите амортизаторную стойку и все снятые детали в порядке, обратном снятию. Сначала стойку закрепите на 3 гайки сверху, под капотом.

Примечание:

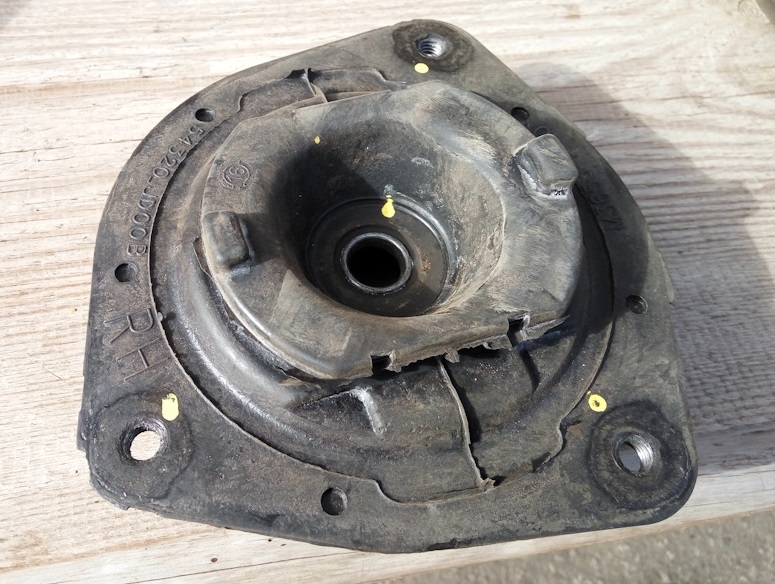

Метки на опоре LH (левая) или RH (правая) должны быть обращены к задней части автомобиля, а указательная стрелка на опоре будет обращена наружу.

12. Аналогично замените пыльник переднего амортизатора Ниссан Х-Трейл и с другой стороны автомобиля.

13. Проверьте и при необходимости отрегулируйте в автомастерской углы установки передних колес.
