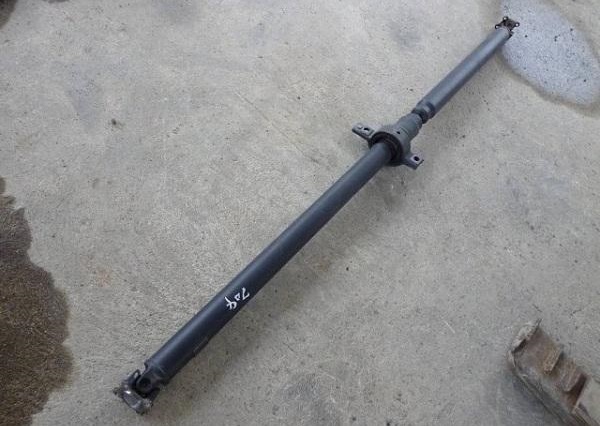

Замена карданного вала Ниссан Х-Трейл 2007 - 2014

Примечание:

Необходимость замены карданного вала Ниссан Х-Трейл определяется при проверке его технического состояния.

Работу удобнее выполнять с помощником на подъемнике или в смотровой канаве.

Замена карданного вала Ниссан Х-Трейл

1. Установите автомобиль на подъемник или смотровую канаву.

2. При повторной установке карданного вала на Ниссан Х-Трейл, пометьте маркером или краской взаимное расположение ее переднего фланца относительно фланца раздаточной коробки. Также пометьте взаимное расположение заднего фланца вала и фланца заднего редуктора.

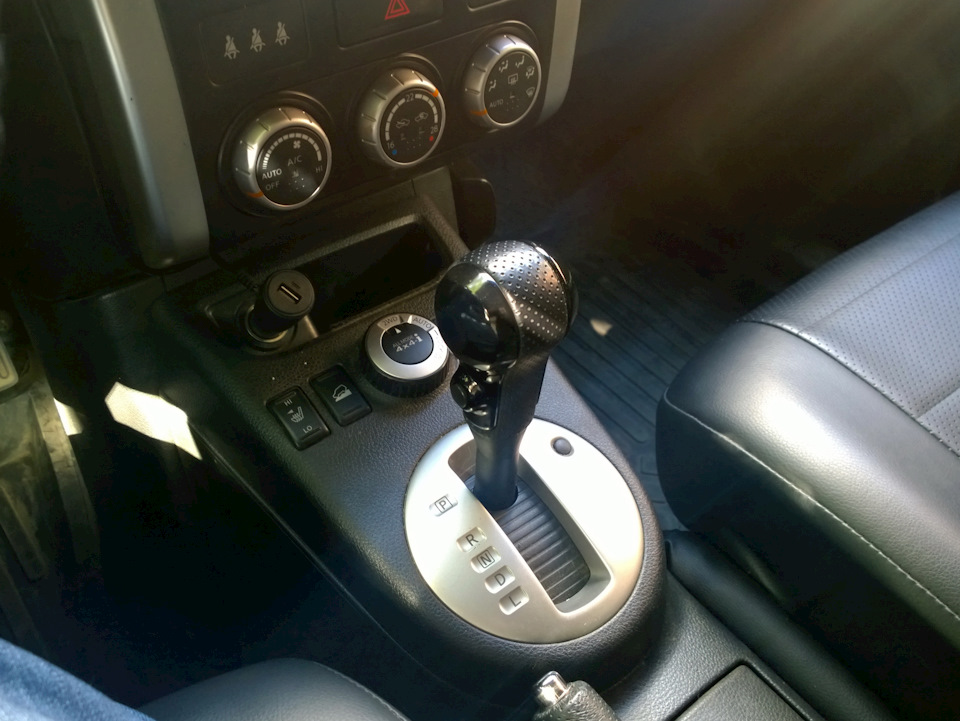

3. На автомобиле с АКПП, переведите селектор переключения передач в положение N. На автомобиле с МКПП, включите "нейтраль".

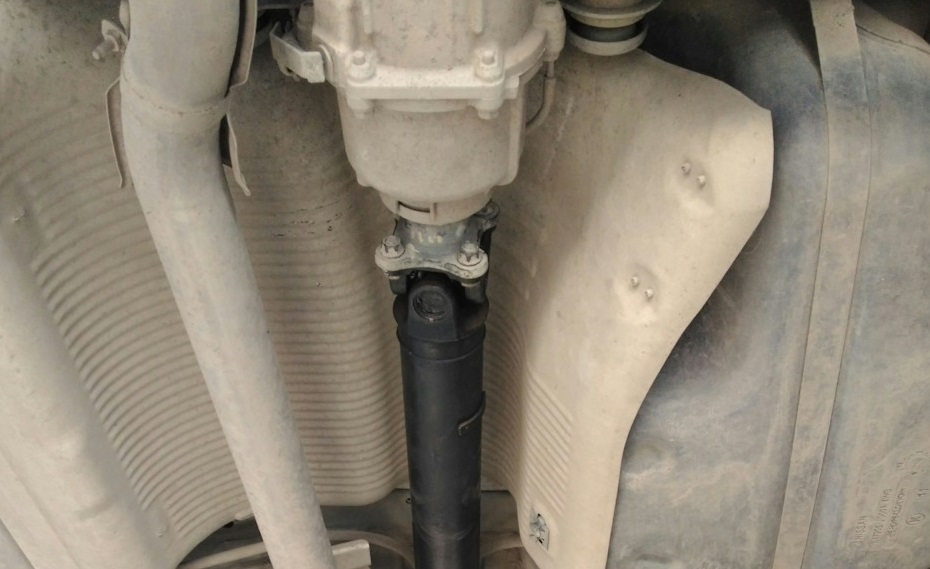

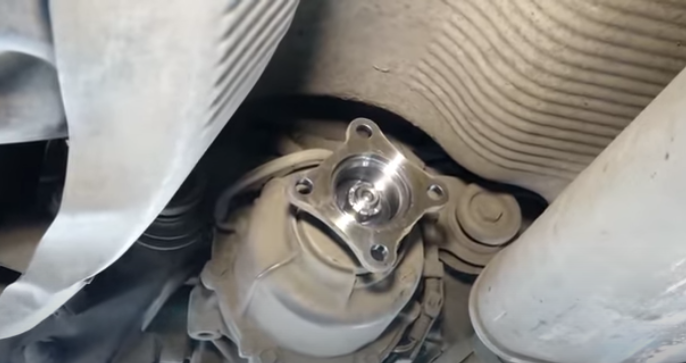

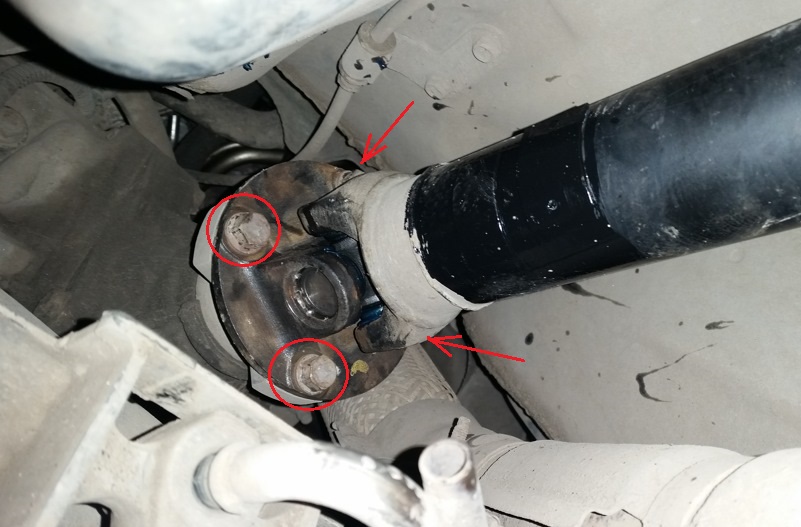

4. Ключом Torx T50 или накидным ключом на 14 мм выверните 4 болта  крепления переднего фланца карданного вала Ниссан Х-Трейл к фланцу раздаточной коробки.

5. Вытяните болты из отверстий фланцев.

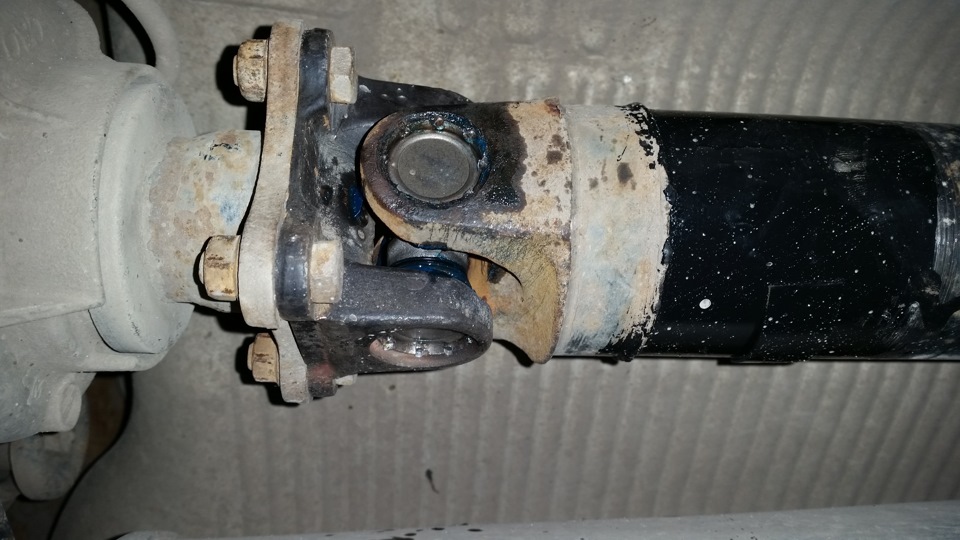

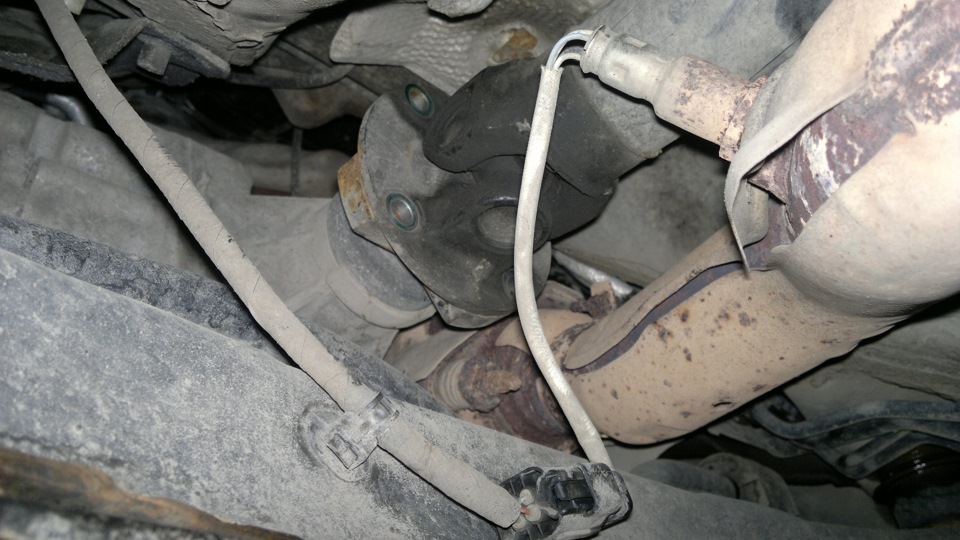

6. Накидным ключом на 14 мм выверните гайки 4-х болтов крепления заднего фланца вала к фланцу заднего редуктора.

7. Вытяните болты из отверстий фланцев.

Предупреждение:

Попросите помощника придерживать карданный вал на Ниссан Х-Трейл, когда вы будете отворачивать гайки крепления, чтобы избежать травм при ее падении. Или установите подставку под передний вал карданной передачи.

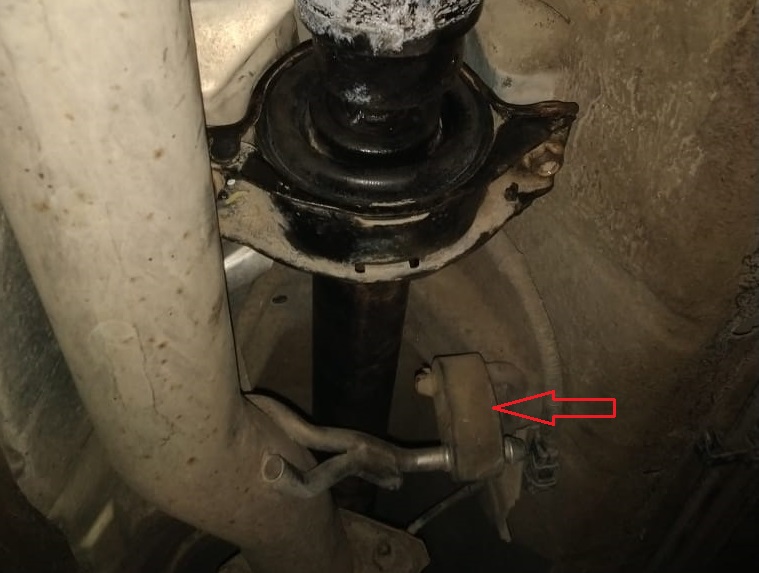

8. Снимите подушку подвески дополнительного глушителя.

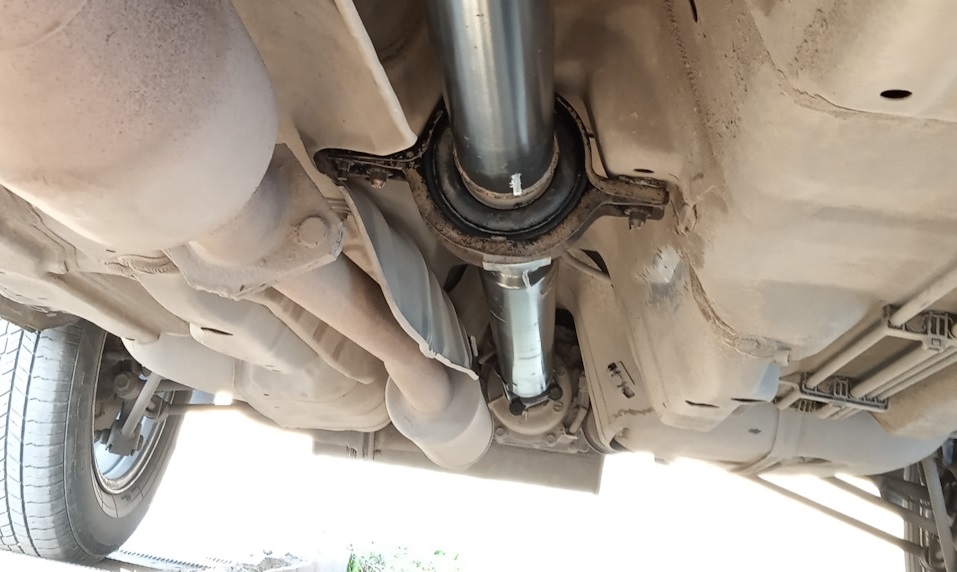

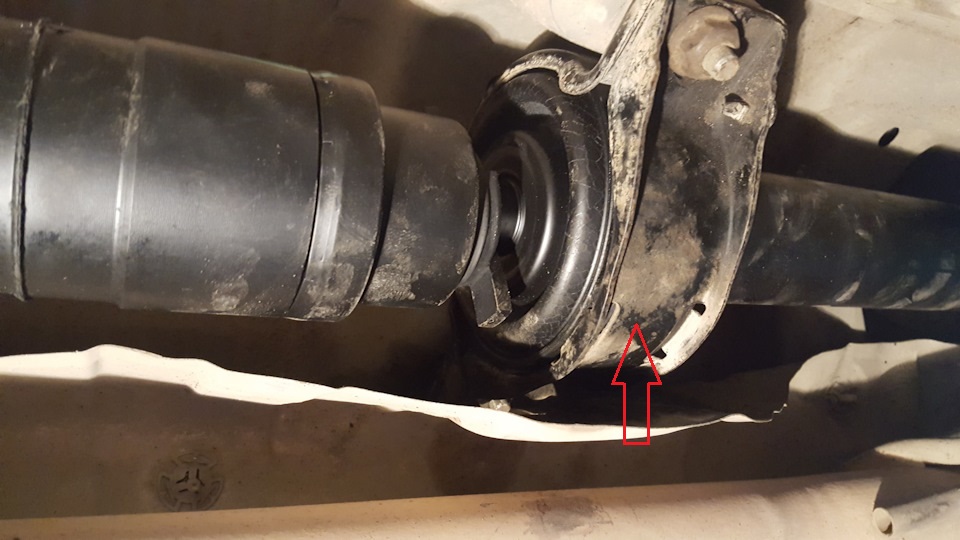

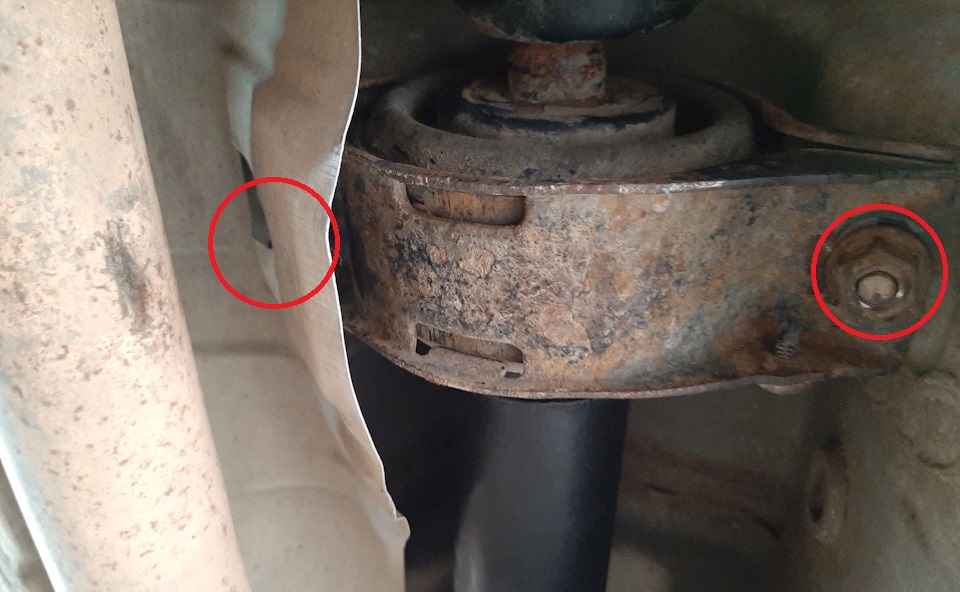

9. Торцевым ключом на 16 мм выверните 2 гайки крепления промежуточной опоры карданного вала Ниссан Х-Трейл.

10. Снимите скобу крепления промежуточной опоры.

11. Опустите задний вал вниз.

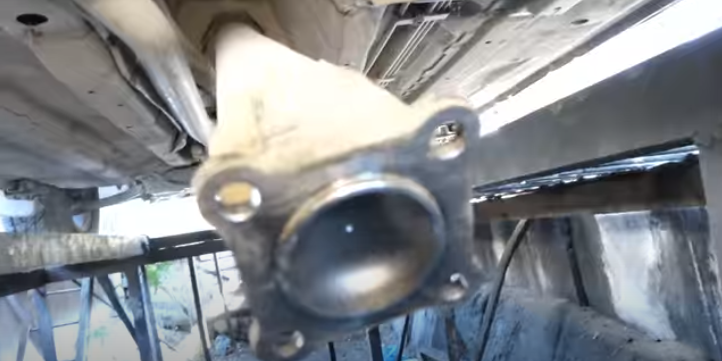

12. Извлеките карданный вал назад и вниз, выведя его над кронштейном трубы дополнительного глушителя.

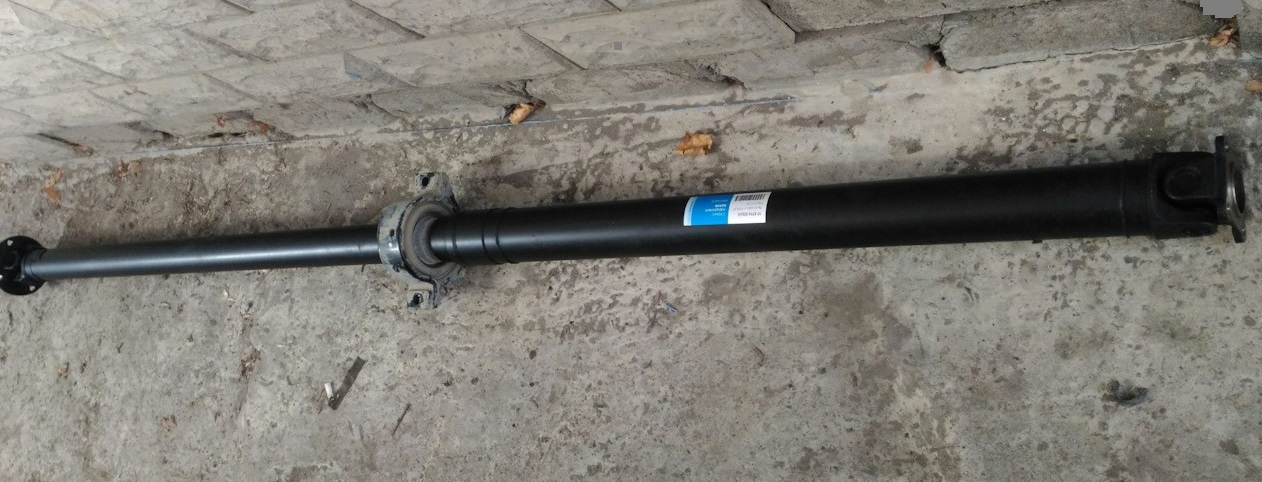

13. При необходимости, замените карданный вал Ниссан Х-Трейл на новый.

14. Совмещая сделанные ранее метки, установите карданный вал и все детали в порядке, обратном снятию.

Моменты затяжки:

• гайки крепления промежуточной опоры моментом 45 Н•м;
• болты крепления переднего фланца моментом 49 Н•м;
• гайки болтов крепления заднего фланца моментом 50 Н•м.
