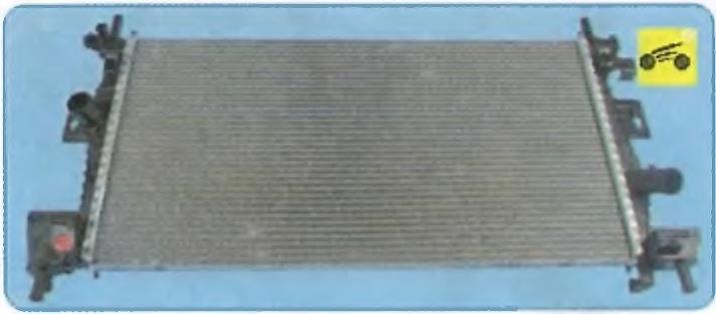

Замена радиатора системы охлаждения Ford Focus 3

Инструменты:

торцовая головка «на 10»
пассатижи
отвертка с плоским лезвием

Примечание:

Работа показана на примере двигателя 1,6 л Duratec Ti-VCT. На двигателе 2,0 л Duratec Ti-VCT работа выполняется аналогично.
Снимайте радиатор только на холодном двигателе.

Замена радиатора системы охлаждения на Форд Фокус 3

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

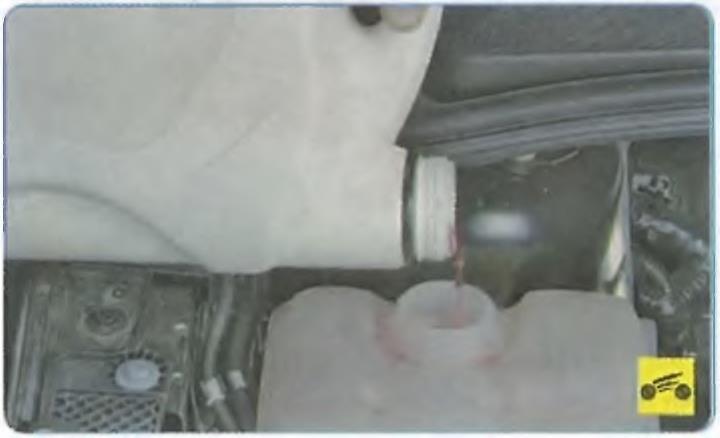

2. Слейте охлаждающую жидкость.

3. Снимите брызговик двигателя.

4. Снимите электровентилятор в сборе с кожухом.

ПРИМЕЧАНИЕ:
Для наглядности работа показана на автомобиле со снятым передним бампером.

5. Сожмите фиксатор крепления.

6. Отсоедините шланг отвода охлаждающей жидкости в расширительный бачок Форд Фокус 3.

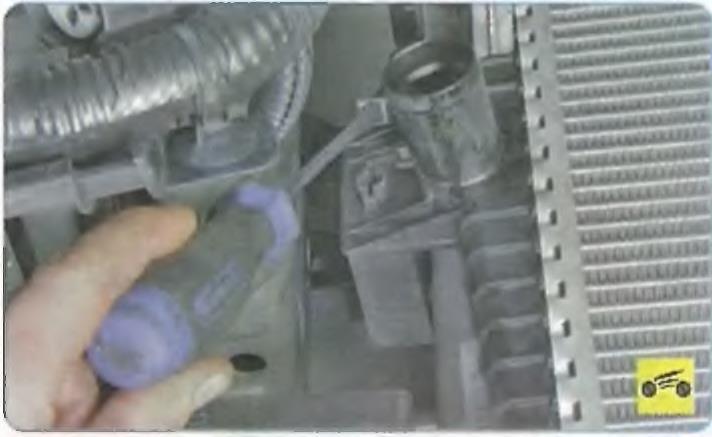

7. Поддев отверткой, сдвиньте колодку жгута проводов вперед по ходу движения автомобиля.

8. Отведите колодку жгута проводов.

9. Сжав пассатижами его отогнутые ушки, ослабьте хомут крепления отводящего шланга радиатора.

10. Сдвиньте хомут по шлангу.

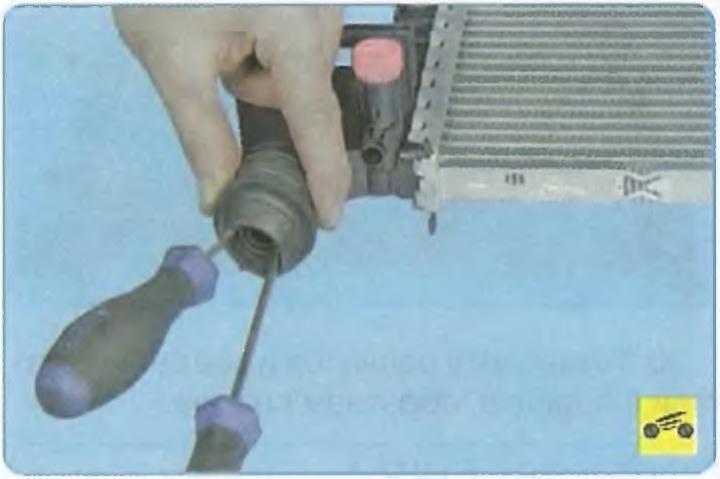

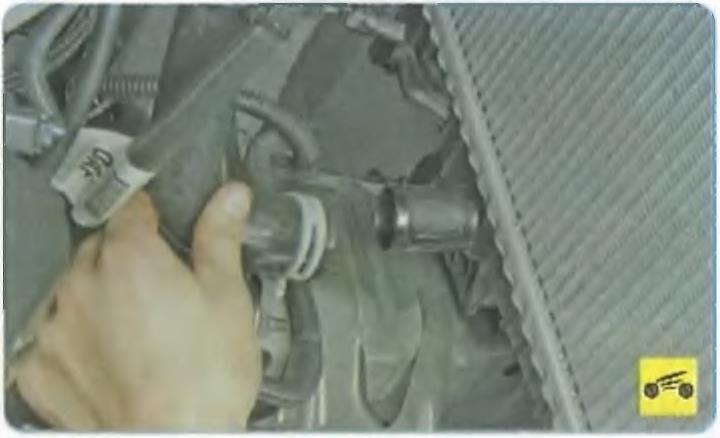

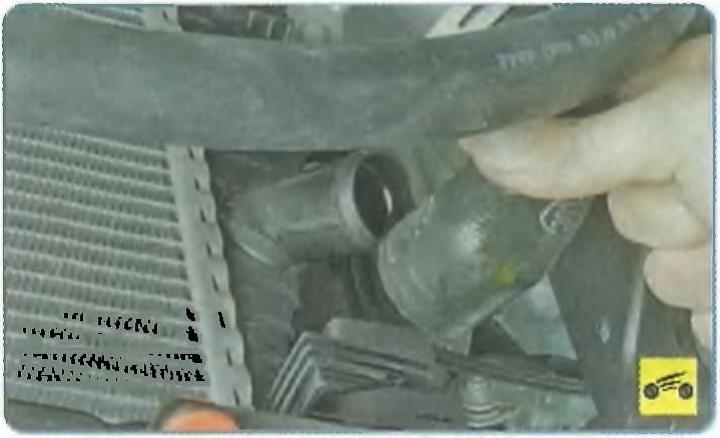

11. Снимите шланг с патрубка радиатора Форд Фокус 3.

12. Аналогично отсоедините от патрубка радиатора подводящий шланг.

13. Подденьте отверткой и отсоедините крепление верхнего воздухозаборника к радиатору.

14. Подденьте отверткой, отсоедините крепление нижнего воздухозаборника к радиатору.

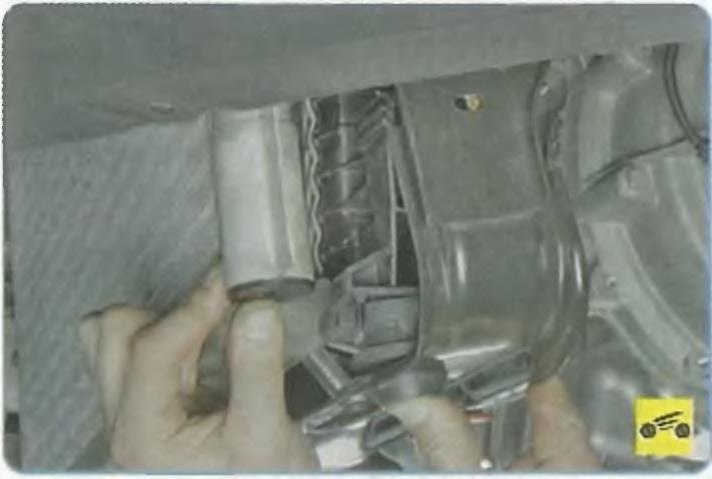

15. Снимите нижний воздухозаборник.

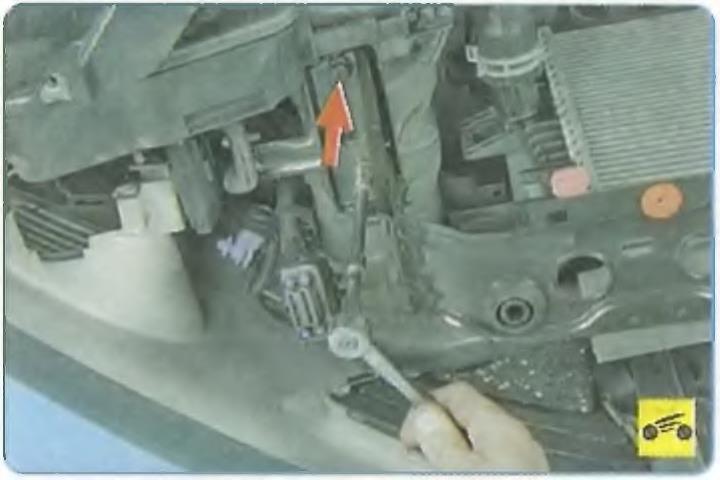

16. Поддерживая радиатор (лучше, если это будет делать помощник), выверните с обеих сторон автомобиля по 2 болта крепления рамки радиатора к кузову.

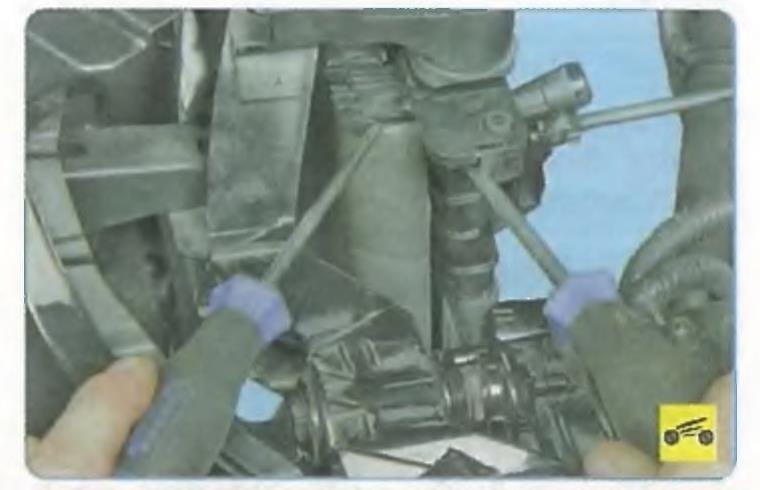

17. Подденьте отвертками и отсоедините левое крепление конденсора от радиатора.

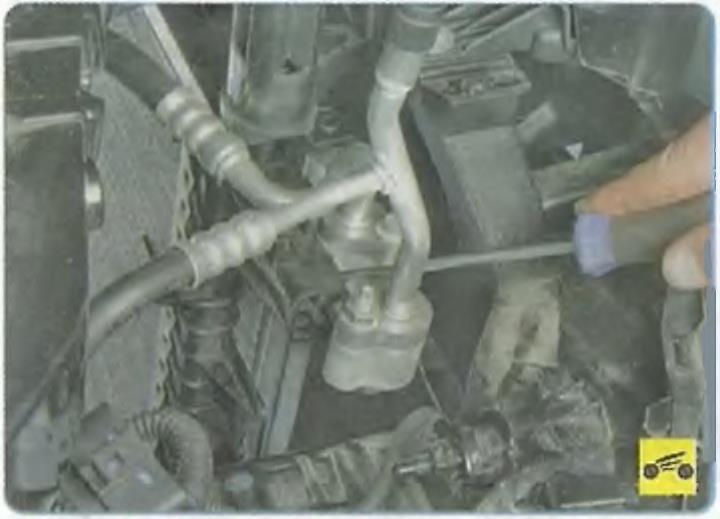

18. Подденьте отверткой и отсоедините правое крепление конденсора от радиатора охлаждения.

19. Немного опустив радиатор, извлеките из держателей на его бачках кронштейны конденсора.
ПРЕДУПРЕЖДЕНИЕ:
После отсоединения конденсора от радиатора, прикрепите конденсор к кузову (например, привязав проволокой), не допуская изгиба его трубок во избежание их повреждения.

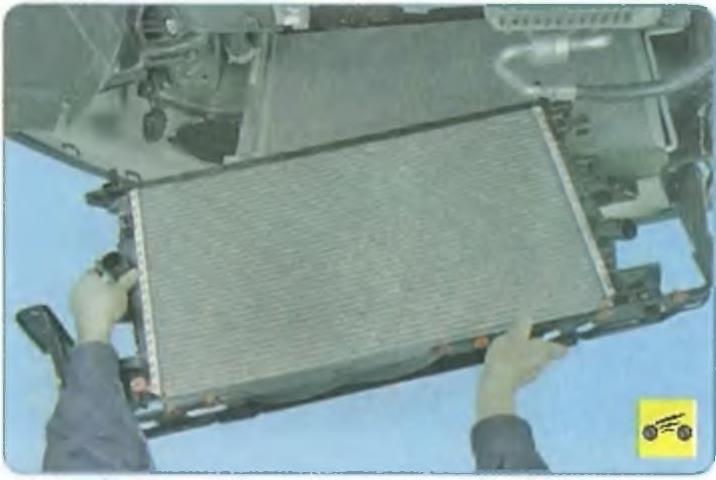

20. Снимите с автомобиля радиатор в сборе с рамкой Форд Фокус 3.

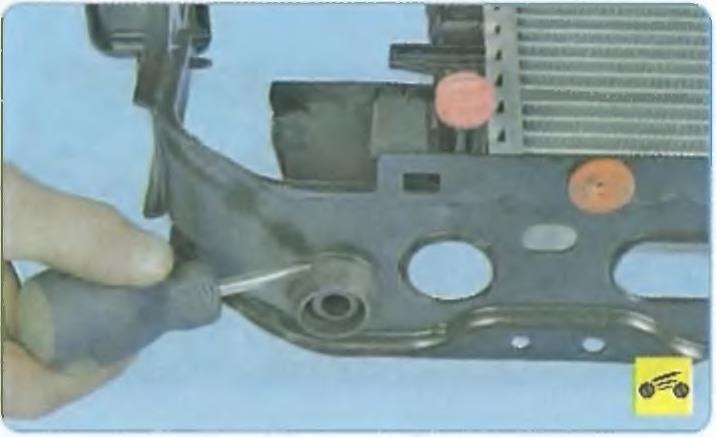

21. Подденьте отверткой 2 подушки крепления радиатора к его рамке.

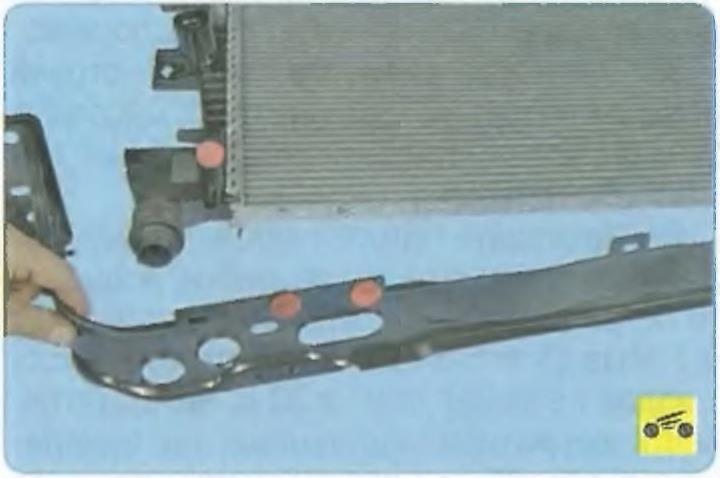

22. Отсоедините рамку от радиатора на Форд Фокус 3, вынимая подушки из ее отверстий.

23. Подденьте отверткой нижние подушки крепления радиатора.

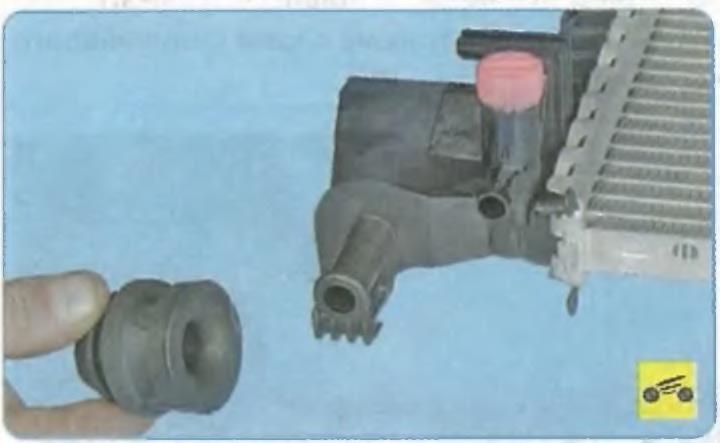

24. Снимите их со штифтов бачков радиатора.

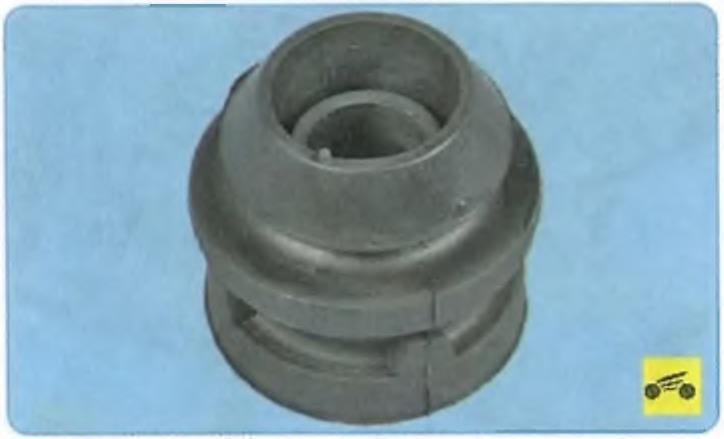

25. Осмотрите нижние подушки крепления радиатора. Сильно деформированные или затвердевшие подушки замените.

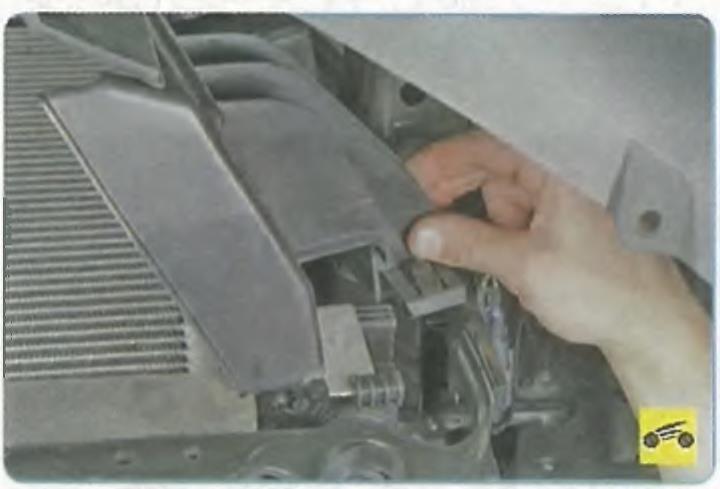

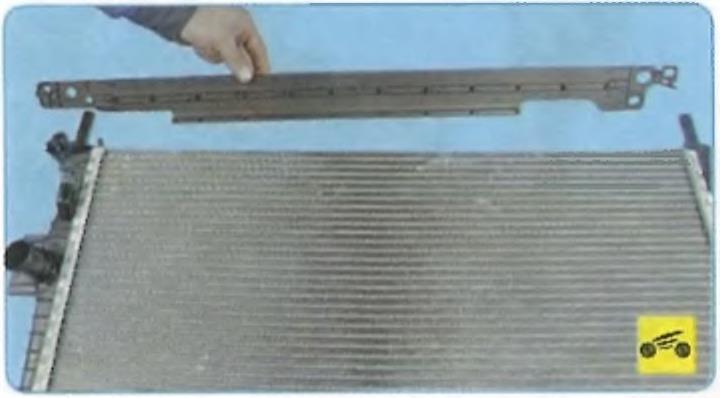

26. Снимите верхнюю защитную планку радиатора охлаждения.
27. Верхние подушки остаются при снятии на верхнем кронштейне крепления радиатора охлаждения. Они снимаются аналогично.
28. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора появились трещины, замените радиатор.
29. Проверьте герметичность радиатора Форд Фокус 3, для чего заглушите его патрубки, подведите к радиатору воздух под давлением 0,1 МПа (1 кгс/см2) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.

30. Установите радиатор и все снятые детали в порядке, обратном снятию.
ПОЛЕЗНЫЙ СОВЕТ:
Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.
